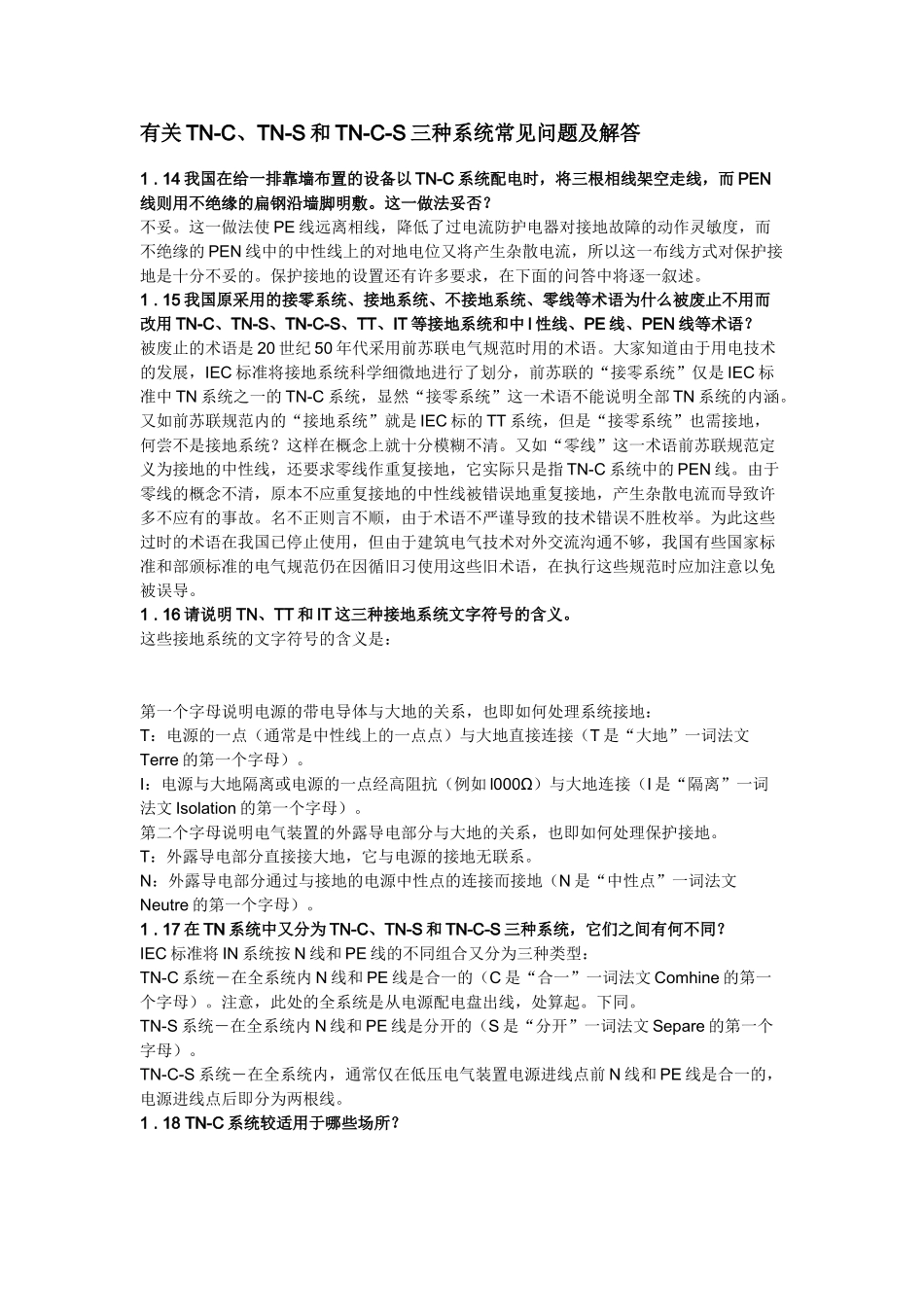

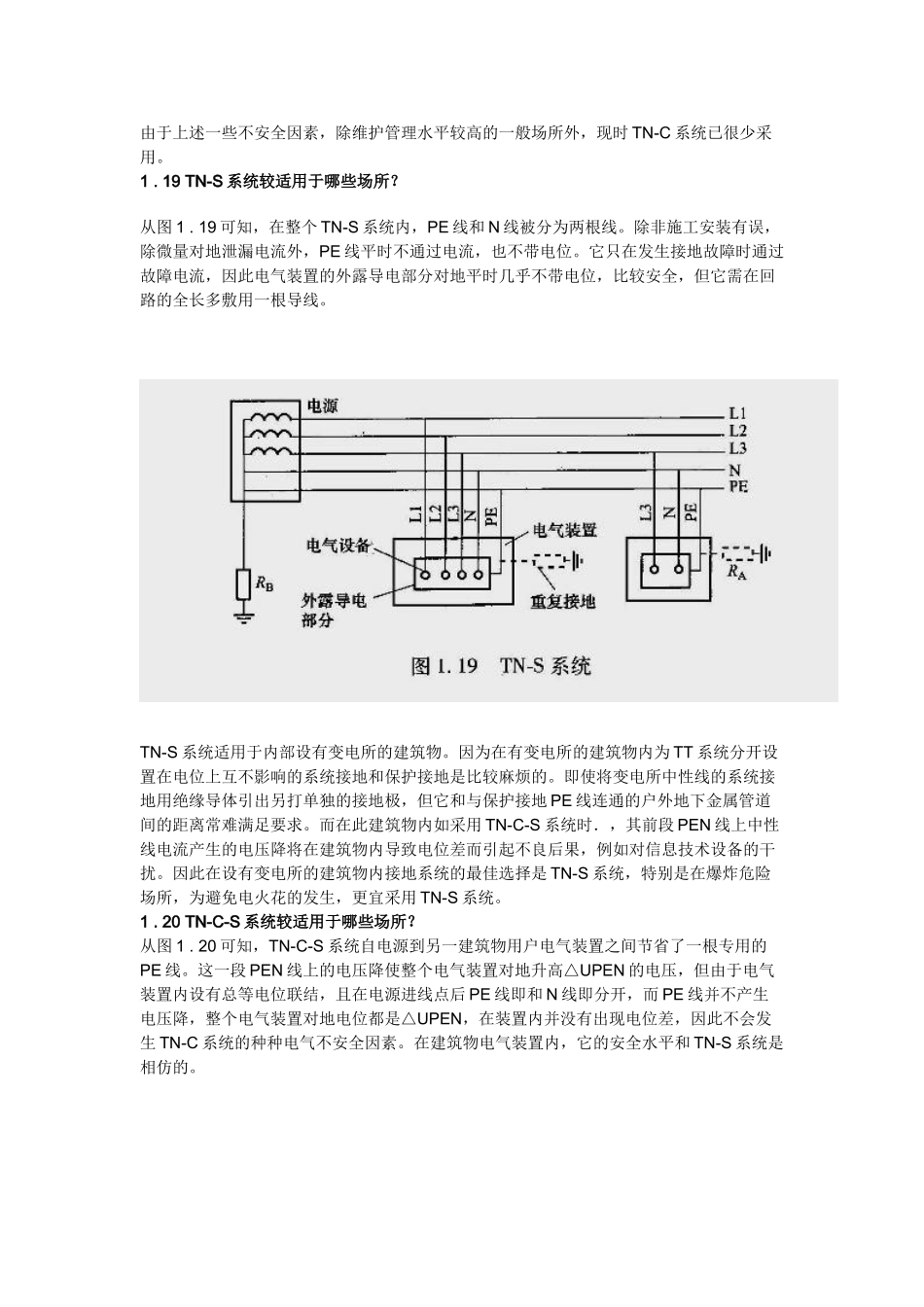

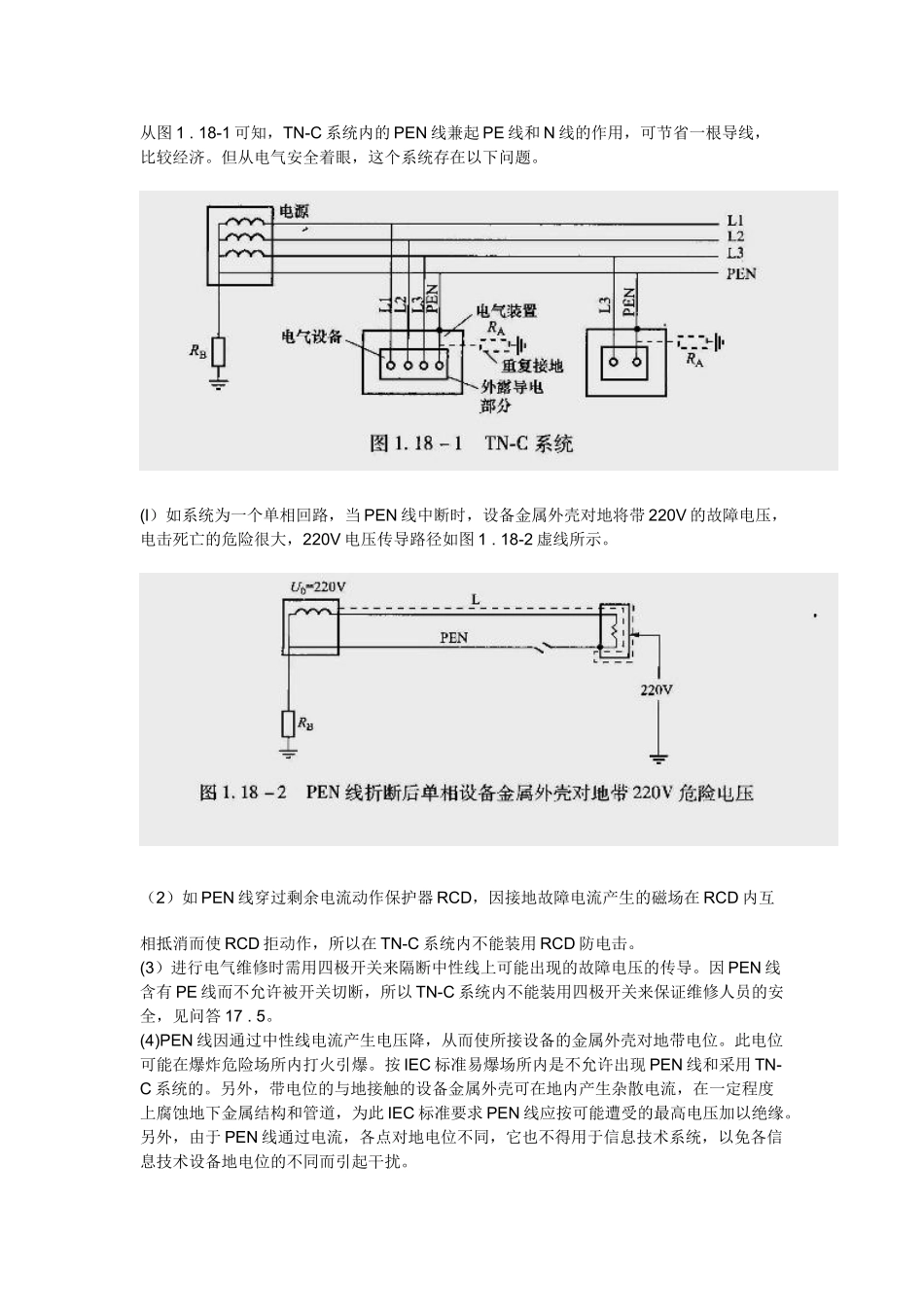

有关TN-C、TN-S和TN-C-S三种系统常见问题及解答1.14我国在给一排靠墙布置的设备以TN-C系统配电时，将三根相线架空走线，而PEN线则用不绝缘的扁钢沿墙脚明敷。这一做法妥否？不妥。这一做法使PE线远离相线，降低了过电流防护电器对接地故障的动作灵敏度，而不绝缘的PEN线中的中性线上的对地电位又将产生杂散电流，所以这一布线方式对保护接地是十分不妥的。保护接地的设置还有许多要求，在下面的问答中将逐一叙述。1.15我国原采用的接零系统、接地系统、不接地系统、零线等术语为什么被废止不用而改用TN-C、TN-S、TN-C-S、TT、IT等接地系统和中l性线、PE线、PEN线等术语？被废止的术语是20世纪50年代采用前苏联电气规范时用的术语。大家知道由于用电技术的发展，IEC标准将接地系统科学细微地进行了划分，前苏联的“接零系统”仅是IEC标准中TN系统之一的TN-C系统，显然“接零系统”这一术语不能说明全部TN系统的内涵。又如前苏联规范内的“接地系统”就是IEC标的TT系统，但是“接零系统”也需接地，何尝不是接地系统？这样在概念上就十分模糊不清。又如“零线”这一术语前苏联规范定义为接地的中性线，还要求零线作重复接地，它实际只是指TN-C系统中的PEN线。由于零线的概念不清，原本不应重复接地的中性线被错误地重复接地，产生杂散电流而导致许多不应有的事故。名不正则言不顺，由于术语不严谨导致的技术错误不胜枚举。为此这些过时的术语在我国已停止使用，但由于建筑电气技术对外交流沟通不够，我国有些国家标准和部颁标准的电气规范仍在因循旧习使用这些旧术语，在执行这些规范时应加注意以免被误导。1.16请说明TN、TT和IT这三种接地系统文字符号的含义。这些接地系统的文字符号的含义是：第一个字母说明电源的带电导体与大地的关系，也即如何处理系统接地：T：电源的一点（通常是中性线上的一点点）与大地直接连接（T是“大地”一词法文Terre的第一个字母）。I：电源与大地隔离或电源的一点经高阻抗（例如l000Ω）与大地连接（I是“隔离”一词法文Isolation的第一个字母）。第二个字母说明电气装置的外露导电部分与大地的关系，也即如何处理保护接地。T：外露导电部分直接接大地，它与电源的接地无联系。N：外露导电部分通过与接地的电源中性点的连接而接地（N是“中性点”一词法文Neutre的第一个字母）。1.17在TN系统中又分为TN-C、TN-S和TN-C-S三种系统，它们之间有何不同？IEC标准将IN系统按N线和PE线的不同组合又分为三种类型：TN-C系统―在全系统内N线和PE线是合一的（C是“合一”一词法文Comhine的第一个字母）。注意，此处的全系统是从电源配电盘出线，处算起。下同。TN-S系统―在全系统内N线和PE线是分开的（S是“分开”一词法文Separe的第一个字母）。TN-C-S系统―在全系统内，通常仅在低压电气装置电源进线点前N线和PE线是合一的，电源进线点后即分为两根线。1.18TN-C系统较适用于哪些场所？从图1.18-1可知，TN-C系统内的PEN线兼起PE线和N线的作用，可节省一根导线，比较经济。但从电气安全着眼，这个系统存在以下问题。(l）如系统为一个单相回路，当PEN线中断时，设备金属外壳对地将带220V的故障电压，电击死亡的危险很大，220V电压传导路径如图1.18-2虚线所示。（2）如PEN线穿过剩余电流动作保护器RCD，因接地故障电流产生的磁场在RCD内互相抵消而使RCD拒动作，所以在TN-C系统内不能装用RCD防电击。(3）进行电气维修时需用四极开关来隔断中性线上可能出现的故障电压的传导。因PEN线含有PE线而不允许被开关切断，所以TN-C系统内不能装用四极开关来保证维修人员的安全，见问答17.5。(4)PEN线因通过中性线电流产生电压降，从而使所接设备的金属外壳对地带电位。此电位可能在爆炸危险场所内打火引爆。按IEC标准易爆场所内是不允许出现PEN线和采用TN-C系统的。另外，带电位的与地接触的设备金属外壳可在地内产生杂散电流，在一定程度上腐蚀地下金属结构和管道，为此IEC标准要求PEN线应按可能遭受的最高电压加以绝缘。另外，由于PEN线通过电流，各点对地电位不同，它也不得用于信息技术系统，以免各信息技术设备地电位的不同而引起干扰。由于上述一些不安全因素，除维护...
