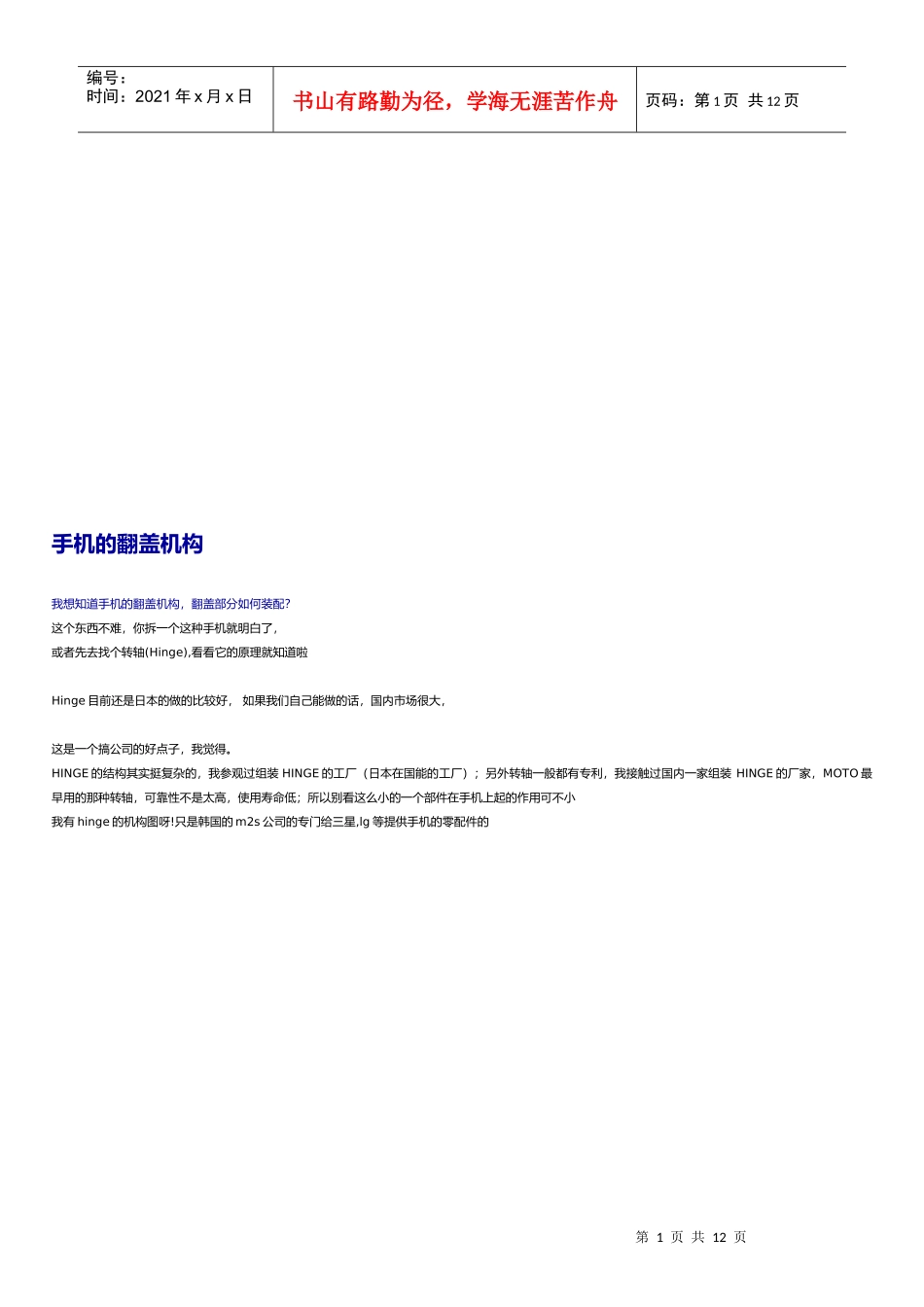

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页手机的翻盖机构我想知道手机的翻盖机构，翻盖部分如何装配？这个东西不难，你拆一个这种手机就明白了，或者先去找个转轴(Hinge),看看它的原理就知道啦Hinge目前还是日本的做的比较好，如果我们自己能做的话，国内市场很大，这是一个搞公司的好点子，我觉得。HINGE的结构其实挺复杂的，我参观过组装HINGE的工厂（日本在国能的工厂）；另外转轴一般都有专利，我接触过国内一家组装HINGE的厂家，MOTO最早用的那种转轴，可靠性不是太高，使用寿命低；所以别看这么小的一个部件在手机上起的作用可不小我有hinge的机构图呀!只是韩国的m2s公司的专门给三星,lg等提供手机的零配件的第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页在转动时,1.粉红色的轴头是不动的,在main部分里;2.青色的huosing在folder部分里,随着folder转动转动是的力学传动的过程是:两个曲面相互咬合,由于粉红色的轴头是不动的,而里面的是转动的,就会产生轴向的位移,压缩弹簧长生弹力,转到一个角度时,弹簧的弹力就会释放,自动把floder部分弹起,hinge大概的原理就是这样吧!至于起他的一时两时也将不清楚,又是问道在讲吧基本原理是这样的，里面还涉及到一个角度和力度的问题，一般hinge的角度在165-170度，对于折叠手机来说在打开和闭合都需要一定的力度来保证不会晃动楼上的gg说的没有错,很好!在设计hinge的装配孔时,一般都有预压角,大约是25-30度,这样有一定的弹力,这是对于没有设计预压角的hinge,大是也有hinge,本身就有预压力,故就不需要,在设计folder时,有预压角的问题!贴几张大家看看，不知有没有用！第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页也没有什么快的,只是我有相关的资料,不过还有很多,只是涉及到公司的有关事情,故不好随便说.如果有朋友聚一聚,就可以聊聊有关方面的技术常识不知道有没有这样的机会呀!有关手机的一些小知识:手機可按模組分類﹕1.機殼模組(EnclosureModule)﹕主要指包容手機外部的各種手機外殼(金屬﹑塑膠)前蓋(FrontCover)﹑電池端蓋(BatteryCover)﹑按鍵端蓋(KeypadCover)﹑轉動蓋(FlipCover)﹑滑蓋(SlideCover)﹑后蓋(BackCover)﹑紅外線傳輸接口端蓋(IrDACover)﹑輸入/輸出接口端蓋(I/OCover)以及樞軸(Hinge)等。2.顯示區模組﹕(DisplayModule)﹕指顯示輸入/輸出信息之各種相關零組件的總成液晶顯示屏(LCD)﹑液晶背光板(LCDBacklight)﹑光管(LightPipe)﹑透鏡(Lens)﹑觸視屏(TouchScreen)等。3.按鍵模組(KeypadModule)﹕主要指構成手機按鍵輸入的各種零組件的總稱按鍵(Keypad)MetalDomeMylarDome﹑﹑﹑按鍵開關(KeypadSwitch)﹑以及按鍵電池(KeypadBattery)等。5.電路板屏蔽模組(ShieldingModule)﹕主要指防止電磁干擾(EMI)之各種金屬屏蔽蓋(ShieldingCase)及屏蔽框(ShieldingFrame)等。6.連接器模組(ConnectorModule)﹕主要指連接不同電子零組件的各種連接器AudioJack連接器﹑PowerJack連接器﹑I/OPort連接器﹑RF/Antenna連接器﹑電池(Battery)SIM﹑卡連接器﹑MMC連接器﹑板對板連接器﹑FPC/FFC連接器﹑LCD連接器﹑Microphone連接器﹑揚聲器/振動器(Speaker/Vibrator)連接器﹑音量(Volume)連接器﹑觸碰開關(TactSwitch)Plug﹑連接器及電源適配器(PowerAdaptor)等。還沒有一個手機產品全部具備所有的這此結構7.電路板組裝模組(PCBAssemblyModule)﹕指電路板及其上固接之各種元件之總成。印刷電路板(PC﹑振動器(Vibrator)﹑麥克風(Microphone)﹑揚聲器(Speaker)﹑無源器件(PassiveComponent)﹑基頻半導體元件﹑射頻半導體元件及中頻半導體元件等。好象有些是不能在同一个手机上出现吧（我孤陋寡闻吧？）MetalDome和按鍵開關(KeypadSwitch)能吗？8.手機周邊配件(Accessory)﹕主要指與手機配接之各種可選配件。第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟...
