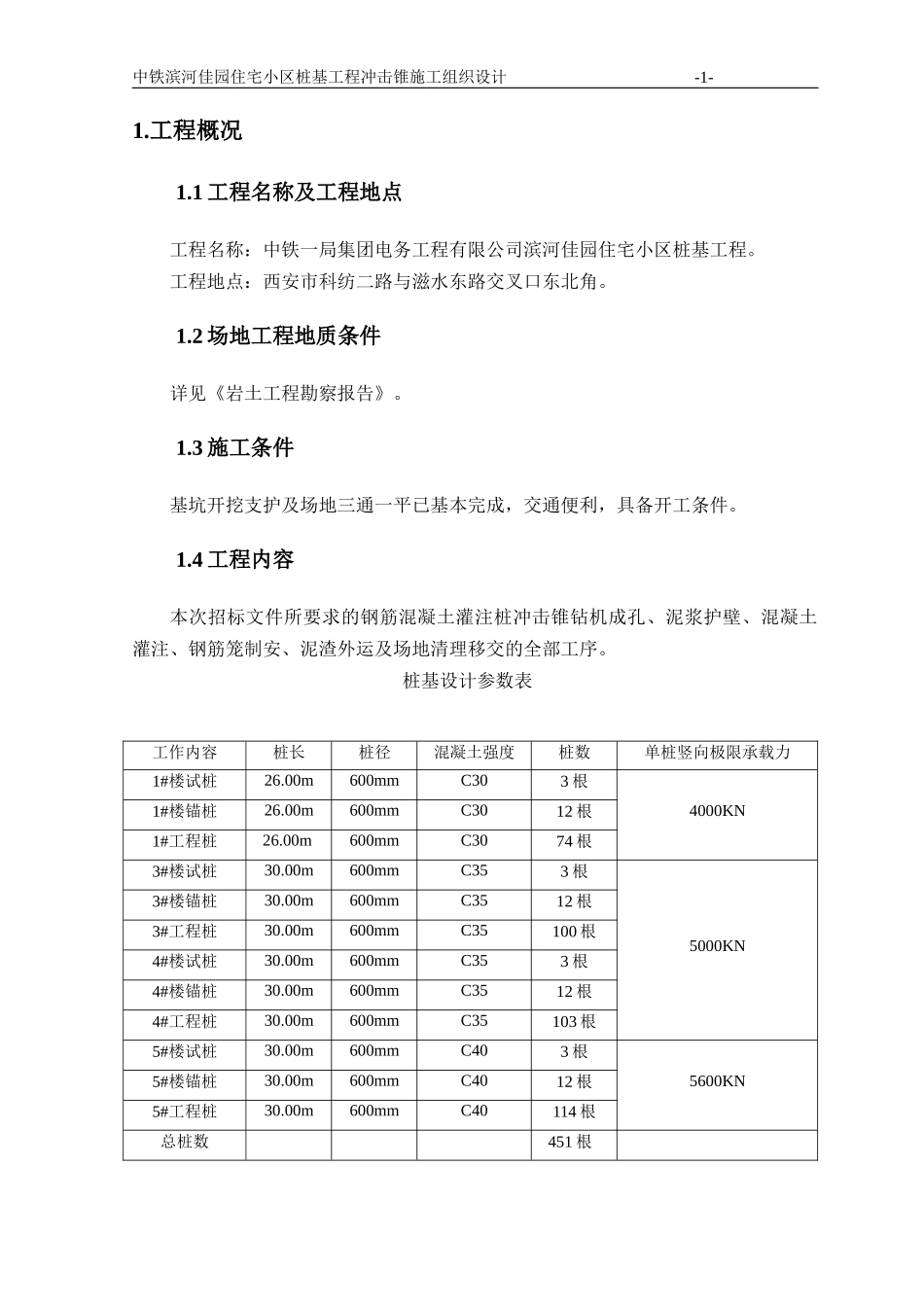

中铁滨河佳园住宅小区桩基工程冲击锥施工组织设计-1-1.工程概况1.1工程名称及工程地点工程名称：中铁一局集团电务工程有限公司滨河佳园住宅小区桩基工程。工程地点：西安市科纺二路与滋水东路交叉口东北角。1.2场地工程地质条件详见《岩土工程勘察报告》。1.3施工条件基坑开挖支护及场地三通一平已基本完成，交通便利，具备开工条件。1.4工程内容本次招标文件所要求的钢筋混凝土灌注桩冲击锥钻机成孔、泥浆护壁、混凝土灌注、钢筋笼制安、泥渣外运及场地清理移交的全部工序。桩基设计参数表工作内容桩长桩径混凝土强度桩数单桩竖向极限承载力1#楼试桩26.00m600mmC303根4000KN1#楼锚桩26.00m600mmC3012根1#工程桩26.00m600mmC3074根3#楼试桩30.00m600mmC353根5000KN3#楼锚桩30.00m600mmC3512根3#工程桩30.00m600mmC35100根4#楼试桩30.00m600mmC353根4#楼锚桩30.00m600mmC3512根4#工程桩30.00m600mmC35103根5#楼试桩30.00m600mmC403根5600KN5#楼锚桩30.00m600mmC4012根5#工程桩30.00m600mmC40114根总桩数451根中铁滨河佳园住宅小区桩基工程冲击锥施工组织设计-2-1.5施工组织设计编写依据（1）《建筑桩基技术规范》JGJ94-2008；（2）《建筑地基基础工程施工质量验收规范》（GB50202-2002）；（3）《混凝土结构工程施工质量验收规范》（GB50204-2002）；（4）《建筑工程施工质量验收统一标准》(GB50300-2001)；（5）《钢筋焊接及验收规程》（JGJ18-2003）；（6）《中铁滨河佳园住宅小区桩基工程》桩位图纸；2.桩基施工方案本工程采用冲击钻机成孔，水下灌注混凝土的施工方法。工程施工内容包含：泥浆池开挖完成后，钻机就位冲击钻机泥浆护壁法成孔，同时进行钢筋笼加工，待桩孔清孔完成后下钢筋笼并灌注混凝土成桩。桩体混凝土养护满足龄期后可清凿桩头，达到设计标高。全部工作内容完成后交工验收。（后附施工场地平面布置图）2.1材料进场根椐施工设计图在材料使用前7天提交书面材料计划，包括规格型号、原材料质量、材料数量等，并提交材料的进场日期；材料进场后材料员和质检工程师对进场材料进行检查，核对规格型号；会同业主现场代表和监理工程师按照规范要求按批次进行取样，送往有相应资质试验室进行复检。2.2桩位测量放线桩位测放选派专业测量工程师使用全站仪测放。测放前根据甲方提供的测量依据准确计算，并经技术负责人检查复核后方可施测桩位，控制点及水准点引测后设置明显标记，做好保护。2.3成孔本工程采用冲击锥钻机成孔。①钻机安装就位做到准确、水平、稳固，钻头抽筒中心和桩位处于同一垂直线上。进行开孔护筒埋设，护筒埋设时，采用十字线绳定位桩中心。②开钻前由施工员检查桩位、钻头直径及安装对位质量，并经监理检查验收合格后方可开钻。③成孔施工原则上采取连续工作制，详细记录地层变化，无故不得停钻。中铁滨河佳园住宅小区桩基工程冲击锥施工组织设计-3-④工程中各工序衔接紧密，成孔后空孔留滞时间不大于6小时，空孔留滞期间保持好井内泥浆液面防止塌孔。特殊原因终孔后留滞时间过长，在进入下道工序前钻机应二次清孔捞渣。⑤终孔后，机组和施工员自检、质检员、技术负责人复检合格后，报监理检查验收，并及时下入钢筋笼。2.4钢筋笼制作安装钢筋笼在钢筋加工场地分段（两节）制作，由16吨吊车吊至孔口焊接安放。①钢筋工持特种操作证上岗。钢筋笼采用水平搭架焊接成型，分二段制作，接头采用搭接焊连接。各段钢筋笼孔口连接采用单面搭接焊，焊缝长度：双面焊≥5d，单面焊≥10d。主筋如需接长，采用焊接按50%错开，接头相距不小于35d。加劲箍接在主筋外侧采用单面搭接电弧焊，焊缝长度≥10d。螺旋筋采用梅花点状电弧焊。②钢筋笼制作完成后，经专职质检员复检，监理工程师检查验收合格后安装。③钢筋笼在制作、搬运和吊装时，根据现场情况采取措施防止变形；钢筋笼由吊车起吊安放。安放时采用三点和四点起吊方式确保钢筋笼垂直度，并保证钢筋笼位于桩孔中央，避免碰撞孔壁，钢筋笼就位后立即固定。④安装时采用单面搭接焊连接，吊装下入孔内。⑤为保证钢筋笼主筋保护层厚度，钢筋笼固定采用钢筋硬连接固定，杜绝在砼浇注过程中出现浮笼或沉笼现象。⑥钢筋...
