沈阳某机场航站楼扩建工程安装施工组织设计VIP免费

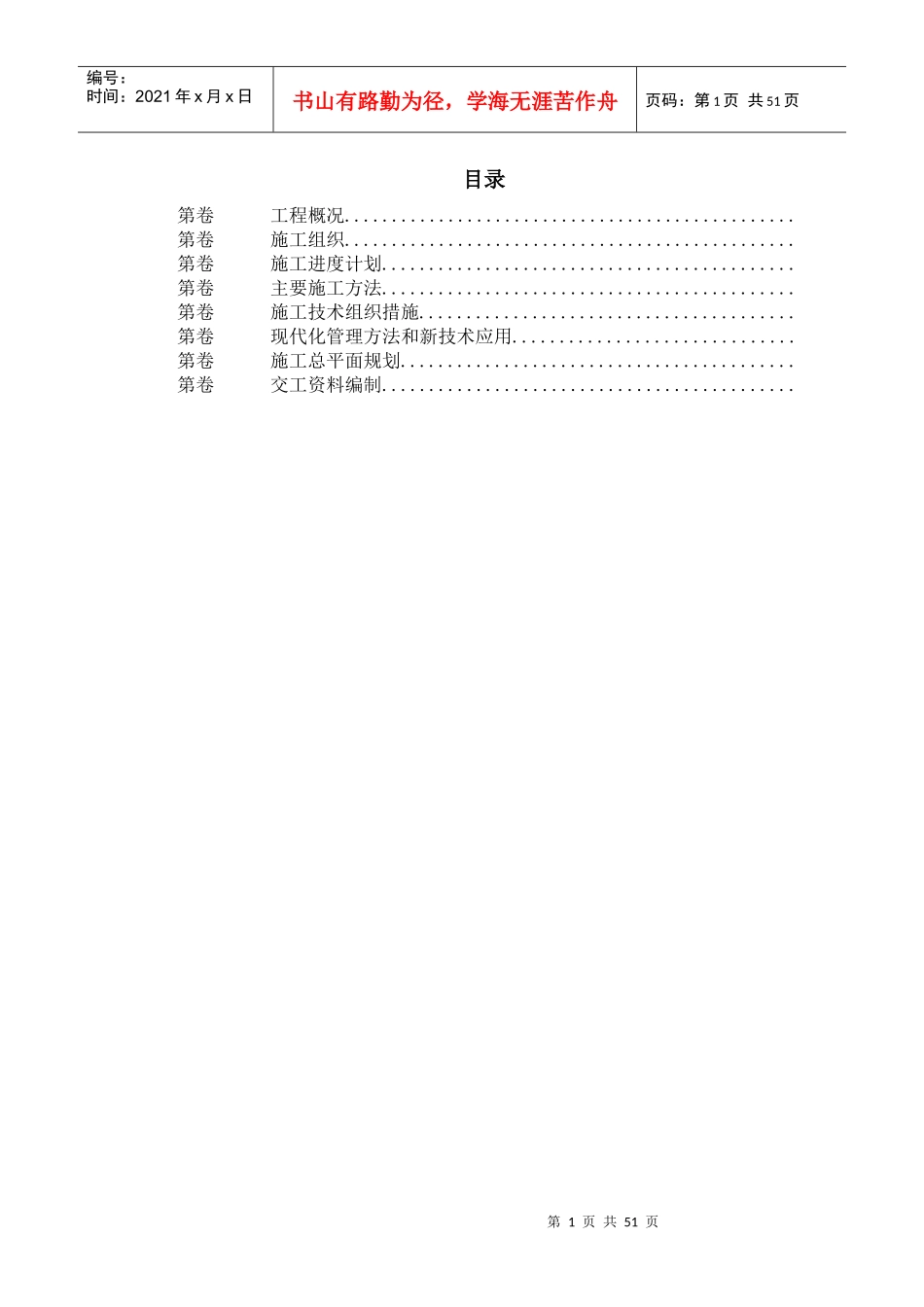

第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共51页目录第卷工程概况................................................第卷施工组织................................................第卷施工进度计划............................................第卷主要施工方法............................................第卷施工技术组织措施........................................第卷现代化管理方法和新技术应用..............................第卷施工总平面规划..........................................第卷交工资料编制............................................第2页共51页第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共51页工程概况第一节工程简述为了满足日益扩大的国际交往和国内市场的需要，沈阳某国际机场在其西侧进行大规模的扩建，扩建工程由辽宁省、沈阳市与东北民航管理局共同投资,建设单位为沈阳某国际机场扩建工程指挥部,监理单位为北京塞瑞斯监理公司.其中新建的航站楼是机场扩建工程的核心建筑，该楼造型新颖、宏伟壮观。该航站楼由德国和中国民航设计院共同设计，建筑面积为万平方米，分为、、、四个区域及高架桥，主体结构为二层，局部配置地下室，局部配置夹层，建筑总高米。第二节工程内容新建航站楼机电安装工程主要有采暖、通风与空调系统、给排水系统、、消防系统、供配电与照明系统等。采暖、通风与空调系统安装内容主要包括中央制冷装置、冷冻水管道系统、冷却水管道系统、采暖系统、机械通风系统、舒适性空调系统和防排烟系统等。给排水系统安装内容主要包括生活给水系统、热水系统、排水系统等。其中有各类水泵台、大便器套、挂式小便器套、洗脸盆套、淋浴器套、电开水器台、洗涤盆台、热交换器台、电子水处理仪台、闭式隔膜膨胀水箱台、立式储水罐台、各类管道延长米约千米、各类阀件约件。消防系统安装内容包括室内消防给水系统、室内消火栓系统、室内自动喷淋给水系统、全淹没灭火系统、防火卷帘装置等。其中各类水泵台、气压罐台、消防水泵接合器套、湿式报警阀组套，二氧化碳气瓶个、氮气启动瓶个、各式喷头万余个、管线约万米。供配电与照明系统安装内容包括变配电系统、防雷接地系统、动力系统和照明系统等。其中有个变电所、个发电机房、个配电间，主要工程量有变压器台、柴油发电机组台、不间断电源个、高低压配电柜台、各类配电箱台、各类灯具约个、各类插座约个、电缆桥架约米、线槽约米、电线电缆约万米。此外，还有厨房、餐厅等部分设备的安装。第三节工程特点一、施工技术、工程质量要求高沈阳某国际机场扩建工程是沈阳市重点工程，其航站楼作为沈阳市的一个窗口，必须建设成为国家一流建筑。航站楼内部设施完备，技术先进，装修水准高。机电安装工程必须采用先进的施工技术，高标准的质量要求，才能保证设施的可靠性、安全性及建筑、安装、装饰三者的整体美观与协调。二、安装工程与土建、装饰工程施工交叉作业量大、时间长,施工协调工作量大安装工程前期与土建工程交叉作业多,该工程电气管线多而繁杂，分布在楼面墙体及吊顶天棚内，大量预埋工作必须配合土建主体施工，设于吊顶内的穿线管敷设、箱盒安装必须紧密配合二次装修工作进行。后期主要与装饰工程交叉作业多,消防喷洒头与风口的水平标高与装饰吊顶配合要求高，要达到整体美观一致.整个大楼内各类系统多、管线工程量大、线路交错复杂，安装各专业只有紧密配合、综合协调、分清先后施工顺序，才能有条不紊地进行安装各专业的施工。第3页共51页第2页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共51页三、设备自动化程度高该工程设备大多为高科技产品、技术先进、自动化程度高、安装调试难度大。四、施工工期短该工程从年月日机电安装进入现场到年月日试运营，安装工期只有个月，针对庞大的机电安装工程量，只有采取有力的抢工措施，合理安排人力物力，精心组织施工才能保证工程的总工期第四节施工重点与技术关键本工程安装量大，工艺复杂，施工时必须抓住重点，特别...
