毕业设计任务书(零件机械加工)XXXX-09VIP免费

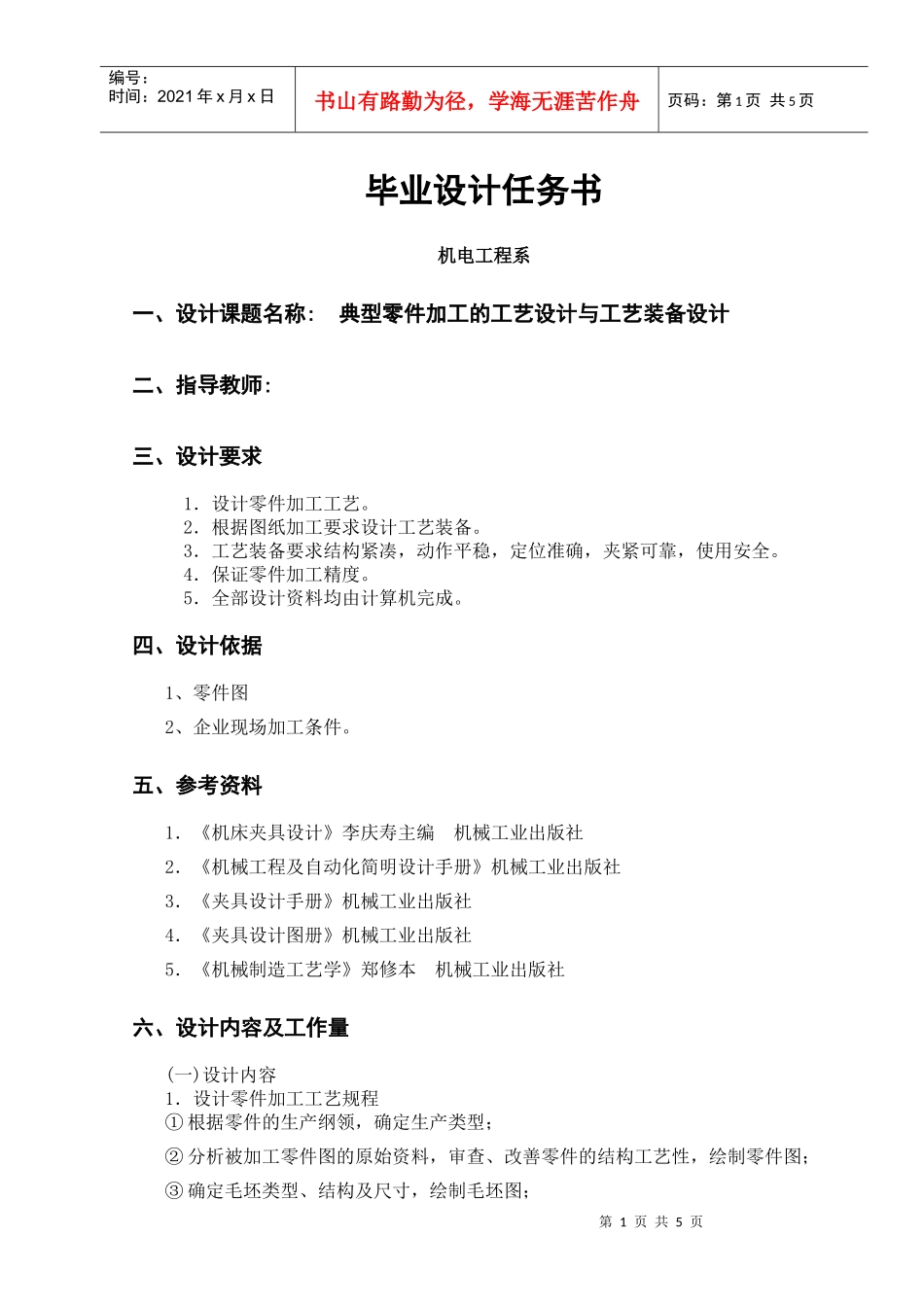

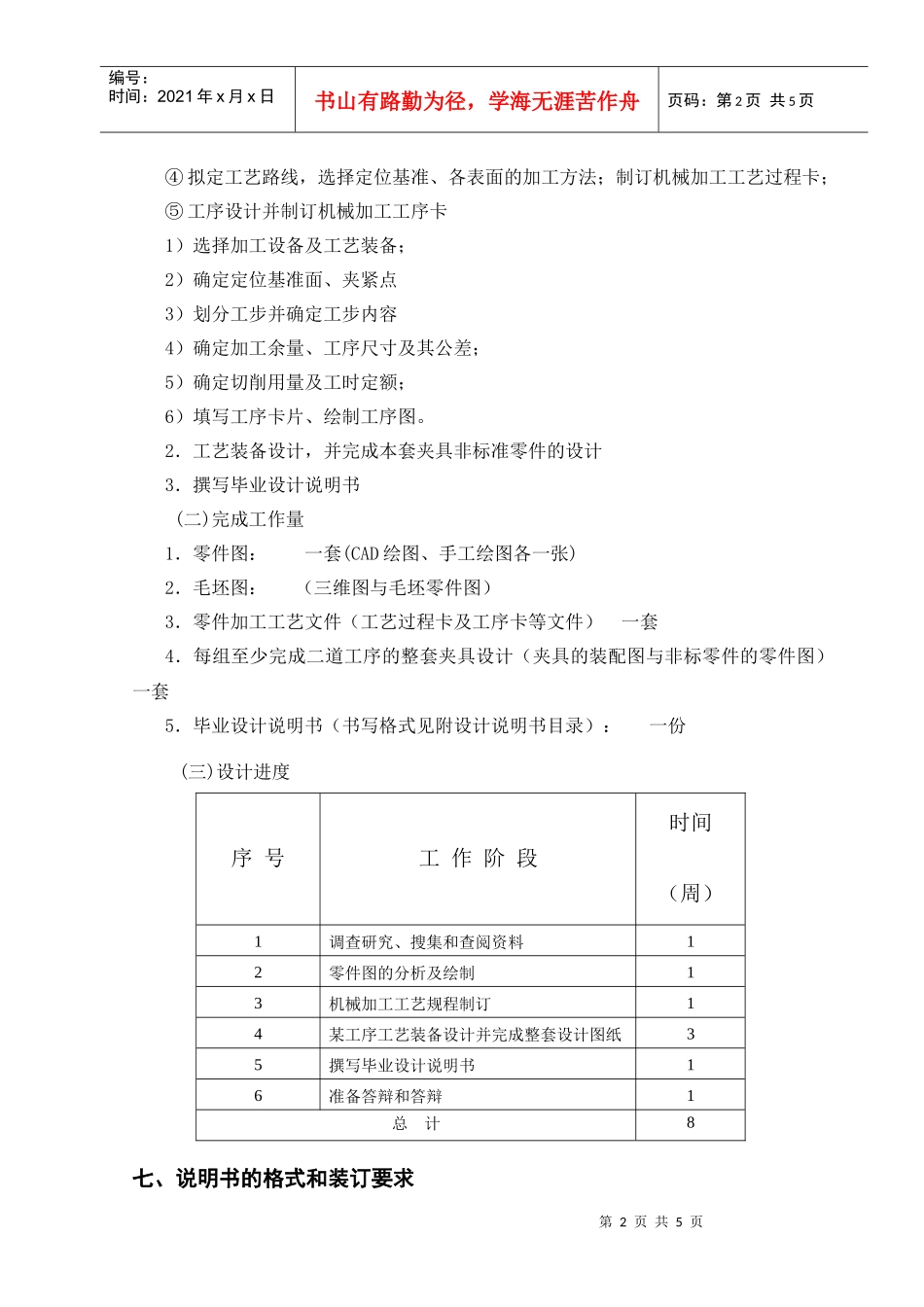

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页毕业设计任务书机电工程系一、设计课题名称:典型零件加工的工艺设计与工艺装备设计二、指导教师:三、设计要求1．设计零件加工工艺。2．根据图纸加工要求设计工艺装备。3．工艺装备要求结构紧凑，动作平稳，定位准确，夹紧可靠，使用安全。4．保证零件加工精度。5．全部设计资料均由计算机完成。四、设计依据1、零件图2、企业现场加工条件。五、参考资料1．《机床夹具设计》李庆寿主编机械工业出版社2．《机械工程及自动化简明设计手册》机械工业出版社3．《夹具设计手册》机械工业出版社4．《夹具设计图册》机械工业出版社5．《机械制造工艺学》郑修本机械工业出版社六、设计内容及工作量(一)设计内容1．设计零件加工工艺规程①根据零件的生产纲领，确定生产类型；②分析被加工零件图的原始资料，审查、改善零件的结构工艺性，绘制零件图；③确定毛坯类型、结构及尺寸，绘制毛坯图；第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页④拟定工艺路线，选择定位基准、各表面的加工方法；制订机械加工工艺过程卡；⑤工序设计并制订机械加工工序卡1）选择加工设备及工艺装备；2）确定定位基准面、夹紧点3）划分工步并确定工步内容4）确定加工余量、工序尺寸及其公差；5）确定切削用量及工时定额；6）填写工序卡片、绘制工序图。2．工艺装备设计，并完成本套夹具非标准零件的设计3．撰写毕业设计说明书(二)完成工作量1．零件图：一套(CAD绘图、手工绘图各一张)2．毛坯图：（三维图与毛坯零件图）3．零件加工工艺文件（工艺过程卡及工序卡等文件）一套4．每组至少完成二道工序的整套夹具设计（夹具的装配图与非标零件的零件图）一套5．毕业设计说明书（书写格式见附设计说明书目录）：一份(三)设计进度序号工作阶段时间（周）1调查研究、搜集和查阅资料12零件图的分析及绘制13机械加工工艺规程制订14某工序工艺装备设计并完成整套设计图纸35撰写毕业设计说明书16准备答辩和答辩1总计8七、说明书的格式和装订要求第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页1．毕业设计封面（全系统一格式）2．毕业设计明细表（全系统一格式）3．毕业设计评阅书（全系统一格式）4．评分标准（全系统一格式）5．毕业设计任务书（指导教师下发）6．目录7．毕业设计正文8．工艺文件9．设计图纸10．毕业设计总结11．参考资料注:说明书用A4纸打印或书写，毕业设计正文字数不少于1.5万（含空格）八、毕业设计课题审批表审批具体意见审查部门负责人意见专业负责人陈湘舜时间年月日系主任时间年月日附设计说明书目录第1章设计任务概述1.1设计的主要内容1.2设计的指导思想第2章零件的分析2.1零件的功能2.2零件结构工艺分析2.3零件的技术条件分析2.4生产类型与生产纲领第4页共5页第3页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共5页第3章毛坯的确定3.1确定毛坯类型与制造方法3.2毛坯形状及尺寸3.3毛坯图第4章工艺路线的拟定4.1定位基准的选择4.2加工方法的确定4.3加工顺序的安排4.4加工工序的划分与确定4、5热处理工序、辅助工序的安排4.6拟定工艺路线4.7机械加工工艺过程的确定4.8填写机械加工工艺过程卡第5章零件加工工序设计5.110号工序设计5.220号工序设计5.2.1加工设备选择5.2.2工艺装备的选择5.2.3定位基准面、夹紧点的确定5.2.4走刀路线的确定，画出走刀路线图5.2.5工步顺序的确定5.2.6工序（工步）加工余量的确定5.2.7工序（工步）尺寸及上下偏差5.2.7切削用量的选择与确定5.2.8工时的确定5.2.9编制工序卡、数控加工刀具卡5.2.10编制数控加工程序5.2.11整理工艺文件5.330号工序设计5.440号工序设计第6章工艺装备设计6．1夹具设计6.1.1工序加工对夹具的要求6.1.2根据零件加工特点提出夹具设计方案6.1.3按优质、高产、低耗的原则优化设计方案（1）定位方案设计定位元件的选择；定位误差的计算（2）夹紧方案设计夹紧元件的选择；夹紧方式的确定（3）夹具工作图设计装配图设计；非标准零件图设...
