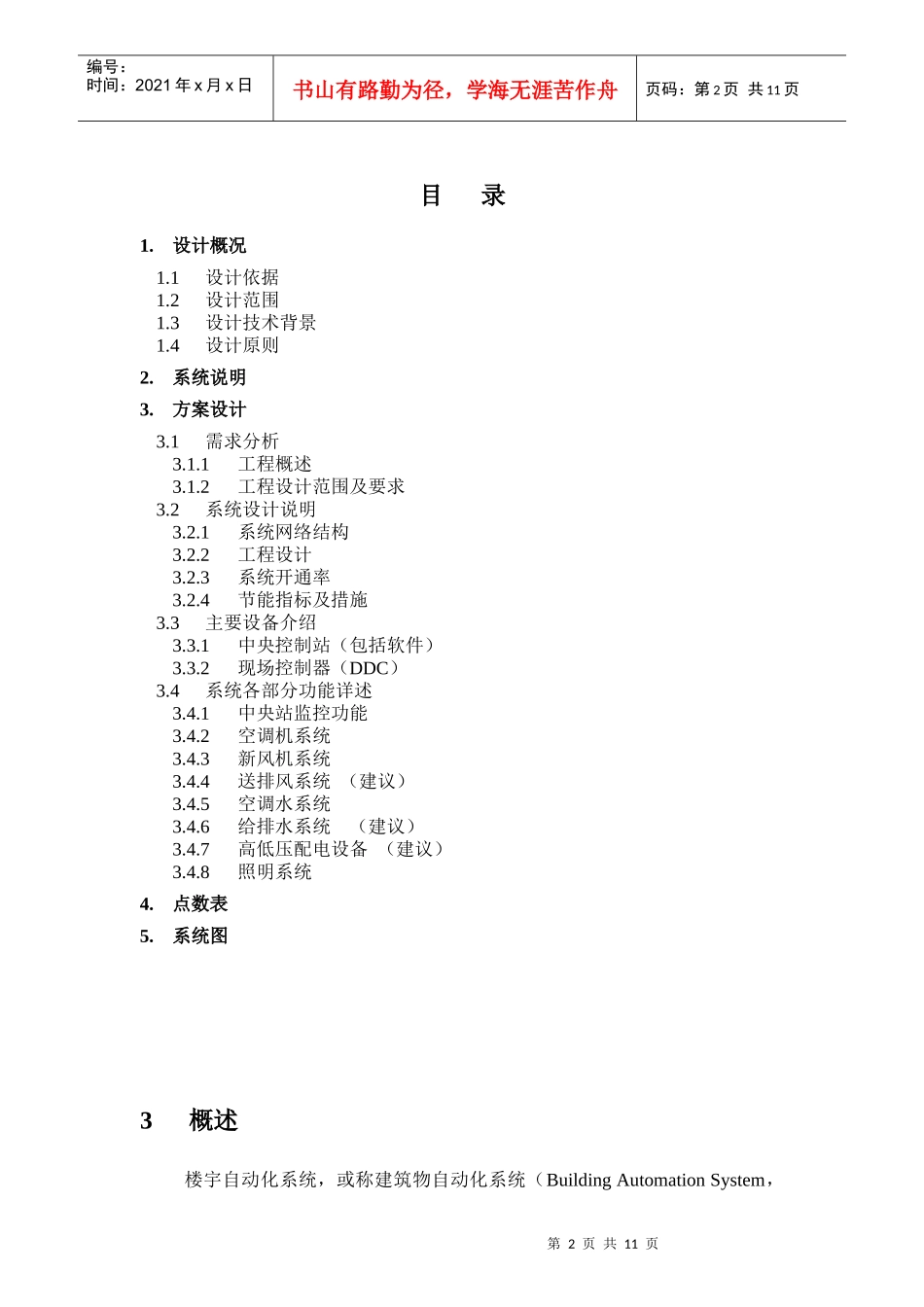

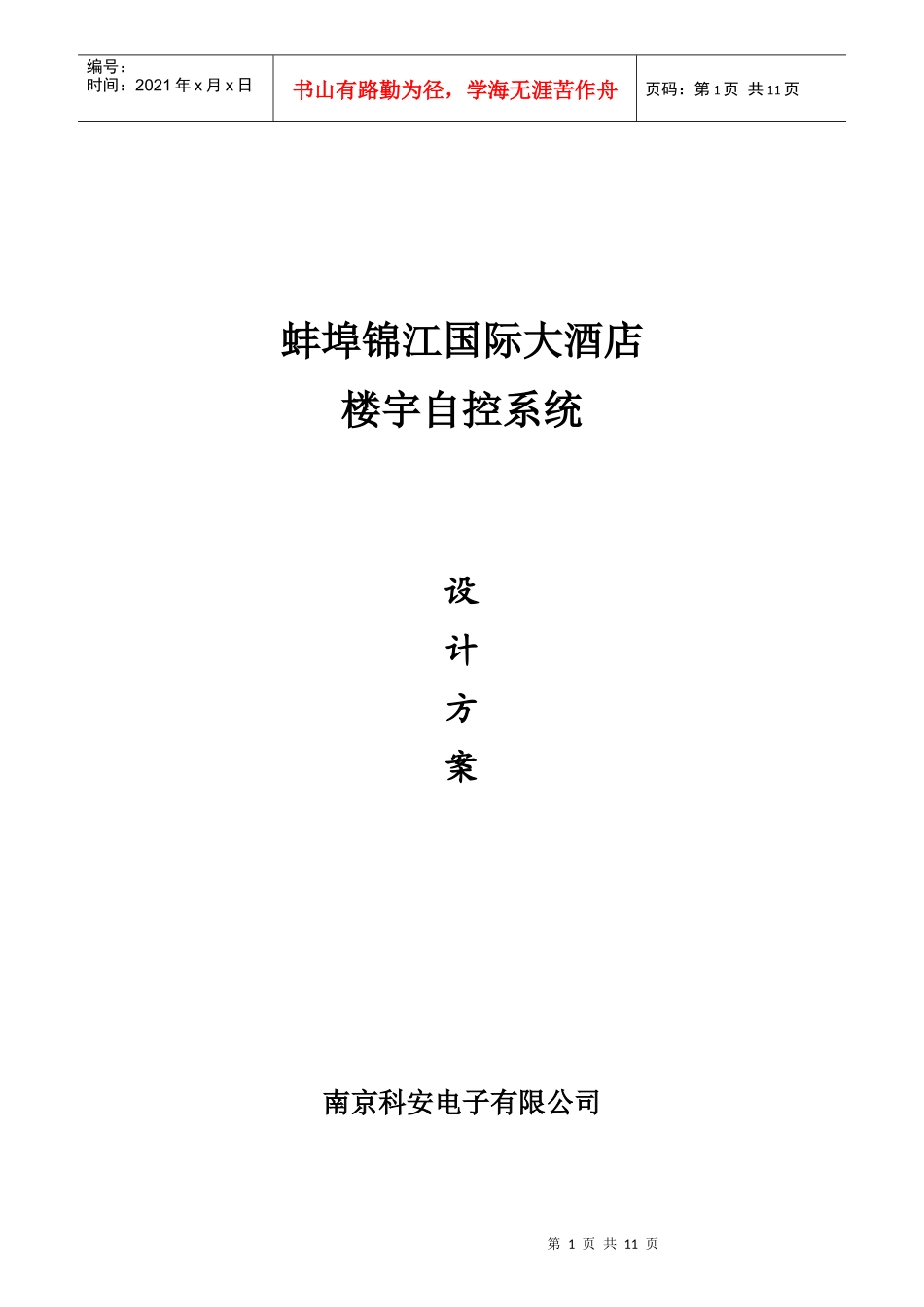

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页蚌埠锦江国际大酒店楼宇自控系统设计方案南京科安电子有限公司第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页目录1.设计概况1.1设计依据1.2设计范围1.3设计技术背景1.4设计原则2.系统说明3.方案设计3.1需求分析3.1.1工程概述3.1.2工程设计范围及要求3.2系统设计说明3.2.1系统网络结构3.2.2工程设计3.2.3系统开通率3.2.4节能指标及措施3.3主要设备介绍3.3.1中央控制站（包括软件）3.3.2现场控制器（DDC）3.4系统各部分功能详述3.4.1中央站监控功能3.4.2空调机系统3.4.3新风机系统3.4.4送排风系统（建议）3.4.5空调水系统3.4.6给排水系统（建议）3.4.7高低压配电设备（建议）3.4.8照明系统4.点数表5.系统图3概述楼宇自动化系统，或称建筑物自动化系统（BuildingAutomationSystem，第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页简称BAS），是将建筑物（或建筑群）内的电力、照明、空调、运输、防灾、保安、广播等机电设备以集中监视、控制和管理为目的而构成的一个综合系统。它的目的是使建筑物成为安全、健康、舒适、温馨的生活环境和工作环境，并保证系统运行的经济性和智能化。3.1设计依据1、《民用建筑电气设计规范》JGJ/T16—922、《电气装置安装工程及验收规范》GBJ232—903、《高层民用建筑设计防火规范》GBJ45—884、《建筑防雷设计规范》GBJ—57—885、《工业企业通讯接地设计规范》GBJ79—856、《江苏省建筑智能化系统工程设计标准》DB32/181—19987、《建筑智能化系统工程设计标准》DB32/181—19988、《建筑智能化系统工程实施及验收规范》DB32/366—19999、《建筑智能化系统工程检测规程》DB32/365—199910、《建筑智能化系统评估标准》DB32/367—199911、《智能建筑设计标准》GB/T50314—200012、IEEE802.3应用标准3.2设计范围BA楼宇自控设计包括以下子系统：冷冻站系统监控新风机系统监控空调机系统监控风机系统监控热泵系统监控给排水系统监控高低压配电设备监控照明系统监控第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页3.3设计技术背景随着智能大厦和楼宇自控技术的发展，我们为客户所设计的BAS系统，不仅要实现使大厦的各类机电设备的运行管理、保养维修智能化，更要实现集成化和网络化。我们所设计的系统，不仅要能满足当前的需求，更要能适应明天发展的需要。A、LONWORKS总线技术介绍LonWorks技术是美国Echelon公司开发的新一代现场总线技术，它包括东芝公司和摩托罗拉公司生产的各种神经芯片、不同厂家开发的各类收发器、以固件形式提供的功能完善的LonTalk通讯协议、由用户协会推动的旨在实现互操作性的LonMarK规约等技术构件。其中通讯协议LonTalk中的物理层和数据链路层，被美国国家标准ANSI135采纳作为建筑物自动化系统的通信协议。采用LonWorks技术的控制系统，不但功能强大，性能稳定可靠，更由于其网络拓扑结构的灵活性和对多种通讯媒体的支持，大大简化了工程施工，降低了施工和系统维护费用。LonWorks技术支持不同厂家开发的产品之间的互操作性，就是允许不同厂家之间的产品可以直接互联应用，等于是给集成商和用户提供了一个可在全球范围内选购不同厂家产品组成最优系统的机会。LonWorks已经被美国空调暖通制冷工程师协会（ASHRAE）确定为楼宇自动化系统和控制网络的标准。中国建设部智能建筑推广中心已把LonWorks技术作为推荐采用的控制网络技术在智能建筑中推广应用。B、BACnet介绍BACnet指美国国家标准协会的ANSI/ASHARESTANDARD135—1995标准。BACbet的全名是ADataCommunicationProtocolforBuildingAutomationandControlNetworks，建筑物自动化和控制网络通讯协议。它规定了计算机程序之间传送数据的格式和含义。BACnet是由一个建筑管理、系统用户、产品制造组成的联合体共同提出的正式的建筑物自动化系统开放式通信协议，企图解决不同厂家的自动化系统如何集成在一起的问题。可以用以处理现存的各...
