某花园住宅楼机械冲孔桩施工组织设计VIP免费

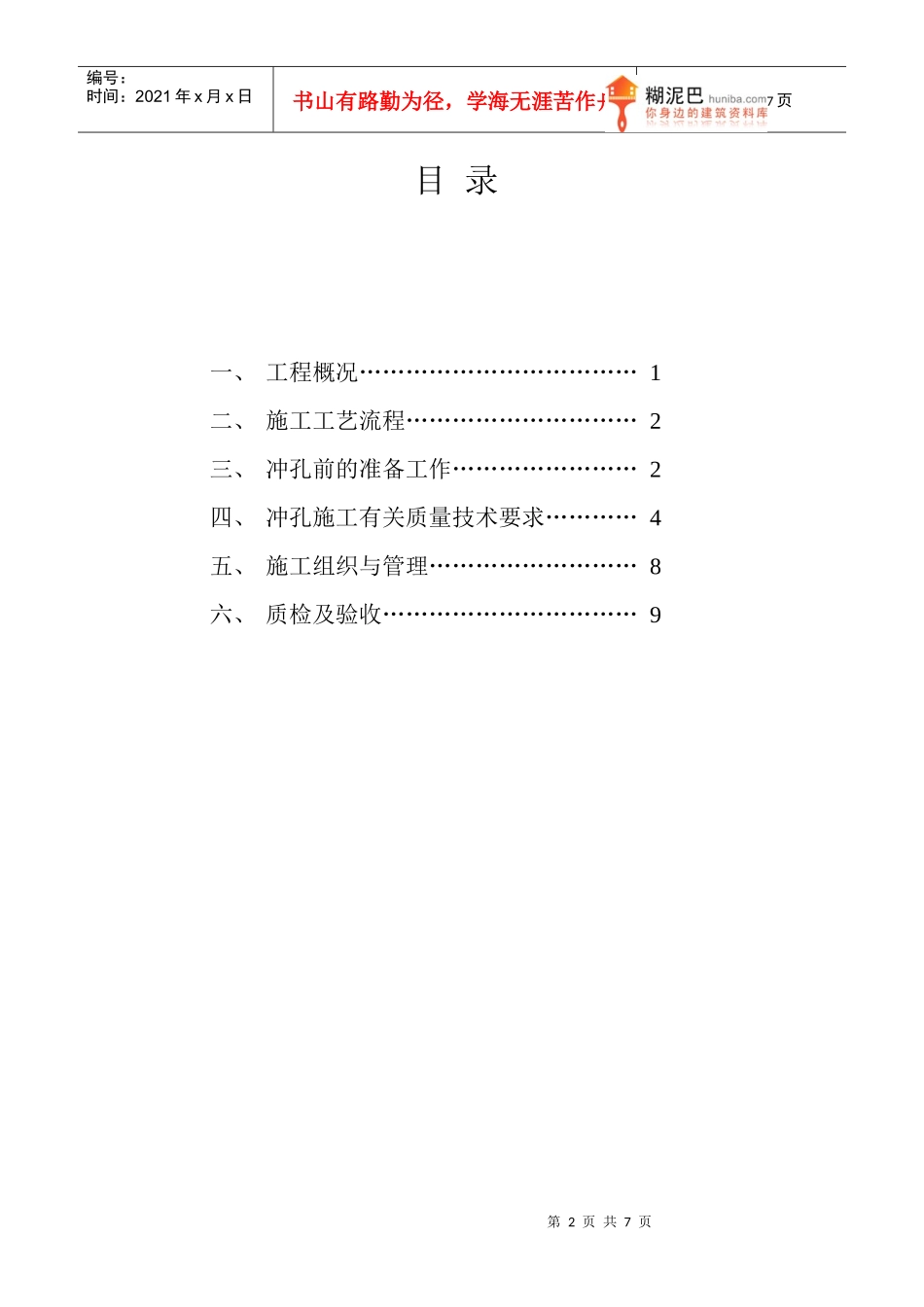

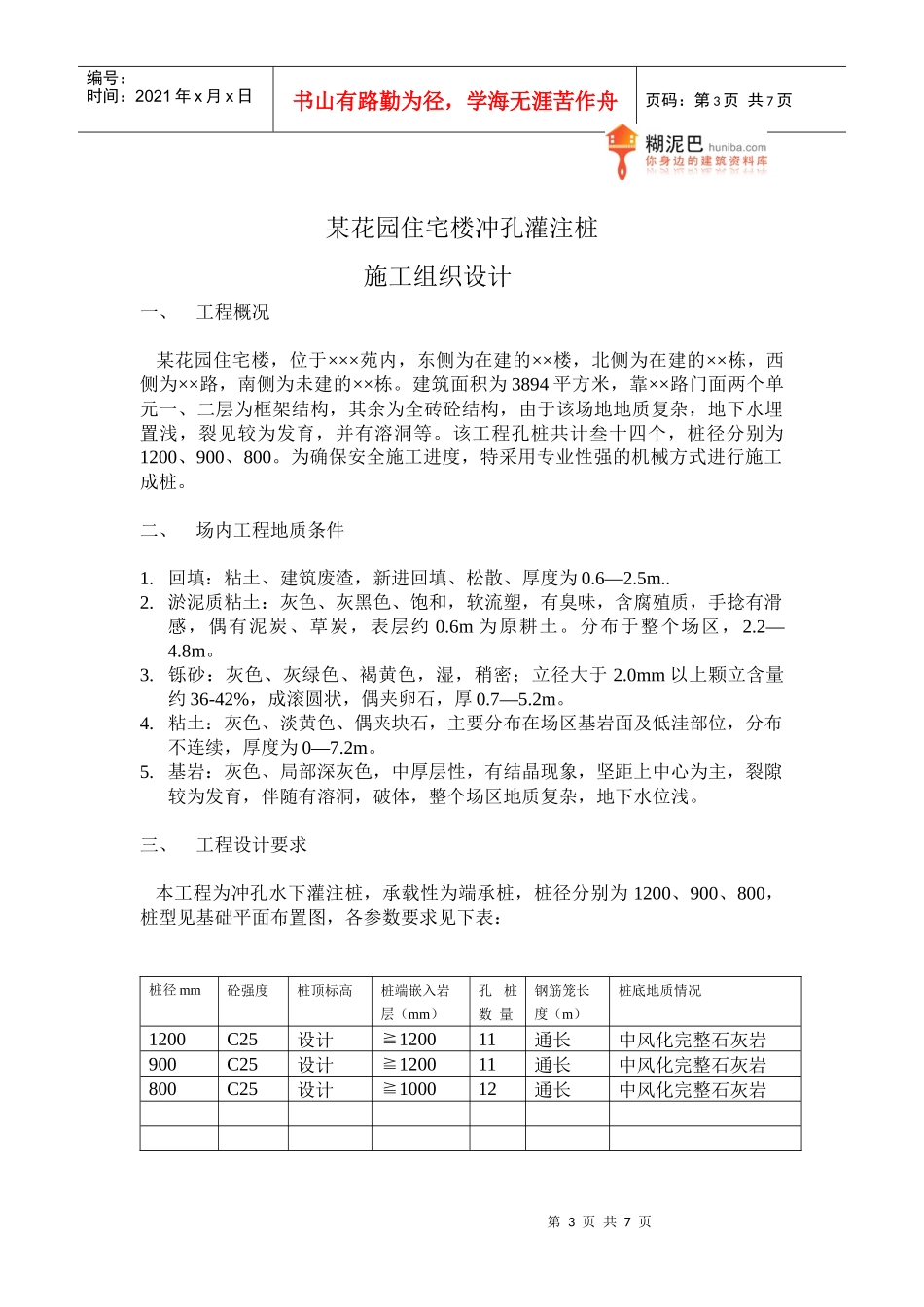

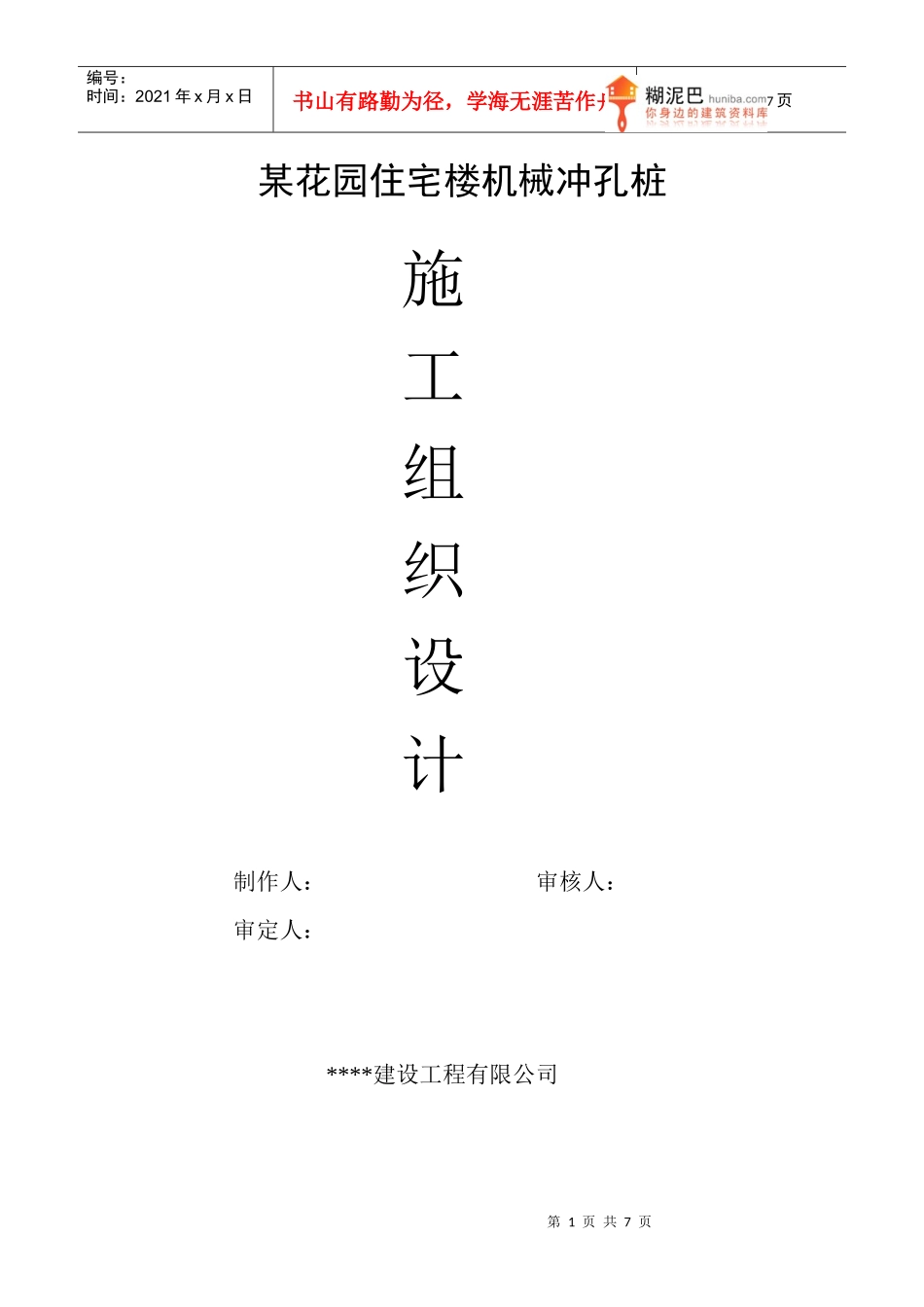

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页某花园住宅楼机械冲孔桩施工组织设计制作人：审核人：审定人：****建设工程有限公司第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页目录一、工程概况………………………………1二、施工工艺流程…………………………2三、冲孔前的准备工作……………………2四、冲孔施工有关质量技术要求…………4五、施工组织与管理………………………8六、质检及验收……………………………9第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页某花园住宅楼冲孔灌注桩施工组织设计一、工程概况某花园住宅楼，位于×××苑内，东侧为在建的××楼，北侧为在建的××栋，西侧为××路，南侧为未建的××栋。建筑面积为3894平方米，靠××路门面两个单元一、二层为框架结构，其余为全砖砼结构，由于该场地地质复杂，地下水埋置浅，裂见较为发育，并有溶洞等。该工程孔桩共计叁十四个，桩径分别为1200、900、800。为确保安全施工进度，特采用专业性强的机械方式进行施工成桩。二、场内工程地质条件1.回填：粘土、建筑废渣，新进回填、松散、厚度为0.6—2.5m..2.淤泥质粘土：灰色、灰黑色、饱和，软流塑，有臭味，含腐殖质，手捻有滑感，偶有泥炭、草炭，表层约0.6m为原耕土。分布于整个场区，2.2—4.8m。3.铄砂：灰色、灰绿色、褐黄色，湿，稍密；立径大于2.0mm以上颗立含量约36-42%，成滚圆状，偶夹卵石，厚0.7—5.2m。4.粘土：灰色、淡黄色、偶夹块石，主要分布在场区基岩面及低洼部位，分布不连续，厚度为0—7.2m。5.基岩：灰色、局部深灰色，中厚层性，有结晶现象，坚距上中心为主，裂隙较为发育，伴随有溶洞，破体，整个场区地质复杂，地下水位浅。三、工程设计要求本工程为冲孔水下灌注桩，承载性为端承桩，桩径分别为1200、900、800，桩型见基础平面布置图，各参数要求见下表：桩径mm砼强度桩顶标高桩端嵌入岩层（mm）孔桩数量钢筋笼长度（m）桩底地质情况1200C25设计1200≧11通长中风化完整石灰岩900C25设计1200≧11通长中风化完整石灰岩800C25设计1000≧12通长中风化完整石灰岩第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页二、施工工艺流程根据冲孔灌注桩的施工特点及场地施工条件、场地地质条件结合《建筑桩基技术规范》（JGJ94—94）要求本工程冲孔灌注桩施工流程如图1。三、冲孔前的准备工作（一）在场地三通一平的条件下，根据建设方提供的基准点，精确测放基础轴线、桩位、地面标高。（二）桩位埋置孔口护筒，护筒用板付卷制，其内径比桩身设计直径大100mm，护筒中心与桩位中心重合，保证护筒垂直埋深，护筒周围用C15砼做成250厚护壁。（三）挖制泥浆循环沟、池，泥浆池溶积为：6*4.5*1.2；泥浆饰品沟：横截面上下宽为0.4m、0.3m。（四）桩基准确就位并高桩机底座水平，加固平稳，保证施工冲进过程中不出现晃移倾斜现象。同时，调试桩机，泥浆帮性能及运转情况，检查整台套机械性能是否正常良好运转。（五）水泥、砂、碎石，钢筋等材料进行抽检测试，均达到合格后，才进行砼配合比试验，试配。（六）核对地质资料，检验桩机设备机具，施工工艺及技术要求（孔位、垂直度和沉渣情况等指标）。检查冲孔施工对周围建筑设施的影响情况及影响程度。四、冲进成孔施工及质量技术要求控制（一）设备配置根椐场地条件及有关施工要求，现场配置主要设备情况如下表：序号名称型号数量作用及用途1桩机SPJ-300GM-2003台套冲孔及砼灌注2泥浆泵3PN3泥浆循环3砼搅拌机JZC350搅拌砼4合金冲击锤Ф700Ф800Ф1100各3个冲孔5砼灌注斗及导管3套砼灌注6电焊机2台套焊制钢筋笼及器具7手推斗车10辆运送砂、碎石及砼8经纬仪、水平仪各一套测孔桩位及标高（二）冲击成孔质量控制技术要求为确保成孔质量，使冲孔各项指标达到规范设计要求，施工技术要求如下表：序号名称质量要求预防及处理方法第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页...
