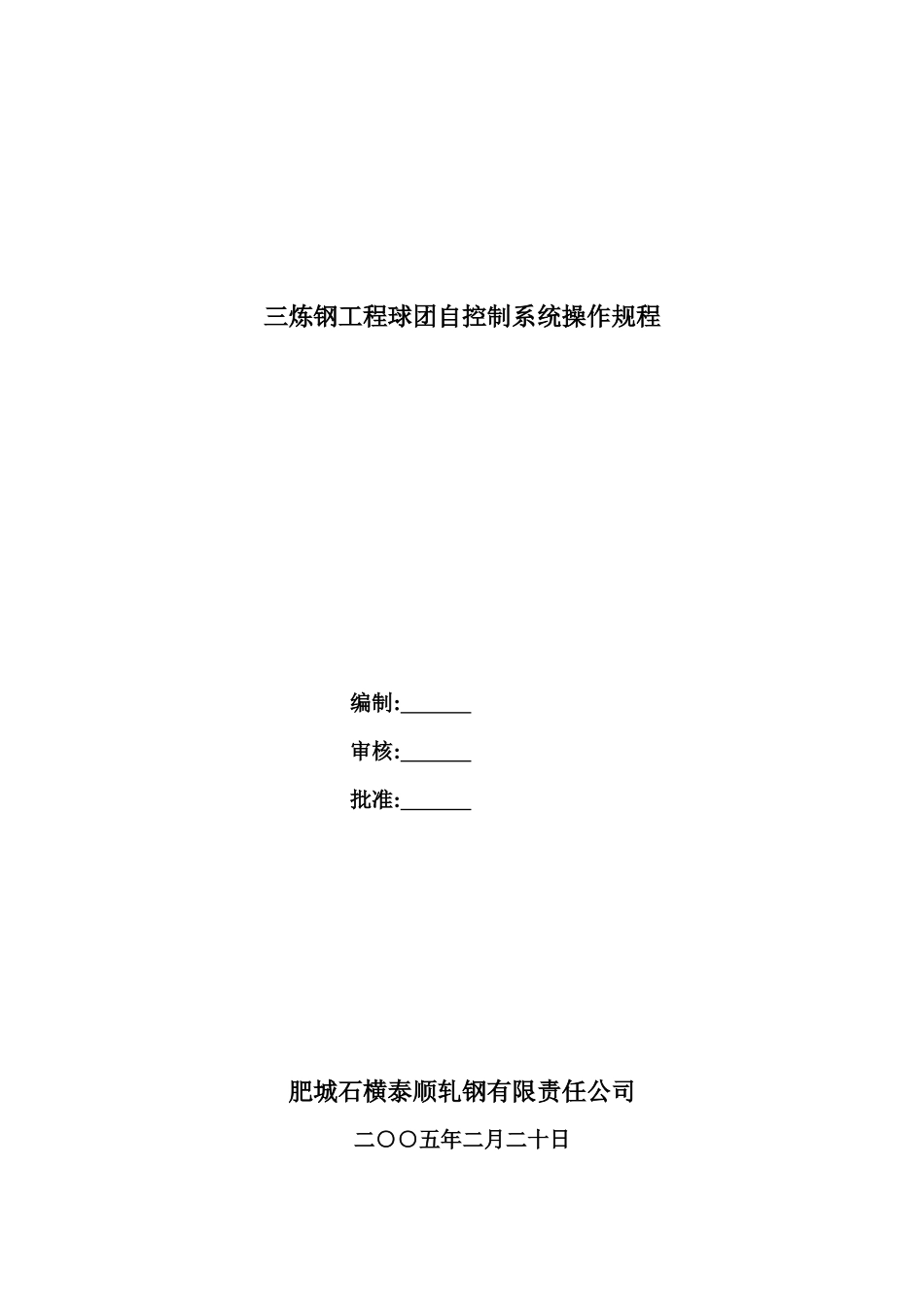

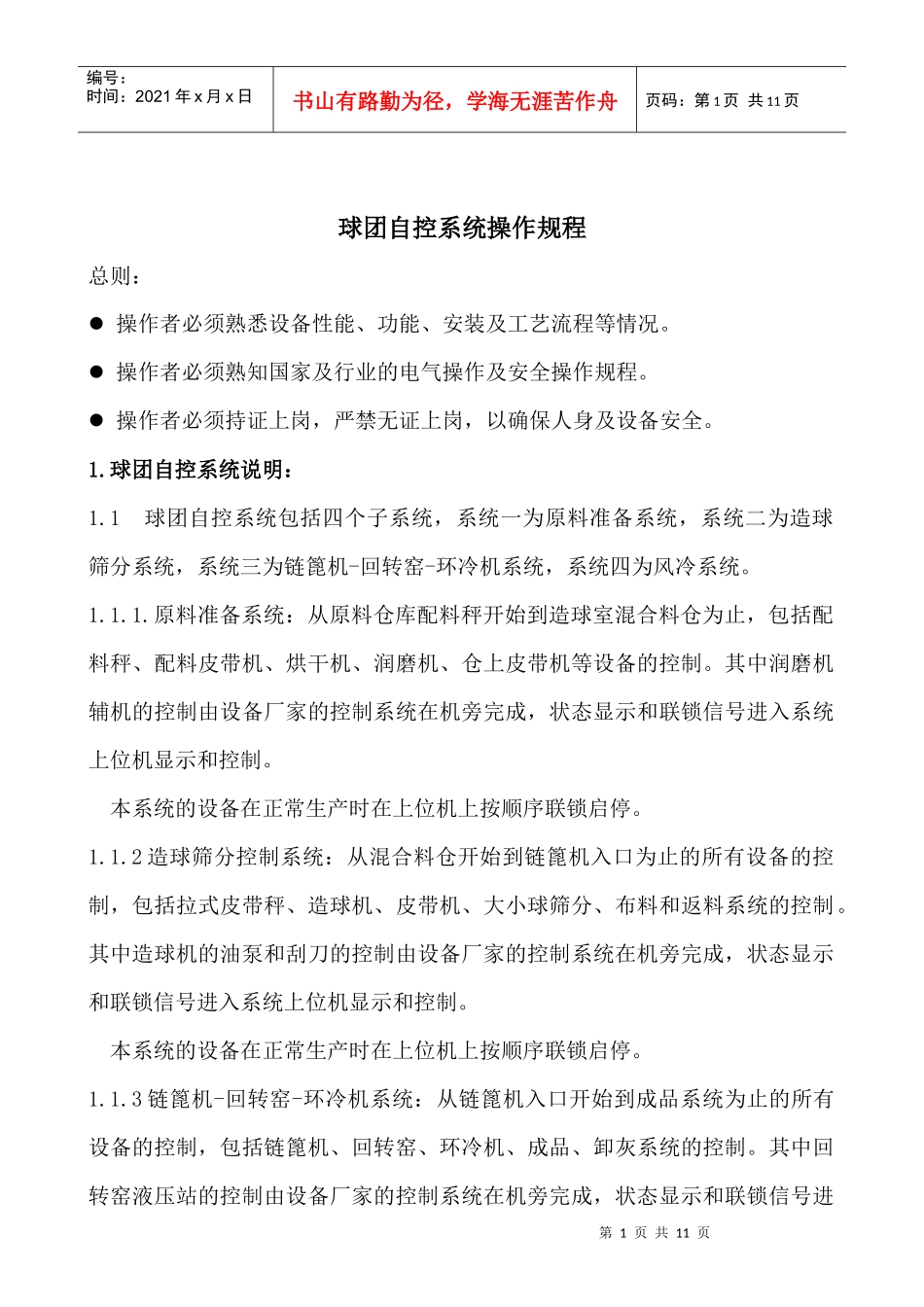

三炼钢工程球团自控制系统操作规程编制:审核:批准:肥城石横泰顺轧钢有限责任公司二○○五年二月二十日第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页球团自控系统操作规程总则：操作者必须熟悉设备性能、功能、安装及工艺流程等情况。操作者必须熟知国家及行业的电气操作及安全操作规程。操作者必须持证上岗，严禁无证上岗，以确保人身及设备安全。1.球团自控系统说明：1.1球团自控系统包括四个子系统，系统一为原料准备系统，系统二为造球筛分系统，系统三为链篦机-回转窑-环冷机系统，系统四为风冷系统。1.1.1.原料准备系统：从原料仓库配料秤开始到造球室混合料仓为止，包括配料秤、配料皮带机、烘干机、润磨机、仓上皮带机等设备的控制。其中润磨机辅机的控制由设备厂家的控制系统在机旁完成，状态显示和联锁信号进入系统上位机显示和控制。本系统的设备在正常生产时在上位机上按顺序联锁启停。1.1.2造球筛分控制系统：从混合料仓开始到链篦机入口为止的所有设备的控制，包括拉式皮带秤、造球机、皮带机、大小球筛分、布料和返料系统的控制。其中造球机的油泵和刮刀的控制由设备厂家的控制系统在机旁完成，状态显示和联锁信号进入系统上位机显示和控制。本系统的设备在正常生产时在上位机上按顺序联锁启停。1.1.3链篦机-回转窑-环冷机系统：从链篦机入口开始到成品系统为止的所有设备的控制，包括链篦机、回转窑、环冷机、成品、卸灰系统的控制。其中回转窑液压站的控制由设备厂家的控制系统在机旁完成，状态显示和联锁信号进第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页入系统上位机显示和控制。本系统的设备在正常生产时在上位机上手动联锁操作。1.1.4风冷控制系统：包括环冷风机→环冷机→链篦机干燥二段→1—2#主抽风机→烟囱，窑头风机和窑尾风机→链篦机预热段→1-2#高温风机→链篦机干燥一段→1—2#主抽风机→烟囱。包括除尘器本体输卸灰设备的控制，输卸灰设备不参与系统的联锁控制，在机旁操作箱进行操作。本系统的设备在正常生产时在上位机或机旁手动联锁操作。2.球团自控系统的控制方式：2.1工作方式：集中、机旁手动、上位机手动。2.1.1集中控制方式：整个系统的启动、停止全部集中在控制室完成，各系统的联锁设备依据工艺流程图自动顺序启动、停止。机旁控制不起作用。本操作方式适用于流程一和流程二的启停操作。2.1.2机旁控制方式：整个系统的设备的启、停由机旁单独操作，不受任何联锁的限制。一般在处理事故或检修时使用。2.1.3上位机手动控制方式:系统设备的启动停止操作全部集中在上位机上手动完成,各台设备根据联锁关系在上位机上依次启停。本操作方式适用于流程三和流程四的操作。2.2系统的启动方式：分“顺序启动”和“同时启动”两种方式除原料准备同时具有两种启动方式外，其余各系统只有“顺序启动”方式。2.2.1顺序启动：即从生产的始端开始、逆物料方向经过延时依次自动启动。2.2.2同时启动：只有原料准备系统使用此种启动方式。是指自配料皮带机以前的设备同时启动，其余原料准备系统设备还顺序启动。第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页2.3系统停止方式：分“顺序停止”和“同时停止”、“紧急停止”三种。除原料准备系统同时具有三种停止方式，其余各系统只有“顺序停止”和“紧急停止”二种。2.3.1顺序停止：即从生产系统的始端设备开始，顺物料运输方向经过延时依次自动停止。2.3.2同时停止：只有原料准备系统使用此种停止方式。是指自配料带机前的设备同时停止，而其他设备是顺序停止。2.3.3紧急停车：整个系统的所有设备同时停车，只有在出现紧急情况时使用。3.原料准备系统和造球筛分系统的操作：球团自控系统中原料准备系统、造球筛分系统的操作可以实现自动控制，每个子系统的设备都有主回路合闸、接触器动作、热继电器动作、机旁安全开关动作、跑偏开关信号、撕裂开关信号、拉绳开关信号，当主回路已合闸、接触器已动作、热继电器未动作、机旁安全开关已接通、拉绳及跑偏...
