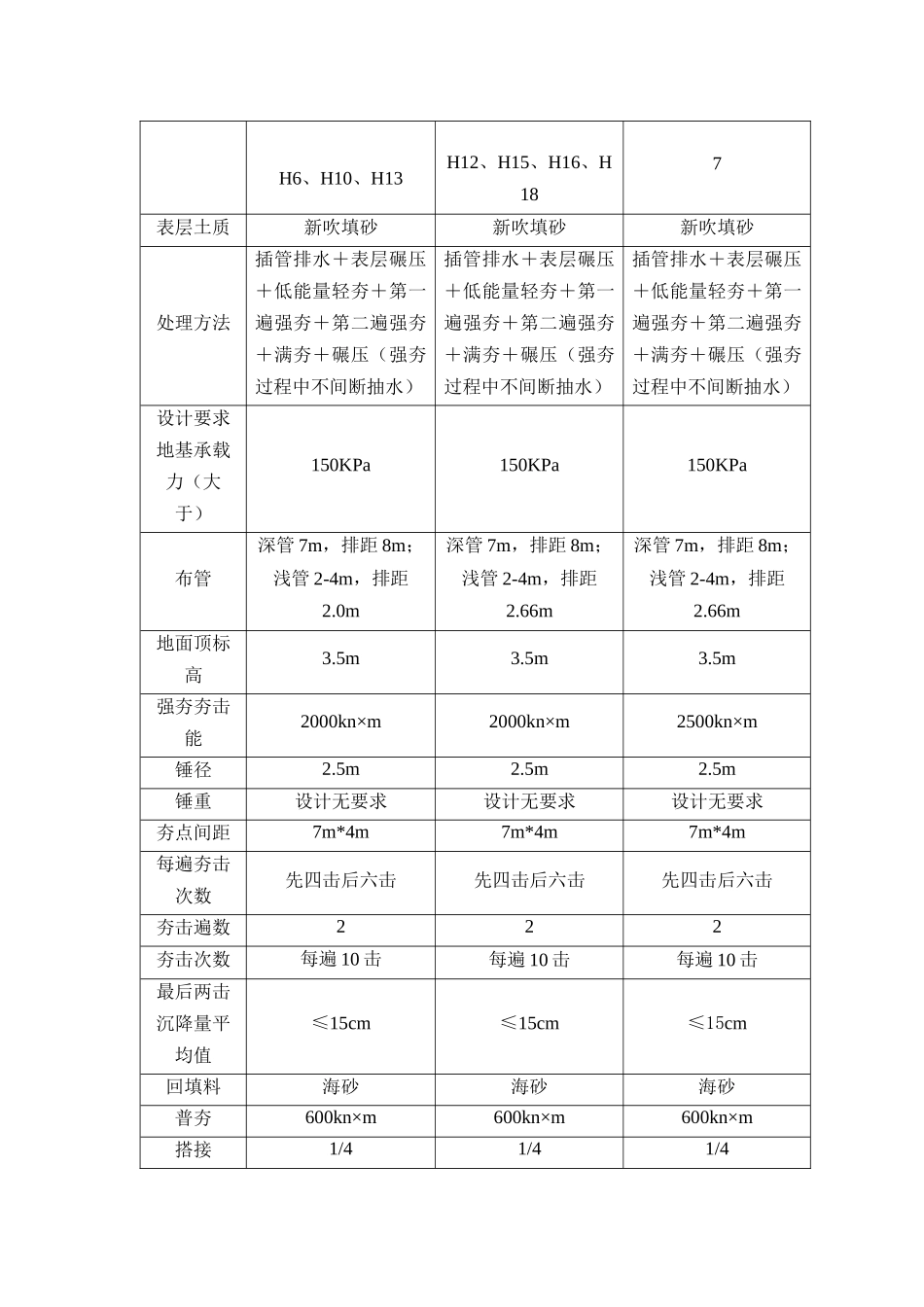

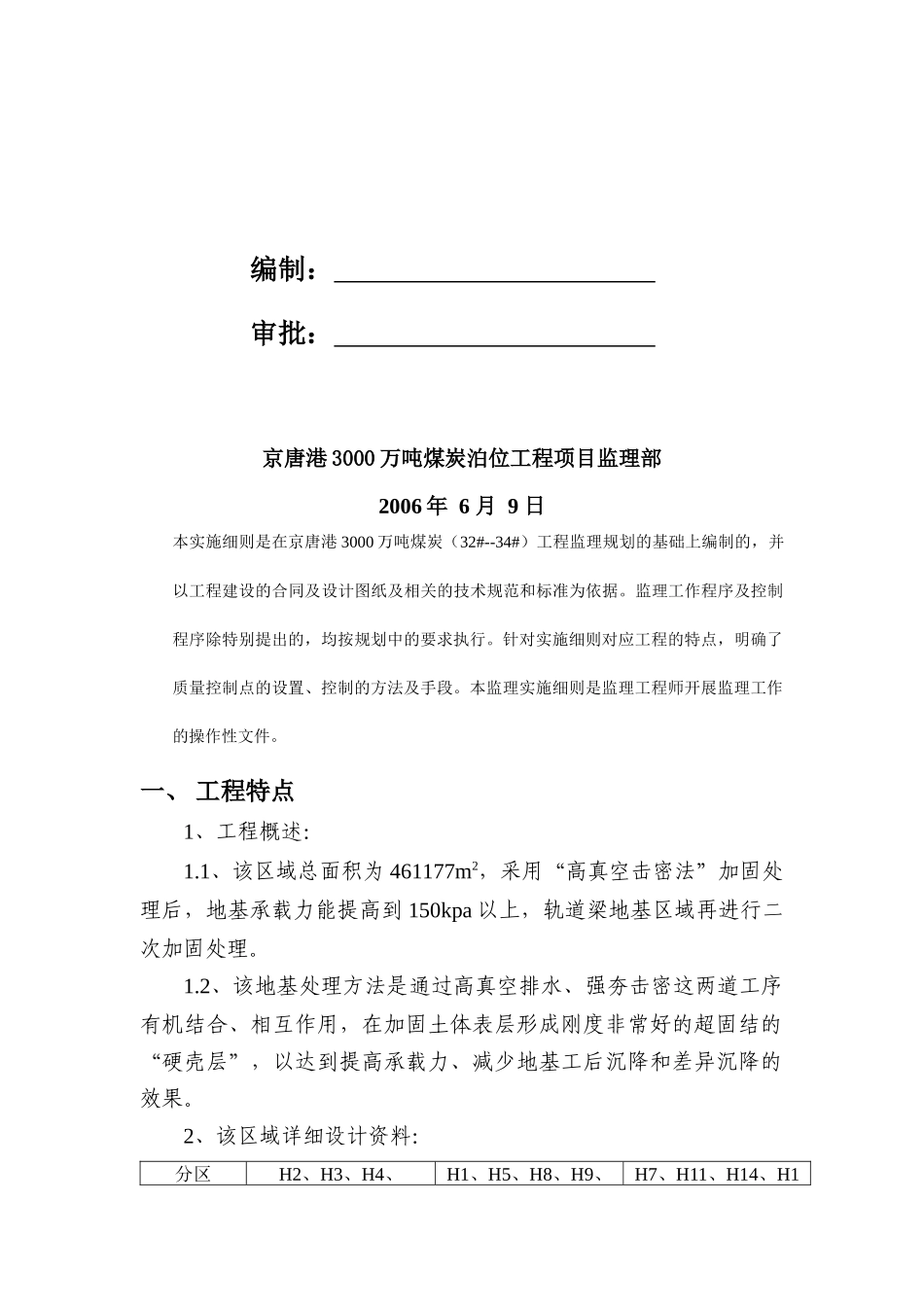

京唐港3000万吨煤炭泊位工程项目京唐港陆域高真空击密处理地基工程（高真空击密处理地基）监理实施细则编制：审批：京唐港3000万吨煤炭泊位工程项目监理部2006年6月9日本实施细则是在京唐港3000万吨煤炭（32#--34#）工程监理规划的基础上编制的，并以工程建设的合同及设计图纸及相关的技术规范和标准为依据。监理工作程序及控制程序除特别提出的，均按规划中的要求执行。针对实施细则对应工程的特点，明确了质量控制点的设置、控制的方法及手段。本监理实施细则是监理工程师开展监理工作的操作性文件。一、工程特点1、工程概述：1.1、该区域总面积为461177m2，采用“高真空击密法”加固处理后，地基承载力能提高到150kpa以上，轨道梁地基区域再进行二次加固处理。1.2、该地基处理方法是通过高真空排水、强夯击密这两道工序有机结合、相互作用，在加固土体表层形成刚度非常好的超固结的“硬壳层”，以达到提高承载力、减少地基工后沉降和差异沉降的效果。2、该区域详细设计资料：分区H2、H3、H4、H1、H5、H8、H9、H7、H11、H14、H1H6、H10、H13H12、H15、H16、H187表层土质新吹填砂新吹填砂新吹填砂处理方法插管排水＋表层碾压＋低能量轻夯＋第一遍强夯＋第二遍强夯＋满夯＋碾压（强夯过程中不间断抽水）插管排水＋表层碾压＋低能量轻夯＋第一遍强夯＋第二遍强夯＋满夯＋碾压（强夯过程中不间断抽水）插管排水＋表层碾压＋低能量轻夯＋第一遍强夯＋第二遍强夯＋满夯＋碾压（强夯过程中不间断抽水）设计要求地基承载力（大于）150KPa150KPa150KPa布管深管7m，排距8m；浅管2-4m，排距2.0m深管7m，排距8m；浅管2-4m，排距2.66m深管7m，排距8m；浅管2-4m，排距2.66m地面顶标高3.5m3.5m3.5m强夯夯击能2000kn×m2000kn×m2500kn×m锤径2.5m2.5m2.5m锤重设计无要求设计无要求设计无要求夯点间距7m*4m7m*4m7m*4m每遍夯击次数先四击后六击先四击后六击先四击后六击夯击遍数222夯击次数每遍10击每遍10击每遍10击最后两击沉降量平均值≤15cm≤15cm≤15cm回填料海砂海砂海砂普夯600kn×m600kn×m600kn×m搭接1/41/41/4满夯遍数222碾压200kn200kn200kn包含区块684总面积万m2约20.84约17.66约7.66注：点夯及满夯过程中，封管抽水应继续进行。3、工程特点分析3.1、该区域为吹填区，地基土含水量极高，强度非常低，所以在本地基处理中的主要任务是排水，同时在此基础上进行有效的强夯击密，从而降低土体含水量，提高土体密实度，最终达到地基承载力设计要求。3.2、该区施工作业面大，区域划分较多，地质条件复杂。二、监理依据及其标准：1、规范标准《港口工程质量检验评定标准》（JTJ221-98）《港口工程质量检验评定标准》（JTJ221-98）局部修订《建筑地基处理技术规范》（JGJ79-2002）交通部《港口工程施工手册》2、本工程设计图纸。3、经审批的施工组织设计。4、与本工程相关的设计文件、技术资料。5、经批准的监理规划。6、建设工程委托监理合同及建设工程施工合同文件。7、监理规范及我公司有关监理规定。8、堆场区的地质勘察报告。三、监理控制要点1、认真仔细查看施工图，将问题汇总，在设计交底会上澄清解决或以书面报告形式提交甲方，确保设计意图在本工程中实施。2、组织对施工单位的专项施工方案进行审查，要求施工单位充分考虑到各种工况下的施工质量，制定具体的实施措施。3、承包单位的质量保证体系及各岗位人员资质并检查其到岗情况。4、按监理报验程序进行施工过程质量控制。5、做好控制点的平行检测及记录。四.监理工作流程：监理工作流程NYNYNNY五、工程质量目标值：分区H2、H3、H4、H1、H5、H8、H9、H7、H11、H14、H17施工方案报审监理复核工程开工申请监理审验场地平整、原地面高程测量、土方交接分区分项跟踪旁站监理监理审验进场机械报验监理复验开夯监理见证布管放线、做标记、抽水、表层碾压监理复验机械进场夯点放线、做标记、定锤高监理见证H6、H10、H13H12、H15、H16、H18表层土质新吹填砂新吹填砂新吹填砂处理方法插管排水＋表层碾压＋低能量轻夯＋第一遍强夯＋第二遍强夯＋满夯＋碾压（强夯过程中不间断抽水）插管排水＋表层碾压＋低能量轻夯＋第一遍强夯＋第二遍强夯...
