烟囱、水塔与循环水系统工程施工组织设计VIP免费

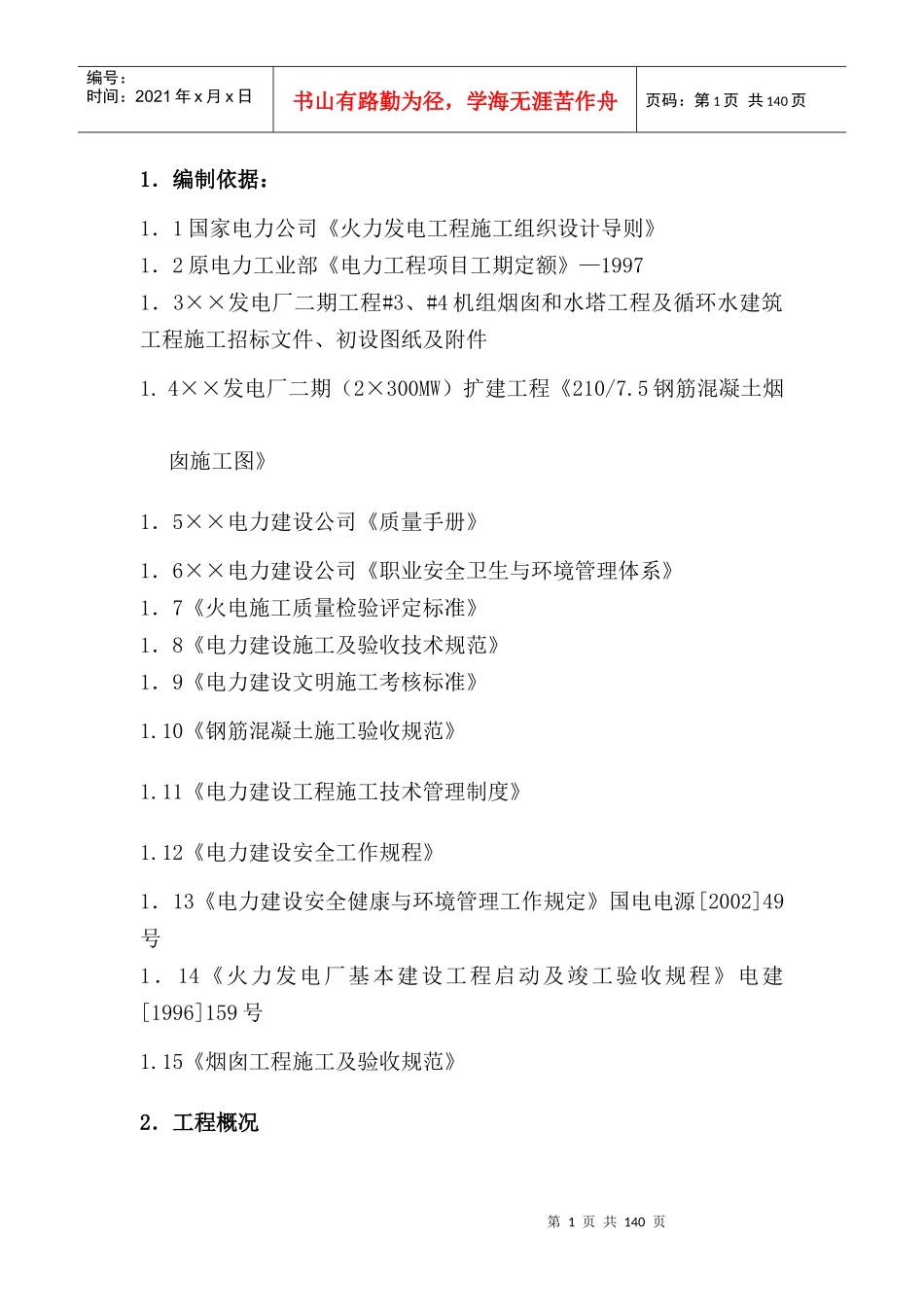

烟囱、水塔与循环水系统工程施工组织设计_第1页
1/140

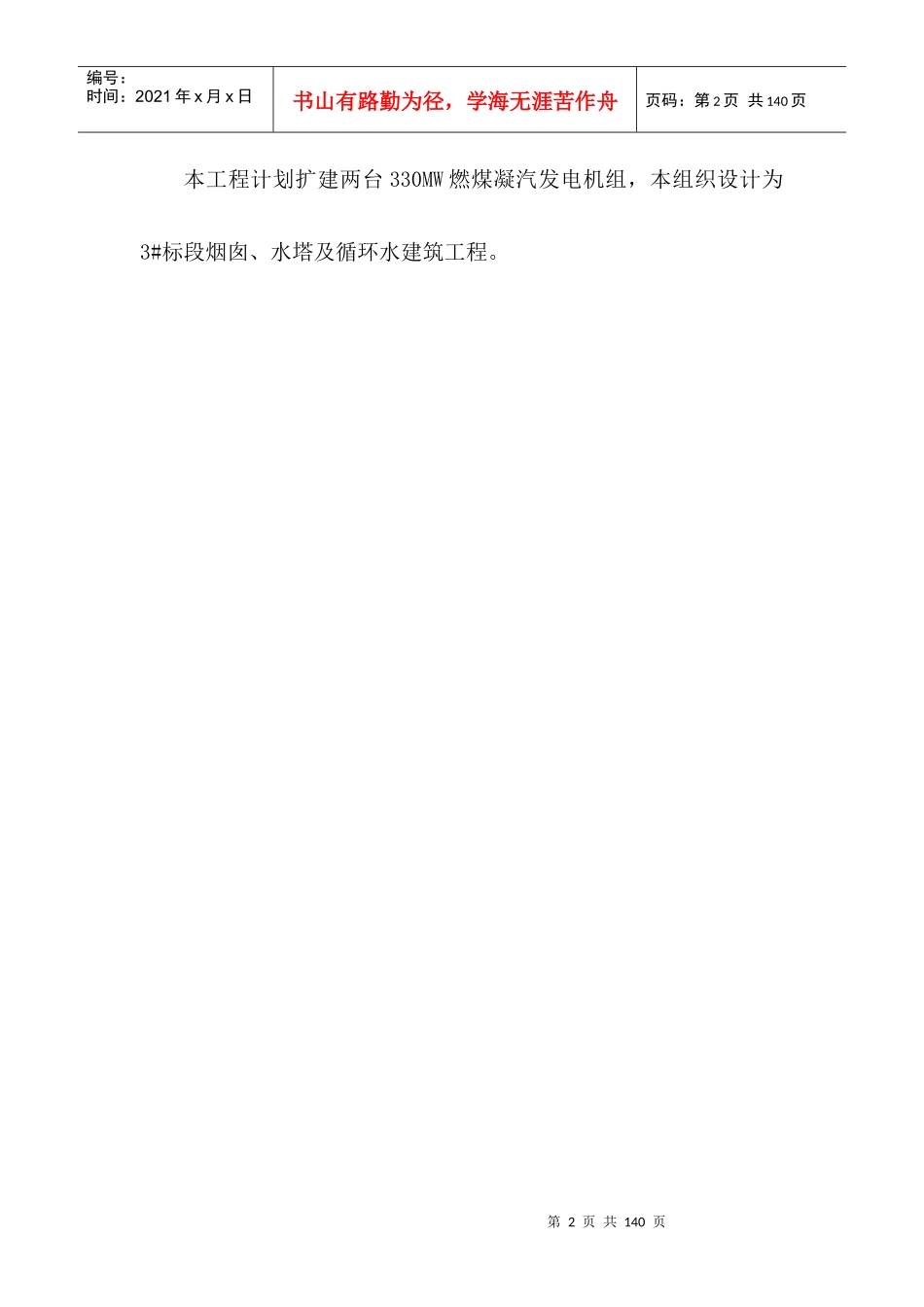

烟囱、水塔与循环水系统工程施工组织设计_第2页
2/140

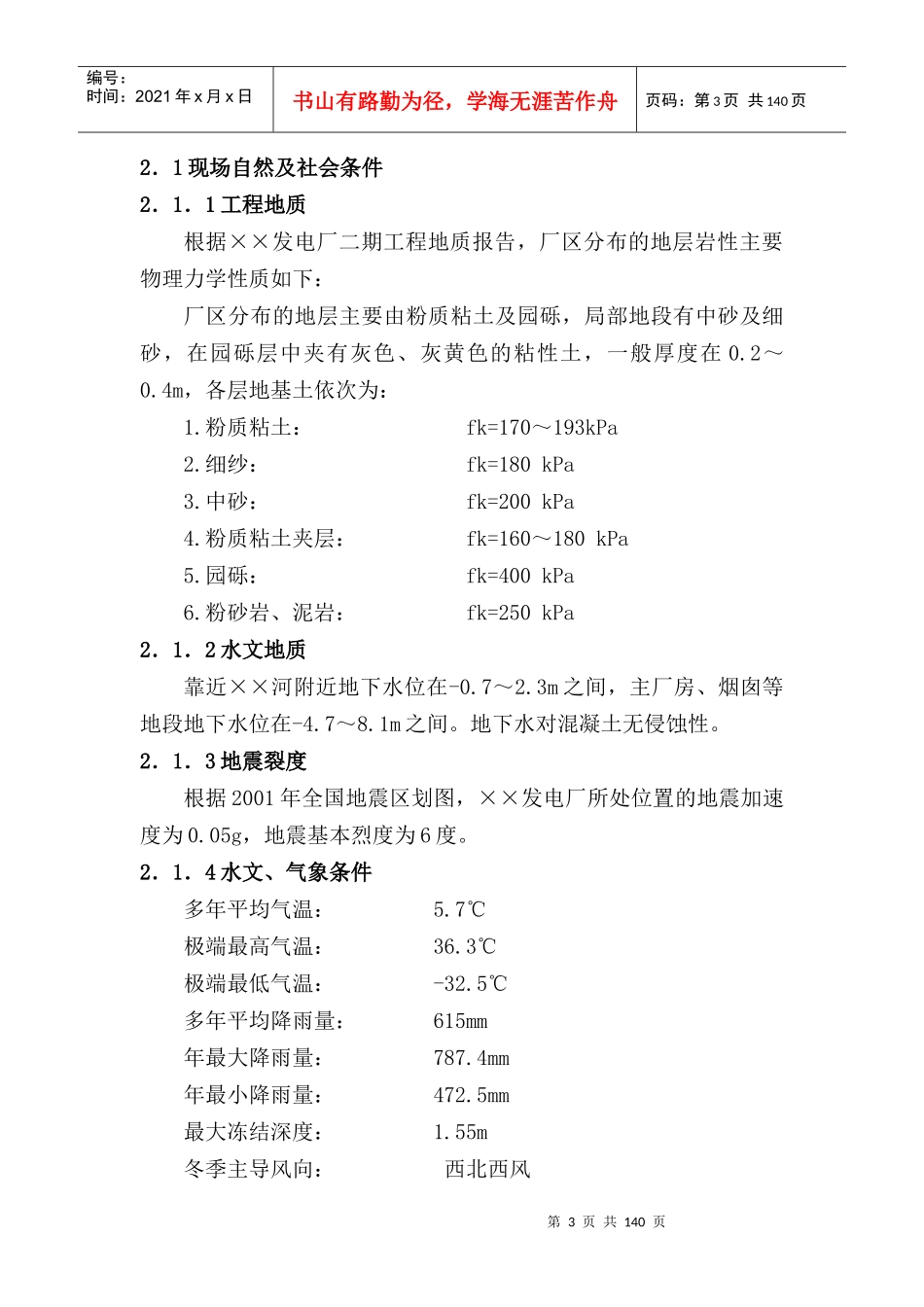

烟囱、水塔与循环水系统工程施工组织设计_第3页
3/140
第1页共140页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共140页1.编制依据:1.1国家电力公司《火力发电工程施工组织设计导则》1.2原电力工业部《电力工程项目工期定额》—19971.3××发电厂二期工程#3、#4机组烟囱和水塔工程及循环水建筑工程施工招标文件、初设图纸及附件1.4××发电厂二期(2×300MW)扩建工程《210/7.5钢筋混凝土烟囱施工图》1.5××电力建设公司《质量手册》1.6××电力建设公司《职业安全卫生与环境管理体系》1.7《火电施工质量检验评定标准》1.8《电力建设施工及验收技术规范》1.9《电力建设文明施工考核标准》1.10《钢筋混凝土施工验收规范》1.11《电力建设工程施工技术管理制度》1.12《电力建设安全工作规程》1.13《电力建设安全健康与环境管理工作规定》国电电源[2002]49号1.14《火力发电厂基本建设工程启动及竣工验收规程》电建[1996]159号1.15《烟囱工程施工及验收规范》2.工程概况第2页共140页第1页共140页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共140页本工程计划扩建两台330MW燃煤凝汽发电机组,本组织设计为3#标段烟囱、水塔及循环水建筑工程。第3页共140页第2页共140页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共140页2.1现场自然及社会条件2.1.1工程地质根据××发电厂二期工程地质报告,厂区分布的地层岩性主要物理力学性质如下:厂区分布的地层主要由粉质粘土及园砾,局部地段有中砂及细砂,在园砾层中夹有灰色、灰黄色的粘性土,一般厚度在0.2~0.4m,各层地基土依次为:1.粉质粘土:fk=170~193kPa2.细纱:fk=180kPa3.中砂:fk=200kPa4.粉质粘土夹层:fk=160~180kPa5.园砾:fk=400kPa6.粉砂岩、泥岩:fk=250kPa2.1.2水文地质靠近××河附近地下水位在-0.7~2.3m之间,主厂房、烟囱等地段地下水位在-4.7~8.1m之间。地下水对混凝土无侵蚀性。2.1.3地震裂度根据2001年全国地震区划图,××发电厂所处位置的地震加速度为0.05g,地震基本烈度为6度。2.1.4水文、气象条件多年平均气温:5.7℃极端最高气温:36.3℃极端最低气温:-32.5℃多年平均降雨量:615mm年最大降雨量:787.4mm年最小降雨量:472.5mm最大冻结深度:1.55m冬季主导风向:西北西风第4页共140页第3页共140页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共140页夏季主导风向:东南风多年平均相对湿度:68.8%多年平均风速:3.5m/s多年最大积雪厚度:39cm2.1.5交通运输条件电厂运输系统由公路和铁路组成。公路从××到××65公里,路面为国家二级标准,路面状况良好。铁路方面厂内有专用线与铁路网相连。厂区的施工道路入口有两个:一个是在厂区西北跨××河桥进厂区入口,此入口可作为土建砂石、成品混凝土等材料进入施工区的入口,厂外运输道路为混凝土路面,现已建成;另一个是在厂区东侧经厂外公路进厂区入口,此入口可作为施工人员及机械、设备等进入施工场地内的主要通道,同时该入口也是一期生产货物的入口,路面宽7.0m,混凝土路面,现已建成。在施工区内的施工道路,分为主要道路和次要道路两种。位于扩建端的道路是整个施工区内贯穿西北—东南的施工主干道。除此以外,在锅炉及汽机施工区周围的道路为6.0m宽的主要道路,混凝土路面;在其他附属施工生产区周围的道路为4.0m宽的泥结碎石路面。主要道路和次要道路的路两侧均设排水明沟,以排除施工期间的场地积水。在厂区卸煤铁路线侧建设长65m、宽15m卸货站台,与卸货站台连接的道路在厂区内形成。2.1.6社会人文概况第5页共140页第4页共140页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共140页××市系属××省××州的一个县级市,地处中、俄、朝三国交界处,是我国新型的对外开放城市。目前,××市工业以生产煤炭为主,农业以水田和经济果林为主。市政基础设施正在开发与建设,××省人民政府以×政发〔1992〕23号文颁发了××市国民经济和社会发展计划在省实行单列的规定。施工范围及主要工程量2.2建构筑物概况及主要工程量2.2.1建构筑物概况烟囱基础采用...
