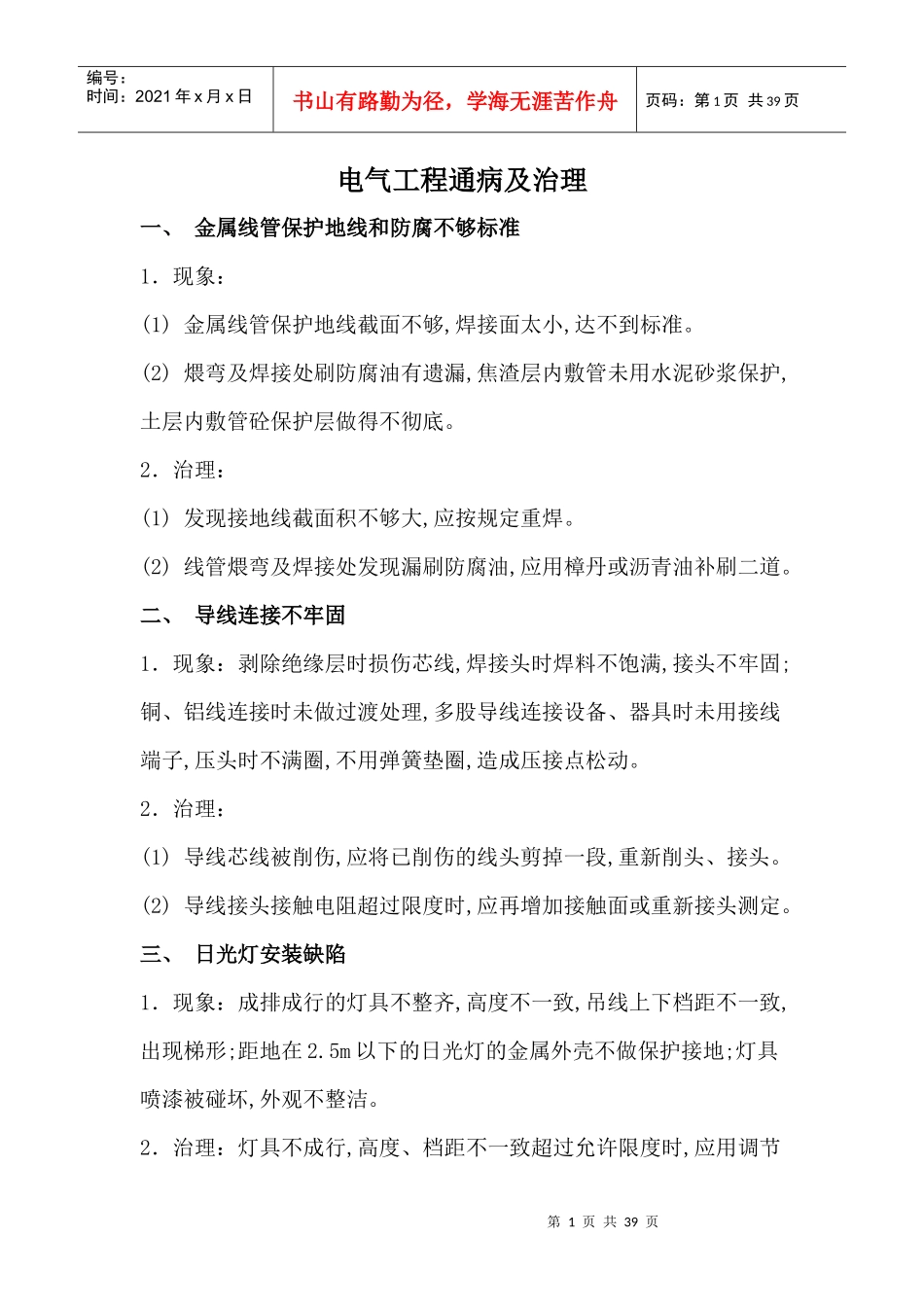

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页电气工程通病及治理一、金属线管保护地线和防腐不够标准1．现象：(1)金属线管保护地线截面不够,焊接面太小,达不到标准。(2)煨弯及焊接处刷防腐油有遗漏,焦渣层内敷管未用水泥砂浆保护,土层内敷管砼保护层做得不彻底。2．治理：(1)发现接地线截面积不够大,应按规定重焊。(2)线管煨弯及焊接处发现漏刷防腐油,应用樟丹或沥青油补刷二道。二、导线连接不牢固1．现象：剥除绝缘层时损伤芯线,焊接头时焊料不饱满,接头不牢固;铜、铝线连接时未做过渡处理,多股导线连接设备、器具时未用接线端子,压头时不满圈,不用弹簧垫圈,造成压接点松动。2．治理：(1)导线芯线被削伤,应将已削伤的线头剪掉一段,重新削头、接头。(2)导线接头接触电阻超过限度时,应再增加接触面或重新接头测定。三、日光灯安装缺陷1．现象：成排成行的灯具不整齐,高度不一致,吊线上下档距不一致,出现梯形;距地在2.5m以下的日光灯的金属外壳不做保护接地;灯具喷漆被碰坏,外观不整洁。2．治理：灯具不成行,高度、档距不一致超过允许限度时,应用调节第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页板调整;2.5m以下的金属灯具没有保护接地线时,应一律用2.5mm2的软铜线连接保护地线。四、花灯及组合式灯具安装缺陷1．现象：花灯金属外壳带电;花灯不牢固甚至掉下;花灯不在分格中心或不对称;吊灯法兰盖不住孔洞,严重影响了厅堂的整齐美观。在木结构吊顶板下安装组合式吸顶灯,防火处理不认真,有烤焦木顶棚的现象,甚至着火。2．治理：金属灯具外壳带电,必须重新连接良好的保护接地线;必须凿出结构钢筋,用12mm镀锌园钢重新做吊钩挂于结构主筋上来吊挂花灯;分格吊顶高级装饰的花灯,应换分格板,调整灯位,重新开孔装灯。五、铜（铝）母带安装缺陷1．现象：母带和设备搭接不严密,瓷瓶支持点间距不一致。接头缝隙超过规定,未做接触电阻测定。铝母带未做去除氧化层和搪锡处理。相序、相色涂得不严格。二次线的线头护套、接线端子、熔断器型号规格都不统一。2．治理：卸下未作处理的铝母带压接头,搪锡后重新压接。接头未作接触电阻测试记录的,应一律采用双臂电桥测定,并作好记录。相色未刷或未刷齐者,应按规定的相色补刷齐全。六、避雷网(带)焊接不够1．现象：避雷网(带)焊接头搭接长度不够,电焊时咬边,因而减小了第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页园钢的截面积。焊接处未作防腐处理。2．治理：发现电焊面积不够和电弧缺口咬边,应加焊补齐。焊接处涂防锈油漆二道。七、避雷引下线漏做断接卡子和接地电阻测试点1．现象：高层建筑利用建筑物的柱子钢筋作引下线,或柱子内附加引下线时,没有在首层预焊出测量接地电阻值的测试点,以致无法测量避雷系统的接地电阻。2．治理：施工阶段发现未作断接卡子和测试点时,应凿出柱子主筋,补焊出接地电阻测试点。电气工程质量预控一、金属线管保护地线和防腐不够标准1.施工准备：钢管质量应符合要求,有出厂合格证。管箍、铁制灯头盒、开关盒、接线盒,其金属厚应不小于1.2mm,面板安装孔与地线焊接脚齐全。按图纸要求暗敷设钢管,其路线宜选最近,并应减少弯曲。线管敷设采用丝扣连接时,管箍两端必须焊接跨接地线,每端焊接长度应不小于圆钢直径的6倍,并两面施焊。钢管内外应刷防腐漆。2.操作工艺：钢管暗敷设的工艺流程为:钢管预制加工(包括冷、热煨管等)、稳住盒箱、管路连接、暗管敷设方式、地线焊接和防腐处理。施工前应检查钢管防腐漆刷涂是否符合要求。基础钢管敷设施工:基础管路敷设时按计划管路施工。如果设计进线为导线或电缆穿第4页共39页第3页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共39页钢管保护进配电箱柜,则应做好钢管穿墙处的预留工作。根据穿墙管穿过墙的数量、标高情况、钢管的管径在基础墙预留出300×300mm的洞口,基础回填时及时将做好防腐的钢管埋入土层中分层夯实。这样做的目的是为了防备基础不均匀沉降时管子不致受到破坏,同时也可避免交叉施工时...
