晋城市煤矿安全(瓦斯)监控系统验收标准1VIP专享VIP免费

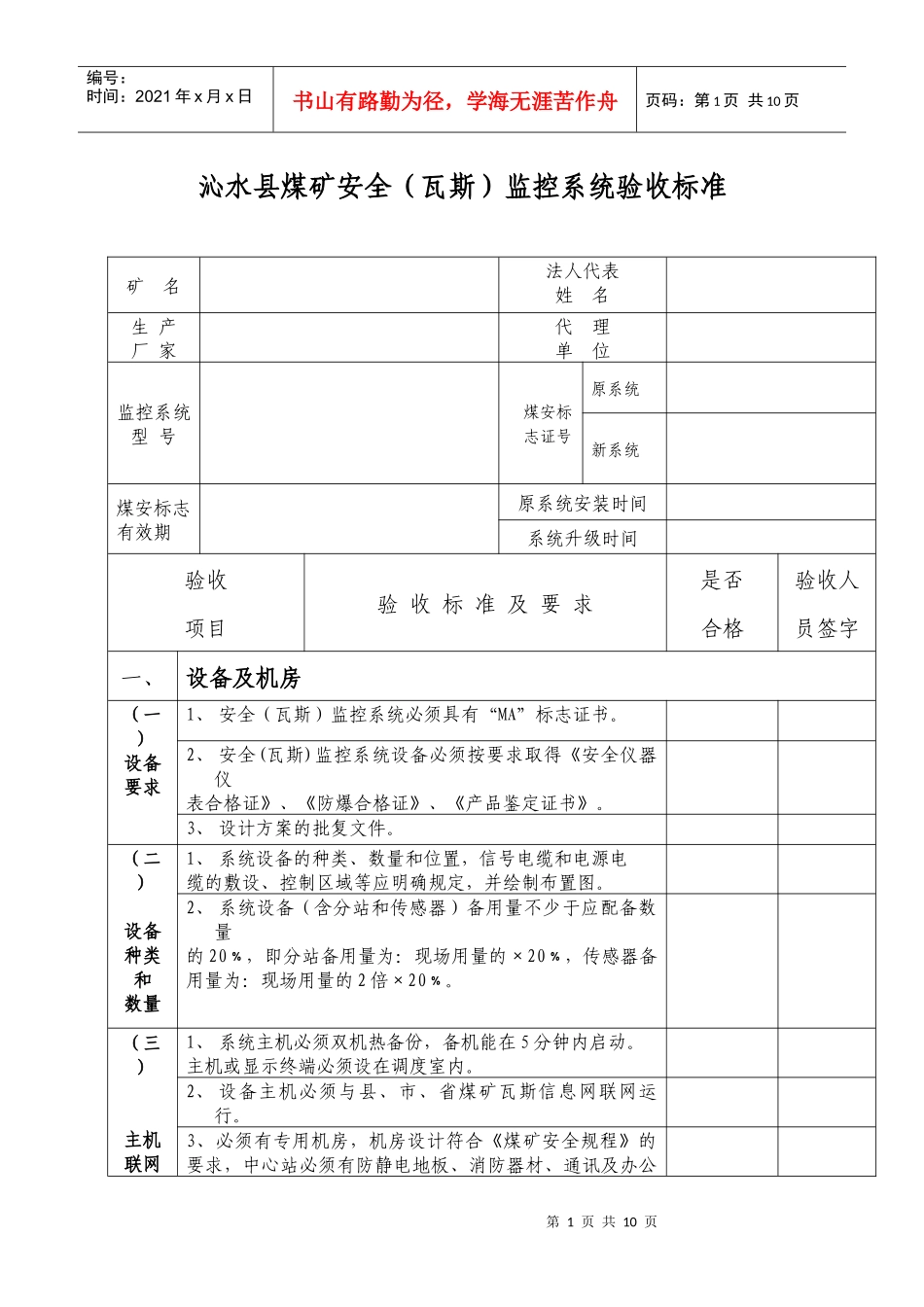

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页沁水县煤矿安全（瓦斯）监控系统验收标准矿名法人代表姓名生产厂家代理单位监控系统型号煤安标志证号原系统新系统煤安标志有效期原系统安装时间系统升级时间验收项目验收标准及要求是否合格验收人员签字一、设备及机房（一）设备要求1、安全（瓦斯）监控系统必须具有“MA”标志证书。2、安全(瓦斯)监控系统设备必须按要求取得《安全仪器仪表合格证》、《防爆合格证》、《产品鉴定证书》。3、设计方案的批复文件。（二）设备种类和数量1、系统设备的种类、数量和位置，信号电缆和电源电缆的敷设、控制区域等应明确规定，并绘制布置图。2、系统设备（含分站和传感器）备用量不少于应配备数量的20﹪，即分站备用量为：现场用量的×20﹪，传感器备用量为：现场用量的2倍×20﹪。（三）主机联网1、系统主机必须双机热备份，备机能在5分钟内启动。主机或显示终端必须设在调度室内。2、设备主机必须与县、市、省煤矿瓦斯信息网联网运行。3、必须有专用机房，机房设计符合《煤矿安全规程》的要求，中心站必须有防静电地板、消防器材、通讯及办公第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页及机房要求设施。4、地面中心站应双回路供电并配备不小于2小时的在线式不间断电源，对实现联网的主机装备硬软件防火墙等网络安全设备，必须有声光报警装置和18端口可配置交换机。5、地面中心站必须有防雷保护措施，机房的防雷接地设施必须齐全可靠。二、安装及使用（一）传感器的安装1、按照《煤矿安全规程》的要求绘制安全监控系统设备布置图。2、接入系统的各类传感器应符合《AQ6201-2006》的规定，稳定性不小于15天。3、煤矿必须按矿用产品安全标志证书规定的型号选择传感器，断电控制器等关联设备，严禁对不同系统间的设备进行置换。4、井下分站宜设置在便于观察、调试、检验及支护良好无滴水、无杂物的进风巷道或硐室中，安设时应垫支架或悬挂在巷道中，使其距巷道底板不小于300㎜。5、甲烷、一氧化碳及温度传感器应垂直悬挂，距顶板（顶梁、屋顶）不得大于300mm,距巷道侧壁（墙壁）不得小于200mm,并应安装维护方便，不影响行人和行车。6、模拟量传感器应设置在能正确反映被测物理量的位置。开关量传感器应设置在能正确反映被监测状态的位置。声光报警器应设置在经常有人工作便于观察的地点。7、安全监控设备之间必须使用阻燃电缆连接，严禁与调度电话电线和动力电缆等共用。8、隔爆兼本质安全型防爆电源宜设置在采区变电所。安全监控设备的供电电源必须取自被控开关的电源侧，严禁接在被控开关的负荷侧。宜为井下安全监控设备提供专用供电电源。9、低瓦斯矿井采煤工作面及回风巷必须设置甲烷传感器。10、高瓦斯和煤（岩）与瓦斯突出矿井必须在工作面及其回风巷、工作面上隅角设置甲烷传感器，高瓦斯和煤与瓦斯突出矿井采煤工作面的回风巷长度大于1千米时必须在回风巷中部增设甲烷传感器。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页11、采煤工作面采用串联通风时，被串工作面的进风巷必须设置甲烷传感器。12、采煤机必须设置机载式甲烷断电仪或便携式甲烷检测报警仪。13、若煤（岩）与瓦斯突出矿井采煤工作面的甲烷传感器不能控制其进风巷内全部非本质安全型电气设备必须在进风巷设置甲烷传感器。14、低瓦斯矿井的煤巷、半煤岩巷和有瓦斯涌出的岩巷掘进工作面必须在工作面设置甲烷传感器。15、高瓦斯、煤（岩）与瓦斯突出矿井必须在掘进工作面及其回风流中设置甲烷传感器；高瓦斯和煤与瓦斯突出矿井掘进工作面长度大于1千米时必须掘进巷道中部增设甲烷传感器。16、掘进工作面采用串联通风时必须在被串掘进工作面的局部通风机前设置甲烷传感器。17、掘进机必须设置机载式甲烷断电仪或便携式甲烷检测报警仪。18、设在回风流中的机电设备硐室的进风侧必须设置甲烷传感器。19、高瓦斯矿井进风的主要运输巷道内使用架线电机车时，装煤点、瓦斯涌出巷道的下风流中必须安装甲烷传感器。20、在煤（岩）与...
