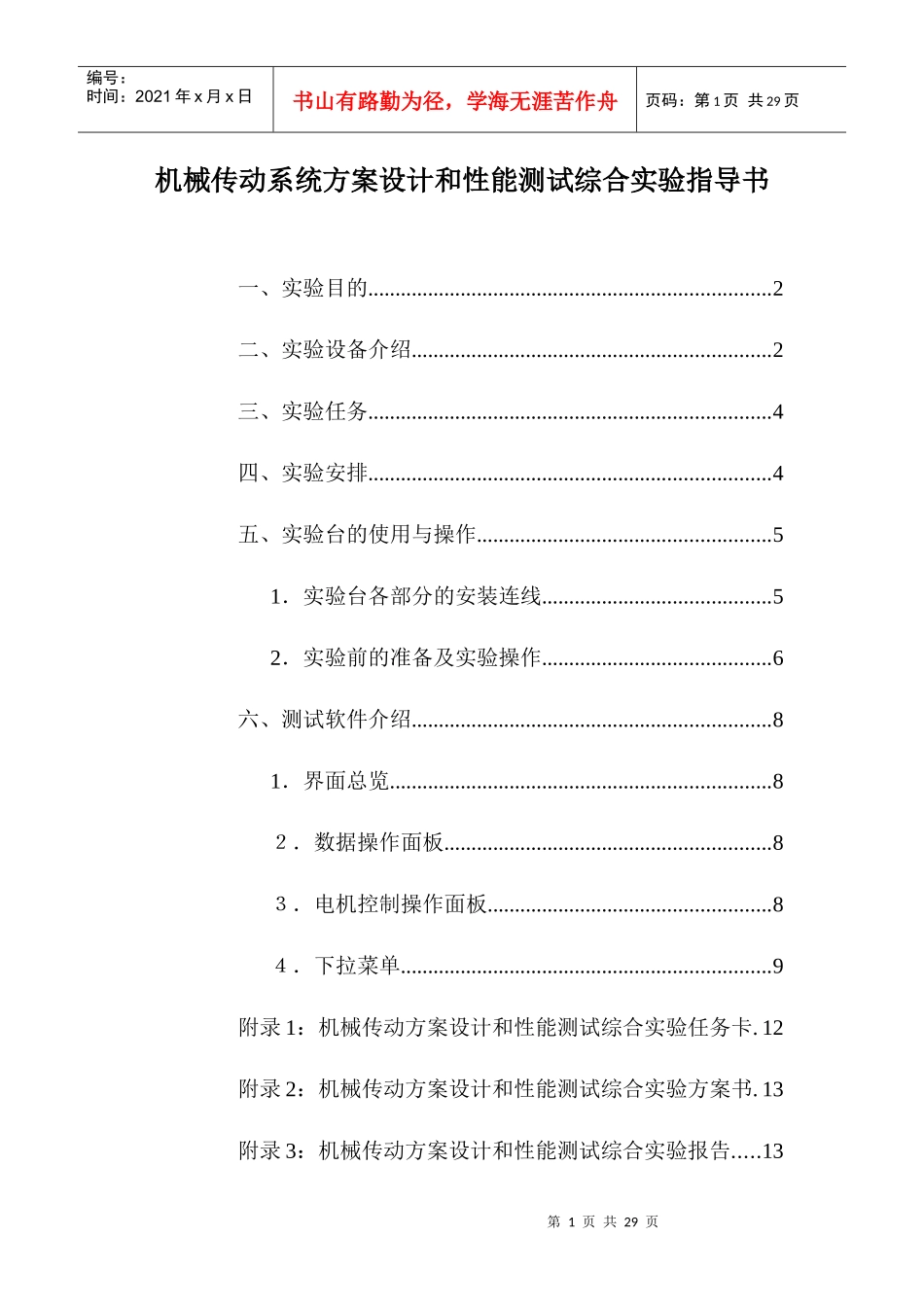

第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共29页机械传动系统方案设计和性能测试综合实验指导书一、实验目的..........................................................................2二、实验设备介绍..................................................................2三、实验任务..........................................................................4四、实验安排..........................................................................4五、实验台的使用与操作......................................................51．实验台各部分的安装连线..........................................52．实验前的准备及实验操作..........................................6六、测试软件介绍..................................................................81．界面总览......................................................................8２．数据操作面板............................................................8３．电机控制操作面板....................................................8４．下拉菜单....................................................................9附录1：机械传动方案设计和性能测试综合实验任务卡.12附录2：机械传动方案设计和性能测试综合实验方案书.13附录3：机械传动方案设计和性能测试综合实验报告.....13第2页共29页第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共29页附录4：实验系统各模块展示.............................................14附录５：转矩转速传感器介绍............................................25附录6:实验注意事项..........................................................27一、实验目的1.培养学生根据机械传动实验任务，进行自主实验的能力。实验在“机械传动性能综合测试实验台”上进行，实验室提供机械传动装置和测试设备资料，学生根据实验任务自主设计实验方案，写出实验方案书，搭接传动系统进行测试，分析传动系统设计方案，写出实验报告。2.掌握机械传动合理布置的基本要求，机械传动方案设计的一般方法，并利用机械传动综合实验台对机械传动系统组成方案的性能进行测试，分析组成方案的特点；3.通过实验掌握机械传动性能综合测试的工作原理和方法，掌握计算机辅助实验的新方法。4.测试常用机械传动装置（如带传动、链传动、齿轮传动、蜗杆传动等）在传递运动与动力过程中的参数曲线(速度曲线、转矩曲线、传动比曲线、功率曲线及效率曲线等)，加深对常见机械传动性能的认识和理解；二、实验设备介绍“机械传动性能综合测试实验台”由机械传动装置、联轴器、变频电机、加载装置、和工控机几个模块组成，另外还有实验软件支持。系统性能参数的测量通过测试软件控制，安装在工控机主板上的两块转矩转速测试卡和转矩转速传感器联接。学生可以根据自己的实验方案进行传动连接、安装调试和测试，进行设计性实验、综合性实验或创新性实验。第3页共29页第2页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共29页1-变频调速电机2-联轴器3-转矩转速传感器4-试件5-加载与制动装置6-工控机7-电器控制柜8-台座实验台组成部件的主要技术参数如表1所示。表1组成部件技术参数备注变频调速电机550WZJ型转矩转速传感器Ⅰ.规格5N.m;输出讯号幅度不小于100mVⅡ.规格50N.m;输出讯号幅度不小于100mV机械传动装置(试件)直齿圆柱齿轮减速器i=5蜗杆减速器i=10V型带传动齿形带传动Pb=9.525Zb=80套筒滚子链传动Z1=17Z2=251台WPA50-1/10O型带3根1根08A型3根磁粉制动器额定转矩:50N.m激磁电流:2A允许滑差功率:1.1Kw加载装置工控机IPC-810A控制电机和负载采集数据打印曲线第4页共29页第3页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共29页三、实验任务在“机械传动性能综合测试实验台”上能开展典型机械传动装置性能测试、组合传动系统布置优化和新型机...
