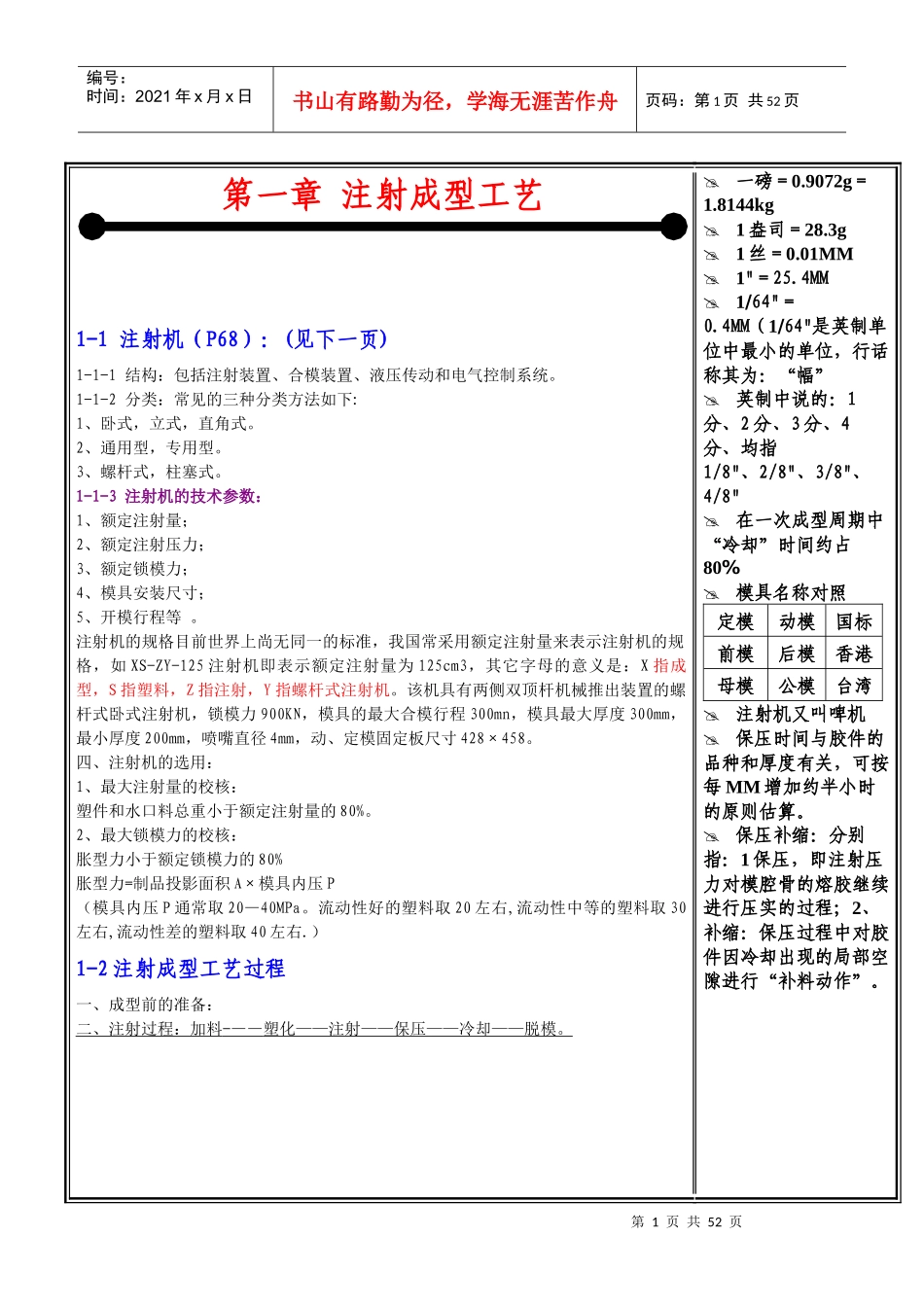

第1页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共52页第一章注射成型工艺1-1注射机（P68）：(见下一页)1-1-1结构：包括注射装置、合模装置、液压传动和电气控制系统。1-1-2分类：常见的三种分类方法如下:1、卧式，立式，直角式。2、通用型，专用型。3、螺杆式，柱塞式。1-1-3注射机的技术参数：1、额定注射量；2、额定注射压力；3、额定锁模力；4、模具安装尺寸；5、开模行程等。注射机的规格目前世界上尚无同一的标准，我国常采用额定注射量来表示注射机的规格，如XS-ZY-125注射机即表示额定注射量为125cm3，其它字母的意义是：X指成型，S指塑料，Z指注射，Y指螺杆式注射机。该机具有两侧双顶杆机械推出装置的螺杆式卧式注射机，锁模力900KN，模具的最大合模行程300mn，模具最大厚度300mm，最小厚度200mm，喷嘴直径4mm，动、定模固定板尺寸428×458。四、注射机的选用：1、最大注射量的校核：塑件和水口料总重小于额定注射量的80%。2、最大锁模力的校核：胀型力小于额定锁模力的80%胀型力=制品投影面积A×模具内压P（模具内压P通常取20—40MPa。流动性好的塑料取20左右,流动性中等的塑料取30左右,流动性差的塑料取40左右.）1-2注射成型工艺过程一、成型前的准备：二、注射过程：加料-——塑化——注射——保压——冷却——脱模。一磅＝0.9072g＝1.8144kg1盎司＝28.3g1丝＝0.01MM1"＝25.4MM1/64"＝0.4MM（1/64"是英制单位中最小的单位，行话称其为：“幅”英制中说的：1分、2分、3分、4分、均指1/8"、2/8"、3/8"、4/8"在一次成型周期中“冷却”时间约占80%模具名称对照定模动模国标前模后模香港母模公模台湾注射机又叫啤机保压时间与胶件的品种和厚度有关，可按每MM增加约半小时的原则估算。保压补缩：分别指：1保压，即注射压力对模腔骨的熔胶继续进行压实的过程；2、补缩：保压过程中对胶件因冷却出现的局部空隙进行“补料动作”。第2页共52页第1页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共52页1-3塑件的后处理：1-3-1退火处理:目的是消除或减小内应力,提高制品表面韧性.（1）烘箱或液体介质（如热水热油等）；（2）退火温度：塑件使用温度+（10～20）℃或塑件变形温度—（10～20）℃1-3-2调湿处理:主要针对尼龙制品，用于消除内应力，达到吸湿平衡，以稳定尺寸。（2）热水温度：100—120℃。1-4注射成型工艺条件一、温度：主要指料筒温度和模具温度。1、不同塑料的料温都不尽相同。2、料温太低不利于塑化，料温太高，易导致塑件出飞边，严重时将导致塑料发生降解。3、喷嘴的温度通常低于料筒的前段温度，以避免“流涎”现象。二、压力：包括注射压力,塑化压力（即背压）、保压力和锁模压力。1、塑件的尺寸越大，形状越复杂，壁厚越薄，要求注射压力越大。2、流动性好的塑料及形状简单的塑件，注射压力较小；玻璃化温度及黏度都较大的塑料，应用较高的注射压力。3、模具或熔胶温度较低时，宜用较大的注射压力。4、对于同一副模具，注射压力越大，注射速度也越快。三、成型周期：完成一次注射成型工艺过程所需的时间，包括合模时间，注射时间，保压时间，冷却时间，开模时间，顶出时间及其它时间（如放嵌件，喷脱模剂等）。其中保压时间和冷却时间占的比例最大，有时可达80%。本章关键词:1、塑料注射模具（又叫塑胶模）；2、注射机（又叫机）；(“啤”行话读：bie)3、额定注射量；4、额定锁模力；5、开模行程；6、胀型力；7、退火处理；调湿处理；第3页共52页第2页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共52页8、注射成型工艺条件：温度、压力、成型周期。第4页共52页第3页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共52页第二章注射模概述2-1什么是塑料注射模?塑料注射模一种可以重复地大批量地生产塑料零件或产品的一种生产工具。这种模具是靠成型零件在装配后形成的一个或多个型腔，来成型制品所需的形状。2-2注射模的分类1两板模：又叫大水口模,单分型面模，应用最普遍。2、三板模：又叫双分型...
