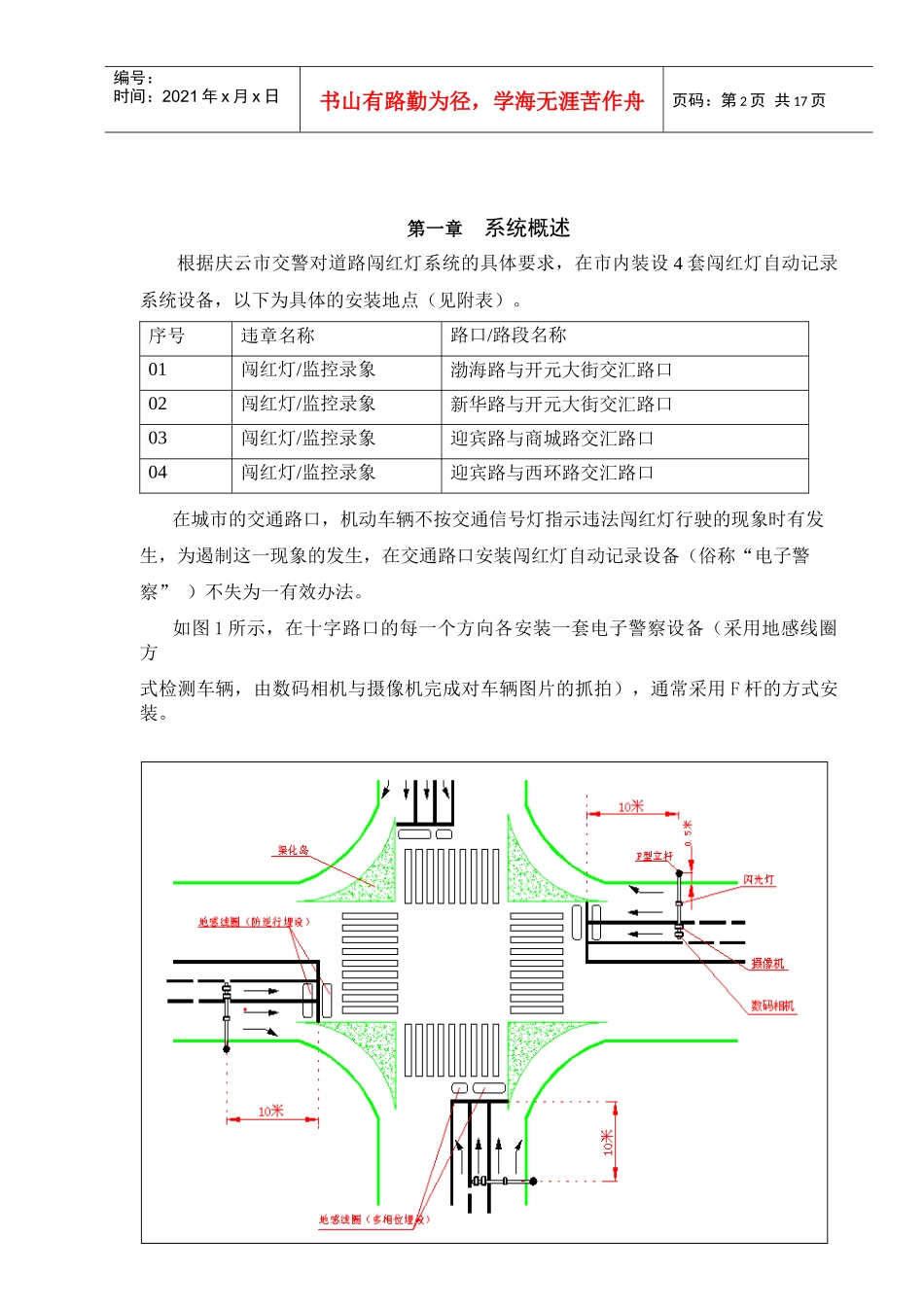

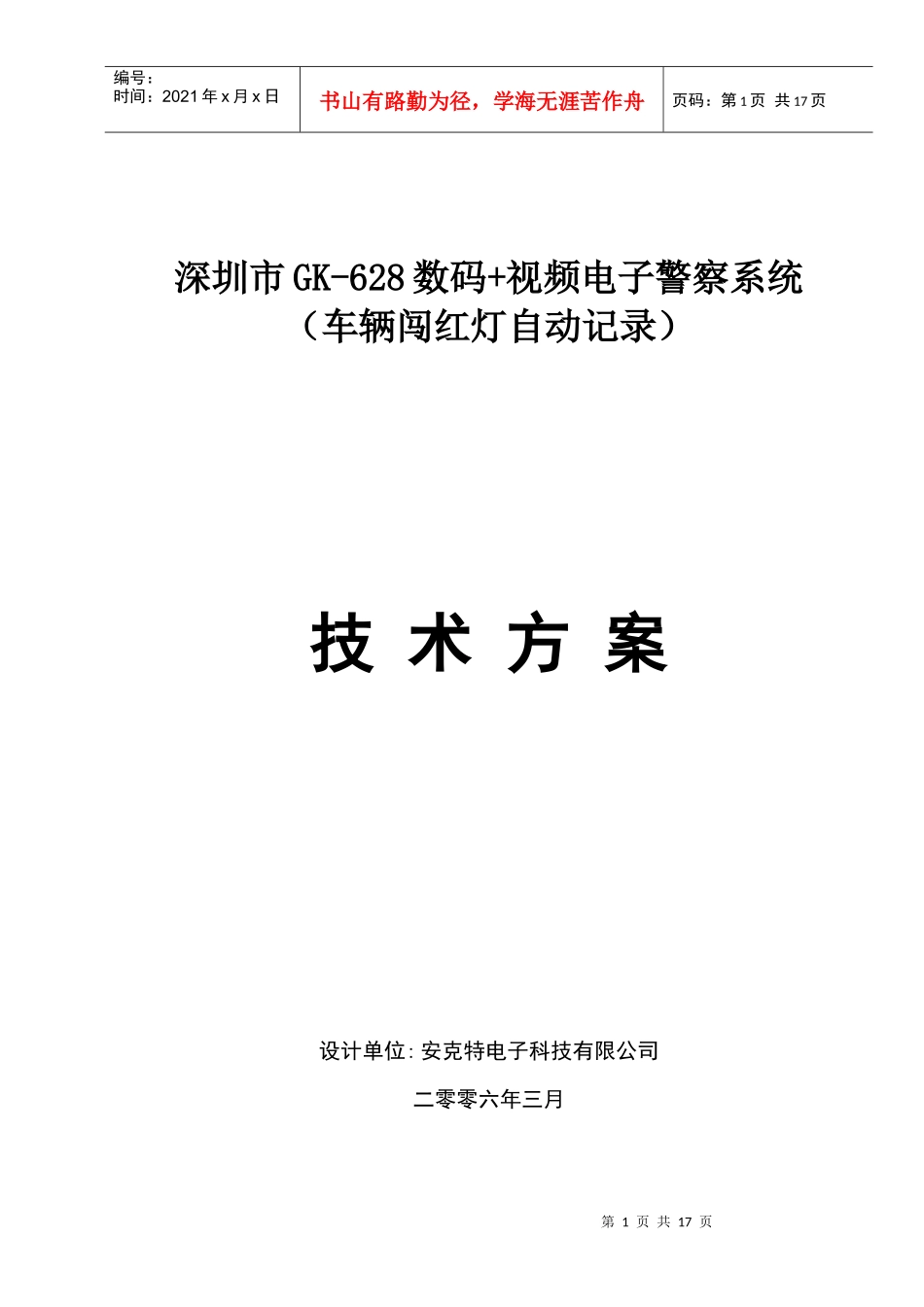

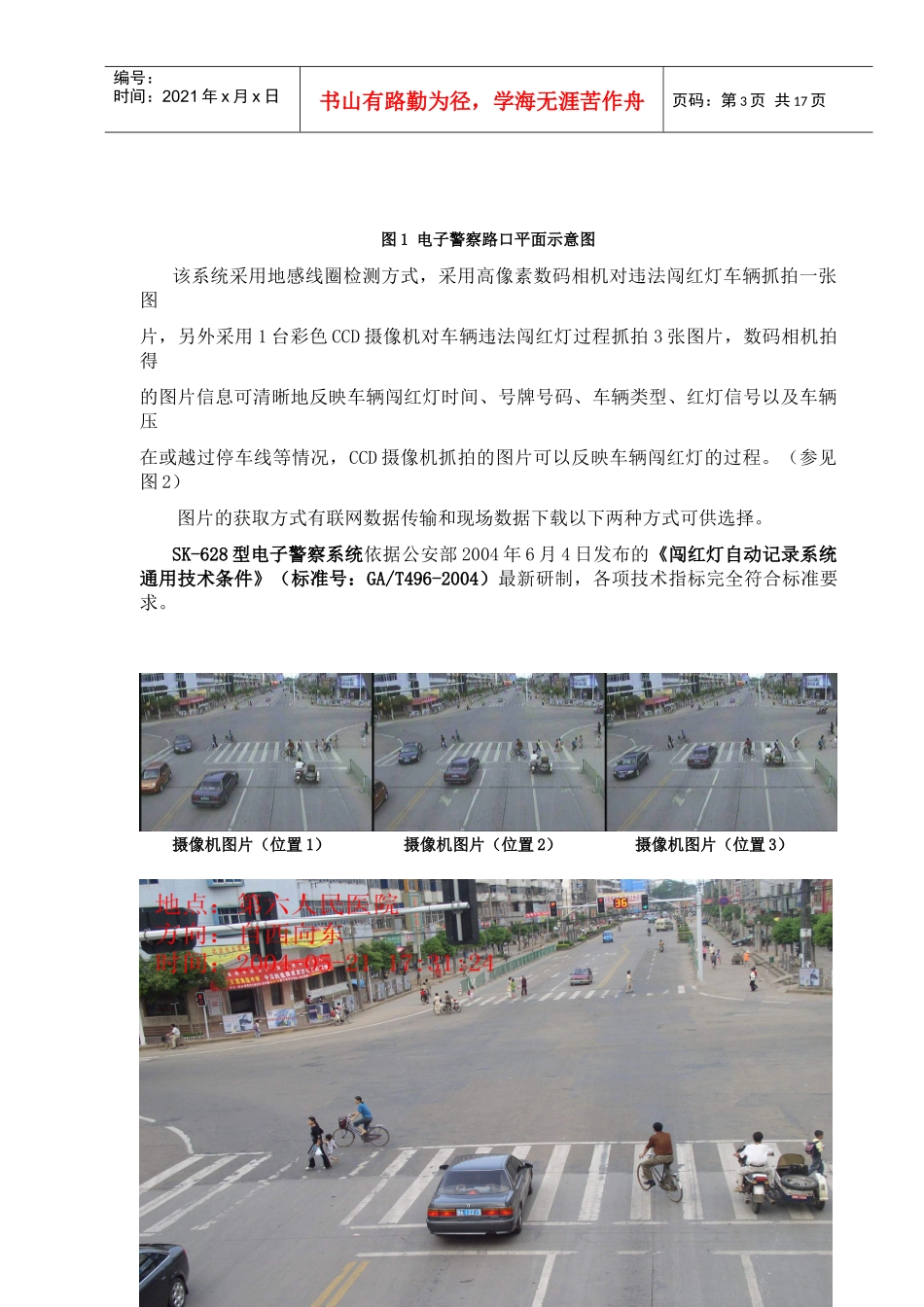

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页深圳市GK-628数码+视频电子警察系统（车辆闯红灯自动记录）技术方案设计单位:安克特电子科技有限公司二零零六年三月第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页第一章系统概述根据庆云市交警对道路闯红灯系统的具体要求，在市内装设4套闯红灯自动记录系统设备，以下为具体的安装地点（见附表）。序号违章名称路口/路段名称01闯红灯/监控录象渤海路与开元大街交汇路口02闯红灯/监控录象新华路与开元大街交汇路口03闯红灯/监控录象迎宾路与商城路交汇路口04闯红灯/监控录象迎宾路与西环路交汇路口在城市的交通路口，机动车辆不按交通信号灯指示违法闯红灯行驶的现象时有发生，为遏制这一现象的发生，在交通路口安装闯红灯自动记录设备（俗称“电子警察”）不失为一有效办法。如图1所示，在十字路口的每一个方向各安装一套电子警察设备（采用地感线圈方式检测车辆，由数码相机与摄像机完成对车辆图片的抓拍），通常采用F杆的方式安装。第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页图1电子警察路口平面示意图该系统采用地感线圈检测方式，采用高像素数码相机对违法闯红灯车辆抓拍一张图片，另外采用1台彩色CCD摄像机对车辆违法闯红灯过程抓拍3张图片，数码相机拍得的图片信息可清晰地反映车辆闯红灯时间、号牌号码、车辆类型、红灯信号以及车辆压在或越过停车线等情况，CCD摄像机抓拍的图片可以反映车辆闯红灯的过程。（参见图2）图片的获取方式有联网数据传输和现场数据下载以下两种方式可供选择。SK-628型电子警察系统依据公安部2004年6月4日发布的《闯红灯自动记录系统通用技术条件》（标准号：GA/T496-2004）最新研制，各项技术指标完全符合标准要求。摄像机图片（位置1）摄像机图片（位置2）摄像机图片（位置3）第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页数码相机图片图2闯红灯图片样本该系统最大的特点是利用数码相机与摄像机同时对违法闯红灯车辆进行抓拍。原有的数码相机式电子警察不能反映车辆闯红灯过程，而单纯采用摄像机的视频电子警察照片清晰度不足，JL-680VC利用了两者的优点的同时却克服了原有系统的缺点。第二章系统工作原理及组成2.1系统原理本系统以高性能的工控计算机为核心，采用数码相机和CCD摄像机作为拍照主体，运用电磁感应、数码照相、图像采集以及数字通讯等多种技术，实现对城市交通路口机动车辆闯红灯进行自动记录。具体工作流程：在红灯状态下由控制主机检测是否有机动车辆闯红灯，控制主机将检测到的信号送到工控计算机，由计算机控制数码相机对违法闯红灯车辆进行拍照（1张）和对摄像机图像进行捕捉（3张），图片均存储在工控机的硬盘内，然后由系统定量（当照片数量达到指定的数量）将工控机内的图片通过网络传回至远端的数据中心的计算机服务器，也可通过人工的方法在现场下载图片并带回数据中心的服务器，最后运用后台管理软件由各个计算机工作站完成图片的数据录入、存储、公告、处罚等工作。参见系统流程图（图3）。第5页共17页第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页图3系统流程图2.2系统组成系统由检测单元、拍照及图像采集单元、数据传输单元以及后台管理单元组成。2.2.1检测单元该单元包括地感线圈和检测主机。检测在红灯时是否有车辆违法闯红灯行驶，并将检测到的信号通过RS232送至路口工控机。地感线圈每车道埋设一组，灵敏度16级可调。根据线圈的埋设方式可检测逆行车辆并可统计车流量。路口的每一个方向均需要1套检测单元，且相互独立。车辆检测也可采用视频检测方式，但检测成功率不如地感线圈高。地感线圈数码相机USB线工控机RS-232CCD摄像机检测主机视频线第6页共17页第5页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共17页红绿灯信号数字复合光端机监控摄像头监控中心图4检测、拍照和监控单元示意...
