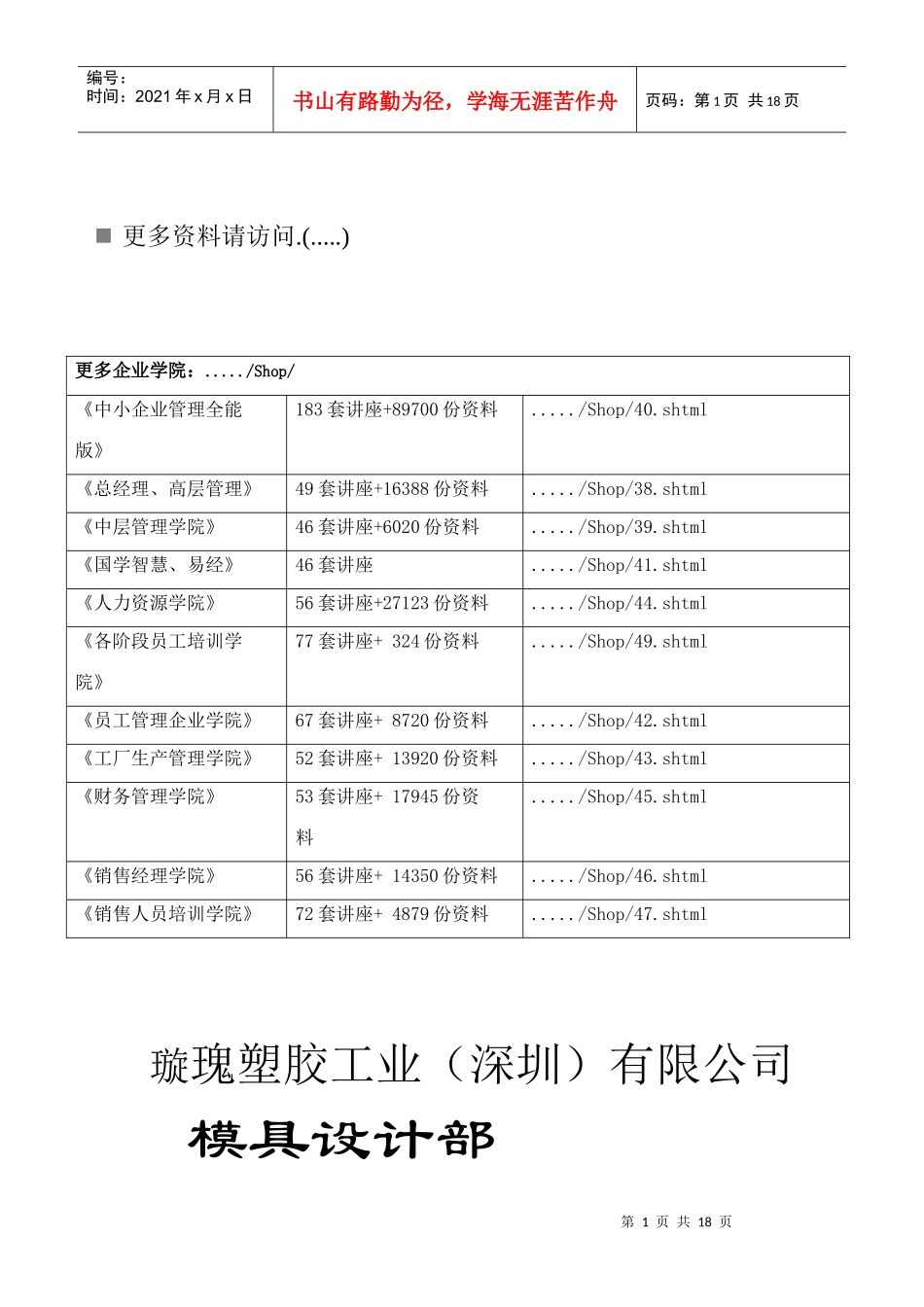

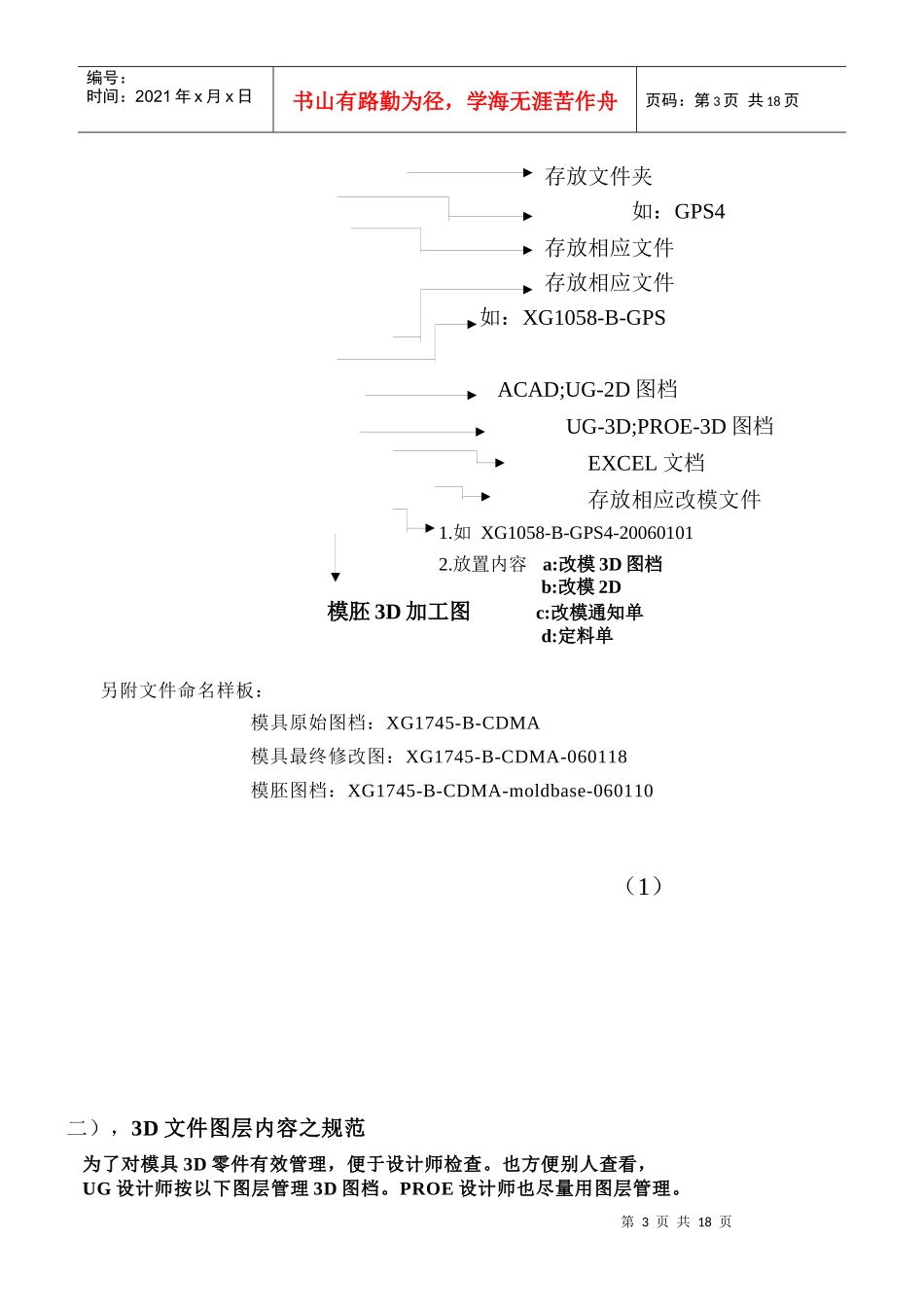

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页更多资料请访问.(.....)更多企业学院：...../Shop/《中小企业管理全能版》183套讲座+89700份资料...../Shop/40.shtml《总经理、高层管理》49套讲座+16388份资料...../Shop/38.shtml《中层管理学院》46套讲座+6020份资料...../Shop/39.shtml《国学智慧、易经》46套讲座...../Shop/41.shtml《人力资源学院》56套讲座+27123份资料...../Shop/44.shtml《各阶段员工培训学院》77套讲座+324份资料...../Shop/49.shtml《员工管理企业学院》67套讲座+8720份资料...../Shop/42.shtml《工厂生产管理学院》52套讲座+13920份资料...../Shop/43.shtml《财务管理学院》53套讲座+17945份资料...../Shop/45.shtml《销售经理学院》56套讲座+14350份资料...../Shop/46.shtml《销售人员培训学院》72套讲座+4879份资料...../Shop/47.shtml璇瑰塑胶工业（深圳）有限公司模具设计部第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页模具设计内部规范图档管理一）模具设计图档存放第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页存放文件夹如：GPS4存放相应文件存放相应文件如：XG1058-B-GPSACAD;UG-2D图档UG-3D;PROE-3D图档EXCEL文档存放相应改模文件1.如XG1058-B-GPS4-200601012.放置内容a:改模3D图档b:改模2D模胚3D加工图c:改模通知单d:定料单另附文件命名样板：模具原始图档：XG1745-B-CDMA模具最终修改图：XG1745-B-CDMA-060118模胚图档：XG1745-B-CDMA-moldbase-060110（1）二），3D文件图层内容之规范为了对模具3D零件有效管理，便于设计师检查。也方便别人查看，UG设计师按以下图层管理3D图档。PROE设计师也尽量用图层管理。第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页4层：客户原图(限改模时)5层：拔模后的产品6层：后模大镶件排位7层：后模肉（含大镶件）8层：前模肉（含前模小镶件）9层：所有后模小镶件，斜顶，斜顶座10层：行位镶件，行位座，压块，铲基14层：所有顶针，扁顶针，直顶，司筒15层：前模斜顶相关部件（含斜顶座，螺丝）200层：所有后模模板（含撑头、限位块）210层：所有前模模板（含唧嘴，法兰）255层：水口，流道三），设计过程中文件的输入及输出规范。3.1设计师根据组长提供的取图路径亲自到Ftp-server：Mujun服务器中拿最新的开模3D产品图进行模具设计。在设计过程中如客户产品有变更要注意及时更新。3.2设计完成后，及时把最新的模具3D图发给CNC和线割,并在组长处拿《模具设计部电子档案签收表》做好签收工作，同时把最新的模具3D图、模具开框图、2D图，BOM表等发给组长，以便组长及时将其放入MDD服务器中。3.3当设计完成后，设计师必须将前后模仁，包胶大行位（连同行位座）等转成可供检测房检测的IGS图档，放入Ftp-server\\....\\igstoqc.3.4模具改模的文件输入与输出同模具设计一样(同3.13.2)。（2）模具材料规范第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页一）模具零件选材标准序号模具零件名称材料名称备注1前模S136HRC48—502后模S136H手机四大件用3后模大镶件S136H4行位座P205铲机黄牌一定要加耐磨块6压块DF-2HRC40—457斜顶座DF-2HRC40—458耐磨块DF-2HRC50—529行位、行位镶件NAK8010前模行位铲机DF-2HRC50—5211斜顶NAK8012行位镶件S136HRC50—52外观包胶大的行位镶件13唧咀P2014小拉杆用直径16、14、12顶针代顶针退火后攻牙15亚加力镜片及按键模S136HRC50—5216电铸模（镶电铸件一侧）NAK8017电铸模（无镶件一侧）S136H18电铸模（打样）S136H常规备用电铸件（打样）19前模斜顶方形复位杆DF-2HRC45-4820前模斜顶板718H注明：1、铲机、行位、行位座等订料时用准数（来料含加工余量）；注：2、螺丝，只订其直径、总数；注：3、小于15x20的镶件，不用订；注：4、顶针直径等于或小于2MM时必须加托，且注明托长；注：5、前模斜顶导套。用青铜；注：6、压块15x15x50...
