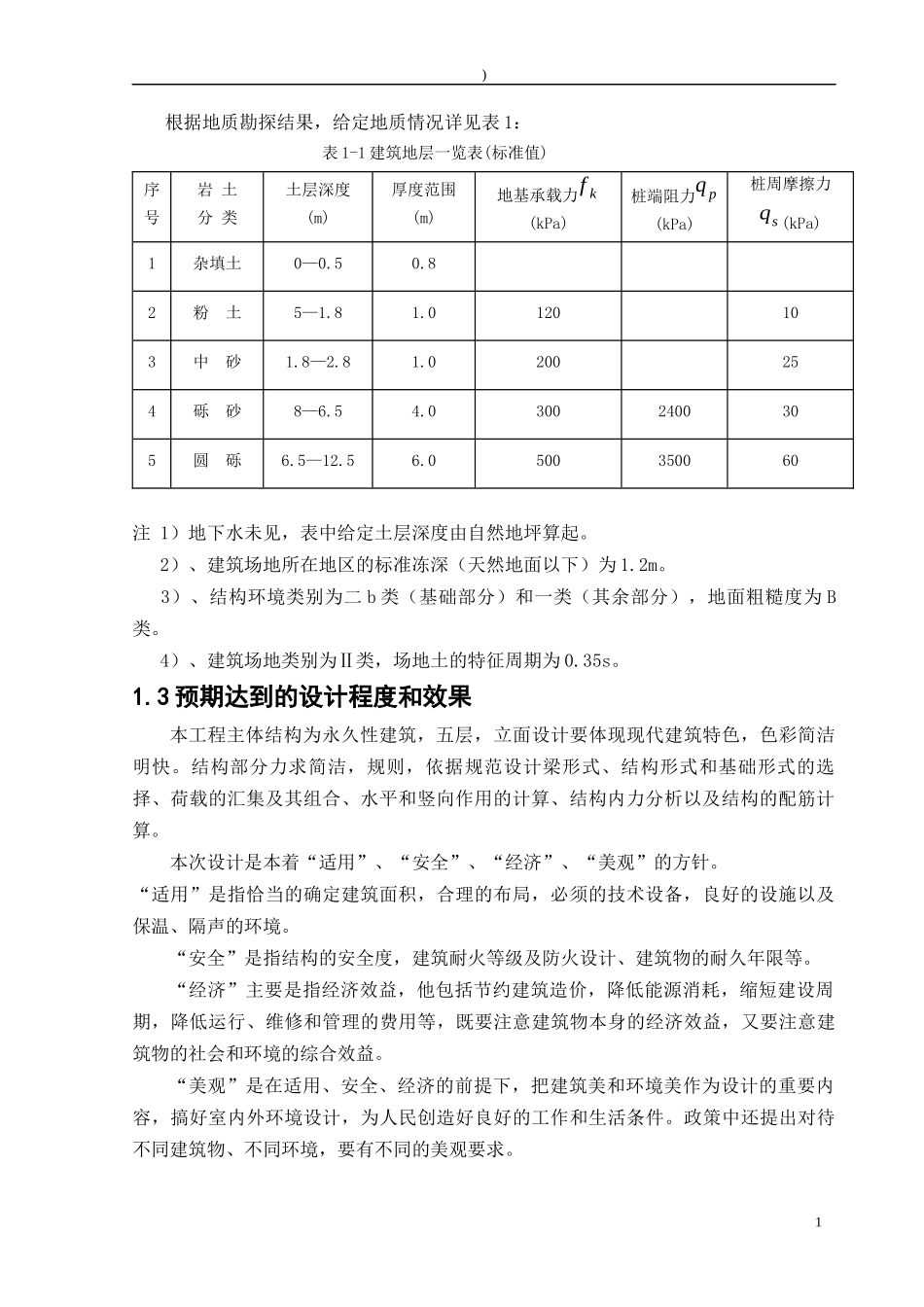

0沈阳宏达宾馆第一章前言1.1工程概况1.1.1建设地点及拟建基地平面拟建地区：本建筑位于沈阳市，由规划批准利用地平面图见图一。建筑用地地形平坦，附近有上下水及集中供暖，其场地标高在80.05～80.20m，无地下障碍物。由市规划局批准拟建基地平面图见下图：图1-1建筑场地1.1.2建筑面积和层数建筑面积为4000-5000m2，层数为五层。1.1.3结构形式钢筋混凝土框架结构1.2建筑技术条件1.2.1气象条件沈阳地区基本风压0.50KN/m2；基本雪压0.55KN/m2。1.2.2工程地质条件1)根据地质勘探结果，给定地质情况详见表1：表1-1建筑地层一览表(标准值)序号岩土分类土层深度(m)厚度范围(m)地基承载力fk(kPa)桩端阻力qp(kPa)桩周摩擦力qs(kPa)1杂填土0—0.50.82粉土5—1.81.0120103中砂1.8—2.81.0200254砾砂8—6.54.03002400305圆砾6.5—12.56.0500350060注1）地下水未见，表中给定土层深度由自然地坪算起。2）、建筑场地所在地区的标准冻深（天然地面以下）为1.2m。3）、结构环境类别为二b类（基础部分）和一类（其余部分），地面粗糙度为B类。4）、建筑场地类别为Ⅱ类，场地土的特征周期为0.35s。1.3预期达到的设计程度和效果本工程主体结构为永久性建筑，五层，立面设计要体现现代建筑特色，色彩简洁明快。结构部分力求简洁，规则，依据规范设计梁形式、结构形式和基础形式的选择、荷载的汇集及其组合、水平和竖向作用的计算、结构内力分析以及结构的配筋计算。本次设计是本着“适用”、“安全”、“经济”、“美观”的方针。“适用”是指恰当的确定建筑面积，合理的布局，必须的技术设备，良好的设施以及保温、隔声的环境。“安全”是指结构的安全度，建筑耐火等级及防火设计、建筑物的耐久年限等。“经济”主要是指经济效益，他包括节约建筑造价，降低能源消耗，缩短建设周期，降低运行、维修和管理的费用等，既要注意建筑物本身的经济效益，又要注意建筑物的社会和环境的综合效益。“美观”是在适用、安全、经济的前提下，把建筑美和环境美作为设计的重要内容，搞好室内外环境设计，为人民创造好良好的工作和生活条件。政策中还提出对待不同建筑物、不同环境，要有不同的美观要求。2)第二章方案论述2.1建筑设计说明:2.1.1设计依据：（1）依据建筑工程专业2013届毕业设计任务书。（2）遵照国家规定的现行相关设计规范。2.1.2设计内容、建筑面积、标高：（1）本次设计的题目为“沈阳宏达宾馆设计”。（2）建筑面积：4758m2，占地面积：951.6m2，共五层，首层及其它各层层高均为3.9米，室内外高差0.450m，室外地面标高为-0.450m。3)2.1.3结构：（1）本工程为钢筋混凝土现浇框架结构。外墙300mm厚蒸压粉煤灰砖，内墙240mm厚蒸压粉煤灰砖。（2）本工程抗震设防烈度为7度，设计地震分组为第一组，设计基本地震加速度值为0.10g。2.1.4各部分工程构造：（1）屋面：为上人屋面20厚1:2.5水泥砂浆找平层20厚1:8水泥珍珠岩找2%坡刷基层处理剂一遍1.5聚氨酯防水涂料60厚挤塑聚苯板保温层点粘一层石油沥青油毡40厚APP防水卷材100mm厚钢筋混凝土板（2）楼面：10厚1:1水泥细砂浆,贴地面砖30厚1:3水泥砂浆找平层100厚现浇钢筋混凝土楼板20厚混合砂浆抹面刮大白（3）厕所：面砖地面15厚1：2水泥砂浆面层40厚C20细石混凝土220厚1:6水泥炉渣垫层3厚改性沥青防水涂料,四周沿墙上翻尺寸应≥300mm20厚1:2.5水泥砂浆找平层,找0.5%坡坡向地漏100mm厚钢筋混凝土板2.2建筑论述本工程占地面积约951.6平方米，建筑面积4758平方米。本建筑主体五层，总高度21.4米，室内外高差为0.45米，女儿墙高0.9米。建筑采总长度为52米，总宽度为18.3米。建筑立面规整，采用淡黄色涂料装饰外墙，女儿墙为钢筋混凝土，除正门为玻璃门外，其余均采用实木门，窗为塑钢窗。本工程结构形式为钢筋混凝土现浇结4)构，首层柱子混凝土强度等级为C30，截面500¿500，一般层截面450¿450，框架梁混凝土等级C30，纵梁截面300¿700和300¿450横梁截面为300¿700。建筑地点地质条件良好，采用柱下独立基础，混凝土强度C25。建筑设计包括方案设计、初步设计和施工图设计三大部分，即从提出建筑设计任务书一直到交付建筑施工单位开始施工之全过程。这三部分...
