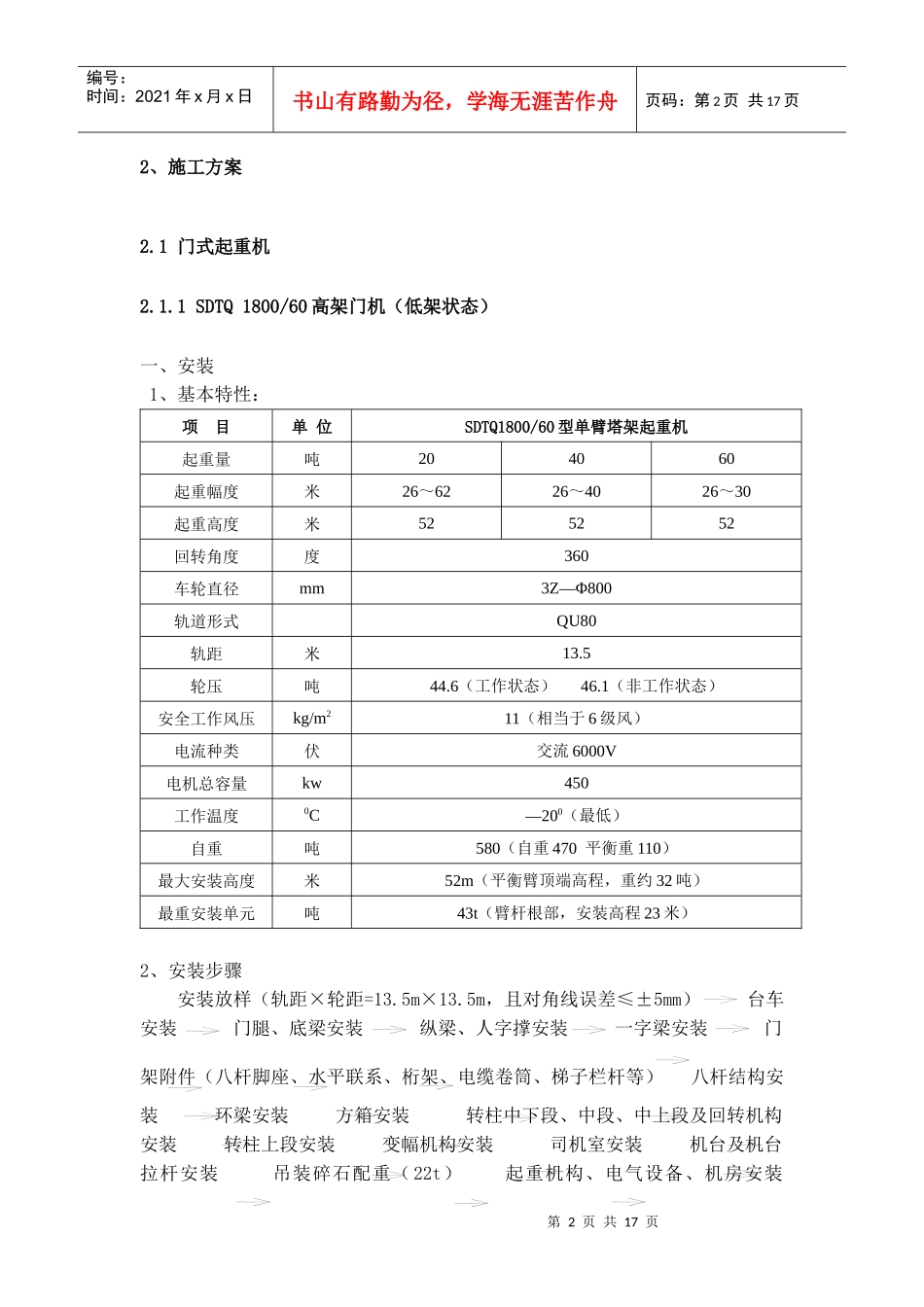

水利水电建筑用大型门塔机安拆施工方案汇编审核：校对：编制：中国葛洲坝集团第一工程有限公司机电安装分公司二0一0年八月xnbwc@263.net陈利第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页1、前言为了便于分公司更好地开展第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页2、施工方案2.1门式起重机2.1.1SDTQ1800/60高架门机（低架状态）一、安装1、基本特性：项目单位SDTQ1800/60型单臂塔架起重机起重量吨204060起重幅度米26～6226～4026～30起重高度米525252回转角度度360车轮直径mm3Z—Φ800轨道形式QU80轨距米13.5轮压吨44.6（工作状态）46.1（非工作状态）安全工作风压kg/m211（相当于6级风）电流种类伏交流6000V电机总容量kw450工作温度0C—200（最低）自重吨580（自重470平衡重110）最大安装高度米52m（平衡臂顶端高程，重约32吨）最重安装单元吨43t（臂杆根部，安装高程23米）2、安装步骤安装放样（轨距×轮距=13.5m×13.5m，且对角线误差≤±5mm）台车安装门腿、底梁安装纵梁、人字撑安装一字梁安装门架附件（八杆脚座、水平联系、桁架、电缆卷筒、梯子栏杆等）八杆结构安装环梁安装方箱安装转柱中下段、中段、中上段及回转机构安装转柱上段安装变幅机构安装司机室安装机台及机台拉杆安装吊装碎石配重（22t）起重机构、电气设备、机房安装第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页起重臂根部（含变幅齿条）安装固定配重4块平衡臂及拉杆安装活动配重2块起重臂一、二节安装其余配重安装电气、机械联调穿起重绳负荷试验竣工验收。3、各主要结构安装重量、安装高程、设备配置及进度序号名称重量（t）安装高程（m）施工手段施工时间（天数）1台车（4个）4×222.6840t半挂、70t汽车吊22门架149.348.7040t半挂、70t汽车吊、200t汽车吊或150t履带吊43方箱911.770t汽车吊14八杆结构（4个）4×819.5200t汽车吊或150t履带吊25环梁1821200t汽车吊或150t履带吊26转柱中段40.2924200t汽车吊或150t履带吊37转柱上段（含变幅平台）29.347200t汽车吊或150t履带吊38变幅机构16.532.5200t汽车吊或150t履带吊19司机室825.5200t汽车吊或150t履带吊110机台及机台拉杆172470t汽车吊、200t汽车吊或150t履带吊311碎石配重（22t）、起重机构（15t)、电气设备、机房等24200t汽车吊或150t履带吊412臂杆根部（含变幅齿条）4332.5200t汽车吊或150t履带吊313固定配重4块4×8.526200t汽车吊或150t履带吊0.514平衡臂及拉杆32.552200t汽车吊或150t履带吊315臂杆尖部（一、二节）28.852200t汽车吊或150t履带吊316其余配重安装200t汽车吊或150t履带吊0.517穿钢丝绳118机械电气联调219负荷试验40t半挂、70t汽车吊1备注：1、表中安装高程均以轨道平面算起。第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页2、表中大件施工工期均含大件运输、拼装工期。3、表中安装设备仅供参考，具体选型需根据现场边界条件确定。4、大件安装时，安装设备需根据吊装件的重量、外形尺寸、安装高度、现场边界条件通过计算定位，方案细化时最好有平面布置图及吊装示意图。4、施工人员配置工种管服人员起重工电工钳工焊工人数6244245、施工设备序号设备名称单位使用数量工作内容140t半挂月1场内二次运输270t汽车吊月1门架以下结构安装、结构拼装、运输装车等3200t汽车吊或150t履带吊月1门架以上结构安装48吨载重汽车天40配合安装运输、通勤值班等5皮卡天40通勤值班等6、主要消耗材料序号名称单位数量备注1钢丝绳kg8002氧气瓶63乙炔瓶34过眼冲Φ20根40Φ22根40Φ24根100Φ27根305白棕绳米2006麻绳kg307铁丝kg508呆扳手M20把4第5页共17页第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页M22把4M24把8M27把29白蜡杆根2010其它电料若干二、拆除1、基本特性同上。2、拆除步骤同安装相反。3、各主要结构拆除重量、拆除高程、设备配置及进度序号名称重量（t）安装高程（m）施工手段施工时间（天数）1拆...
