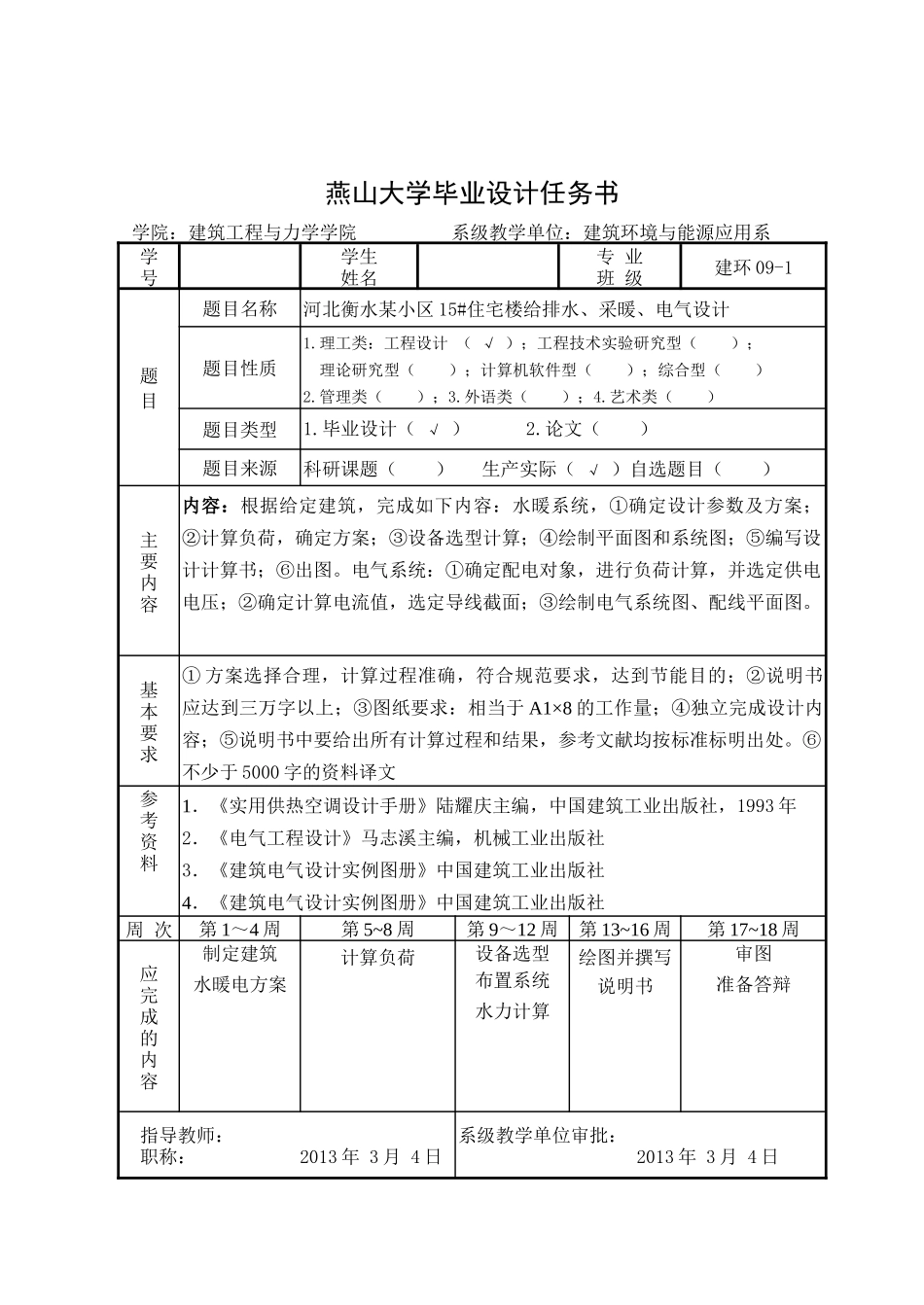

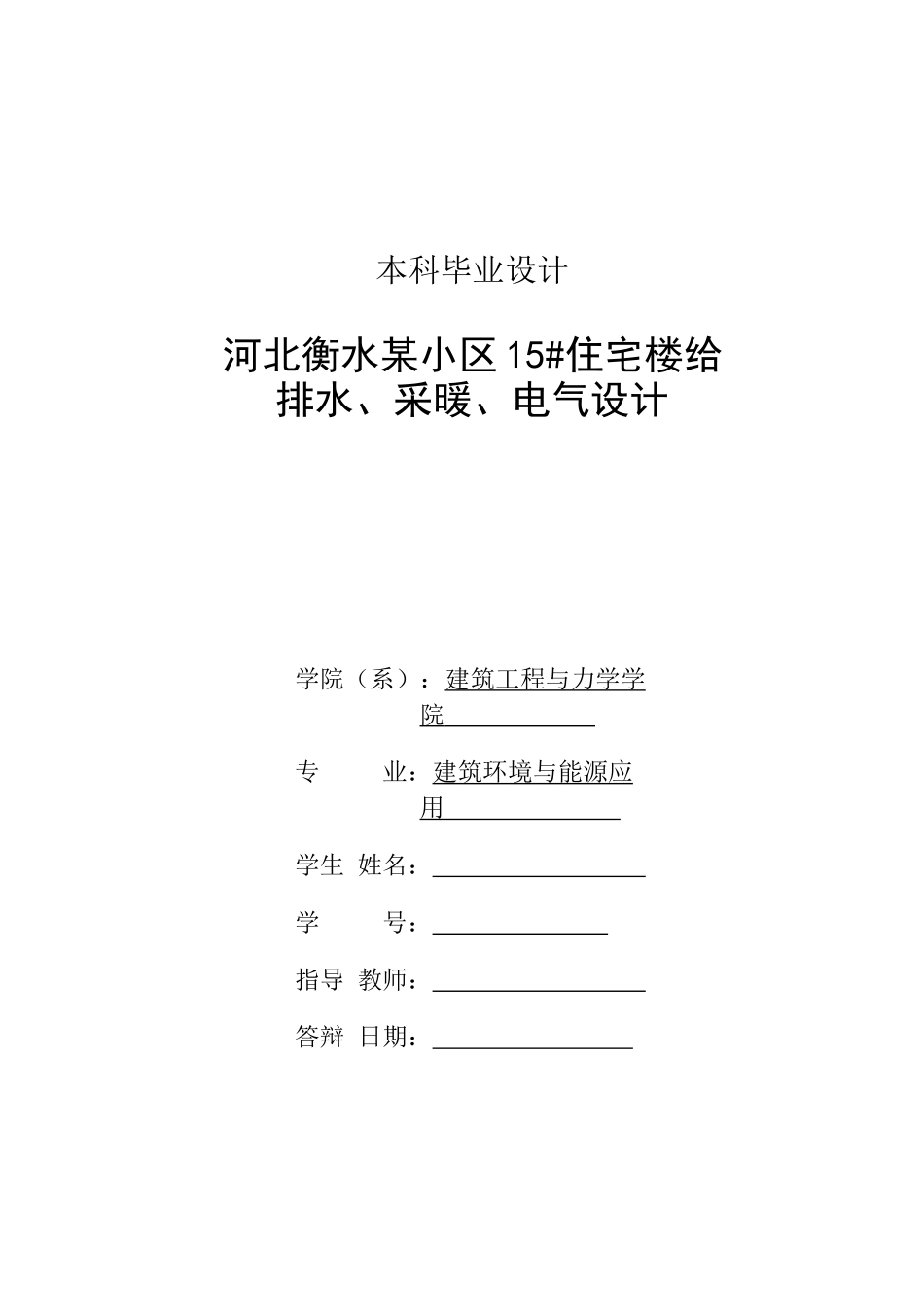

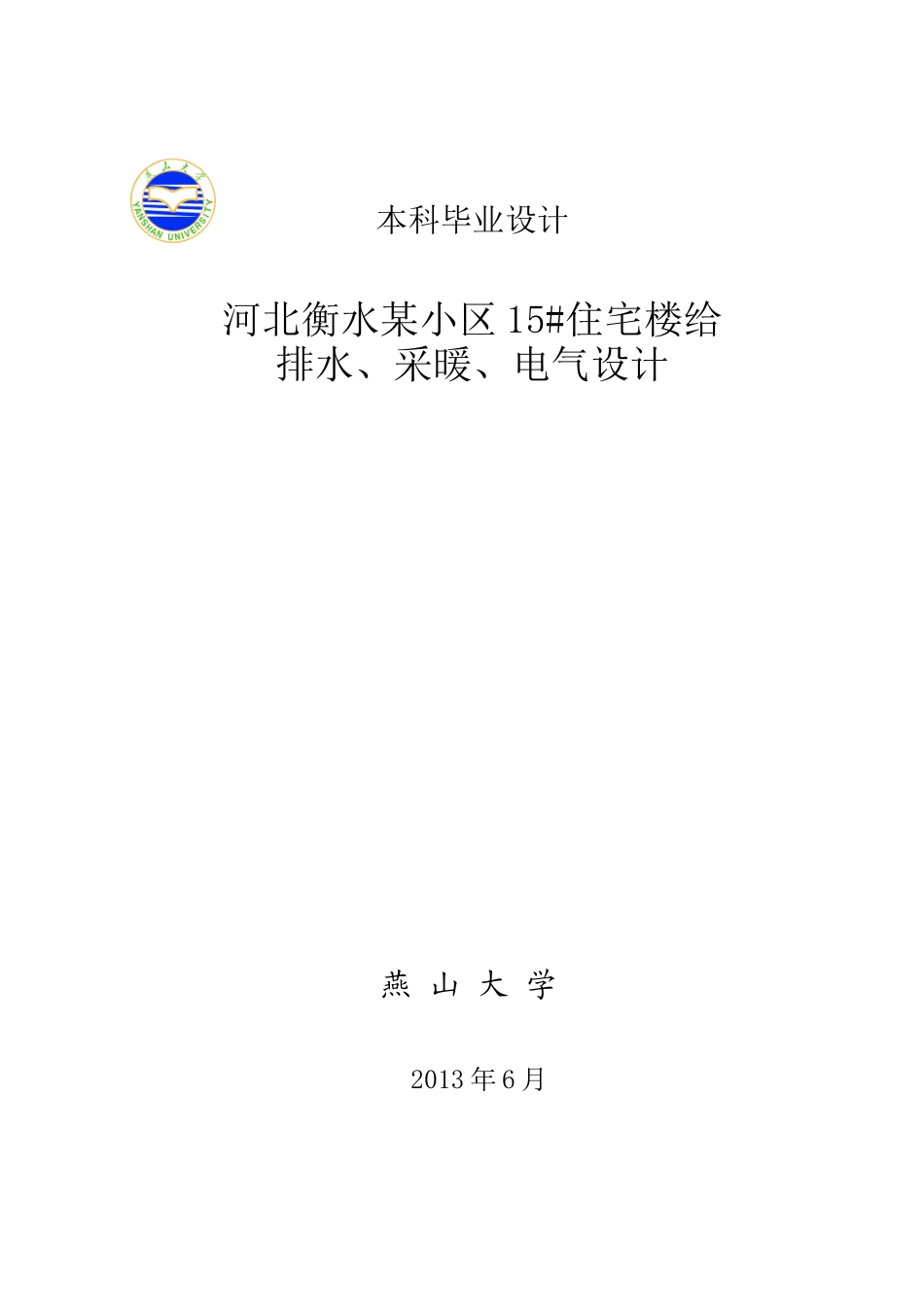

本科毕业设计河北衡水某小区15#住宅楼给排水、采暖、电气设计燕山大学2013年6月本科毕业设计河北衡水某小区15#住宅楼给排水、采暖、电气设计学院（系）：建筑工程与力学学院专业：建筑环境与能源应用学生姓名：学号：指导教师：答辩日期：燕山大学毕业设计任务书学院：建筑工程与力学学院系级教学单位：建筑环境与能源应用系学号学生姓名专业班级建环09-1题目题目名称河北衡水某小区15#住宅楼给排水、采暖、电气设计题目性质1.理工类：工程设计（√）；工程技术实验研究型（）；理论研究型（）；计算机软件型（）；综合型（）2.管理类（）；3.外语类（）；4.艺术类（）题目类型1.毕业设计（√）2.论文（）题目来源科研课题（）生产实际（√）自选题目（）主要内容内容：根据给定建筑，完成如下内容：水暖系统，①确定设计参数及方案；②计算负荷，确定方案；③设备选型计算；④绘制平面图和系统图；⑤编写设计计算书；⑥出图。电气系统：①确定配电对象，进行负荷计算，并选定供电电压；②确定计算电流值，选定导线截面；③绘制电气系统图、配线平面图。基本要求①方案选择合理，计算过程准确，符合规范要求，达到节能目的；②说明书应达到三万字以上；③图纸要求：相当于A1×8的工作量；④独立完成设计内容；⑤说明书中要给出所有计算过程和结果，参考文献均按标准标明出处。⑥不少于5000字的资料译文参考资料1．《实用供热空调设计手册》陆耀庆主编，中国建筑工业出版社，1993年2．《电气工程设计》马志溪主编，机械工业出版社3．《建筑电气设计实例图册》中国建筑工业出版社4．《建筑电气设计实例图册》中国建筑工业出版社周次第1～4周第5~8周第9～12周第13~16周第17~18周应完成的内容制定建筑水暖电方案计算负荷设备选型布置系统水力计算绘图并撰写说明书审图准备答辩指导教师：职称：2013年3月4日系级教学单位审批：2013年3月4日注：表题黑体小三号字，内容五号字，行距18磅。（此行文字阅后删除）摘要摘要本课题题目为河北衡水某小区15#住宅楼的给排水、采暖、电气设计。主要设计内容包括住宅楼的采暖系统、建筑给排水系统和电气系统的设计。本建筑的采暖系统采用分户热计量采暖系统，分高、低两个区进行采暖，并按高、低区各设两组下供下回式采暖总立管，分设在两个水暖管井中，采暖住宅室内系统采用分户热计量采暖系统中的水平双管同程系统（18层由于含有跃层，采用水平双管异程系统）。本建筑的建筑给排水系统包括生活给水系统，生活污废水排水系统，雨水排水系统和消火栓消防系统的设计，使生活居住用水排水方便舒适，并保证了火灾发生时的安全灭火。本建筑的电气系统包括户内的照明插座系统，公共区域的照明系统，本建筑的供配电以及本建筑的防雷设计和有线电视等弱点系统的设计。本课题通过三个系统的设计使本住宅楼的室内生活环境更舒适，并且满足节约型社会的要求。关键词分户热计量采暖系统；建筑给排水系统；电气系统I燕山大学本科生毕业设计（论文）AbstractThistopictitleisthewatersupplyanddrainage,heating,electricaldesignofadistrict15#residentialbuildinginHebeiHengshui.Themaindesignelementsincluderesidentialbuildingheatingsystem,watersupplyanddrainagesystemandelectricalsystemdesign.Thebuildingheatingsystemuseshouseholdheatmeteringheatingsystem,dividedintohighandlowtwozonesforheating,accordingtohighandlowareas,eachwithtwosetsdownforthenexttimethetotalrisertypeheating,plumbingtubewellsdividedintwo,residentialinteriorheatingsystemuseshouseholdheatmeteringheatingsysteminthesamewaythehorizontaldouble-tubesystem(18floorsbecauseitcontainsthermocline,horizontaldouble-tubeDRSsystem).Theconstructionofwatersupplyanddrainagesystem,includingdomesticwatersupplysystems,domesticsewageandwastewaterdrainagesystems,drainagesystemsandfirehydrantsystemisdesignedtomakelifeconvenientandcomfortablelivingwaterdrainage,andtoensurethesafetyofthefireextinguishing.Thebuilding'selectricalsystem,includin...
