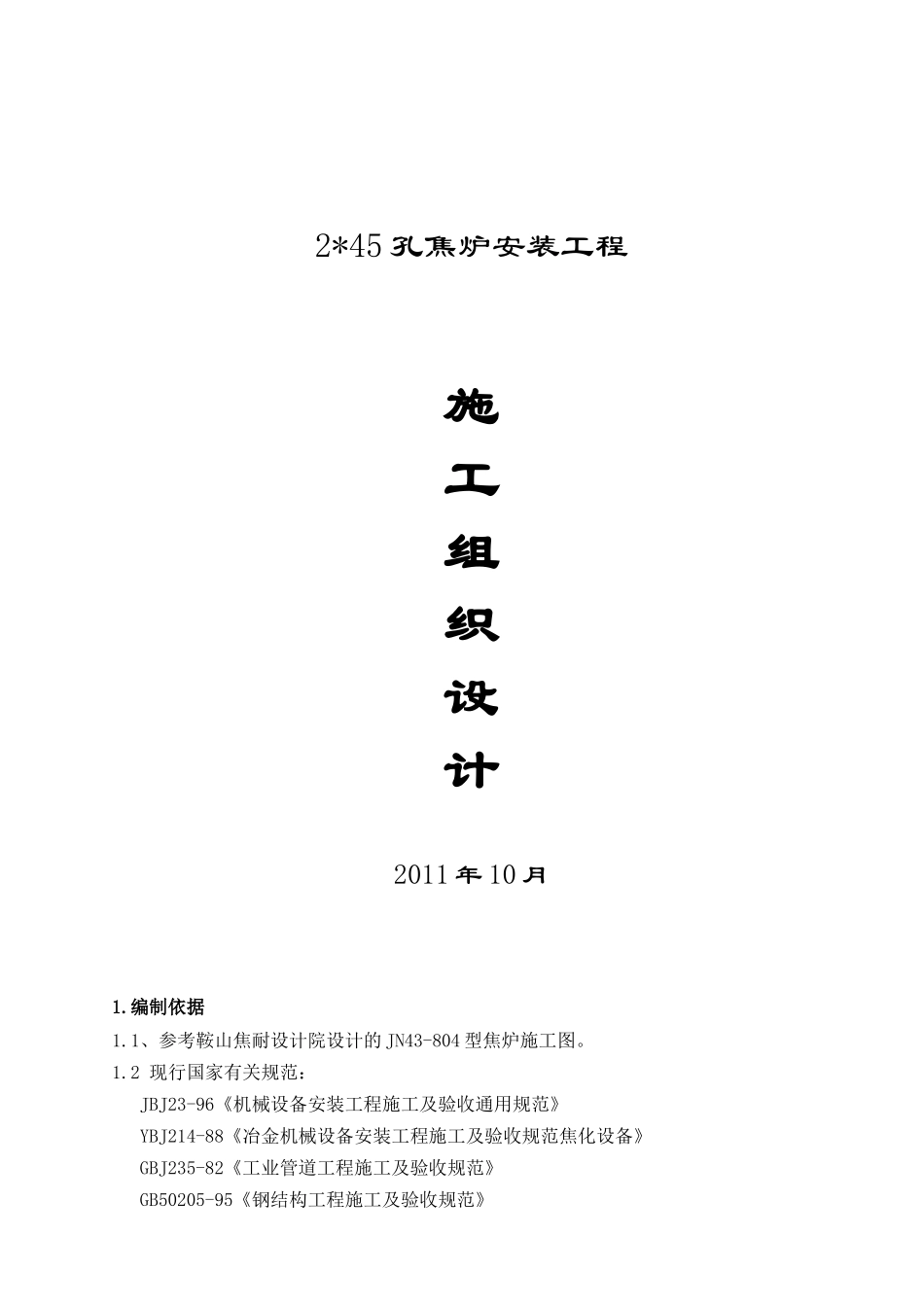

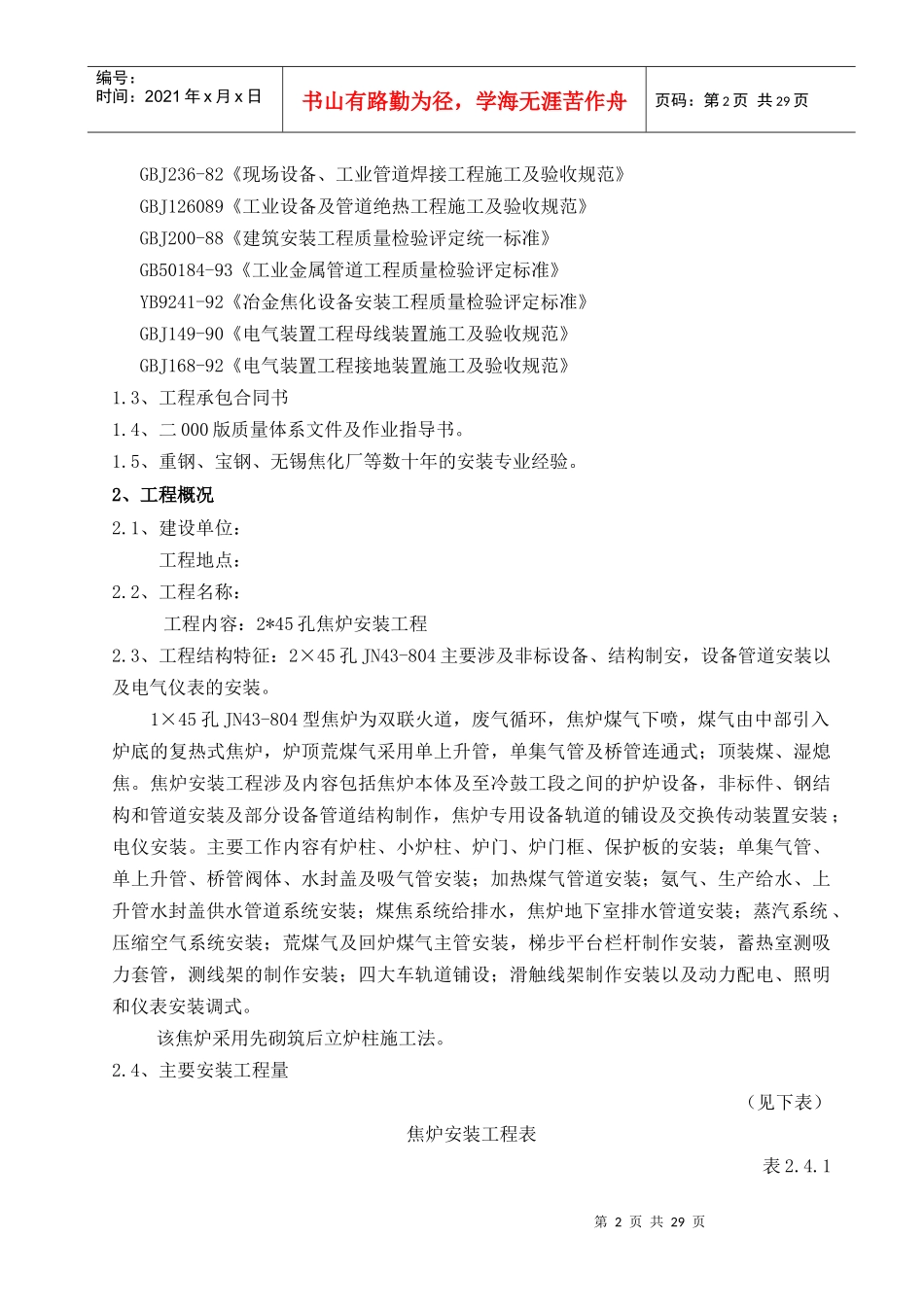

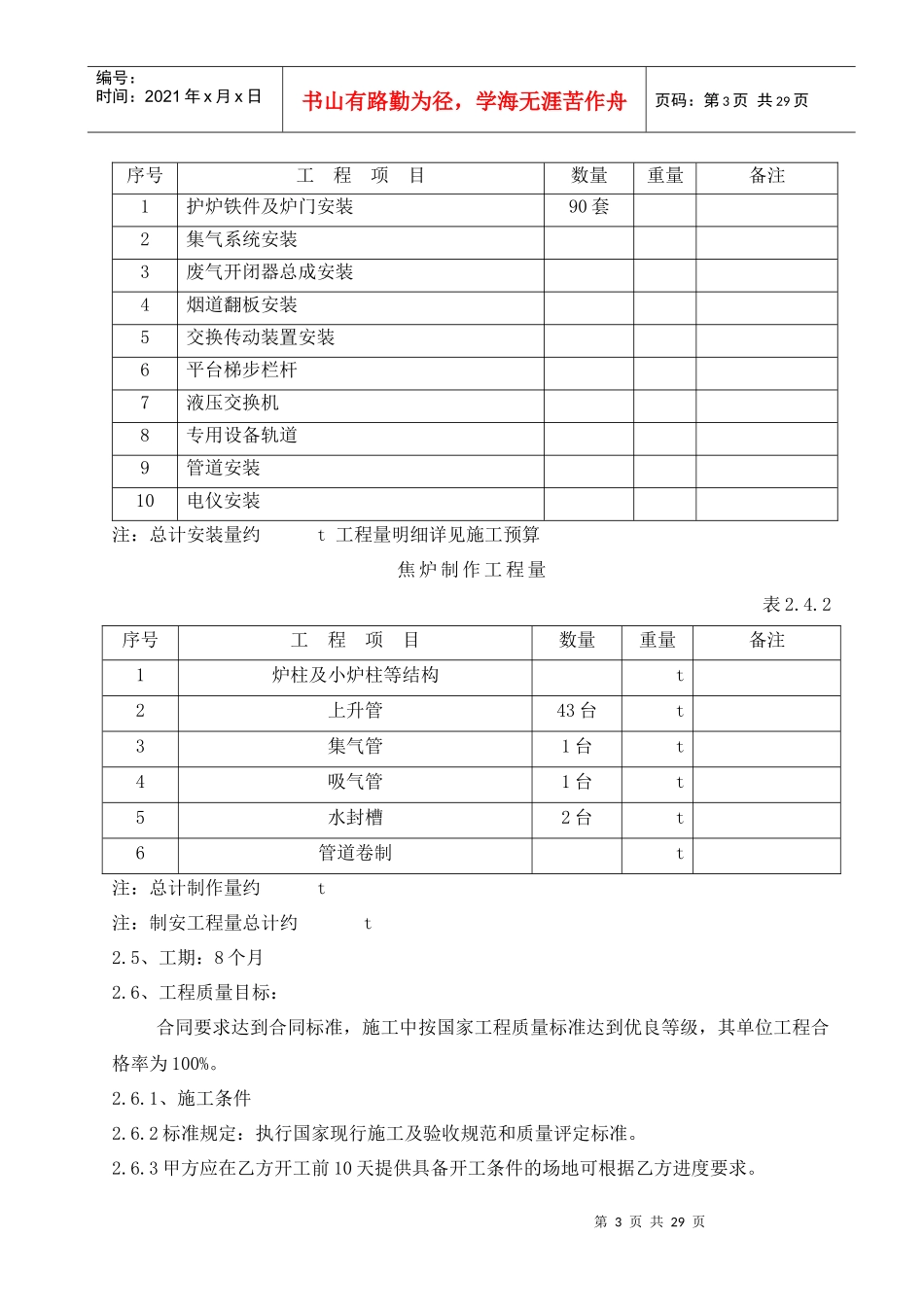

2*45孔焦炉安装工程施工组织设计2011年10月1.编制依据1.1、参考鞍山焦耐设计院设计的JN43-804型焦炉施工图。1.2现行国家有关规范：JBJ23-96《机械设备安装工程施工及验收通用规范》YBJ214-88《冶金机械设备安装工程施工及验收规范焦化设备》GBJ235-82《工业管道工程施工及验收规范》GB50205-95《钢结构工程施工及验收规范》第2页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共29页GBJ236-82《现场设备、工业管道焊接工程施工及验收规范》GBJ126089《工业设备及管道绝热工程施工及验收规范》GBJ200-88《建筑安装工程质量检验评定统一标准》GB50184-93《工业金属管道工程质量检验评定标准》YB9241-92《冶金焦化设备安装工程质量检验评定标准》GBJ149-90《电气装置工程母线装置施工及验收规范》GBJ168-92《电气装置工程接地装置施工及验收规范》1.3、工程承包合同书1.4、二000版质量体系文件及作业指导书。1.5、重钢、宝钢、无锡焦化厂等数十年的安装专业经验。2、工程概况2.1、建设单位：工程地点：2.2、工程名称：工程内容：2*45孔焦炉安装工程2.3、工程结构特征：2×45孔JN43-804主要涉及非标设备、结构制安，设备管道安装以及电气仪表的安装。1×45孔JN43-804型焦炉为双联火道，废气循环，焦炉煤气下喷，煤气由中部引入炉底的复热式焦炉，炉顶荒煤气采用单上升管，单集气管及桥管连通式；顶装煤、湿熄焦。焦炉安装工程涉及内容包括焦炉本体及至冷鼓工段之间的护炉设备，非标件、钢结构和管道安装及部分设备管道结构制作，焦炉专用设备轨道的铺设及交换传动装置安装；电仪安装。主要工作内容有炉柱、小炉柱、炉门、炉门框、保护板的安装；单集气管、单上升管、桥管阀体、水封盖及吸气管安装；加热煤气管道安装；氨气、生产给水、上升管水封盖供水管道系统安装；煤焦系统给排水，焦炉地下室排水管道安装；蒸汽系统、压缩空气系统安装；荒煤气及回炉煤气主管安装，梯步平台栏杆制作安装，蓄热室测吸力套管，测线架的制作安装；四大车轨道铺设；滑触线架制作安装以及动力配电、照明和仪表安装调式。该焦炉采用先砌筑后立炉柱施工法。2.4、主要安装工程量（见下表）焦炉安装工程表表2.4.1第3页共29页第2页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共29页序号工程项目数量重量备注1护炉铁件及炉门安装90套2集气系统安装3废气开闭器总成安装4烟道翻板安装5交换传动装置安装6平台梯步栏杆7液压交换机8专用设备轨道9管道安装10电仪安装注：总计安装量约t工程量明细详见施工预算焦炉制作工程量表2.4.2序号工程项目数量重量备注1炉柱及小炉柱等结构t2上升管43台t3集气管1台t4吸气管1台t5水封槽2台t6管道卷制t注：总计制作量约t注：制安工程量总计约t2.5、工期：8个月2.6、工程质量目标：合同要求达到合同标准，施工中按国家工程质量标准达到优良等级，其单位工程合格率为100%。2.6.1、施工条件2.6.2标准规定：执行国家现行施工及验收规范和质量评定标准。2.6.3甲方应在乙方开工前10天提供具备开工条件的场地可根据乙方进度要求。第4页共29页第3页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共29页2.6.4施工用电：开工前5天，甲方将电源接到乙方施工平面要求位置。2.6.5测量控制点（标高及基准），开工前5天甲方应现场交验乙方。2.6.6会审图纸设计交底，由甲方组织开工前10天进行。2.6.7甲供设备及主材：甲方负责根据乙方施工进度送到乙方指定位置，并由乙方验收（所有设备材料需有合格证明书）。2.7、安全、文明施工管理目标：严格按安全规程施工，坚持“安全第一、文明施工”的方针，控制千人负伤率，杜绝死亡，创文明施工化现场。3、施工管理组织机构3.1、机构设置针对该工程特点，工期及工程量大小程度，现场设置安装工程项目小组，由谢旭先任安装项目负责人，其机构的组成及管理体系（见下图）：3.2、管理职能与权限项目小组的职责是实现工程合同目标、管理目标、效益目标，代表公司对施工全过程进行管理和控制。4、施工总平面布置根据本工程特点，施工共计大致分为三个区域：制作施工区、...
