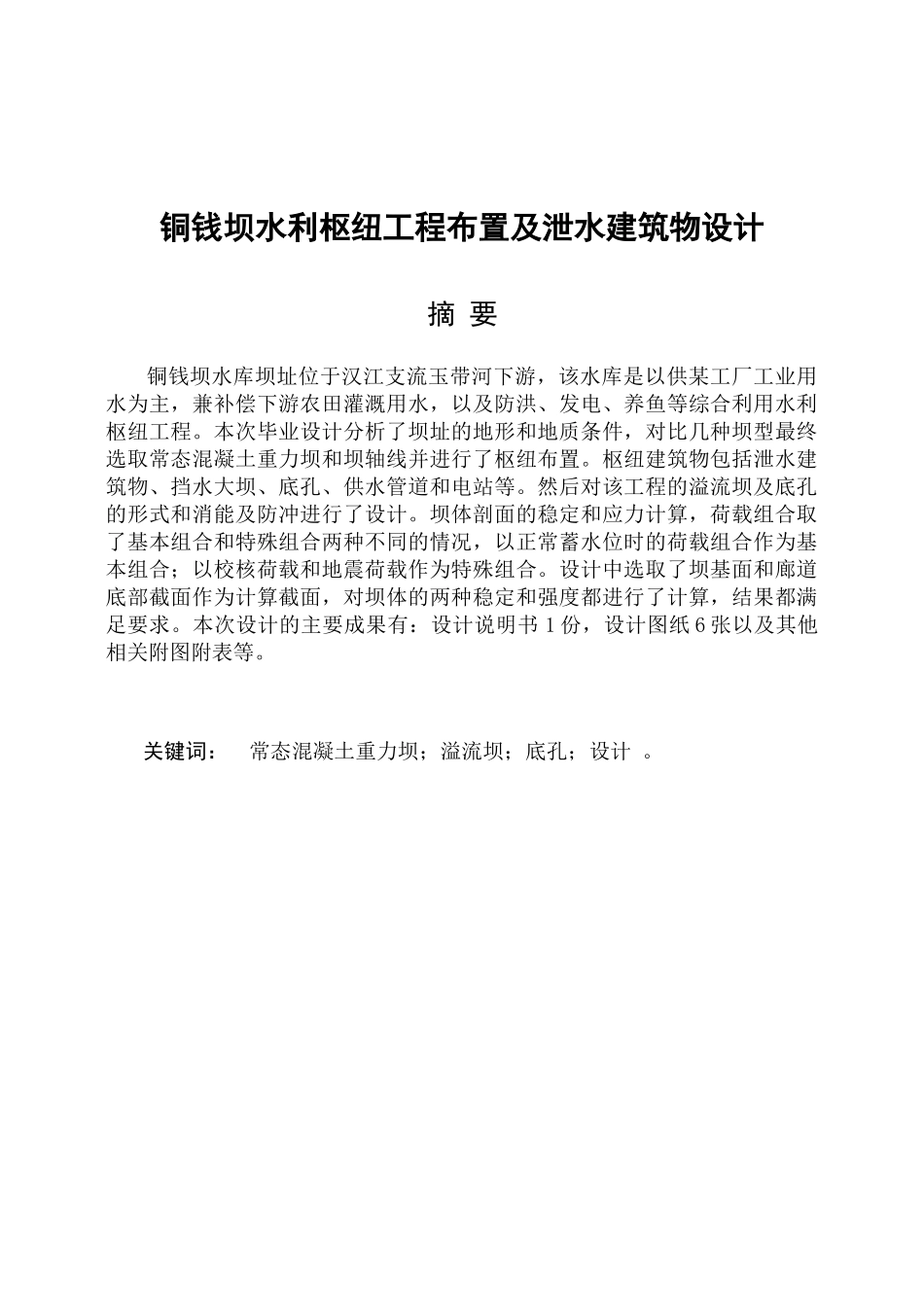

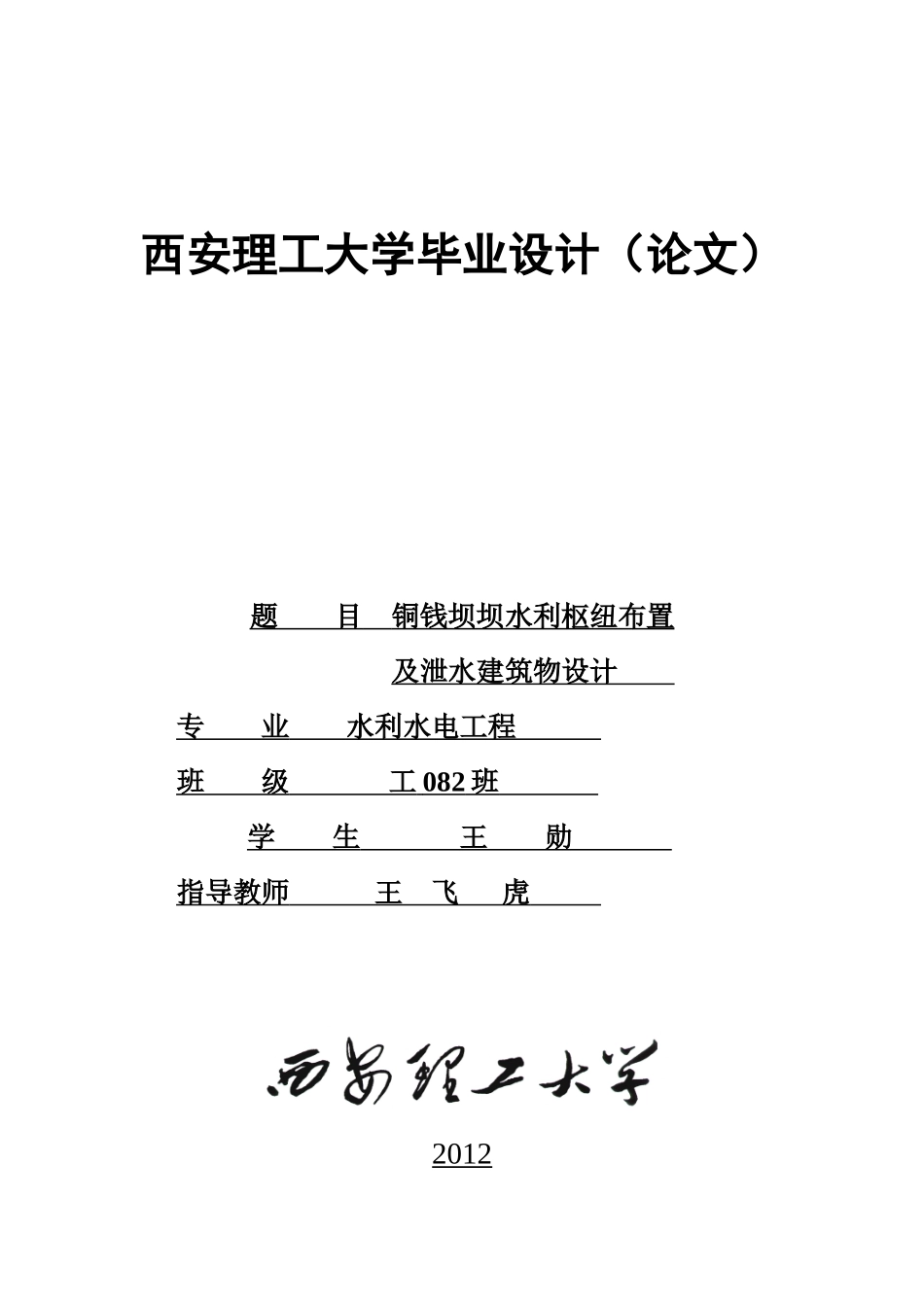

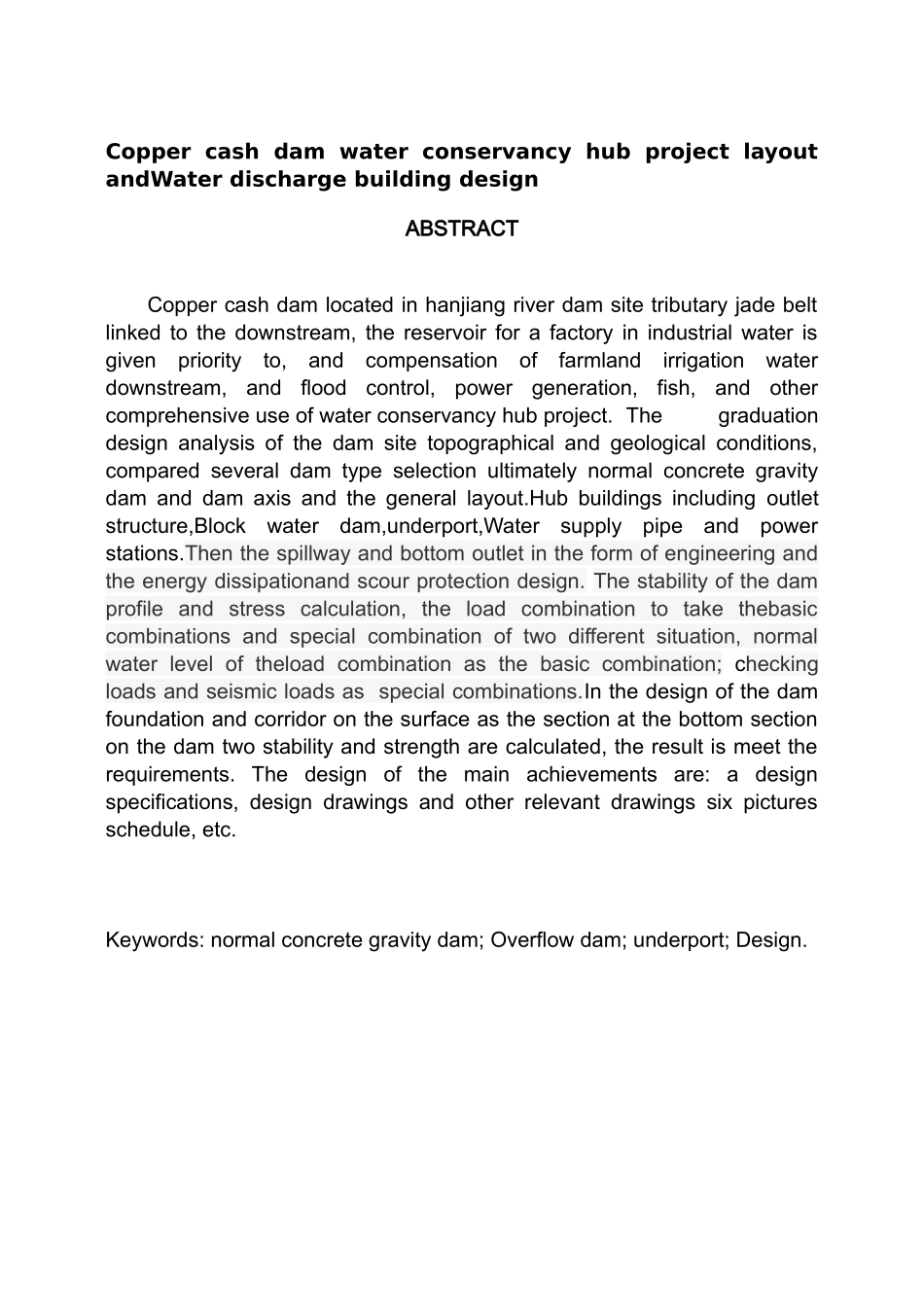

西安理工大学毕业设计（论文）题目铜钱坝坝水利枢纽布置及泄水建筑物设计专业水利水电工程班级工082班学生王勋指导教师王飞虎2012铜钱坝水利枢纽工程布置及泄水建筑物设计摘要铜钱坝水库坝址位于汉江支流玉带河下游，该水库是以供某工厂工业用水为主，兼补偿下游农田灌溉用水，以及防洪、发电、养鱼等综合利用水利枢纽工程。本次毕业设计分析了坝址的地形和地质条件，对比几种坝型最终选取常态混凝土重力坝和坝轴线并进行了枢纽布置。枢纽建筑物包括泄水建筑物、挡水大坝、底孔、供水管道和电站等。然后对该工程的溢流坝及底孔的形式和消能及防冲进行了设计。坝体剖面的稳定和应力计算，荷载组合取了基本组合和特殊组合两种不同的情况，以正常蓄水位时的荷载组合作为基本组合；以校核荷载和地震荷载作为特殊组合。设计中选取了坝基面和廊道底部截面作为计算截面，对坝体的两种稳定和强度都进行了计算，结果都满足要求。本次设计的主要成果有：设计说明书1份，设计图纸6张以及其他相关附图附表等。关键词：常态混凝土重力坝；溢流坝；底孔；设计。CoppercashdamwaterconservancyhubprojectlayoutandWaterdischargebuildingdesignABSTRACTCoppercashdamlocatedinhanjiangriverdamsitetributaryjadebeltlinkedtothedownstream,thereservoirforafactoryinindustrialwaterisgivenpriorityto,andcompensationoffarmlandirrigationwaterdownstream,andfloodcontrol,powergeneration,fish,andothercomprehensiveuseofwaterconservancyhubproject.Thegraduationdesignanalysisofthedamsitetopographicalandgeologicalconditions,comparedseveraldamtypeselectionultimatelynormalconcretegravitydamanddamaxisandthegenerallayout.Hubbuildingsincludingoutletstructure,Blockwaterdam,underport,Watersupplypipeandpowerstations.Thenthespillwayandbottomoutletintheformofengineeringandtheenergydissipationandscourprotectiondesign.Thestabilityofthedamprofileandstresscalculation,theloadcombinationtotakethebasiccombinationsandspecialcombinationoftwodifferentsituation,normalwaterleveloftheloadcombinationasthebasiccombination;checkingloadsandseismicloadsasspecialcombinations.Inthedesignofthedamfoundationandcorridoronthesurfaceasthesectionatthebottomsectiononthedamtwostabilityandstrengtharecalculated,theresultismeettherequirements.Thedesignofthemainachievementsare:adesignspecifications,designdrawingsandotherrelevantdrawingssixpicturesschedule,etc.Keywords:normalconcretegravitydam;Overflowdam;underport;Design.前言毕业设计是学生综合应用在校所学的知识、结合工程实际，进行一次系统的、有机的解决工程实际问题的实践性环节，其目的是巩固课本的专业知识，并使之系统化，培养学生综合应用所学知识解决实际问题的能力，并初步掌握设计水利枢纽工程的内容、原则、方法和步骤，进一步提高学生设计、计算、绘图和编写说明书的能力等。本次毕业设计是在指导老师的悉心指导下，根据国家水利部及电力部颁发的关于水利水电工程的最新规范，同时参考了相关的教材、资料、设计手册等的基础上完成的。本次设计的主要内容有：铜钱坝水库洪水分析及调洪计算；坝轴线、坝型的比选及枢纽布置；坝高及非溢流坝段的剖面拟定；溢流坝段剖面拟定及消能设计；排沙底孔的剖面拟定；构造设计；地基处理设计。铜钱坝水库的建成能保证某工厂工业用水年平均流量，兼补偿下游农田灌溉用水，以及防洪、发电、养鱼的要求。本次毕业设计从开题报告的撰写到最终成果答辩历时近四个月，经过学习基本上达到了预期的目的。目录第1章铜钱坝工程概述.........................................11.1工程概况................................................11.2工程特征表..............................................2第2章水文气象...............................................32.1流域水文概况............................................32.2洪水分析计算.....
