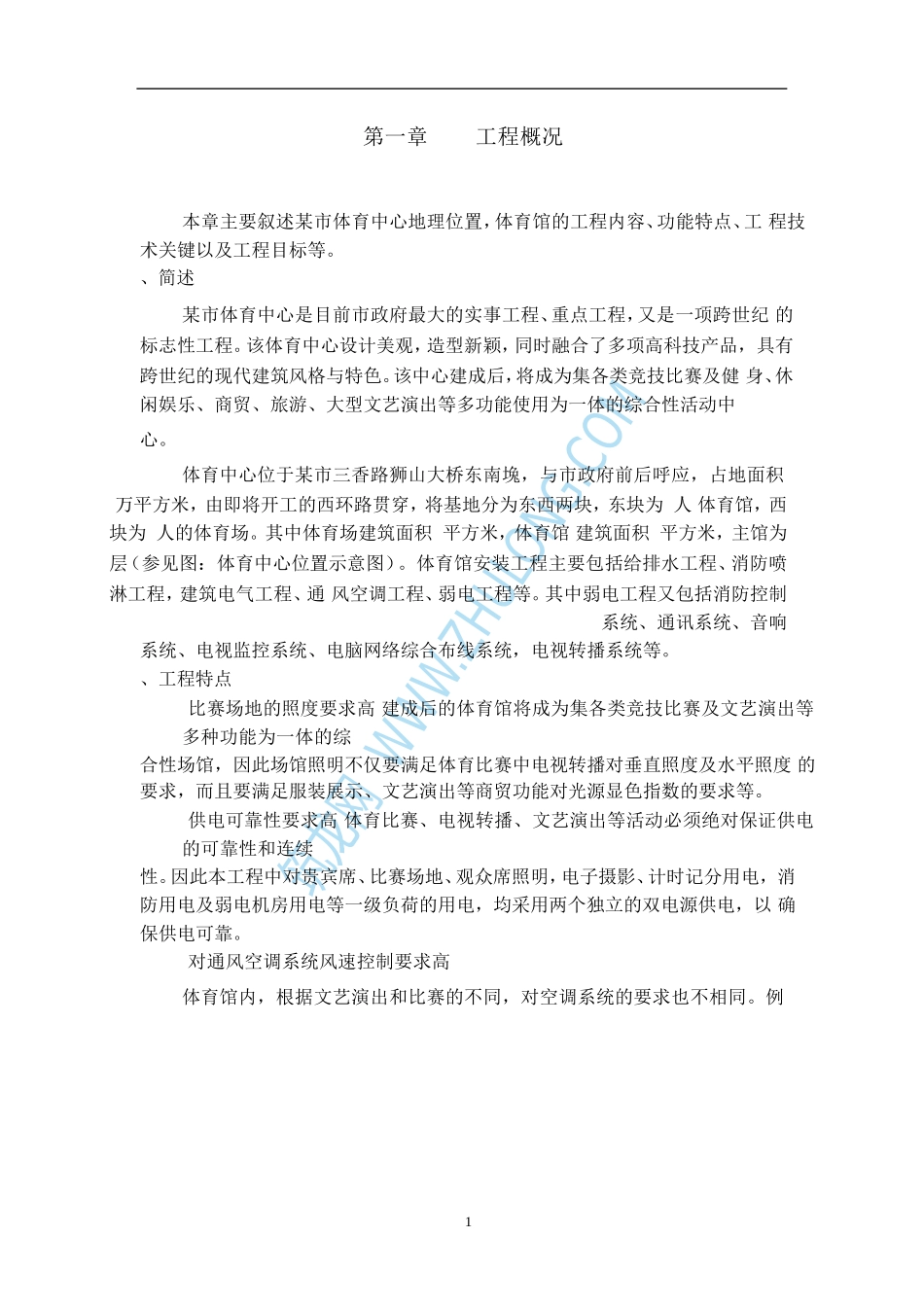

1第一章工程概况本章主要叙述某市体育中心地理位置，体育馆的工程内容、功能特点、工程技术关键以及工程目标等。、简述某市体育中心是目前市政府最大的实事工程、重点工程，又是一项跨世纪的标志性工程。该体育中心设计美观，造型新颖，同时融合了多项高科技产品，具有跨世纪的现代建筑风格与特色。该中心建成后，将成为集各类竞技比赛及健身、休闲娱乐、商贸、旅游、大型文艺演出等多功能使用为一体的综合性活动中心。体育中心位于某市三香路狮山大桥东南堍，与市政府前后呼应，占地面积万平方米，由即将开工的西环路贯穿，将基地分为东西两块，东块为人体育馆，西块为人的体育场。其中体育场建筑面积平方米，体育馆建筑面积平方米，主馆为层（参见图：体育中心位置示意图）。体育馆安装工程主要包括给排水工程、消防喷淋工程，建筑电气工程、通风空调工程、弱电工程等。其中弱电工程又包括消防控制系统、通讯系统、音响系统、电视监控系统、电脑网络综合布线系统，电视转播系统等。、工程特点比赛场地的照度要求高建成后的体育馆将成为集各类竞技比赛及文艺演出等多种功能为一体的综合性场馆，因此场馆照明不仅要满足体育比赛中电视转播对垂直照度及水平照度的要求，而且要满足服装展示、文艺演出等商贸功能对光源显色指数的要求等。供电可靠性要求高体育比赛、电视转播、文艺演出等活动必须绝对保证供电的可靠性和连续性。因此本工程中对贵宾席、比赛场地、观众席照明，电子摄影、计时记分用电，消防用电及弱电机房用电等一级负荷的用电，均采用两个独立的双电源供电，以确保供电可靠。对通风空调系统风速控制要求高体育馆内，根据文艺演出和比赛的不同，对空调系统的要求也不相同。例2如，一般比赛及文艺演出对比赛场地风速要求不高,但进行小球比赛时(例如乒乓球),要求必须控制比赛场地上空内风速<，当进行羽毛球比赛时，控制整个比赛场地上空风速<，给风管及风口的安装和调试带来一定难度。对通风空调系统的噪音控制要求高体育馆作为体育比赛场所，同时又要承担各种公益活动。若馆内噪音较大，不仅影响演出效果，而且会使观众烦躁不安，影响公众秩序，同时对运动员的水平发挥也有较大影响。因此不仅要求风管的制作、安装质量高，风口及消声装置安装的好坏更是至关重要。对安全防火要求高体育馆作为一个大型公众性场合，安全防火要求显得尤为重要。一旦发生火灾危险，报警系统必须及时警示，以便争取宝贵时间，及时疏散人群。同时消防系统必须动作灵敏，及时消灭火灾，保证国家和人民生命、财产的安全。这就要求与消防有关的消防喷淋系统、火灾报警系统、通风空调系统消防排烟系统等必须与设计的启动及时、闭合统一的思路切实吻合保证施工质量。弱电控制部分系统多、工艺复杂与一般民用项目相比，体育馆弱电工程系统较多，其中包括：扩声系统、系统、系统、程控数字交换系统、广播系统、闭路电视监控系统、综合布线系统，卫星电视转播系统、汽车库电脑收费系统等。体育馆内扩声系统同时适用于语言和音乐，传播范围较大，对声场的不均匀性和失真率要求很高。同时电子记分牌是体育馆所特有的工艺设备，本馆内共有显示图像的彩屏和显示信息的单色屏二块显示屏。、工程技术关键体育馆轻型钢网架穹顶内的照明灯具、桥架、风管及风口安装难度大首先，在高达多米的穹顶内施工存在一定的危险性，安全保证措施必须到位；其次，网架拼装就位后，绝不允许再在网架上施焊。施工中必须与网架施工公司密切配合，使得需焊接的电气支架及风管支架在网架地面组装时期，及时安装在网架上；另外，从图纸会审时期到施工过程中，电气专业与通风专业之间必须相互密切配合，相互协作，及时发现和解决两个专业在网架内的打架（交叉）3现象。体育馆穹顶内空调风管保温要求高体育馆内人员密度大，余热多，热流均在上部空间聚集，夏季网架空间内的温度可高达℃，而风管内的空气温度在℃左右，因此该部分的空调风管保温必须严密，否则易因风管内外温差大而产生结露现象。地下车库内的风管制作、安装难度大体育馆地下车库面积约，面积大，风管密集。风管多为扁风管，且风管规格较大，风管制作拼接较多，容易...
