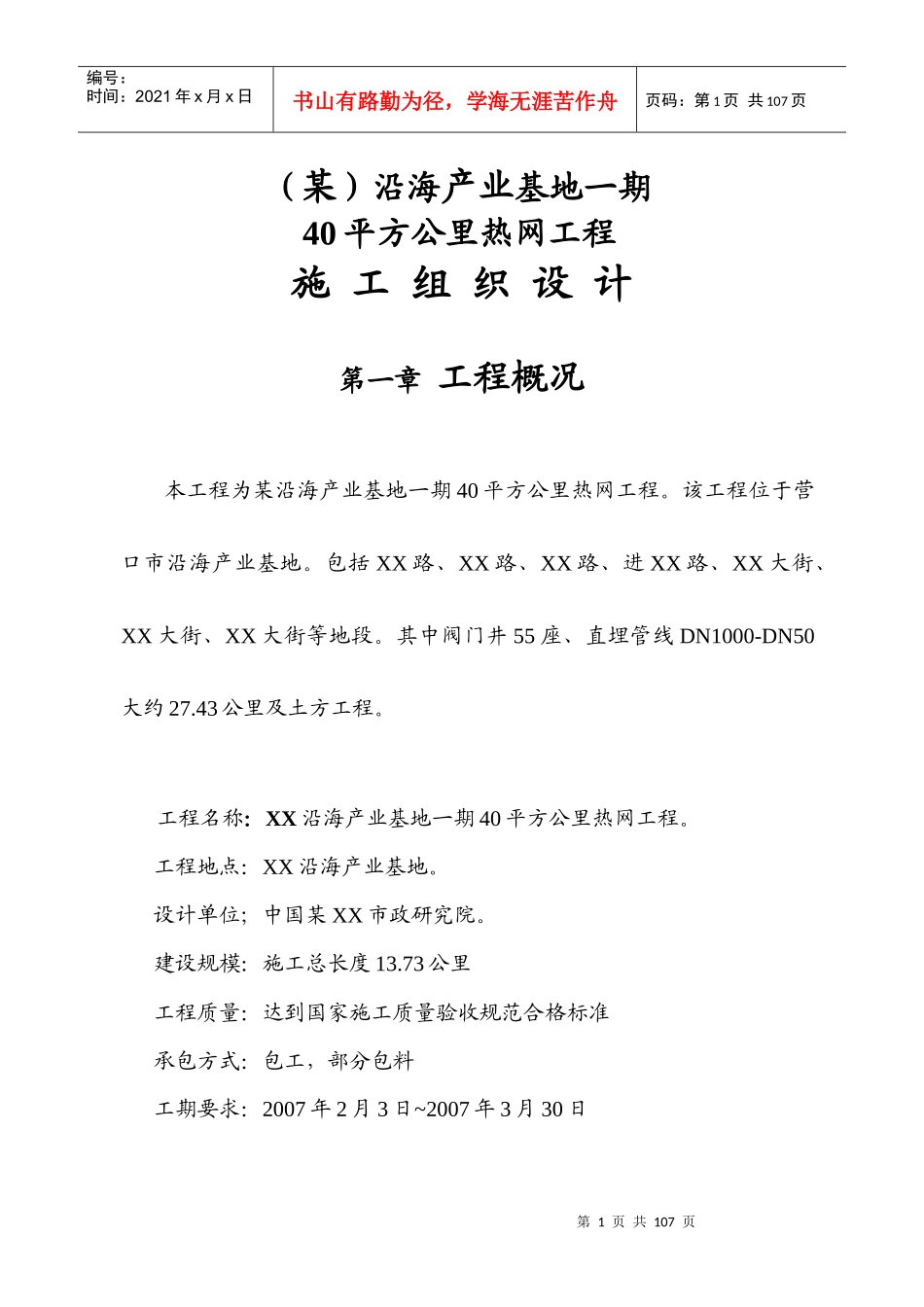

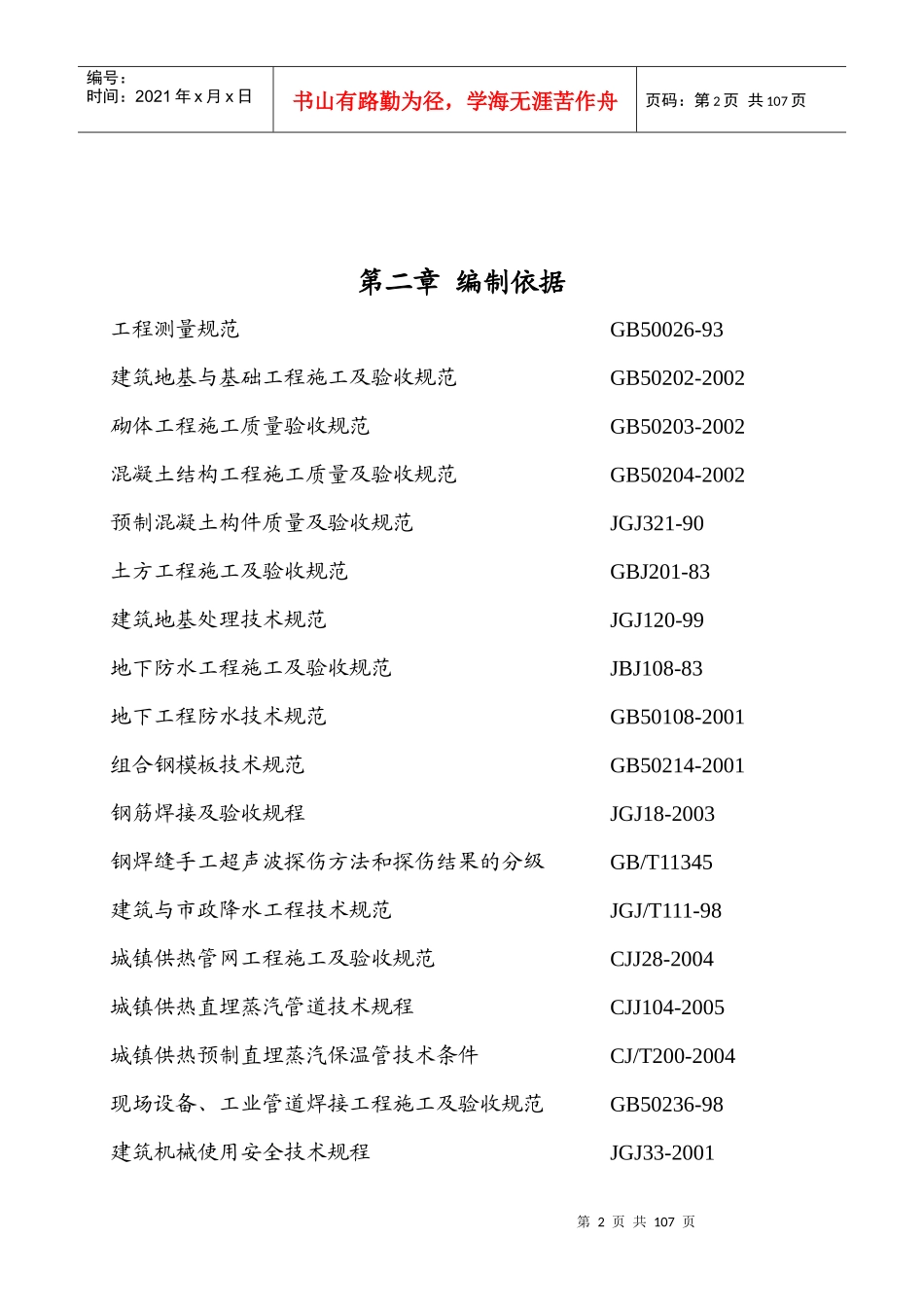

第1页共107页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共107页（某）沿海产业基地一期40平方公里热网工程施工组织设计第一章工程概况本工程为某沿海产业基地一期40平方公里热网工程。该工程位于营口市沿海产业基地。包括XX路、XX路、XX路、进XX路、XX大街、XX大街、XX大街等地段。其中阀门井55座、直埋管线DN1000-DN50大约27.43公里及土方工程。工程名称：XX沿海产业基地一期40平方公里热网工程。工程地点：XX沿海产业基地。设计单位；中国某XX市政研究院。建设规模：施工总长度13.73公里工程质量：达到国家施工质量验收规范合格标准承包方式：包工，部分包料工期要求：2007年2月3日~2007年3月30日第2页共107页第1页共107页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共107页第二章编制依据工程测量规范GB50026-93建筑地基与基础工程施工及验收规范GB50202-2002砌体工程施工质量验收规范GB50203-2002混凝土结构工程施工质量及验收规范GB50204-2002预制混凝土构件质量及验收规范JGJ321-90土方工程施工及验收规范GBJ201-83建筑地基处理技术规范JGJ120-99地下防水工程施工及验收规范JBJ108-83地下工程防水技术规范GB50108-2001组合钢模板技术规范GB50214-2001钢筋焊接及验收规程JGJ18-2003钢焊缝手工超声波探伤方法和探伤结果的分级GB/T11345建筑与市政降水工程技术规范JGJ/T111-98城镇供热管网工程施工及验收规范CJJ28-2004城镇供热直埋蒸汽管道技术规程CJJ104-2005城镇供热预制直埋蒸汽保温管技术条件CJ/T200-2004现场设备、工业管道焊接工程施工及验收规范GB50236-98建筑机械使用安全技术规程JGJ33-2001第3页共107页第2页共107页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共107页施工现场临时用电安全技术规范JGJ46-88第4页共107页第3页共107页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共107页第三章施工技术措施第一节土方工程施工一、工程测量㈠一般要求1．供热管网工程测量应符合GB50026-93《工程测量规范》和CJJ28-2004《城市供热管网工程施工及验收规范》的规定。2．城市平面控制网点和城市水准网点的位置、编号、精度等级及其坐标和高度数据，应由建设单位或设计部门提供，以确定管网设计线位和高程。3．供热网管线的中线桩和水准点均应用平移法设置于线路施工操作范围之外便于观察和使用的部位。4．测量仪器我公司把本工程列为重点工程项目，为从根本上保证工程质量，必须严格控制测量工艺过程。本工程测量采用性能可靠的经纬仪及水准仪，能够为定位放线、高程测量及转角测量提供保证。㈡定线测量第5页共107页第4页共107页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共107页管网工程施工定线测量要求⑴按先主线再次线的次序进行；⑵主干线起点、终点，中间各转角点应在地面上定位；⑶管网中的固定支架、地上建筑、地下检查小室在管线定位后，用钢尺丈量方法测量。2．施工图用解析确定管网位置，应按给定出标数据测定点位。首先测定控制点、线位置，经校验确认无误后，再按给定值测定管网位置。3．管线测量技术要求附合导线长度（m）平均边长（m）测角中误差方位角闭合误差导线相对闭合差800100±20″±√n″1/3000表中：⑴n为测站数；⑵点位中误差不应大于5cm4．直线段的中线桩位间距≯50m。管网中线量距可用钢尺丈量，量距相对误差应不大于1/1000。管线定线完成后，点位应顺序编号，主要的中线桩应进行加固或安放标石，并绘点示记。管网转角点应与附近永久性工程相连。㈢水准测量第6页共107页第5页共107页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共107页水准测量按《国家水准测量规范》执行。附合水准路线闭合差不超过±30√L（mm）（L为符合线路长度，以km计）。管网沿线临时水准点间距不超过300m，可用固定支架高程进行相对控制，与热源连接部位高程须同热源高程校核。㈣竣工测量1．管网工程竣工后，全部进行平面位置和高程测量。管网点位中误差（指测点相对于邻点解析控制点）不应大于5cm。管网点的高程中...
