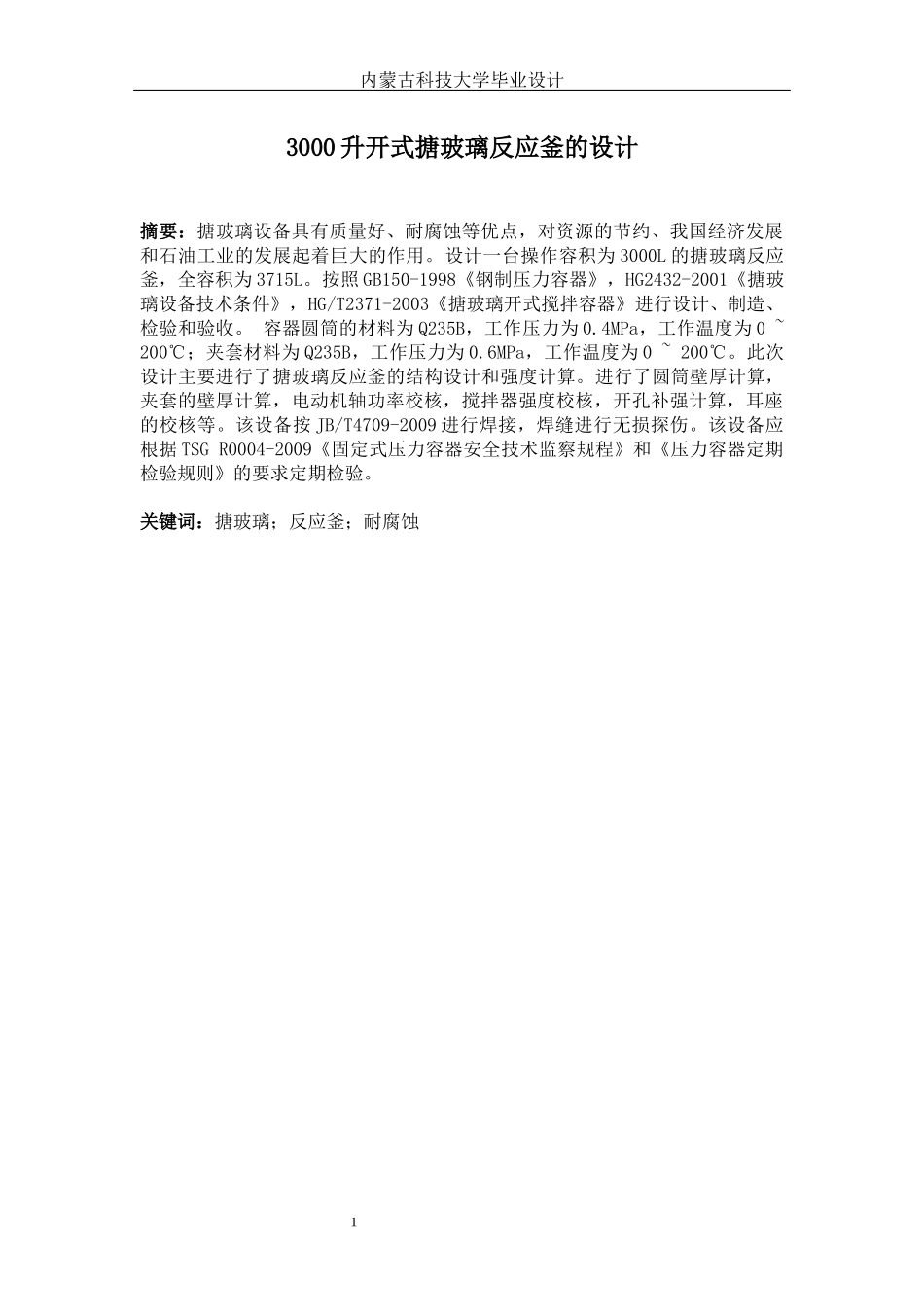

1内蒙古科技大学毕业设计3000升开式搪玻璃反应釜的设计摘要：搪玻璃设备具有质量好、耐腐蚀等优点，对资源的节约、我国经济发展和石油工业的发展起着巨大的作用。设计一台操作容积为3000L的搪玻璃反应釜，全容积为3715L。按照GB150-1998《钢制压力容器》，HG2432-2001《搪玻璃设备技术条件》，HG/T2371-2003《搪玻璃开式搅拌容器》进行设计、制造、检验和验收。容器圆筒的材料为Q235B，工作压力为0.4MPa，工作温度为0~200℃；夹套材料为Q235B，工作压力为0.6MPa，工作温度为0~200℃。此次设计主要进行了搪玻璃反应釜的结构设计和强度计算。进行了圆筒壁厚计算，夹套的壁厚计算，电动机轴功率校核，搅拌器强度校核，开孔补强计算，耳座的校核等。该设备按JB/T4709-2009进行焊接，焊缝进行无损探伤。该设备应根据TSGR0004-2009《固定式压力容器安全技术监察规程》和《压力容器定期检验规则》的要求定期检验。关键词：搪玻璃；反应釜；耐腐蚀12内蒙古科技大学毕业设计Thedesignfor3,000litresopen-cycleglassliningreactionkettleAbstract:Glass-linedequipmentwithgoodquality,corrosionresistance,etc.,resourceconservation,economicdevelopmentandthedevelopmentoftheoilindustryplaysahugerole.Thedesignoperatingglass-linedreactorwithavolumeof3000L,3715Lfullvolume.《Steelpressurevessel》inaccordancewiththeGB150-1998HG2432-2001《glass-linedequipmenttechnicalconditions》,HG/T2371-2003《glass-linedopenmixingvessel》forthedesign,manufacture,inspectionandacceptance.ThematerialofthecontainercylinderQ235B,workingpressureto0.4MPa,theoperatingtemperatureof0to200°C;jacketmaterialforQ235B,workingpressureof0.6MPa,theoperatingtemperatureof0to200°C.Thedesignismainlyforthestructuraldesignandstrengthcalculationofglass-linedreactor.Cylinderwallthickness,thewallthicknessofthejacket,themotorshaftpowercheck,stirrerstrengthcheck,openingreinforcementcalculation,earseatcheck.ThedeviceJB/T4709-2009welding,weldNDT.TheequipmentshouldbebasedontherequirementsoftheTSGR0004-2009《fixed-pressurevesselsafetytechnologytomonitortheprocedures》and《regularpressurevesselinspectionrules》periodicinspection.Keywords:Honingglass;reactionkettle;corrosionresistance.23内蒙古科技大学毕业设计目录摘要……………………………………………………………………………………1Abstract………………………………………………………………………………2绪论……………………………………………………………………………………5第一章反应釜釜体与传热装置……………………………………………………71.1反应釜釜体…………………………………………………………………71.1.1确定反应釜釜体的直径和高度…………………………………………71.1.2确定反应釜夹套的直径和高度…………………………………………81.1.3夹套类型的选择…………………………………………………………91.1.4夹套圆筒的应力计算……………………………………………………91.1.5夹套试验压力…………………………………………………………101.2确定反应釜内筒的材料和壁厚……………………………………………111.3封头、卡子及密封装置的选择……………………………………………13第二章反应釜的传递装置…………………………………………………………142.1减速装置…………………………………………………………………142.2电动机基本特性及选用…………………………………………………162.3机架………………………………………………………………………172.3.1机架的选用原则………………………………………………………172.4传动轴……………………………………………………………………182.5联轴器……………………………………………………………………19第三章反应釜的搅拌装置…………………………………………………………203.1搅拌器……………………………...
