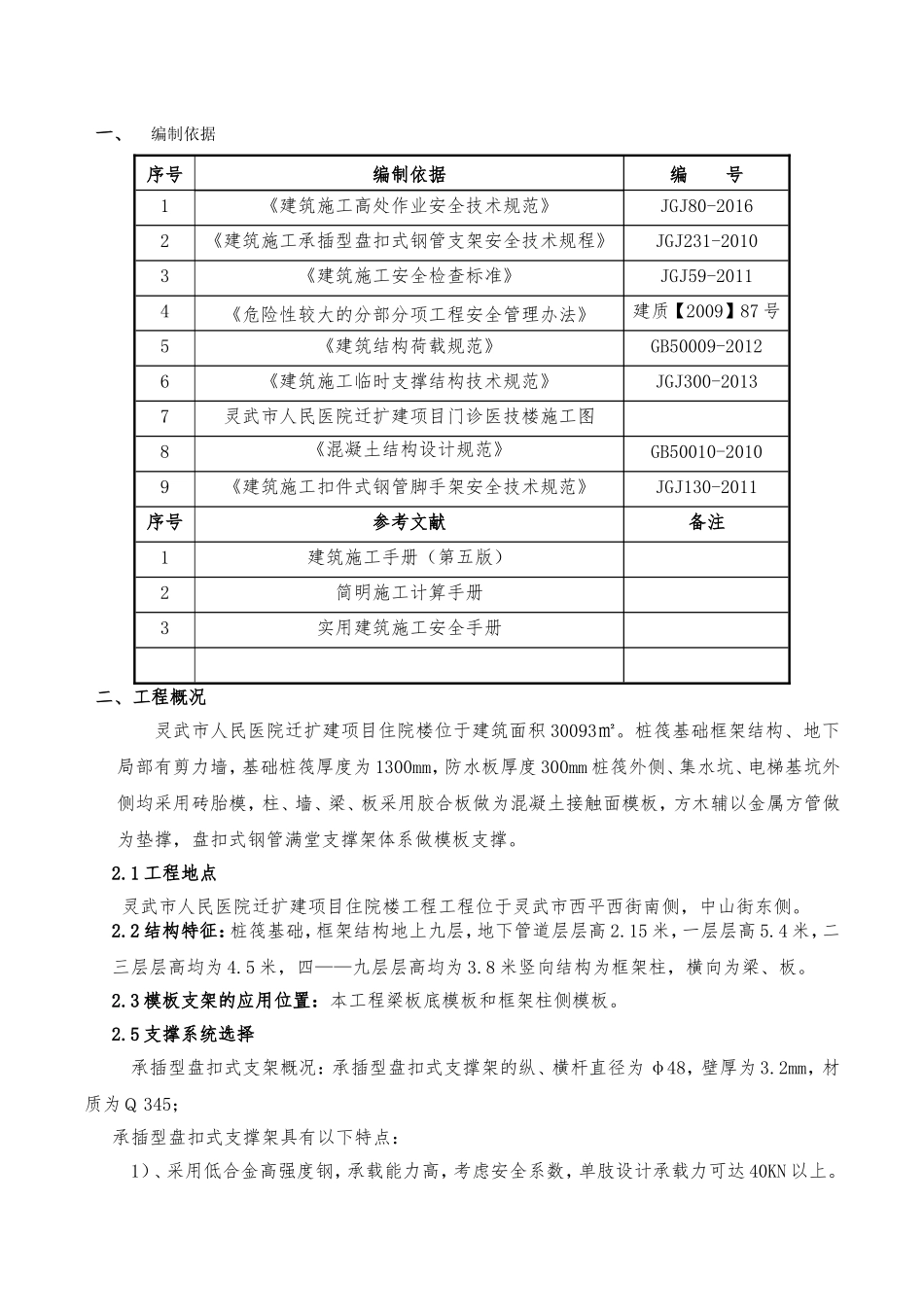

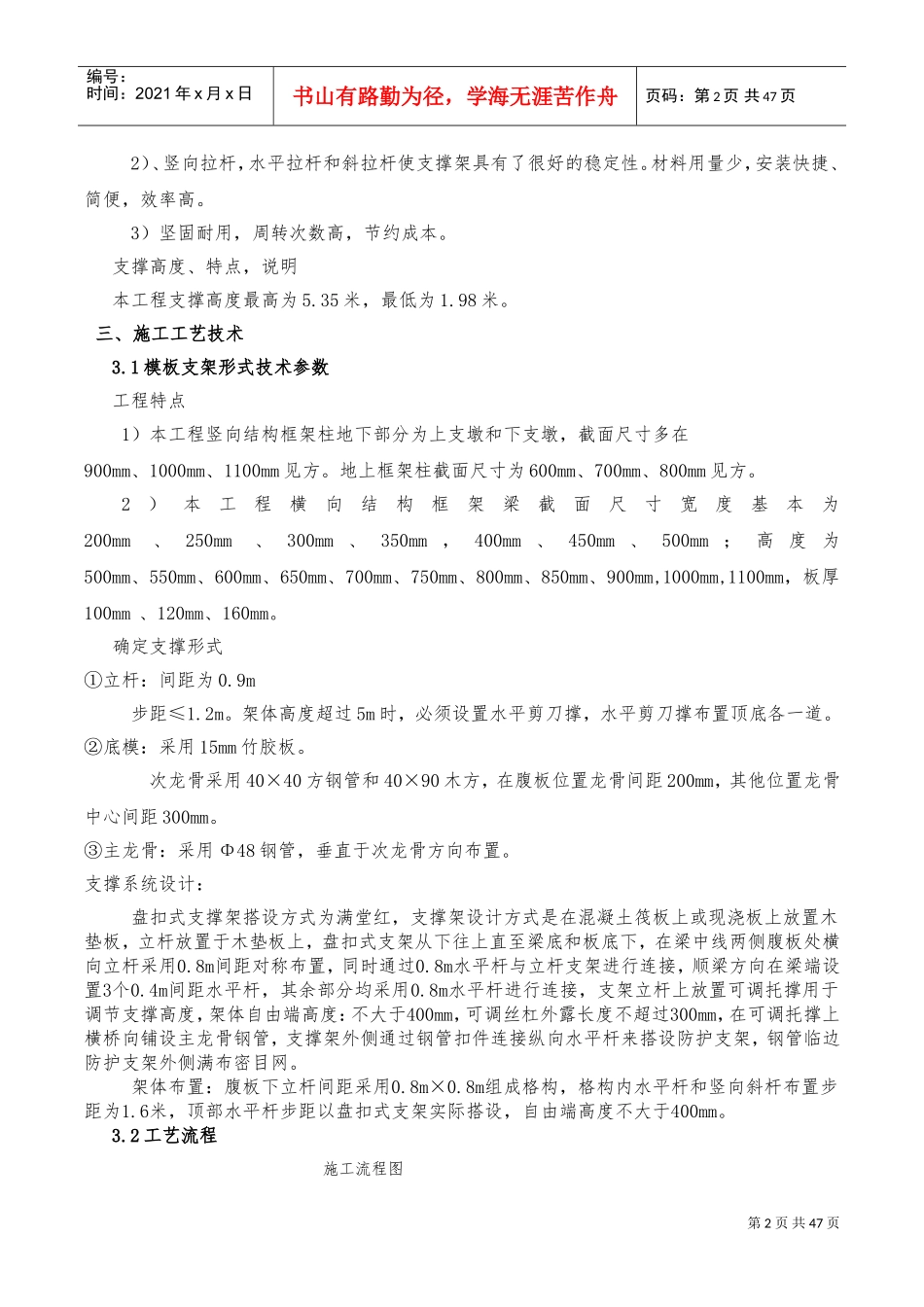

住院楼模板支撑架专项施工方案一、编制依据序号编制依据编号1《建筑施工高处作业安全技术规范》JGJ80-20162《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-20103《建筑施工安全检查标准》JGJ59-20114《危险性较大的分部分项工程安全管理办法》建质【2009】87号5《建筑结构荷载规范》GB50009-20126《建筑施工临时支撑结构技术规范》JGJ300-20137灵武市人民医院迁扩建项目门诊医技楼施工图8《混凝土结构设计规范》GB50010-20109《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011序号参考文献备注1建筑施工手册（第五版）2简明施工计算手册3实用建筑施工安全手册二、工程概况灵武市人民医院迁扩建项目住院楼位于建筑面积30093㎡。桩筏基础框架结构、地下局部有剪力墙，基础桩筏厚度为1300mm，防水板厚度300mm桩筏外侧、集水坑、电梯基坑外侧均采用砖胎模，柱、墙、梁、板采用胶合板做为混凝土接触面模板，方木辅以金属方管做为垫撑，盘扣式钢管满堂支撑架体系做模板支撑。2.1工程地点灵武市人民医院迁扩建项目住院楼工程工程位于灵武市西平西街南侧，中山街东侧。2.2结构特征：桩筏基础，框架结构地上九层，地下管道层层高2.15米，一层层高5.4米，二三层层高均为4.5米，四——九层层高均为3.8米竖向结构为框架柱，横向为梁、板。2.3模板支架的应用位置：本工程梁板底模板和框架柱侧模板。2.5支撑系统选择承插型盘扣式支架概况：承插型盘扣式支撑架的纵、横杆直径为φ48，壁厚为3.2mm，材质为Ｑ345；承插型盘扣式支撑架具有以下特点：1）、采用低合金高强度钢，承载能力高，考虑安全系数，单肢设计承载力可达40KN以上。第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页2）、竖向拉杆，水平拉杆和斜拉杆使支撑架具有了很好的稳定性。材料用量少，安装快捷、简便，效率高。3）坚固耐用，周转次数高，节约成本。支撑高度、特点，说明本工程支撑高度最高为5.35米，最低为1.98米。三、施工工艺技术3.1模板支架形式技术参数工程特点1）本工程竖向结构框架柱地下部分为上支墩和下支墩，截面尺寸多在900mm、1000mm、1100mm见方。地上框架柱截面尺寸为600mm、700mm、800mm见方。2）本工程横向结构框架梁截面尺寸宽度基本为200mm、250mm、300mm、350mm，400mm、450mm、500mm；高度为500mm、550mm、600mm、650mm、700mm、750mm、800mm、850mm、900mm,1000mm,1100mm，板厚100mm、120mm、160mm。确定支撑形式①立杆：间距为0.9m步距≤1.2m。架体高度超过5m时，必须设置水平剪刀撑，水平剪刀撑布置顶底各一道。②底模：采用15mm竹胶板。次龙骨采用40×40方钢管和40×90木方，在腹板位置龙骨间距200mm，其他位置龙骨中心间距300mm。③主龙骨：采用Φ48钢管，垂直于次龙骨方向布置。支撑系统设计：盘扣式支撑架搭设方式为满堂红，支撑架设计方式是在混凝土筏板上或现浇板上放置木垫板，立杆放置于木垫板上，盘扣式支架从下往上直至梁底和板底下，在梁中线两侧腹板处横向立杆采用0.8m间距对称布置，同时通过0.8m水平杆与立杆支架进行连接，顺梁方向在梁端设置3个0.4m间距水平杆，其余部分均采用0.8m水平杆进行连接，支架立杆上放置可调托撑用于调节支撑高度，架体自由端高度：不大于400mm，可调丝杠外露长度不超过300mm，在可调托撑上横桥向铺设主龙骨钢管，支撑架外侧通过钢管扣件连接纵向水平杆来搭设防护支架，钢管临边防护支架外侧满布密目网。架体布置：腹板下立杆间距采用0.8m×0.8m组成格构，格构内水平杆和竖向斜杆布置步距为1.6米，顶部水平杆步距以盘扣式支架实际搭设，自由端高度不大于400mm。3.2工艺流程施工流程图第3页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页(1）基础放样：依照支撑架配置图纸上尺寸标注，正确放样并使用墨斗弹线。（2）检查放样点是否正确。（3）备料人员依搭架需求数量，分配材料并送至每个搭架区域。（4）依脚手架施工图纸将调整底座正确摆放。（5）依脚手架施工图纸搭设脚手架。（高处作业人员需配带安全帽、安全带并临时在架体上铺设脚手板）（6）搭架高程控制检测及架高调整...
