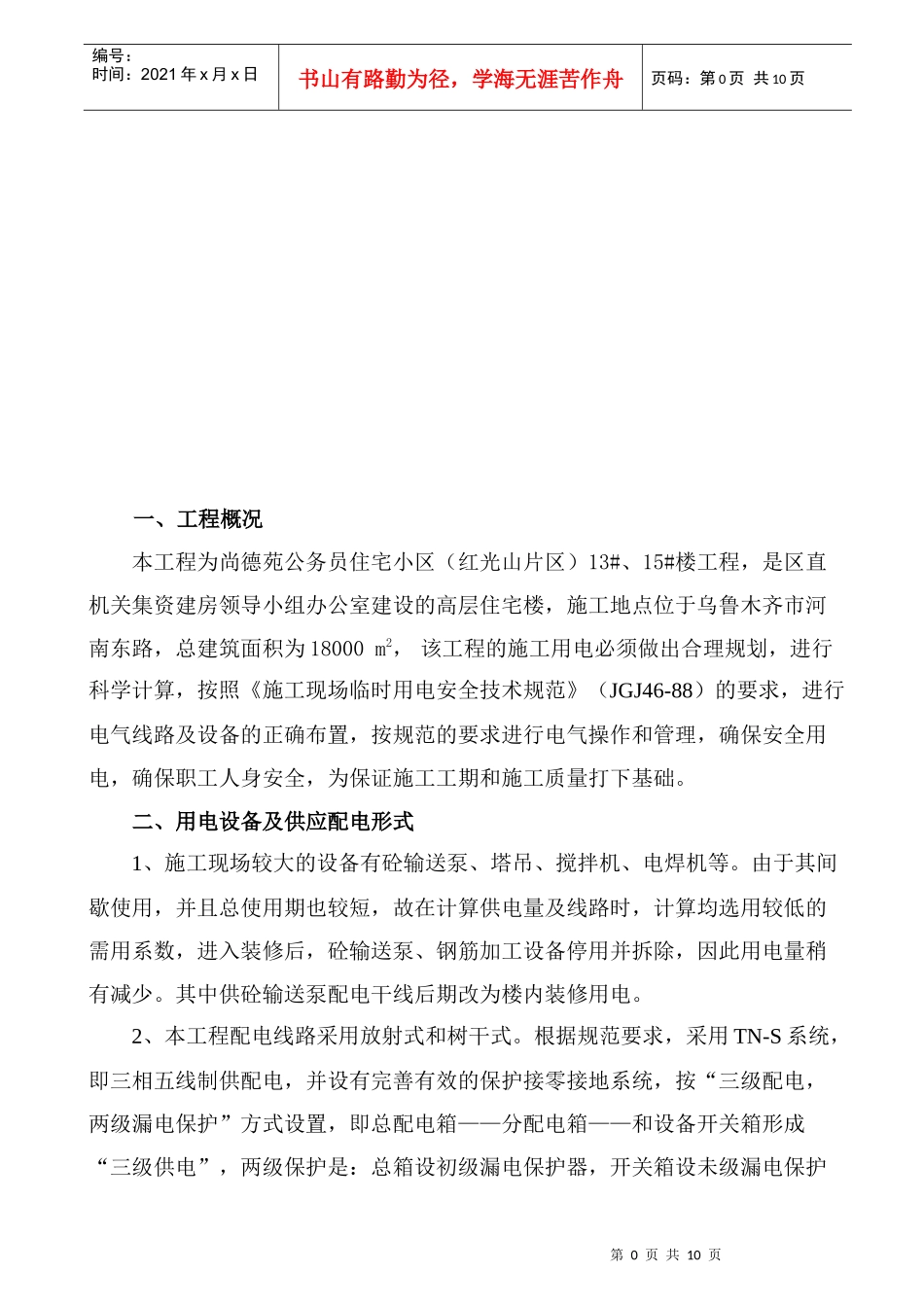

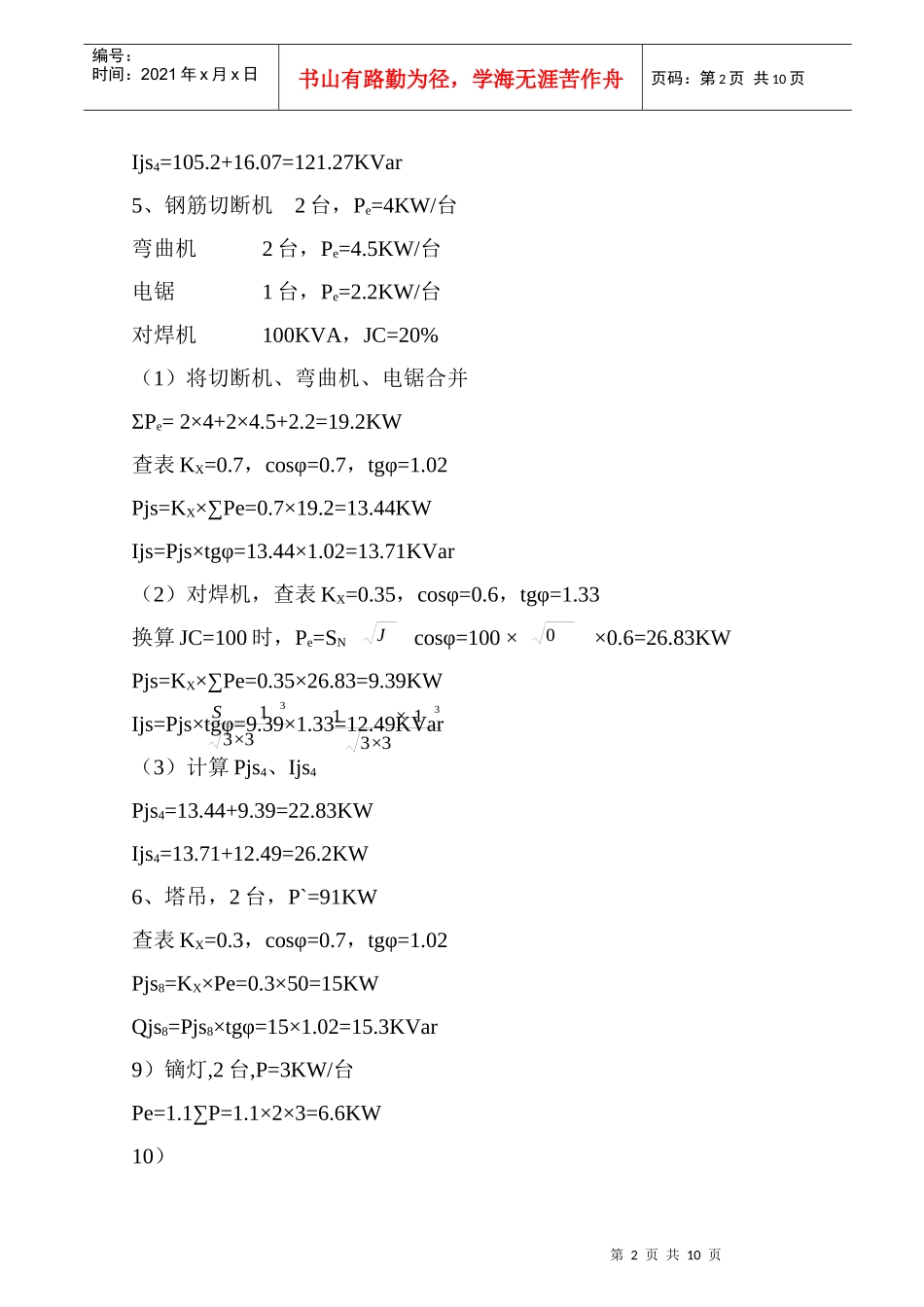

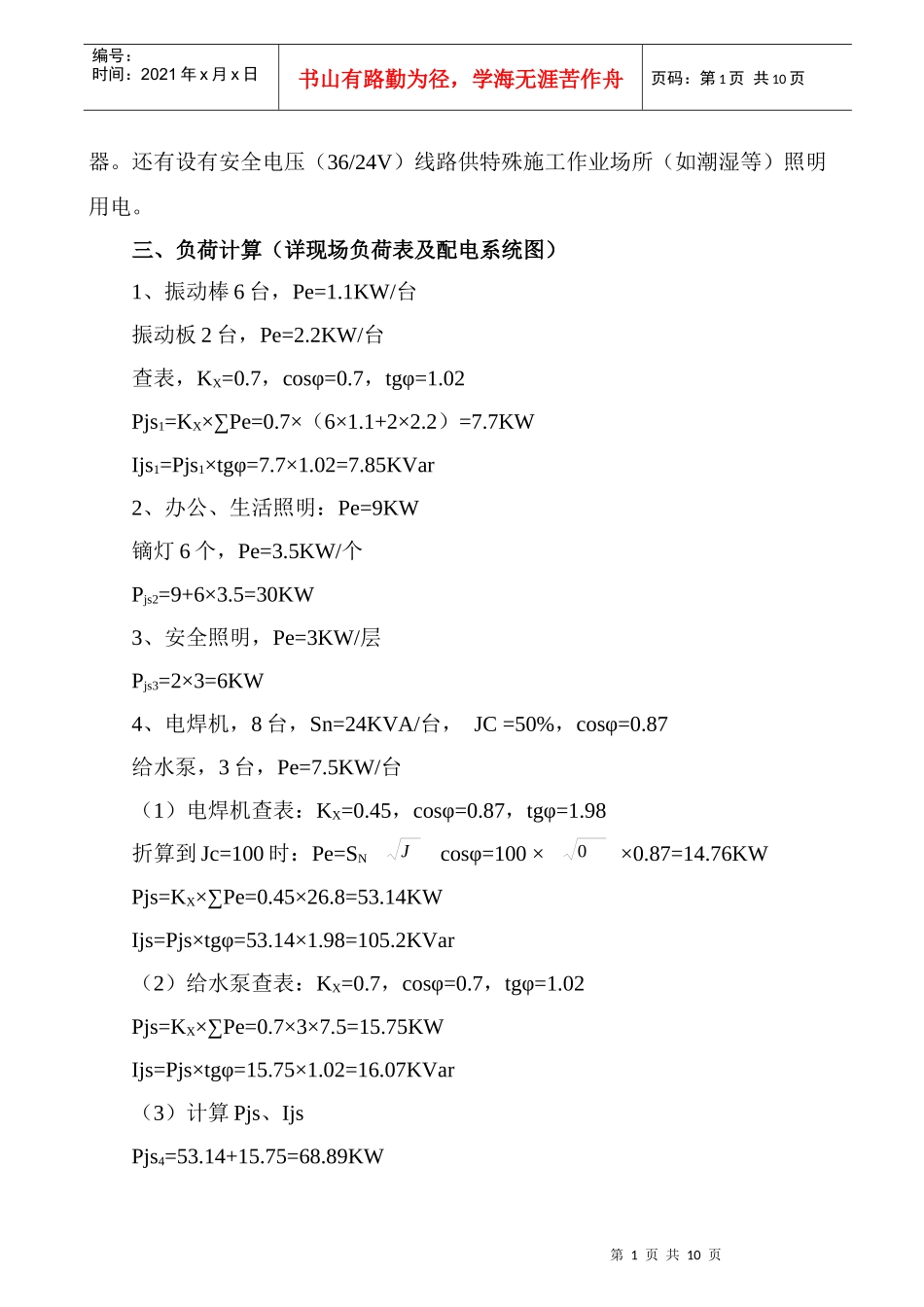

第0页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共10页一、工程概况本工程为尚德苑公务员住宅小区（红光山片区）13#、15#楼工程，是区直机关集资建房领导小组办公室建设的高层住宅楼，施工地点位于乌鲁木齐市河南东路，总建筑面积为18000m2，该工程的施工用电必须做出合理规划，进行科学计算，按照《施工现场临时用电安全技术规范》（JGJ46-88）的要求，进行电气线路及设备的正确布置，按规范的要求进行电气操作和管理，确保安全用电，确保职工人身安全，为保证施工工期和施工质量打下基础。二、用电设备及供应配电形式1、施工现场较大的设备有砼输送泵、塔吊、搅拌机、电焊机等。由于其间歇使用，并且总使用期也较短，故在计算供电量及线路时，计算均选用较低的需用系数，进入装修后，砼输送泵、钢筋加工设备停用并拆除，因此用电量稍有减少。其中供砼输送泵配电干线后期改为楼内装修用电。2、本工程配电线路采用放射式和树干式。根据规范要求，采用TN-S系统，即三相五线制供配电，并设有完善有效的保护接零接地系统，按“三级配电，两级漏电保护”方式设置，即总配电箱——分配电箱——和设备开关箱形成“三级供电”，两级保护是：总箱设初级漏电保护器，开关箱设未级漏电保护第1页共10页第0页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页器。还有设有安全电压（36/24V）线路供特殊施工作业场所（如潮湿等）照明用电。三、负荷计算（详现场负荷表及配电系统图）1、振动棒6台，Pe=1.1KW/台振动板2台，Pe=2.2KW/台查表，KX=0.7，cosφ=0.7，tgφ=1.02Pjs1=KX×∑Pe=0.7×（6×1.1+2×2.2）=7.7KWIjs1=Pjs1×tgφ=7.7×1.02=7.85KVar2、办公、生活照明：Pe=9KW镝灯6个，Pe=3.5KW/个Pjs2=9+6×3.5=30KW3、安全照明，Pe=3KW/层Pjs3=2×3=6KW4、电焊机，8台，Sn=24KVA/台，JC=50%，cosφ=0.87给水泵，3台，Pe=7.5KW/台（1）电焊机查表：KX=0.45，cosφ=0.87，tgφ=1.98折算到Jc=100时：Pe=SNcosφ=100××0.87=14.76KWPjs=KX×∑Pe=0.45×26.8=53.14KWIjs=Pjs×tgφ=53.14×1.98=105.2KVar（2）给水泵查表：KX=0.7，cosφ=0.7，tgφ=1.02Pjs=KX×∑Pe=0.7×3×7.5=15.75KWIjs=Pjs×tgφ=15.75×1.02=16.07KVar（3）计算Pjs、IjsPjs4=53.14+15.75=68.89KWJ0第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页Ijs4=105.2+16.07=121.27KVar5、钢筋切断机2台，Pe=4KW/台弯曲机2台，Pe=4.5KW/台电锯1台，Pe=2.2KW/台对焊机100KVA，JC=20%（1）将切断机、弯曲机、电锯合并ΣPe=2×4+2×4.5+2.2=19.2KW查表KX=0.7，cosφ=0.7，tgφ=1.02Pjs=KX×∑Pe=0.7×19.2=13.44KWIjs=Pjs×tgφ=13.44×1.02=13.71KVar（2）对焊机，查表KX=0.35，cosφ=0.6，tgφ=1.33换算JC=100时，Pe=SNcosφ=100××0.6=26.83KWPjs=KX×∑Pe=0.35×26.83=9.39KWIjs=Pjs×tgφ=9.39×1.33=12.49KVar（3）计算Pjs4、Ijs4Pjs4=13.44+9.39=22.83KWIjs4=13.71+12.49=26.2KW6、塔吊，2台，P`=91KW查表KX=0.3，cosφ=0.7，tgφ=1.02Pjs8=KX×Pe=0.3×50=15KWQjs8=Pjs8×tgφ=15×1.02=15.3KVar9）镝灯,2台,P=3KW/台Pe=1.1∑P=1.1×2×3=6.6KW10）S133×31×133×3J0第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页11)提升机，1台，Pe=10KW/台查表KX=0.3，cosφ=0.7，tgφ=1.02Pjs11=KX×Pe=0.3×10=3.0KWQjs11=Pjs11tgφ=3×1.02=3.06Kvar12）计算∑Pjs，∑Qjs∑Pjs=12+8.4+8.4+11.14+1.96+14+3.2+35+15+6.6+8.91+3=127.61KW∑Qjs=8.57+8.57+14.82+2+15.12+2.4+35.7+15.3+11.85+3.06=117.39KVar13）对总用电系统取同期系数Pjs=∑Pjs×0.9=127.61×0.9=114.85KWQjs=∑Qjs×0.9=117.39×0.9=105.65KVar14）计算Sjs、IjsSjs=156.05KVAIjs=237.10A四、配电导线的选择：本工程由于场地较小，无法全部设架空线路，因此，采用导线敷设埋地和明设混合。1、配电干线截面：I干1—1=18.23A查表选干线截面为BX—5×10mm2I干1—2=89.34A查表选干线截面为BX—5×50mm2I干...
