某热电厂机组建筑工程施工组织设计VIP免费

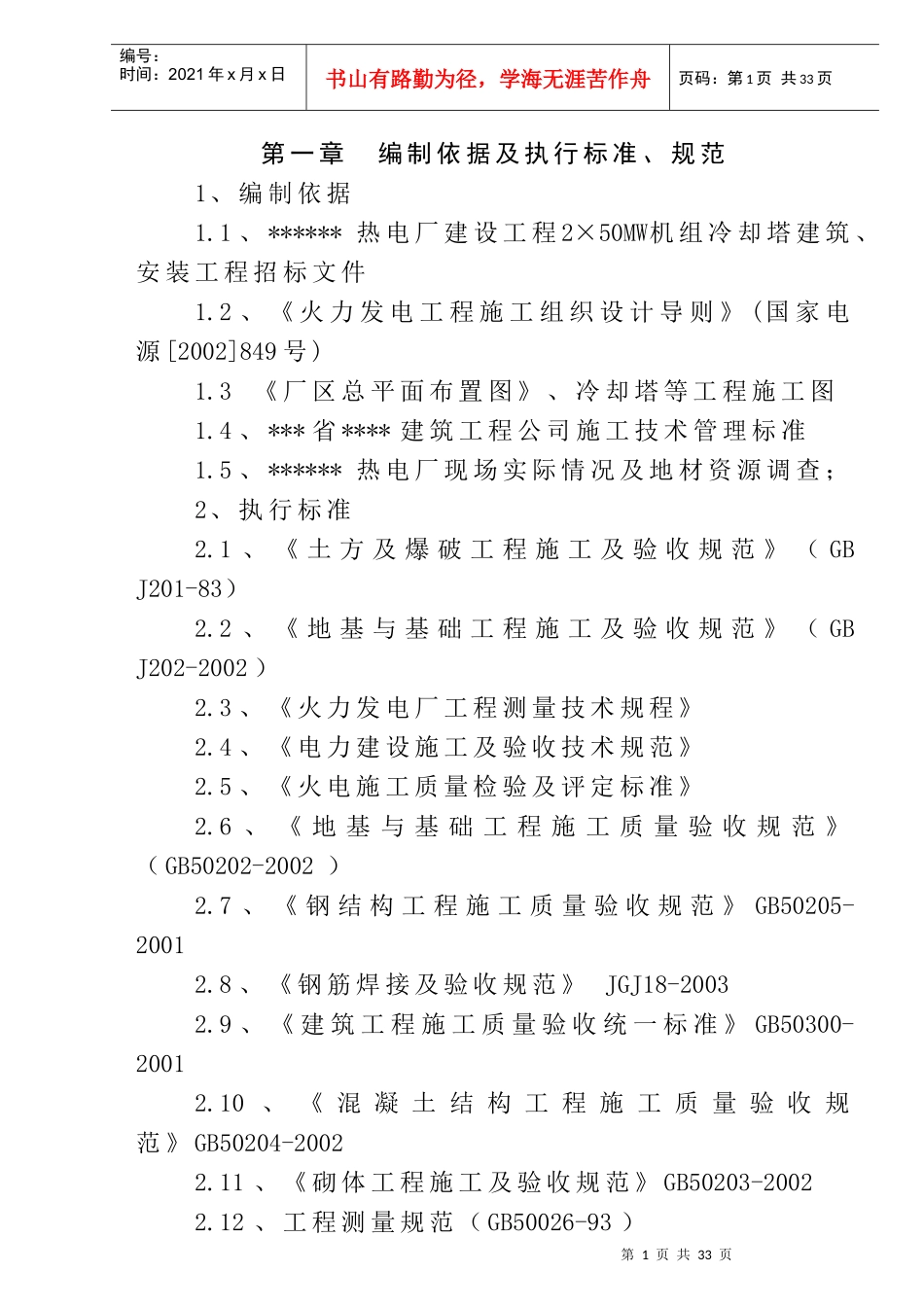

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页第一章编制依据及执行标准、规范1、编制依据1.1、******热电厂建设工程2×50MW机组冷却塔建筑、安装工程招标文件1.2、《火力发电工程施工组织设计导则》(国家电源[2002]849号)1.3《厂区总平面布置图》、冷却塔等工程施工图1.4、***省****建筑工程公司施工技术管理标准1.5、******热电厂现场实际情况及地材资源调查；2、执行标准2.1、《土方及爆破工程施工及验收规范》（GBJ201-83）2.2、《地基与基础工程施工及验收规范》（GBJ202-2002）2.3、《火力发电厂工程测量技术规程》2.4、《电力建设施工及验收技术规范》2.5、《火电施工质量检验及评定标准》2.6、《地基与基础工程施工质量验收规范》（GB50202-2002）2.7、《钢结构工程施工质量验收规范》GB50205-20012.8、《钢筋焊接及验收规范》JGJ18-20032.9、《建筑工程施工质量验收统一标准》GB50300-20012.10、《混凝土结构工程施工质量验收规范》GB50204-20022.11、《砌体工程施工及验收规范》GB50203-20022.12、工程测量规范（GB50026-93）第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页2.13地下防水施工质量验收规范（GB50208-2002）2.14、《建筑机械安全技术规程》JGJ33-20012.15、《电力建设工程施工技术管理导则》国电电源[2002]896号2.16、《电力建设安全健康与环境管理工作规定》国电公司2002-01-212.17、《火力发电厂设计技术规程》2.18、《电力建设安全施工管理规定》2.19、《火力发电厂基本建设工程启动及竣工验收规程及相关规程》2.20、《火电机组达标投产考核标准及相关规程》2.21、国家、省、市及部颁现行的与本工程相关的法律、法规、规章制度以上标准若有新标准执行替代原标准。第二章工程概述1.工程概况:1.1地理位置:***省****市，为新建2×50MW高压双抽冷凝式汽轮发电机组，两台240T/H粉煤锅炉。1.2工程内容:本施工组织设计仅针对2#标段，包括：冷却塔（开挖地基处理除外）、循环水泵房及管沟、管道土石方、升压泵房、生活消防泵房、水池、吸水井、排气井110kv配电装置及室外构筑物的施工。1.3主要工程结构简介双曲线冷却塔中心坐标A=399.20B=460.08，塔高82m，淋水面积2800m2，为钢筋混凝土结构。冷却塔主要结构由：环基、人字柱、环梁、筒身和刚性环组成的塔体工程；由塔芯淋水构件及淋水装置、第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页竖井、压力进水沟组成的塔芯淋水工程；由池壁、池底构成的贮水池工程。环基中心半径*****，底板厚***，斜高****，水池池壁与环基底板共同组成水塔主体基础；水池池壁500厚，水池底板厚200，环基底板与水池底板之间采用652型橡胶止水带连接；人字形支柱40对，直径400；塔筒采用旋转壳环钢筋混凝土结构；淋水构架采用装配式钢筋混凝土结构；托架采用挤拉成型的冷却塔专用玻璃钢托架，PVC填料。水池为两座蓄水量各为***m3钢筋混凝土结构。泵房为钢筋混凝土框架结构，砖墙维护。2.工程平面位置:各单位工程平面位置见：榆林热电厂建设工程2×50MW机组冷却塔、循环水泵房等施工平面布置图。第三章施工部署1.该工程项目由************项目经理部全面负责各项管理与协调工作。2.本工程包括冷却塔（开挖地基处理除外）、循环水泵房及管沟、管道土石方、升压泵房、生活消防泵房、水池、吸水井、排气井、110kv配电装置及室外构筑物,其中冷却塔单位工程属电厂特殊构筑物，甲方要求工期紧，任务重。因此必须抓紧时间尽早安排，发挥我公司专业队伍的优势人力，现有的垂直运输体系及机械设备等，进行合理组织，尽可能地投入更多的人力、物力，平行组织施工，按期完成该工程的建设任务。3.总体部署本工程现场设一个钢筋、铁件加工车间,用于全场的钢筋、铁件的加工。第4页共33页第3页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共33页混凝土采用混凝土搅拌站的商品混凝土，混凝土罐车运至施工现场，淋水冷却塔环梁及环梁以下结构混凝土方量大，采用混凝土输送泵进...
