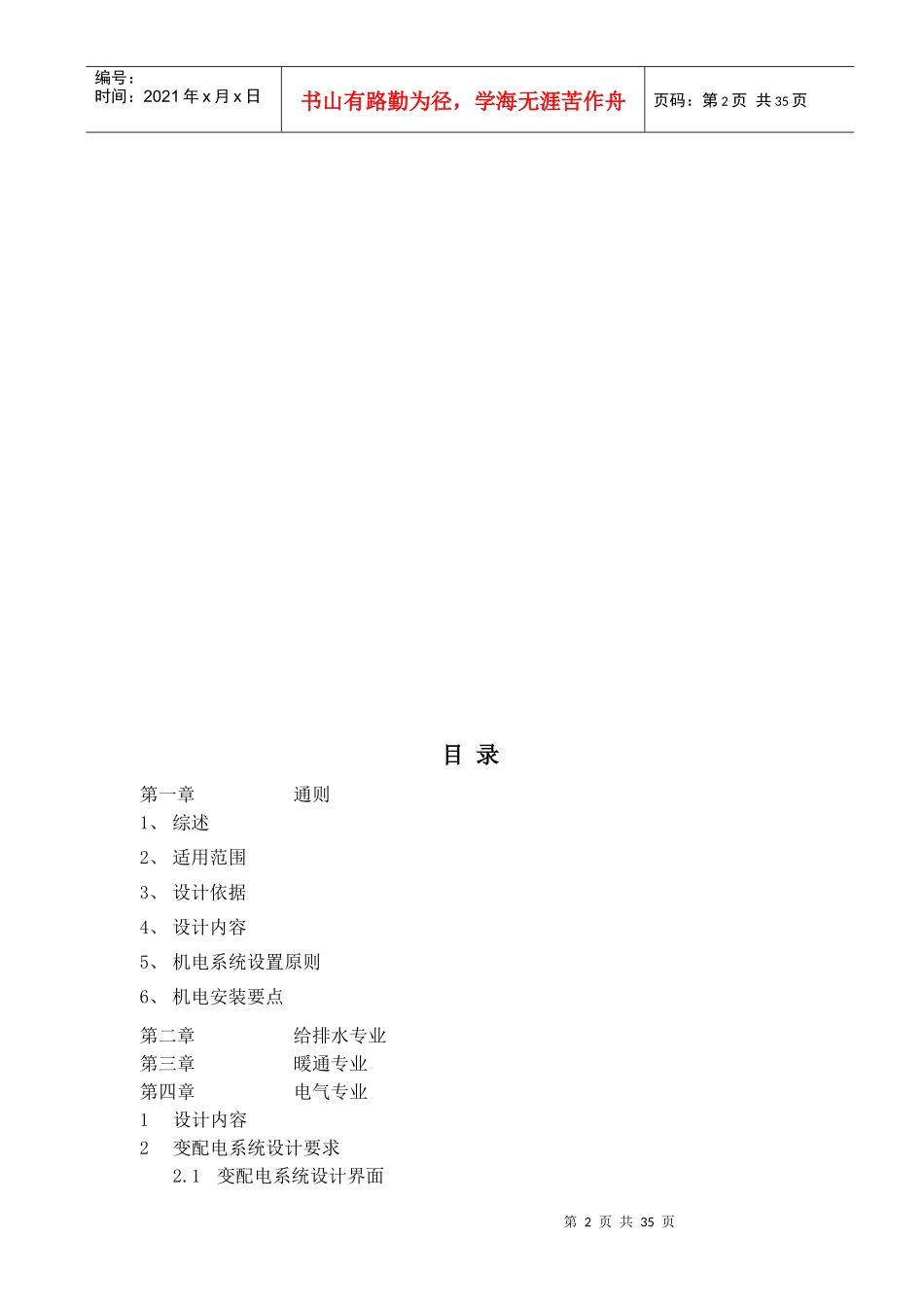

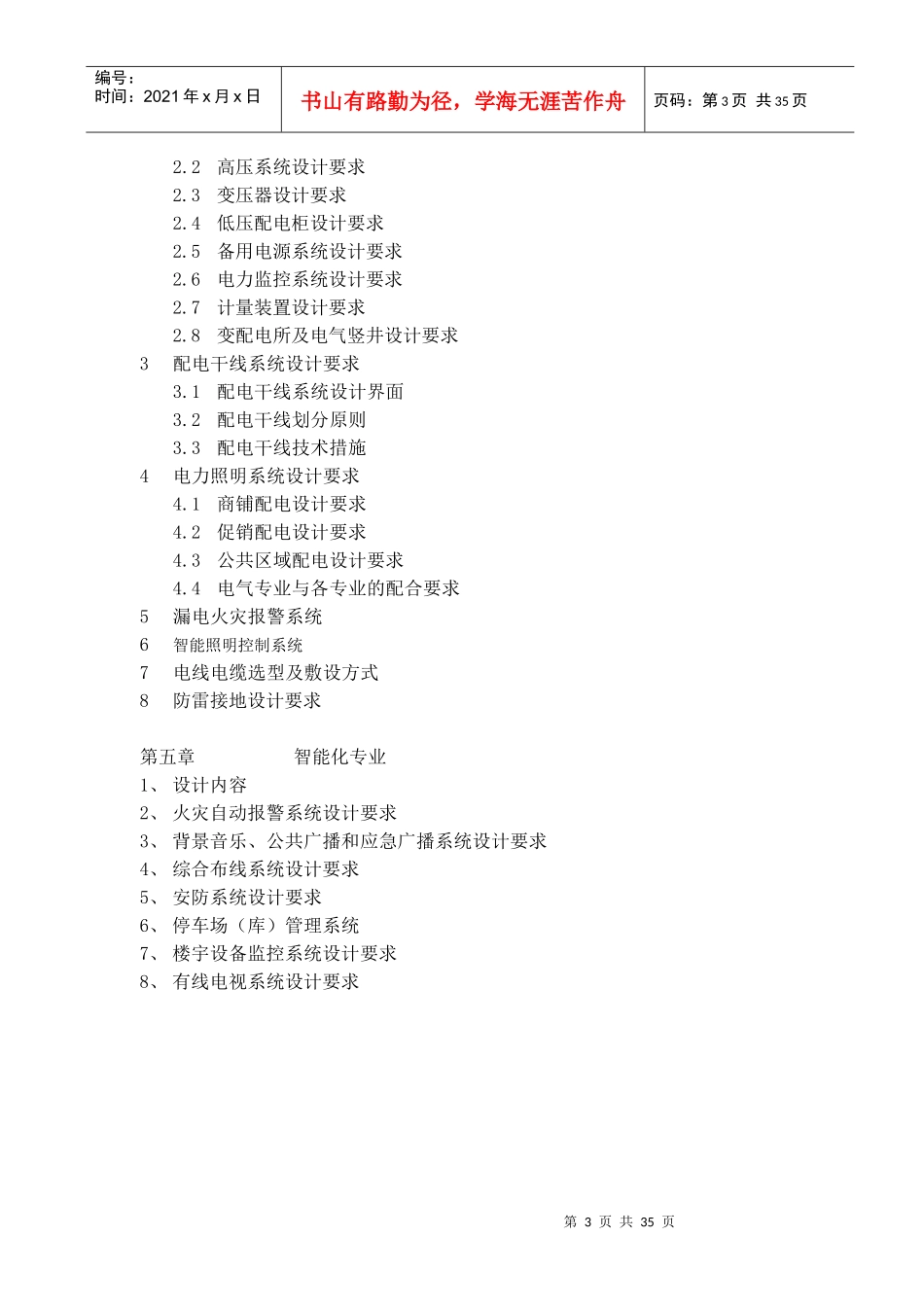

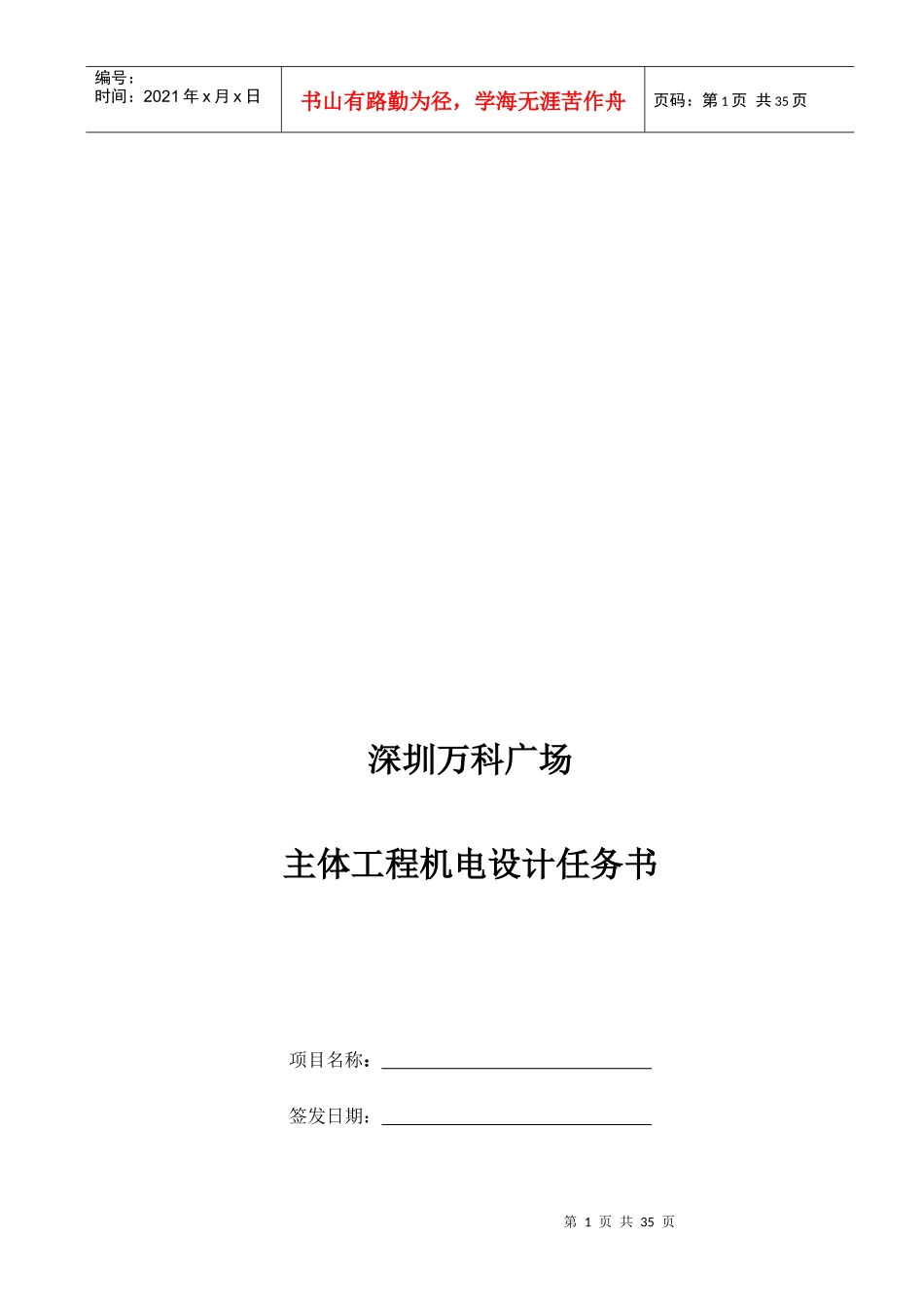

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页深圳万科广场主体工程机电设计任务书项目名称：签发日期：第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页目录第一章通则1、综述2、适用范围3、设计依据4、设计内容5、机电系统设置原则6、机电安装要点第二章给排水专业第三章暖通专业第四章电气专业1设计内容2变配电系统设计要求2.1变配电系统设计界面第3页共35页第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页2.2高压系统设计要求2.3变压器设计要求2.4低压配电柜设计要求2.5备用电源系统设计要求2.6电力监控系统设计要求2.7计量装置设计要求2.8变配电所及电气竖井设计要求3配电干线系统设计要求3.1配电干线系统设计界面3.2配电干线划分原则3.3配电干线技术措施4电力照明系统设计要求4.1商铺配电设计要求4.2促销配电设计要求4.3公共区域配电设计要求4.4电气专业与各专业的配合要求5漏电火灾报警系统6智能照明控制系统7电线电缆选型及敷设方式8防雷接地设计要求第五章智能化专业1、设计内容2、火灾自动报警系统设计要求3、背景音乐、公共广播和应急广播系统设计要求4、综合布线系统设计要求5、安防系统设计要求6、停车场（库）管理系统7、楼宇设备监控系统设计要求8、有线电视系统设计要求第4页共35页第3页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共35页第一章通则1综述1.1本设计任务书所列事项均为深圳万科的特殊要求，未及事项请按照国家规范、当地主管部门要求进行设计。1.2本设计任务书旨在实现深圳万科广场项目机电设计的标准化。标准化的目的包括:不同项目之间统一做法以及满足同一项目在不同阶段的招商变动。请设计院按此目标积极提出改进意见。2适用范围本设计任务书适用于深圳万科下属万科广场（暂命名“万科广场”）主体工程机电系统设计，万科广场内超市、电影院、百货、溜冰场等主力店的做法详商家技术文件。3设计依据3.1有关规范标准3.2本设计任务书3.3各项目公司提供的现场条件4设计内容第5页共35页第4页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共35页4.1完成给排水、暖通、电气、智能化、消防等专业的系统设计；4.2完成非装修区域所有设备专业的末端设计；4.3完成后续深化设计子项的设备及管线预留，包括但不限于：公共区装修、租户装修、外装、泛光照明、园林等等。4.4向后续深化设计提供协助并进行相应的修改；4.5完成所有消防相关设计；4.6具体事宜参照各子项的《设计界面》5机电系统设置原则5.1除消防系统外，万科广场所有机电系统应尽可能独立于建筑物其他功能区域（如住宅、公寓等），如受客观因素制约需要合用，则务必在供应商场的干线（管）上设置计量装置5.2万科广场内大型主力超市的机电系统一般需要独立，具体要求详商家技术标准文件。5.3各类主要机电设备房适当集中，共用疏散通道、设备运输通道。同时务必避开商业营运楼层，不得占用有效经营面积。5.4机电专业需向土建专业提条件，预留大型机电设备的运输通道、吊装孔洞、、后砌墙体、安装基础等，需要在机电专业以及建筑专业图纸上体现。6机电安装要点6.1为适应商铺划分的多变性，管井外的竖向机电管线及设备尽可能安装于结构梁、柱、防火分区隔墙、消防通道隔墙等永久构件之上。6.2为公共区使用或多个商铺共用的设备需要安装到位，为单个商铺专用的设备仅需预留进户管线及安装条件。6.3单个商铺专用的机电管线、设备可以进入相应商铺，其它尽量在公共区域布置6.4商铺租赁线内1米范围为控制区域，该区域吊顶上方需要预留500mm高度作为防盗卷帘的安装空间，穿越此区域的管线需注意规避。6.5装修区内各类机电设备应适当集中安装，尽量减少装修吊顶上预留的检第6页共35页第5页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共35页修口数量6.6商铺面向公共区域的门面不可设置机电设备及立管，如受客观因素制约需要设置，则尽量靠柱子安装并提前跟装饰设计单位协商隐蔽手法第...
