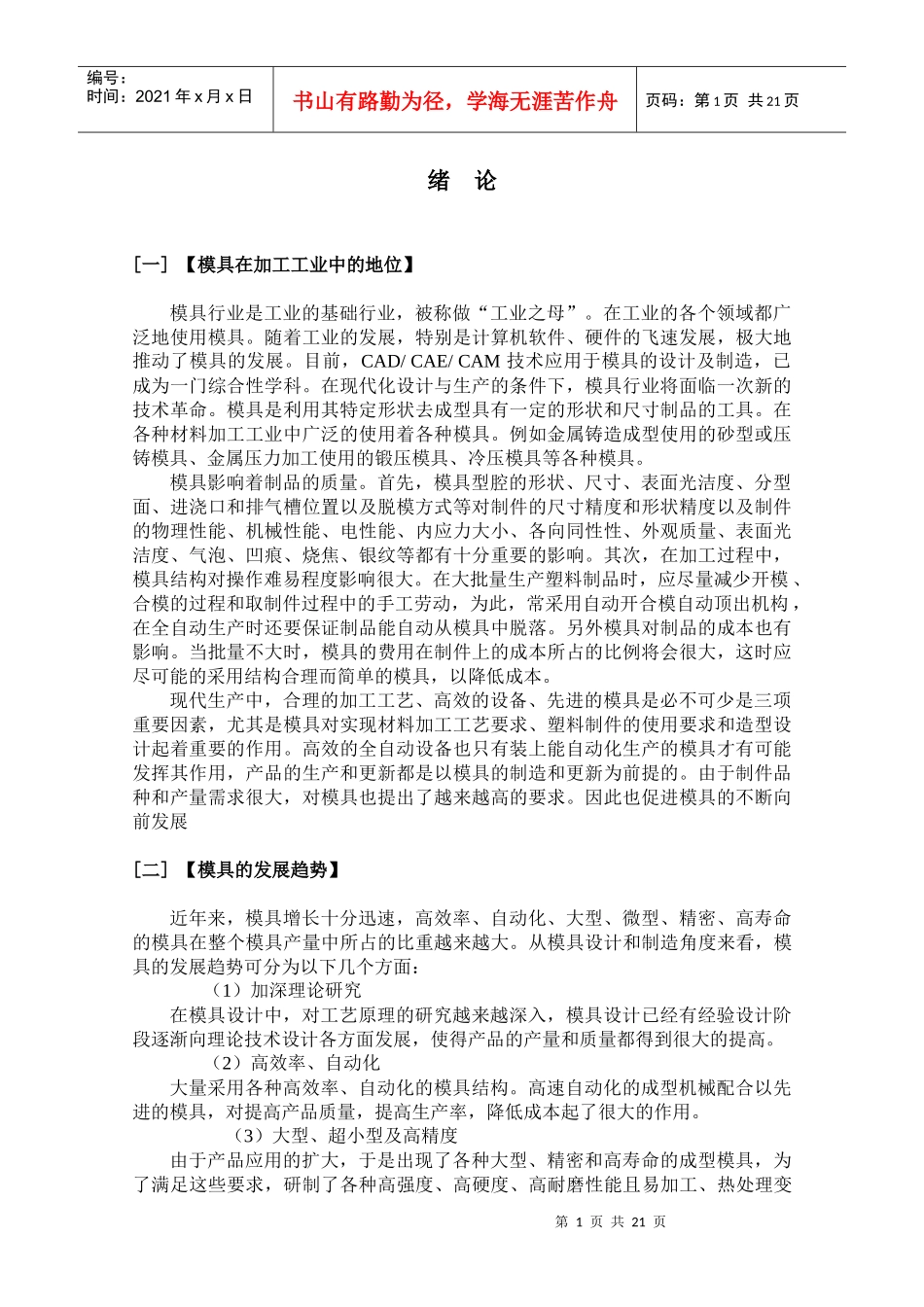

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页绪论[一]【模具在加工工业中的地位】模具行业是工业的基础行业，被称做“工业之母”。在工业的各个领域都广泛地使用模具。随着工业的发展，特别是计算机软件、硬件的飞速发展，极大地推动了模具的发展。目前，CAD/CAE/CAM技术应用于模具的设计及制造，已成为一门综合性学科。在现代化设计与生产的条件下，模具行业将面临一次新的技术革命。模具是利用其特定形状去成型具有一定的形状和尺寸制品的工具。在各种材料加工工业中广泛的使用着各种模具。例如金属铸造成型使用的砂型或压铸模具、金属压力加工使用的锻压模具、冷压模具等各种模具。模具影响着制品的质量。首先，模具型腔的形状、尺寸、表面光洁度、分型面、进浇口和排气槽位置以及脱模方式等对制件的尺寸精度和形状精度以及制件的物理性能、机械性能、电性能、内应力大小、各向同性性、外观质量、表面光洁度、气泡、凹痕、烧焦、银纹等都有十分重要的影响。其次，在加工过程中，模具结构对操作难易程度影响很大。在大批量生产塑料制品时，应尽量减少开模、合模的过程和取制件过程中的手工劳动，为此，常采用自动开合模自动顶出机构，在全自动生产时还要保证制品能自动从模具中脱落。另外模具对制品的成本也有影响。当批量不大时，模具的费用在制件上的成本所占的比例将会很大，这时应尽可能的采用结构合理而简单的模具，以降低成本。现代生产中，合理的加工工艺、高效的设备、先进的模具是必不可少是三项重要因素，尤其是模具对实现材料加工工艺要求、塑料制件的使用要求和造型设计起着重要的作用。高效的全自动设备也只有装上能自动化生产的模具才有可能发挥其作用，产品的生产和更新都是以模具的制造和更新为前提的。由于制件品种和产量需求很大，对模具也提出了越来越高的要求。因此也促进模具的不断向前发展[二]【模具的发展趋势】近年来，模具增长十分迅速，高效率、自动化、大型、微型、精密、高寿命的模具在整个模具产量中所占的比重越来越大。从模具设计和制造角度来看，模具的发展趋势可分为以下几个方面：（1）加深理论研究在模具设计中，对工艺原理的研究越来越深入，模具设计已经有经验设计阶段逐渐向理论技术设计各方面发展，使得产品的产量和质量都得到很大的提高。（2）高效率、自动化大量采用各种高效率、自动化的模具结构。高速自动化的成型机械配合以先进的模具，对提高产品质量，提高生产率，降低成本起了很大的作用。（3）大型、超小型及高精度由于产品应用的扩大，于是出现了各种大型、精密和高寿命的成型模具，为了满足这些要求，研制了各种高强度、高硬度、高耐磨性能且易加工、热处理变第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页形小、导热性优异的制模材料。（4）革新模具制造工艺在模具制造工艺上，为缩短模具的制造周期，减少钳工的工作量，在模具加工工艺上作了很大的改进，特别是异形型腔的加工，采用了各种先进的机床，这不仅大大提高了机械加工的比重，而且提高了加工精度。（5）标准化开展标准化工作，不仅大大提高了生产模具的效率，而且改善了质量，降低了成本。（6）采用模具CAD/CAM等技术采用了CAD/CAM等提高模具设计与制造的技术水平、加速产品结构调整、缩短模具设计与制造的周期；应用三维CAD设计技术，减少了工程更改量，同时减少了由于失误而引起的返工；应用统一的产品设计制造模型，减少了重复劳动；应用CAE技术进行优化设计，减少后续工序中的工程更改工作；模具结构和零件模块化，系列化和标准化，建立模具典型结构库和标准零件库，提高了设计效率；采用并行方针进行方案设计，结构设计和工艺设计，缩短了技术准备周期；[三]【设计在学习模具制造中的作用】通过对模具专业课程的学习，掌握了常用材料在各种成型过程中对模具的工艺要求，各种模具的结构特点及设计计算的方法，以达到能够独立设计一般模具的要求。在模具制造方面，掌握一般机械加工的知识，金属材料的选择和热处理，了解模具结构的特点，根据不同情况选用模具加工新...
