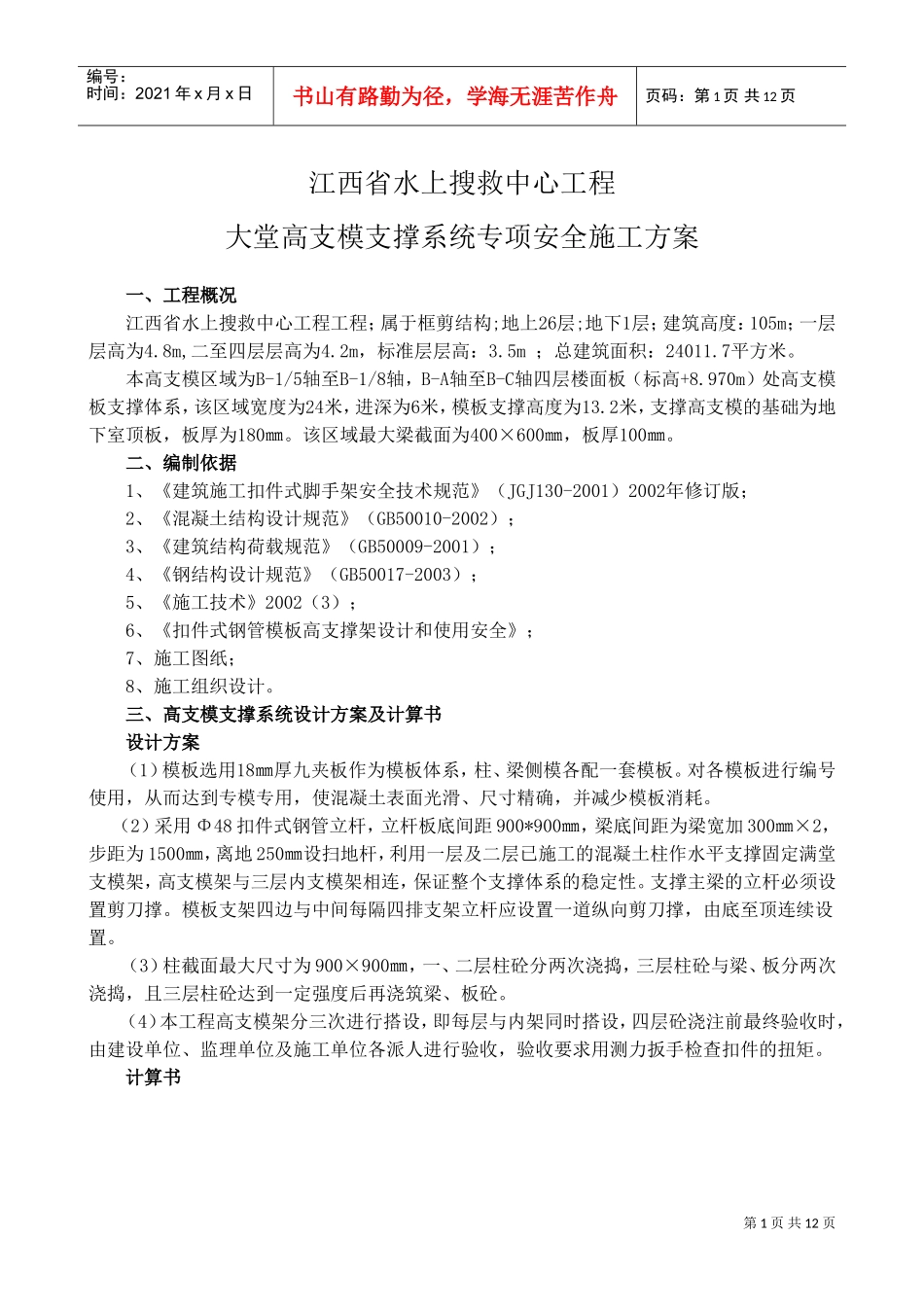

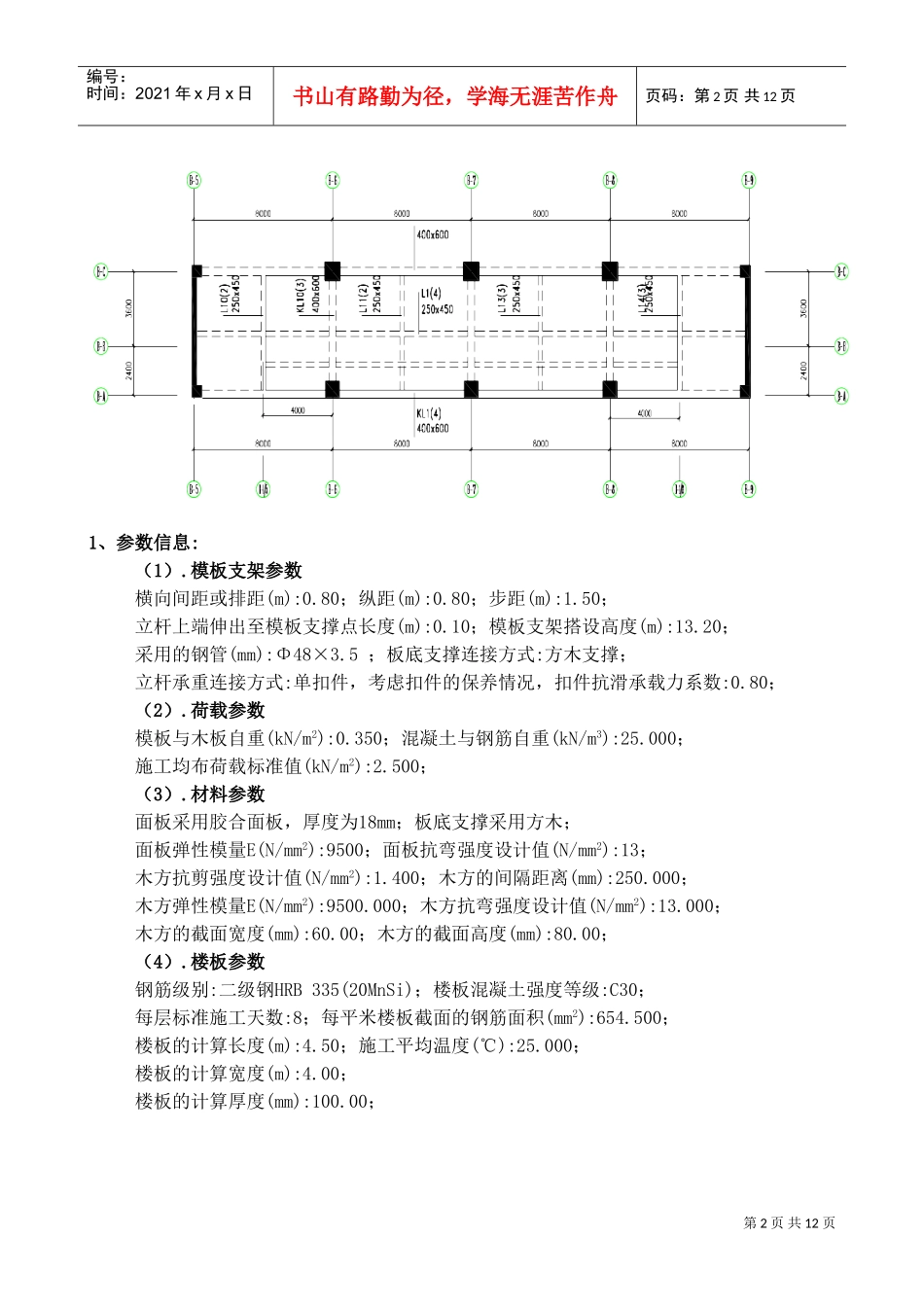

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页江西省水上搜救中心工程大堂高支模支撑系统专项安全施工方案一、工程概况江西省水上搜救中心工程工程；属于框剪结构;地上26层;地下1层；建筑高度：105m；一层层高为4.8m,二至四层层高为4.2m，标准层层高：3.5m；总建筑面积：24011.7平方米。本高支模区域为B-1/5轴至B-1/8轴，B-A轴至B-C轴四层楼面板（标高+8.970m）处高支模板支撑体系，该区域宽度为24米，进深为6米，模板支撑高度为13.2米，支撑高支模的基础为地下室顶板，板厚为180㎜。该区域最大梁截面为400×600㎜，板厚100㎜。二、编制依据1、《建筑施工扣件式脚手架安全技术规范》（JGJ130-2001）2002年修订版；2、《混凝土结构设计规范》（GB50010-2002）；3、《建筑结构荷载规范》（GB50009-2001）；4、《钢结构设计规范》（GB50017-2003）；5、《施工技术》2002（3）；6、《扣件式钢管模板高支撑架设计和使用安全》；7、施工图纸；8、施工组织设计。三、高支模支撑系统设计方案及计算书设计方案（1）模板选用18㎜厚九夹板作为模板体系，柱、梁侧模各配一套模板。对各模板进行编号使用，从而达到专模专用，使混凝土表面光滑、尺寸精确，并减少模板消耗。（2）采用Φ48扣件式钢管立杆，立杆板底间距900*900㎜，梁底间距为梁宽加300㎜×2，步距为1500㎜，离地250㎜设扫地杆，利用一层及二层已施工的混凝土柱作水平支撑固定满堂支模架，高支模架与三层内支模架相连，保证整个支撑体系的稳定性。支撑主梁的立杆必须设置剪刀撑。模板支架四边与中间每隔四排支架立杆应设置一道纵向剪刀撑，由底至顶连续设置。（3）柱截面最大尺寸为900×900㎜，一、二层柱砼分两次浇捣，三层柱砼与梁、板分两次浇捣，且三层柱砼达到一定强度后再浇筑梁、板砼。（4）本工程高支模架分三次进行搭设，即每层与内架同时搭设，四层砼浇注前最终验收时，由建设单位、监理单位及施工单位各派人进行验收，验收要求用测力扳手检查扣件的扭矩。计算书第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页1、参数信息:（1）.模板支架参数横向间距或排距(m):0.80；纵距(m):0.80；步距(m):1.50；立杆上端伸出至模板支撑点长度(m):0.10；模板支架搭设高度(m):13.20；采用的钢管(mm):Φ48×3.5；板底支撑连接方式:方木支撑；立杆承重连接方式:单扣件，考虑扣件的保养情况，扣件抗滑承载力系数:0.80；（2）.荷载参数模板与木板自重(kN/m2):0.350；混凝土与钢筋自重(kN/m3):25.000；施工均布荷载标准值(kN/m2):2.500；（3）.材料参数面板采用胶合面板，厚度为18mm；板底支撑采用方木；面板弹性模量E(N/mm2):9500；面板抗弯强度设计值(N/mm2):13；木方抗剪强度设计值(N/mm2):1.400；木方的间隔距离(mm):250.000；木方弹性模量E(N/mm2):9500.000；木方抗弯强度设计值(N/mm2):13.000；木方的截面宽度(mm):60.00；木方的截面高度(mm):80.00；（4）.楼板参数钢筋级别:二级钢HRB335(20MnSi)；楼板混凝土强度等级:C30；每层标准施工天数:8；每平米楼板截面的钢筋面积(mm2):654.500；楼板的计算长度(m):4.50；施工平均温度(℃):25.000；楼板的计算宽度(m):4.00；楼板的计算厚度(mm):100.00；第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页图2楼板支撑架荷载计算单元2、木方支撑钢管计算:支撑钢管按照集中荷载作用下的三跨连续梁计算；集中荷载P取纵向板底支撑传递力，P=1.654kN；支撑钢管计算简图第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页支撑钢管计算弯矩图(kN·m)支撑钢管计算变形图(mm)支撑钢管计算剪力图(kN)最大弯矩Mmax=0.445kN·m；最大变形Vmax=0.76mm；最大支座力Qmax=5.871kN；最大应力σ=444943.125/5080=87.587N/mm2；支撑钢管的抗压强度设计值[f]=205N/mm2；支撑钢管的最大应力计算值87.587N/mm2小于支撑钢管的抗压强度设计值205N/mm2,满足要求!支撑钢管的最大挠度为0.76mm小于800/150与10mm,满足要求!3、扣件抗滑移的计算:按规范表5.1.7,直角、旋转...
