机械制图专业复习题VIP免费

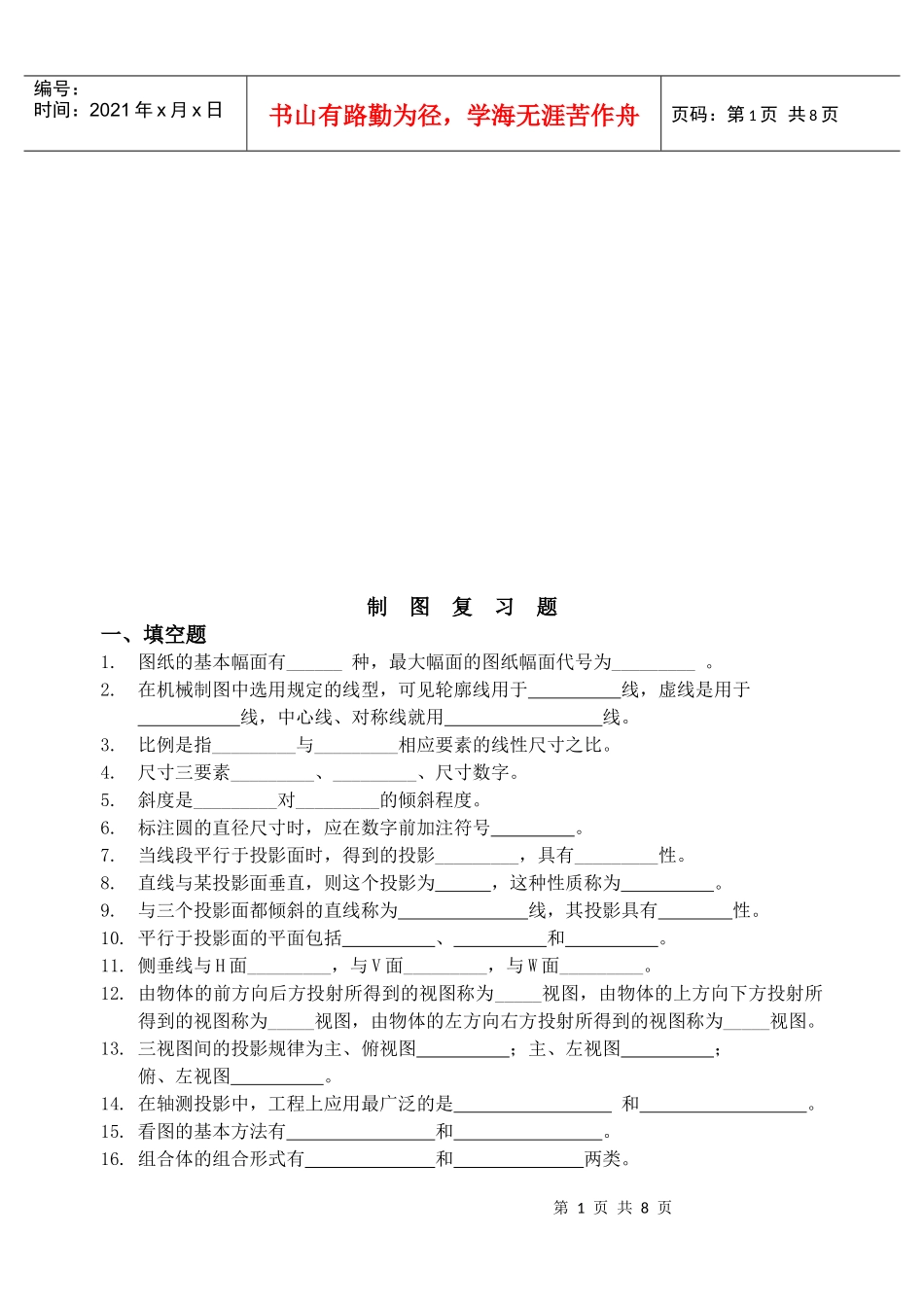

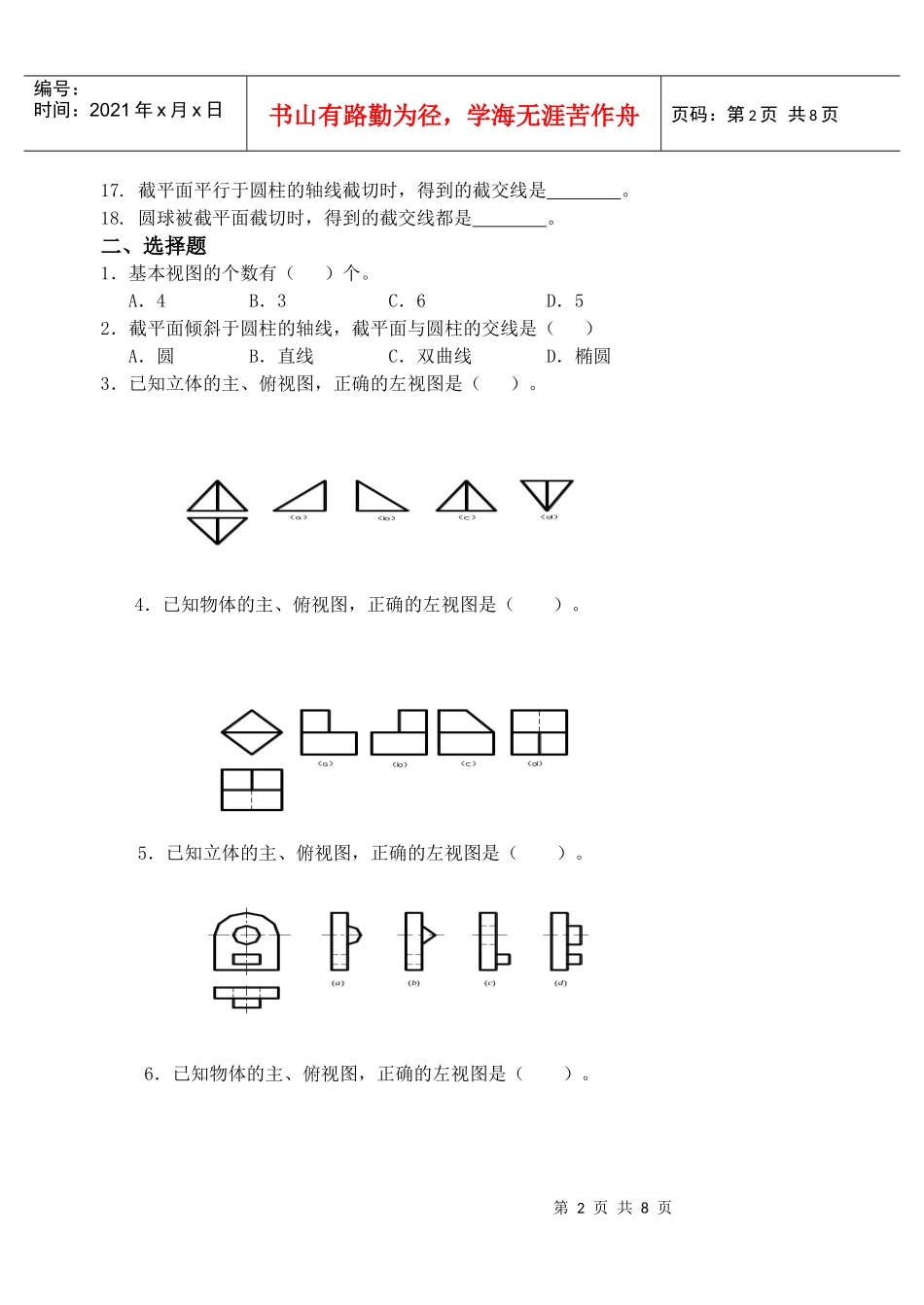

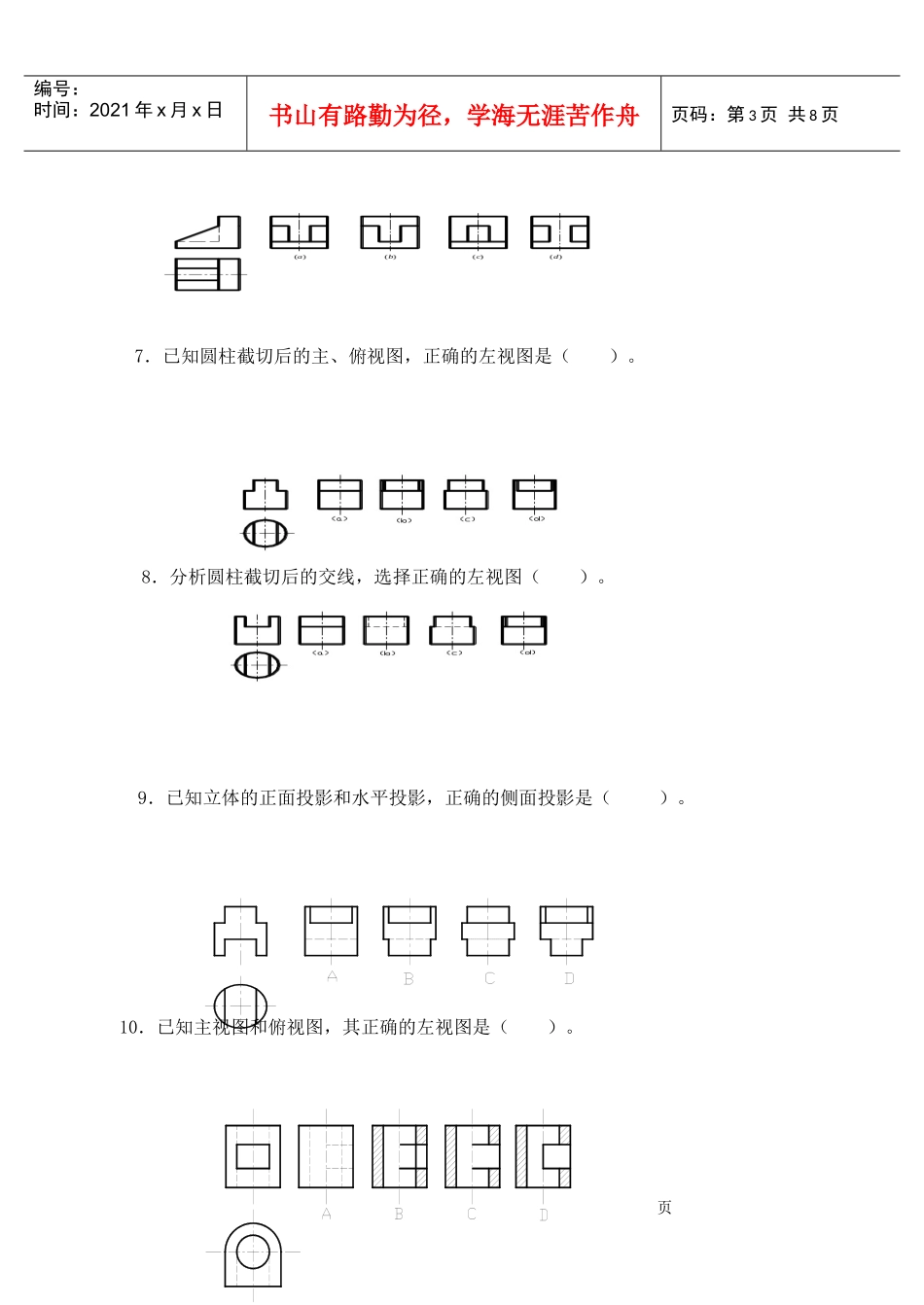

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页制图复习题一、填空题1.图纸的基本幅面有______种，最大幅面的图纸幅面代号为_________。2.在机械制图中选用规定的线型，可见轮廓线用于线，虚线是用于线，中心线、对称线就用线。3.比例是指_________与_________相应要素的线性尺寸之比。4.尺寸三要素_________、_________、尺寸数字。5.斜度是_________对_________的倾斜程度。6.标注圆的直径尺寸时，应在数字前加注符号。7.当线段平行于投影面时，得到的投影_________，具有_________性。8.直线与某投影面垂直，则这个投影为，这种性质称为。9.与三个投影面都倾斜的直线称为线，其投影具有性。10.平行于投影面的平面包括、和。11.侧垂线与H面_________，与V面_________，与W面_________。12.由物体的前方向后方投射所得到的视图称为_____视图，由物体的上方向下方投射所得到的视图称为_____视图，由物体的左方向右方投射所得到的视图称为_____视图。13.三视图间的投影规律为主、俯视图；主、左视图；俯、左视图。14.在轴测投影中，工程上应用最广泛的是和。15.看图的基本方法有和。16.组合体的组合形式有和两类。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页17.截平面平行于圆柱的轴线截切时，得到的截交线是。18.圆球被截平面截切时，得到的截交线都是。二、选择题1．基本视图的个数有（）个。A．4B．3C．6D．52．截平面倾斜于圆柱的轴线，截平面与圆柱的交线是（）A．圆B．直线C．双曲线D．椭圆3．已知立体的主、俯视图，正确的左视图是（）。4．已知物体的主、俯视图，正确的左视图是（）。5．已知立体的主、俯视图，正确的左视图是（）。6．已知物体的主、俯视图，正确的左视图是（）。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页7．已知圆柱截切后的主、俯视图，正确的左视图是（）。8．分析圆柱截切后的交线，选择正确的左视图（）。9．已知立体的正面投影和水平投影，正确的侧面投影是（）。10．已知主视图和俯视图，其正确的左视图是（）。第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页三、在视图下方的圆圈内填上对应的立体图编号四、按所注尺寸1：1抄画下图（无须标注尺寸，保留必要作图痕迹）五、判断线、面位置并填空1.2.第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页六、完成平面的第三面投影七、写出几何体的名称，画全三视图，并求表面点的投影。1．体2．体第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页八、根据物体的三视图作正等轴测图。九、补图补线1．2．第7页共8页第6页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共8页3．4．第8页共8页第7页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共8页
