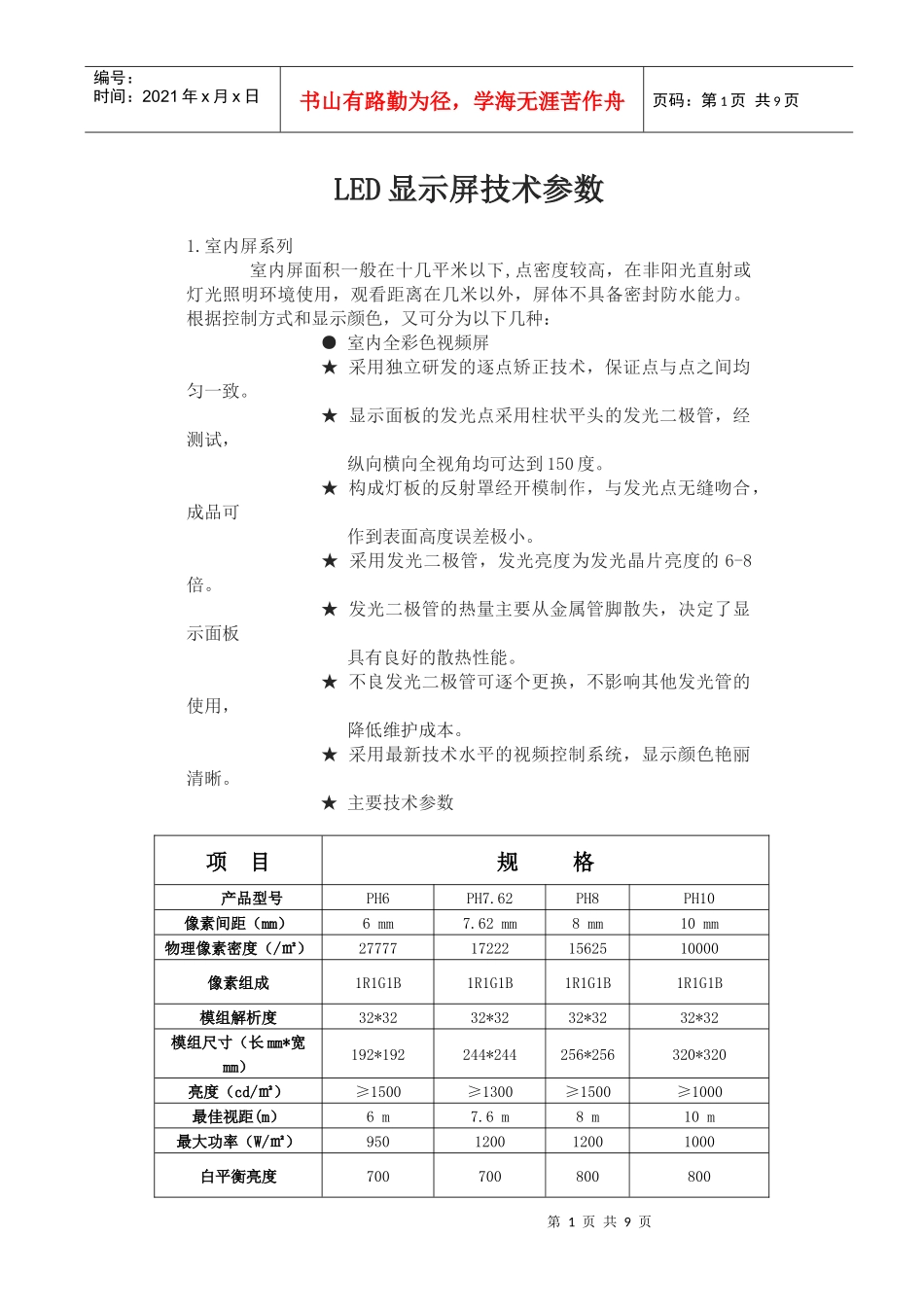

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页LED显示屏技术参数1.室内屏系列室内屏面积一般在十几平米以下,点密度较高，在非阳光直射或灯光照明环境使用，观看距离在几米以外，屏体不具备密封防水能力。根据控制方式和显示颜色，又可分为以下几种：●室内全彩色视频屏★采用独立研发的逐点矫正技术，保证点与点之间均匀一致。★显示面板的发光点采用柱状平头的发光二极管，经测试，纵向横向全视角均可达到150度。★构成灯板的反射罩经开模制作，与发光点无缝吻合，成品可作到表面高度误差极小。★采用发光二极管，发光亮度为发光晶片亮度的6-8倍。★发光二极管的热量主要从金属管脚散失，决定了显示面板具有良好的散热性能。★不良发光二极管可逐个更换，不影响其他发光管的使用，降低维护成本。★采用最新技术水平的视频控制系统，显示颜色艳丽清晰。★主要技术参数项目规格产品型号PH6PH7.62PH8PH10像素间距（mm）6mm7.62mm8mm10mm物理像素密度（/㎡）27777172221562510000像素组成1R1G1B1R1G1B1R1G1B1R1G1B模组解析度32*3232*3232*3232*32模组尺寸（长mm*宽mm）192*192244*244256*256320*320亮度（cd/㎡）≥1500≥1300≥1500≥1000最佳视距(m）6m7.6m8m10m最大功率（W/㎡）950120012001000白平衡亮度700700800800第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页驱动方式恒流驱动1/8扫描恒流驱动1/8扫描恒流驱动1/8扫描恒流驱动1/8扫描发光管产地红管台湾,兰管.绿管美国AXT或士兰LED封装形式SMD贴片灰度等级推荐单色4096级（软件2bit到16bit可调）显示颜色数64G色（4096级灰度条件下显示颜色数）左右视角＞150度显示模组亮度均匀性＜5%色温红、绿、蓝三色亮度通过软件100级可调，色温根据需要可调对比度软件8级可调控制方式与电脑显示屏同步显示无中继有效通讯距离非屏蔽双绞线传输距离为100米，最大传输距离可达130米多模光纤传输距离可达500米，单模光纤传输距离可达15公里。刷新频率可以通过软件根据需要任意设置。（推荐设置刷新频率是帧频的整数倍，不同画面帧频是不同的，需要灵活设置。）像素失控率小于十万分之一（行业标准：小于万分之一）平均无故障工作时间≥10000小时使用寿命≥100000小时对地漏电流＜2mA供电方式AC220V/50HZ和AC110V/60HZ可选使用环境温度-20℃～+60℃使用环境湿度10％～90％电源开关自动开关开关电源负荷5V/40A软件LED演播室●室内双基色视频屏★整屏亮度和发光一致性好。★系统稳定成熟，安装简单无需调试，故障率极低。★采用最新技术水平的视频控制系统，显示颜色艳丽清晰。★主要技术参数项目规格规格Φ3.0Φ3.75Φ5.0点间距4mm4.75mm7.62mm发光点颜色1R1G1R1G1R1G单元板尺寸（长mm*宽mm）260*130306*153488*244物理分辨率（/㎡）625004432117200单元板重量（G）7009001500平均功耗〔W/m2〕450350150第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页白平衡亮度250200150最佳视距（M）456最佳视角（度）120120120最大功耗（W/㎡）1000700300发光管产地红管台湾,绿管美国AXT或士兰通讯方式RS-485/232/08平均无故障时间10000小时可视距离5～100m可视角度150°环境温度存贮-35℃～+85℃工作温度-20℃～+50℃相对湿度≦95％工作电压220V驱动器件595驱动方式1/16扫描扫描频率≧180帧/秒刷新频率≧180帧/秒灰度/颜色显示灰度级各种基色均为非线性校正的256级、双基色共可显示65536种颜色LED封装形式点阵模块显示控制方式根据不同使用要求，可采用同步或异步方式亮度调节方式软件调节8级可调使用寿命≧100000小时视频信号PAL/NTSC视频输入方式二路Video及一路S-Video杂点率小于十万分之一（行业标准：小于万分之一）平整度任意相邻像素间≦0.5mm;模块拼接间隙﹤1mm均匀性像素光强、模块亮度均匀电源开关自动开关开关电源负荷5V/40A电脑显示模式800×6001024×768或更高有效通讯距离100米（无中继）软件LED演播室●室内单色屏★整屏亮度和发光一致性好。第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径...
