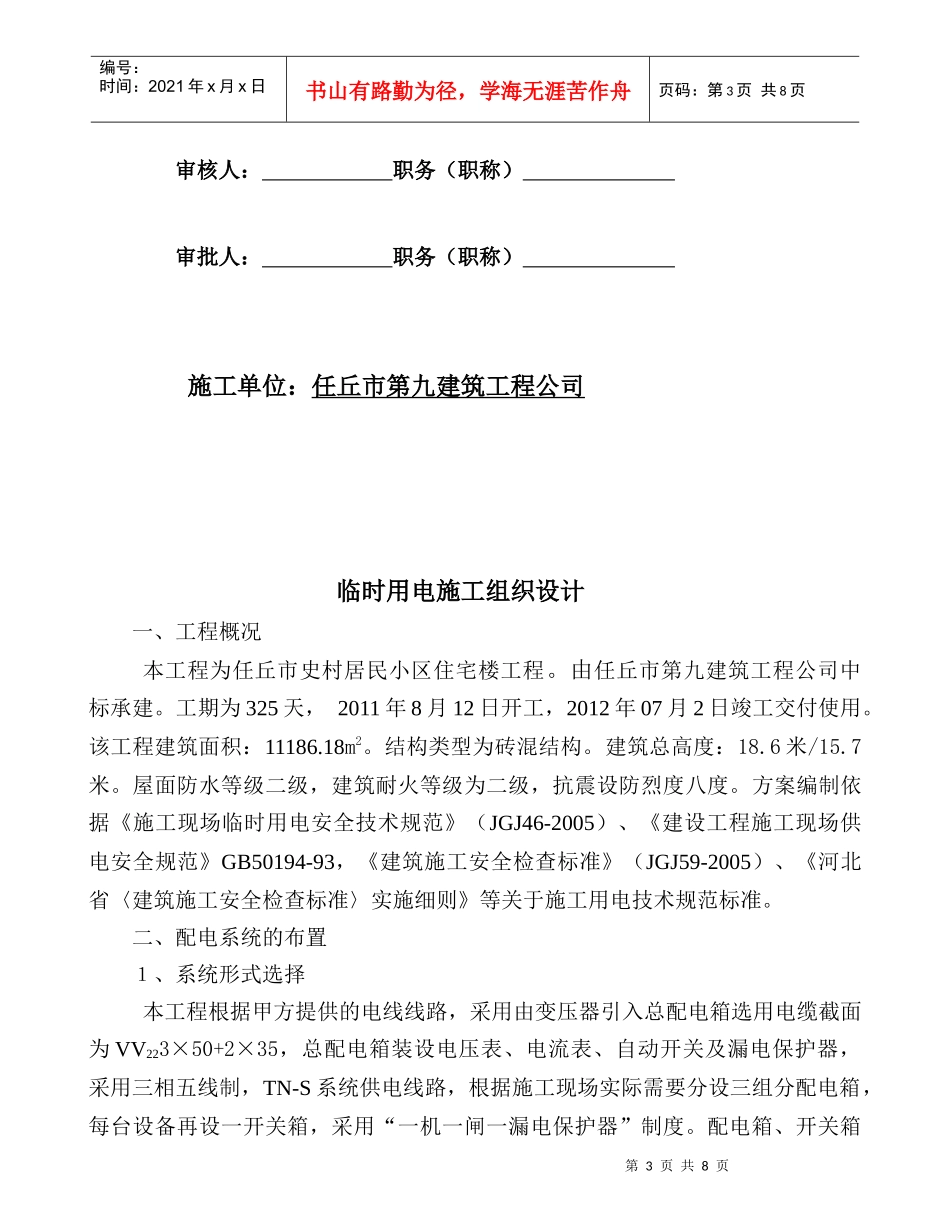

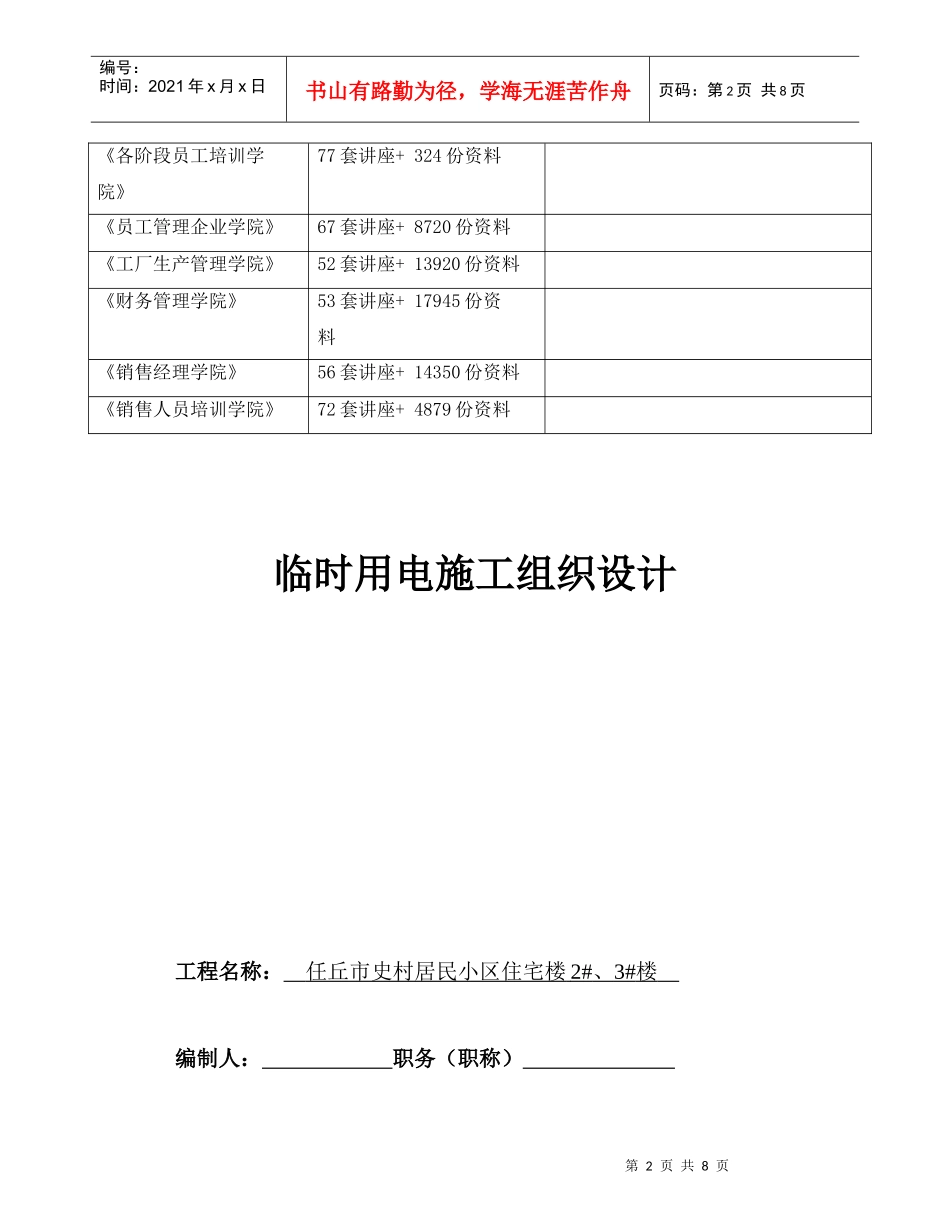

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料临时用电施工组织设计工程名称：任丘市史村居民小区住宅楼2#、3#楼编制人：职务（职称）第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页审核人：职务（职称）审批人：职务（职称）施工单位：任丘市第九建筑工程公司临时用电施工组织设计一、工程概况本工程为任丘市史村居民小区住宅楼工程。由任丘市第九建筑工程公司中标承建。工期为325天，2011年8月12日开工，2012年07月2日竣工交付使用。该工程建筑面积：11186.18m2。结构类型为砖混结构。建筑总高度：18.6米/15.7米。屋面防水等级二级，建筑耐火等级为二级，抗震设防烈度八度。方案编制依据《施工现场临时用电安全技术规范》（JGJ46-2005）、《建设工程施工现场供电安全规范》GB50194-93，《建筑施工安全检查标准》（JGJ59-2005）、《河北省〈建筑施工安全检查标准〉实施细则》等关于施工用电技术规范标准。二、配电系统的布置１、系统形式选择本工程根据甲方提供的电线线路，采用由变压器引入总配电箱选用电缆截面为VV223×50+2×35，总配电箱装设电压表、电流表、自动开关及漏电保护器，采用三相五线制，TN-S系统供电线路，根据施工现场实际需要分设三组分配电箱，每台设备再设一开关箱，采用“一机一闸一漏电保护器”制度。配电箱、开关箱第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页的进出口线必须设于箱底部，引出线应分路成束做防水弯进出口线应加绝缘保护，管内穿线的保护管直接进入箱下线要进出分明，不能乱作一团，具体布置见平面图。２、线路敷设配电干线除由总配电箱引出的场区照明支路和移动配电箱，均采用五芯橡皮绝缘线缆敷设。移动配电箱和各支线均选用500伏VV橡皮绝缘电缆线。３、电器装置选择（1）每台用电设备均有各自专用的开关箱，实行“一机一闸一漏一箱”制。（2）照明和动力合用一配电箱，但照明与动力分路设置，每一个配电箱照明部分安装漏电保护器和刀闸开关。４、配电系统的保护装置（１）整个系统采用TN-S三相五线制保护接零系统。在总配电箱做重复接地，接地电阻小于10欧姆。保护线专用一根黄、绿间色多股铜软线，敷设方式为直埋。所有用电设备及配电箱均做保护接零。（２）采用保护接零的同时还设置漏电保护器，实行总配电箱、分配电箱、开关箱三级配电两级保护。总箱选用DZH1LE250／4301漏电保护。开关箱内选用的漏电保护器其额定漏电动作电流不大于30mA。额定漏电动作时间小于0.1S。三、总用电负荷1．第一分配电箱：电锯、电刨、木工照明、办公室开关等用电设备总功率为8.1KW。橡皮铜芯电缆由总配电箱架设到分配电箱。由总箱至分箱选用铝芯电缆截面为（4×25+1×16）2．第二分配电箱：照明、钢筋切料机、调直机、焊机、钢筋区照明等用电设备总功率为18.1kw由总箱至分箱选用铝芯电缆截面为VV224×25+1×163、第三分配电箱搅拌机2个、塔吊1台、备用箱等用电设备总功率42.3KW。第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页由总箱至分箱选用铝芯电缆截面为VV224×35+1×254、总容量P=1.1K1·∑P=1.10.6×68.5×1000cosψ0.75=60kVA确定配电导线面积：I线=K·∑P=0.9×60×10001.732·U线·cosψ1.732×380×0.75=109A该施工现场的总用电量负荷为60kVA。由总配电室引入总配电箱选用电缆截面为VV223×50+2×3...
