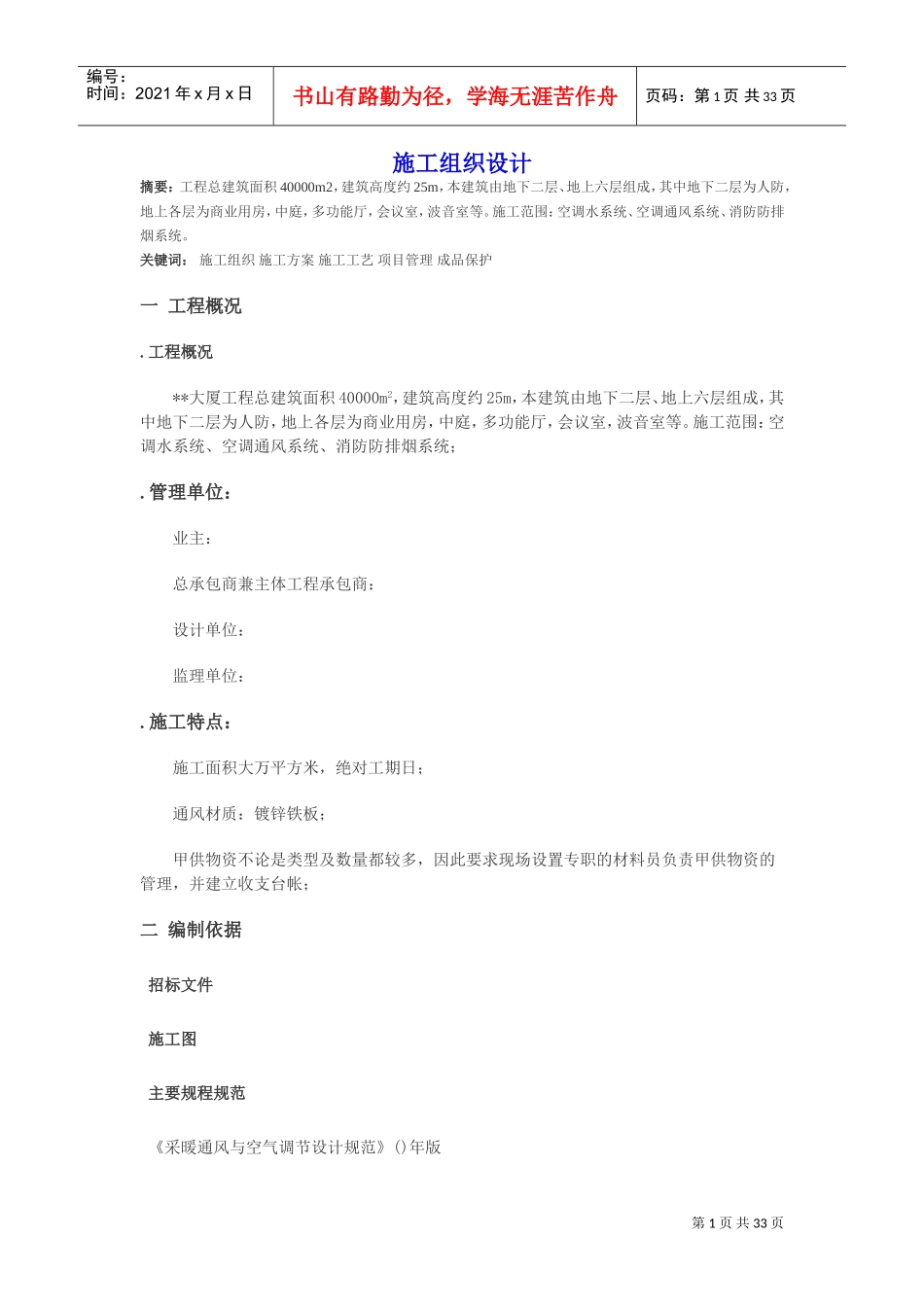

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页施工组织设计摘要：工程总建筑面积40000m2，建筑高度约25m，本建筑由地下二层、地上六层组成，其中地下二层为人防，地上各层为商业用房，中庭，多功能厅，会议室，波音室等。施工范围：空调水系统、空调通风系统、消防防排烟系统。关键词：施工组织施工方案施工工艺项目管理成品保护一工程概况.工程概况**大厦工程总建筑面积40000m2，建筑高度约25m，本建筑由地下二层、地上六层组成，其中地下二层为人防，地上各层为商业用房，中庭，多功能厅，会议室，波音室等。施工范围：空调水系统、空调通风系统、消防防排烟系统；.管理单位：业主：总承包商兼主体工程承包商：设计单位：监理单位：.施工特点：施工面积大万平方米，绝对工期日；通风材质：镀锌铁板；甲供物资不论是类型及数量都较多，因此要求现场设置专职的材料员负责甲供物资的管理，并建立收支台帐；二编制依据招标文件施工图主要规程规范《采暖通风与空气调节设计规范》()年版第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页《民用建筑采暖通风设计技术措施》《高层建筑设计防火规范》(年版)《广播电视工程设计防火标准》国家现行的采暖、通风、防火施工及验收规范三主要项目的施工方案.空调专业通风施工方案.空调专业空调水施工方案.设备运输吊装方案.成品保护方案.专业调试方案四施工方法和施工工艺.主要工程量各种风机台；各种空调机组、新风机组台；各种防火阀台；各种阀部件约台；通风管道面积平方米；风口约个；风机盘管台，冷暖空调台，冷却塔台。.技术准备工作根据工程特点认真做好图纸自审、会审，并作好记录，充分了解设计意图。施工前，安排专业工程技术人员对技术工人进行专项交底、工程内容交底、工艺流程交底，使所有施工人员在进入施工现场前，熟悉所安装设备的性能、特点及要求，做到胸中有数。通过认真审核施工图纸后，分部位、按系统及时绘制出风管加工大样图，并委托通风专业加工厂进行加工制作。根据图纸做好施工预算及各种设备、阀部件的型号、规格、数量、进场日期的统计，提交物资部门，经批准后进行物资的采购加工定货，确保各项物资按时到场。施工前应根据建筑孔洞图进行孔洞的复核，并做好记录工作。.主要施工方法及技术要求第3页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页通风专业3.1.1风管及部件的安装3.1.1风管的安装：地上部分的空调风管采用镀锌钢板，钢板厚度按“通风与空调工程施工质量验收规范”（—）执行。风管穿沉降缝用涂塑软管，一般风管法兰连接处垫料用胶带，排烟风管使用石棉扭缆。（）准备工作：风管系统安装前，应进一步核实风管及送回（排）风口等部件的标高是否与设计图纸相符，检查土建预留的孔洞、预埋件的位置是否符合要求，检查风机、设备基础的尺寸位置是否正确、质量是否符合要求，并作好基础验收记录，并将预制加工的支吊架、风管及部件运至施工现场。同时，将施工辅助用料、垫料等和必要的安装工具准备好，根据工程量大小及系统的多少分段(按放火分区划分)进行安装。（）支吊架安装风管支吊架加工用料如下：风管直径或长边尺寸Ｄ横担吊杆吊鼻膨胀螺栓Ｄ≤ＬΦ<Ｄ≤ＬΦ<≤ＬΦ>[Φ支吊架安装是风管系统安装的第一道工序。支吊架的形式应根据风管截面的大小及工程的具体情况选择，必须符合设计图纸或国家标准图的要求。风管的支吊架间距如设计无要求时，对于不保温风管的支架间距应符合下列要求：、水平安装的风管直径或大边长小于400mm，其间距不超过米；大于或等于400mm其间距不超过米。、垂直安装的风管支架间距为米，但每根立管上设置不少于两个固定件。、对于保温风管，由于选用的保温材料不同，其风管的单位长度重量也不同，风管支架的间距应按不保温风管的长度乘以。第4页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共33页、风管的安装标高，对于矩形风管是从管底算起，而圆形风管是从风管中心计算，在安装支架时应引起注意。、对于相同管径的支吊托架应等...
