汽车电动燃油泵有几种及其工作原理VIP免费

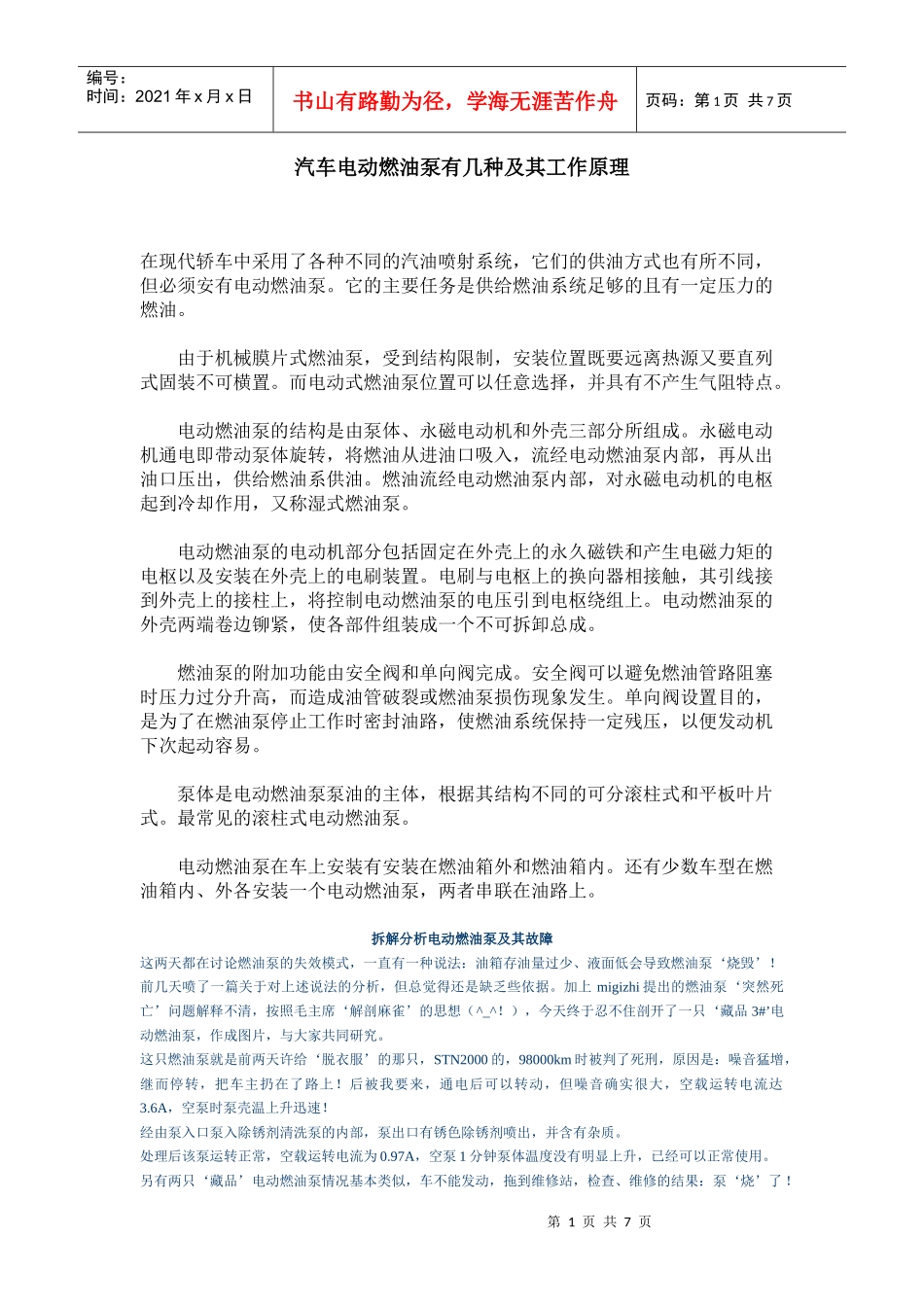

汽车电动燃油泵有几种及其工作原理_第1页
1/7
汽车电动燃油泵有几种及其工作原理_第2页
2/7

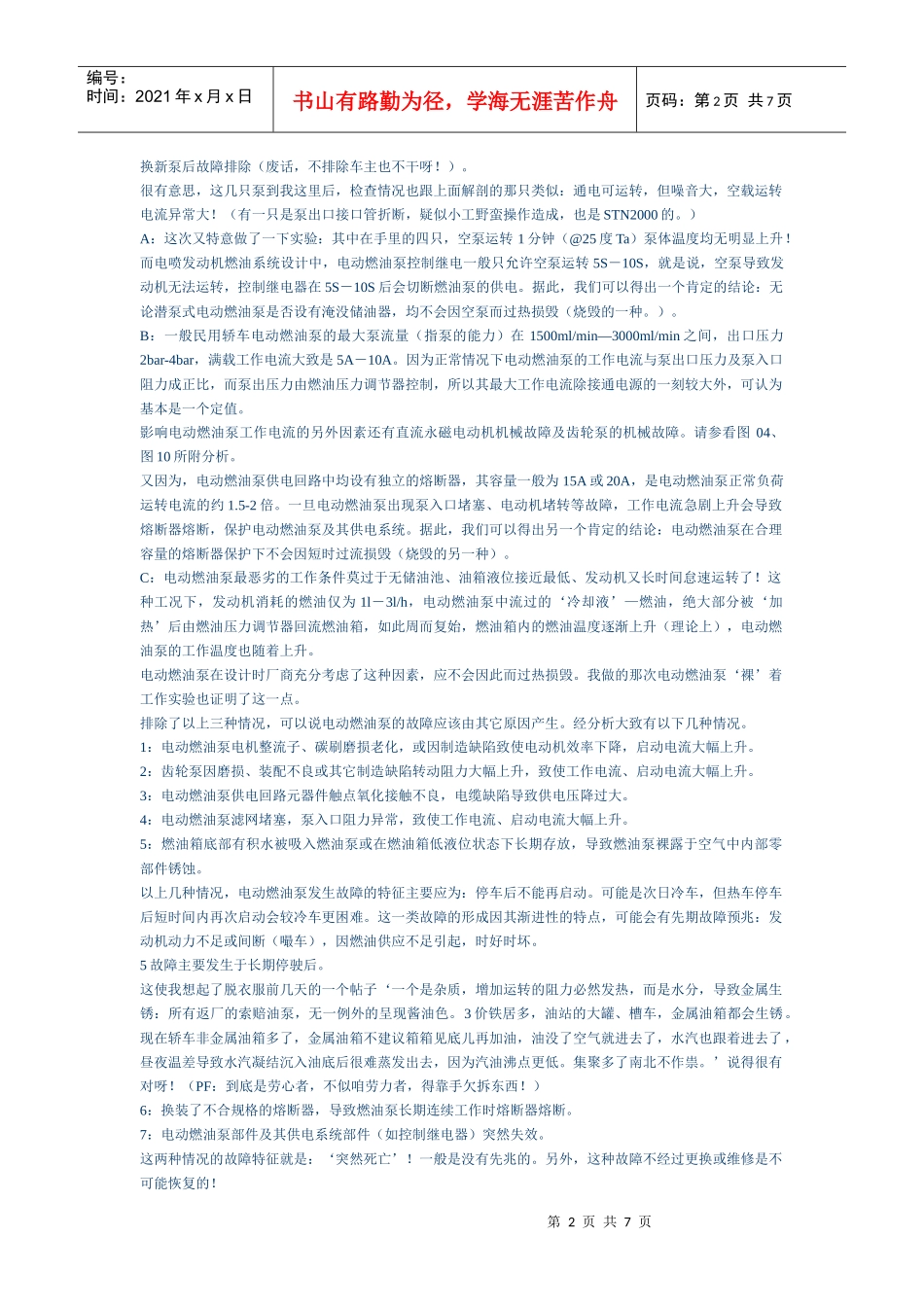

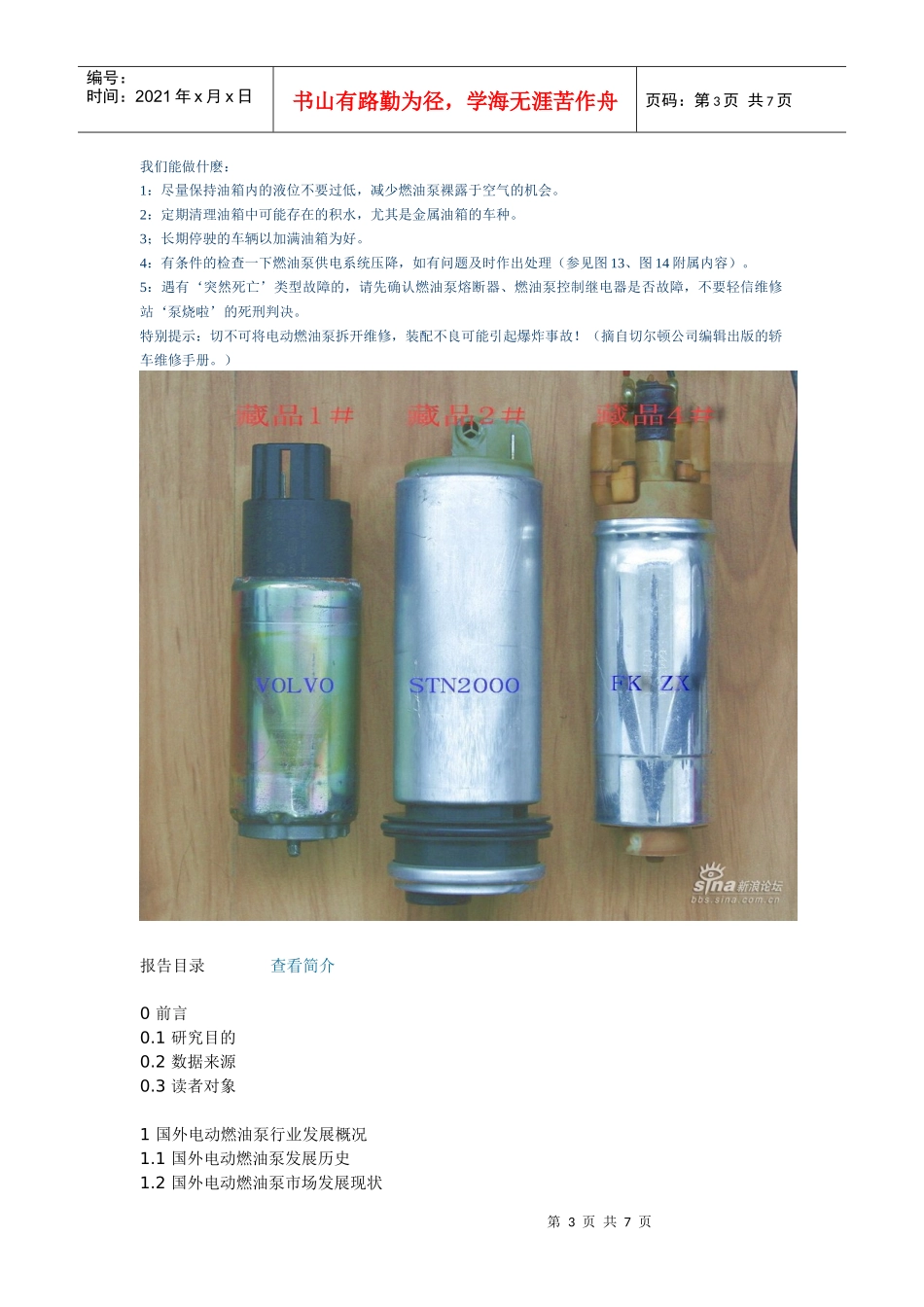

汽车电动燃油泵有几种及其工作原理_第3页
3/7
第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共7页汽车电动燃油泵有几种及其工作原理在现代轿车中采用了各种不同的汽油喷射系统,它们的供油方式也有所不同,但必须安有电动燃油泵。它的主要任务是供给燃油系统足够的且有一定压力的燃油。由于机械膜片式燃油泵,受到结构限制,安装位置既要远离热源又要直列式固装不可横置。而电动式燃油泵位置可以任意选择,并具有不产生气阻特点。电动燃油泵的结构是由泵体、永磁电动机和外壳三部分所组成。永磁电动机通电即带动泵体旋转,将燃油从进油口吸入,流经电动燃油泵内部,再从出油口压出,供给燃油系供油。燃油流经电动燃油泵内部,对永磁电动机的电枢起到冷却作用,又称湿式燃油泵。电动燃油泵的电动机部分包括固定在外壳上的永久磁铁和产生电磁力矩的电枢以及安装在外壳上的电刷装置。电刷与电枢上的换向器相接触,其引线接到外壳上的接柱上,将控制电动燃油泵的电压引到电枢绕组上。电动燃油泵的外壳两端卷边铆紧,使各部件组装成一个不可拆卸总成。燃油泵的附加功能由安全阀和单向阀完成。安全阀可以避免燃油管路阻塞时压力过分升高,而造成油管破裂或燃油泵损伤现象发生。单向阀设置目的,是为了在燃油泵停止工作时密封油路,使燃油系统保持一定残压,以便发动机下次起动容易。泵体是电动燃油泵泵油的主体,根据其结构不同的可分滚柱式和平板叶片式。最常见的滚柱式电动燃油泵。电动燃油泵在车上安装有安装在燃油箱外和燃油箱内。还有少数车型在燃油箱内、外各安装一个电动燃油泵,两者串联在油路上。拆解分析电动燃油泵及其故障这两天都在讨论燃油泵的失效模式,一直有一种说法:油箱存油量过少、液面低会导致燃油泵‘烧毁’!前几天喷了一篇关于对上述说法的分析,但总觉得还是缺乏些依据。加上migizhi提出的燃油泵‘突然死亡’问题解释不清,按照毛主席‘解剖麻雀’的思想(^_^!),今天终于忍不住剖开了一只‘藏品3#’电动燃油泵,作成图片,与大家共同研究。这只燃油泵就是前两天许给‘脱衣服’的那只,STN2000的,98000km时被判了死刑,原因是:噪音猛增,继而停转,把车主扔在了路上!后被我要来,通电后可以转动,但噪音确实很大,空载运转电流达3.6A,空泵时泵壳温上升迅速!经由泵入口泵入除锈剂清洗泵的内部,泵出口有锈色除锈剂喷出,并含有杂质。处理后该泵运转正常,空载运转电流为0.97A,空泵1分钟泵体温度没有明显上升,已经可以正常使用。另有两只‘藏品’电动燃油泵情况基本类似,车不能发动,拖到维修站,检查、维修的结果:泵‘烧’了!第2页共7页第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共7页换新泵后故障排除(废话,不排除车主也不干呀!)。很有意思,这几只泵到我这里后,检查情况也跟上面解剖的那只类似:通电可运转,但噪音大,空载运转电流异常大!(有一只是泵出口接口管折断,疑似小工野蛮操作造成,也是STN2000的。)A:这次又特意做了一下实验:其中在手里的四只,空泵运转1分钟(@25度Ta)泵体温度均无明显上升!而电喷发动机燃油系统设计中,电动燃油泵控制继电一般只允许空泵运转5S-10S,就是说,空泵导致发动机无法运转,控制继电器在5S-10S后会切断燃油泵的供电。据此,我们可以得出一个肯定的结论:无论潜泵式电动燃油泵是否设有淹没储油器,均不会因空泵而过热损毁(烧毁的一种。)。B:一般民用轿车电动燃油泵的最大泵流量(指泵的能力)在1500ml/min—3000ml/min之间,出口压力2bar-4bar,满载工作电流大致是5A-10A。因为正常情况下电动燃油泵的工作电流与泵出口压力及泵入口阻力成正比,而泵出压力由燃油压力调节器控制,所以其最大工作电流除接通电源的一刻较大外,可认为基本是一个定值。影响电动燃油泵工作电流的另外因素还有直流永磁电动机机械故障及齿轮泵的机械故障。请参看图04、图10所附分析。又因为,电动燃油泵供电回路中均设有独立的熔断器,其容量一般为15A或20A,是电动燃油泵正常负荷运转电流的约1.5-2倍。一旦电动燃油泵出现泵入口堵塞、电动机堵转等故障,工作电流急剧上升会导致熔断器熔...
