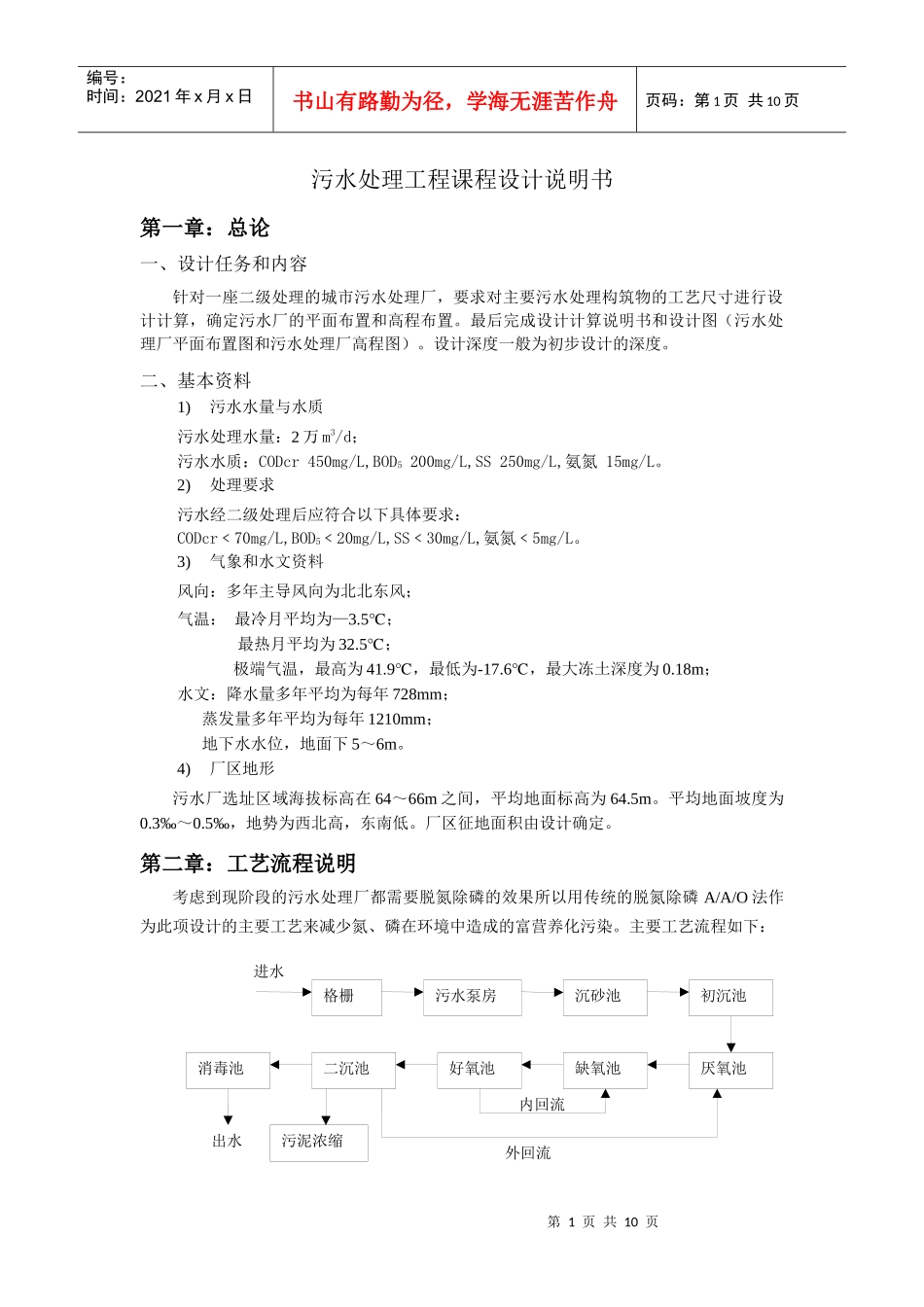

第1页共10页外回流内回流进水格栅污水泵房沉砂池初沉池厌氧池缺氧池好氧池消毒池二沉池出水污泥浓缩编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页污水处理工程课程设计说明书第一章：总论一、设计任务和内容针对一座二级处理的城市污水处理厂，要求对主要污水处理构筑物的工艺尺寸进行设计计算，确定污水厂的平面布置和高程布置。最后完成设计计算说明书和设计图（污水处理厂平面布置图和污水处理厂高程图）。设计深度一般为初步设计的深度。二、基本资料1)污水水量与水质污水处理水量：2万m3/d；污水水质：CODcr450mg/L,BOD5200mg/L,SS250mg/L,氨氮15mg/L。2)处理要求污水经二级处理后应符合以下具体要求：CODcr﹤70mg/L,BOD5﹤20mg/L,SS﹤30mg/L,氨氮﹤5mg/L。3)气象和水文资料风向：多年主导风向为北北东风；气温：最冷月平均为—3.5℃；最热月平均为32.5℃；极端气温，最高为41.9℃，最低为-17.6℃，最大冻土深度为0.18m；水文：降水量多年平均为每年728mm；蒸发量多年平均为每年1210mm；地下水水位，地面下5～6m。4)厂区地形污水厂选址区域海拔标高在64～66m之间，平均地面标高为64.5m。平均地面坡度为0.3‰～0.5‰，地势为西北高，东南低。厂区征地面积由设计确定。第二章：工艺流程说明考虑到现阶段的污水处理厂都需要脱氮除磷的效果所以用传统的脱氮除磷A/A/O法作为此项设计的主要工艺来减少氮、磷在环境中造成的富营养化污染。主要工艺流程如下：第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页A/A/O法的主要工艺流程特点：污水进入系统后在好氧池形成硝态氮再经过内回流完成脱氮的目的。而除磷则主要靠嗜磷菌的作用，它在好氧的条件下高强度地吸磷而在厌氧的情况下释磷，由此完成整个系统的运转，而在脱氮的同时也能去除一部分的有机碳。第三章：污水处理工艺流程说明一、粗格栅设计目的：拦截污水中漂浮物，以及不可生化处理的大颗粒物质，防止其进入水泵造成堵塞，影响水泵的正常运行。格栅井污水经过格栅后自流进入集水井中，进水总管上设一电动阀门，控制总进水及出水。设备参数：采用1台机械格栅。栅条间距20mm；总进水管设置电动阀一只。设计参数：过栅流速为1.0m/s,格栅安装倾斜角α=60度，栅条宽度S=10mm,进水渠宽度为b1=0.5m，渐阔角为20度，栅前水深0.4m。Q=20000m3/d=231L/sK2即污水流量总变化系数取1.2Qmax=K2*Q=1.2*0.231=0.2772m3/SQmin=0.5*0.231=0.1155m3/S1．栅条间隙的数量nN=Qmax*(sinα)1/2/dhu=0.344*(sin60)1/2/（0.02*0.4*1.0）=40.02．格栅槽宽度B=（n-1）*s+d*n=0.01*39+0.02*40=1.19m3．渐阔段L1=（B-b）/2tan20o=(1.19-0.5)/(2*tan20)=0.94m取1m4．L2=L1=1m5．水头损失h2h2=K*ζ*u2/2g*sinαK取3h2=3*2.42*(s/b)4/3*u2/2g*sin60=0.127m取0.15m取超高h1=0.3m6．栅槽总高度H=h+h1+h2=0.4+0.15+0.3=0.85m7．栅槽总长度L1+L2+0.5+1+（h+h1）/tanα=3.9m8．栅渣总产量（取平均水量）W1=0.07m3/1000m3W=Q*w1*86400/1000=1.40>0.5所以：用机械除渣的方式二、集水井设置目的：收集、贮存生活污水，为后续生化处理设施做准备，并作为潜水泵的安装第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页点。生活污水通过潜水泵提升至沉砂池。集水井设置一溢流管道，溢流多余污水。工艺参数：按照平均时流量停留15min设计。设备参数：污水经二沉池处理后排入市政污水管道，出水标高为-0.30m，则相应出水池水面、二沉池、生化池、初沉池、沉砂池水面相对标高为0.00m、0.50m、1.00m、1.50m和2.00m。污水提升前水位为－2.7m，污水总提升流程为4.70m，采用螺旋泵，其设计提升高度为H=4.50m+∑hf+2.00=9m。设计流量Qmax=1000m3/h，采用3台螺旋泵，2用1备，单台提升流量为500m3/h。V=833.3*0.25=208m3，取210m3集水井高度为10米。三．平流式沉砂池设置目的：去除污水中比重较大的无机颗粒，以改善污泥处理构筑物的处理条件、减轻沉淀池沉淀负荷。利用重力作用，比重较大的无机颗粒在水流经沉砂过程中得以沉降，沉砂池出水由出水渠流出...
