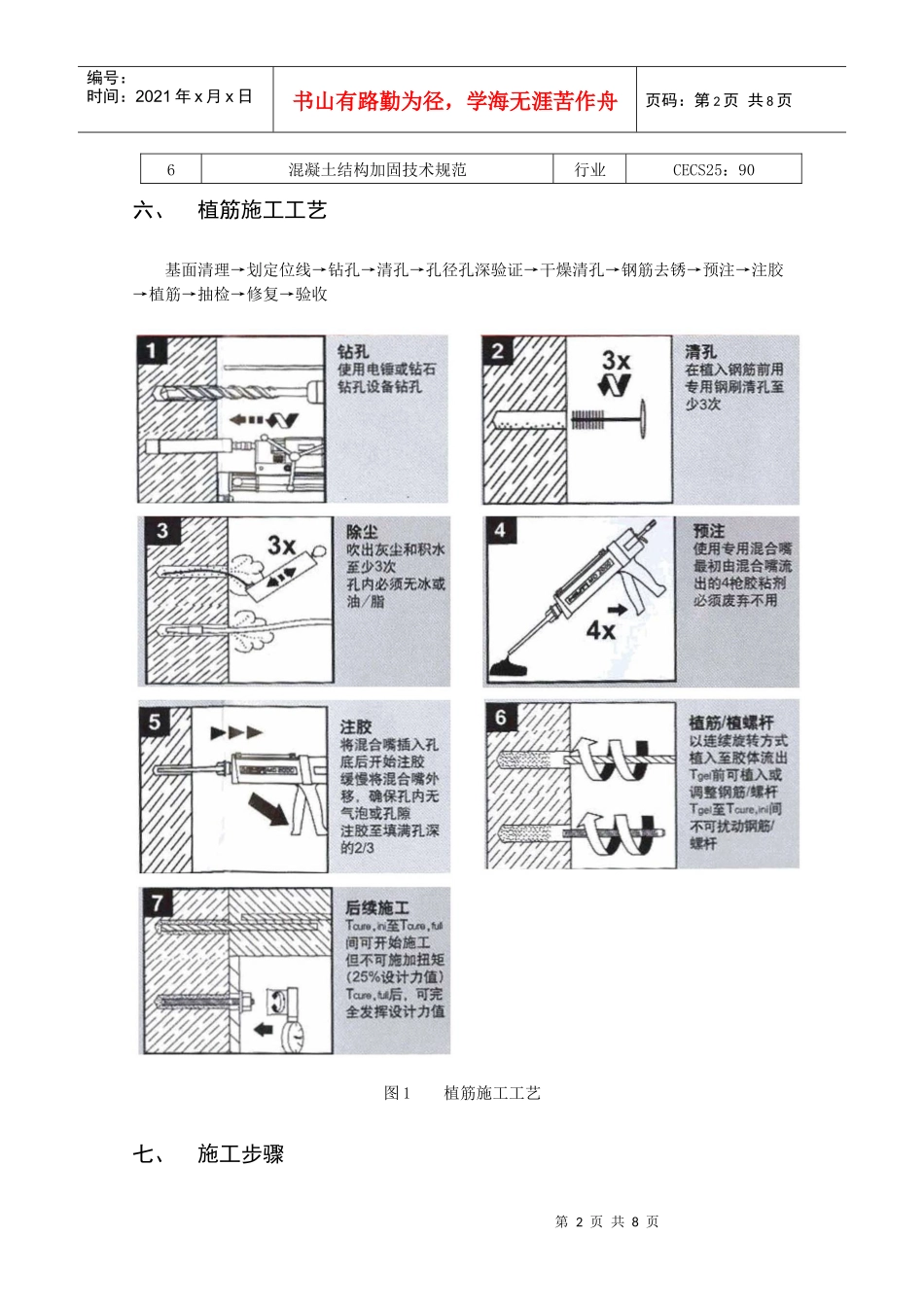

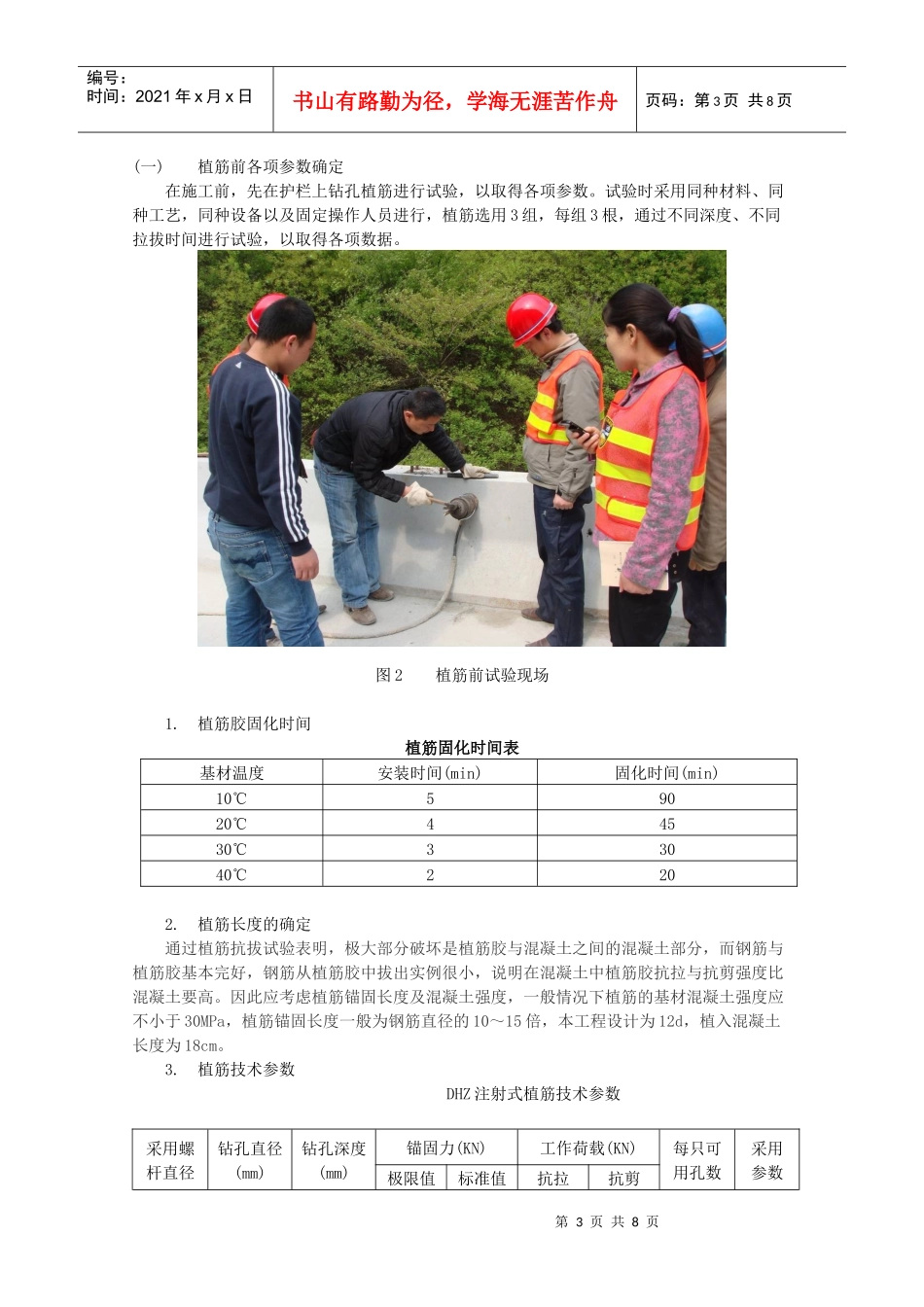

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页混凝土植筋施工工法三分公司宝汉BP7项目部一、前言西汉高速公路强化安全设施工程为西汉高速公路改扩建工程，该工程位于西安市户县境内，路线起于涝峪口，终于朱雀立交，为西汉高速公路的改扩建项目。本标段起止桩号为K46+400～K53+000，线路全长6.6km，主要工程数量为：20m桥梁加宽158孔，共计3190延米。本工程采用单侧拼接加宽的方法，将左线（下行线）由原2车道扩建为3车道，路基宽度由原来的10m增加至13米。桥梁的拼接模式采用单侧加宽（同结构、同类型、同跨径）、上部构造连接，下部构造不连的方法。对于上部构造，设计采用在切割原桥外侧边板悬臂后，通过植筋的方法将新老结构连接的技术方案。通过施工，形成本工法。二、工法特点(一)混凝土接长、连接不需全部返工，仅需通过植筋即可实现。(二)植筋深度只需10倍钢筋直径，抗拔力即可达到钢筋屈服强度。(三)植筋材料抗腐蚀、耐老化、粘结强度远大于混凝土强度，且固化速度快，能使植入钢筋尽早承受外力作用。(四)植筋受孔径、锚固深度、植筋胶质量影响较大，且与基材混凝土强度有关。三、适用范围本工法适用于在既有线上加宽的工程，对房屋及其它混凝土结构改造，亦可应用。四、工艺原理及关键技术植筋锚固技术是近几年流行的一种新型加固施工技术，它的原理是将钢筋通过高强结构胶植入混凝土结构内，并浇筑混凝土以使新浇筑混凝土与老混凝土连接为整体从而达到共同受力的目的。对植入后的钢筋抗拔试验表明，对不同标号的混凝土满足植筋深度要求以后，可以将钢筋拔断。植筋材料抗腐蚀、耐老化、粘结强度远大于混凝土强度，且固化速度快，能使植入钢筋尽早承受外力作用。五、植筋施工参照标准序号规范、规程名称类别编号1工程测量规范国家GB50026-20072混凝土结构工程施工质量验收规范国家GB50204-20023混凝土结构设计规范国家GB50010-20024混凝土结构后锚固技术规程行业JGJ145-20045建筑抗震加固技术规程行业JGJ116-2009第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页6混凝土结构加固技术规范行业CECS25：90六、植筋施工工艺基面清理→划定位线→钻孔→清孔→孔径孔深验证→干燥清孔→钢筋去锈→预注→注胶→植筋→抽检→修复→验收图1植筋施工工艺七、施工步骤第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页(一)植筋前各项参数确定在施工前，先在护栏上钻孔植筋进行试验，以取得各项参数。试验时采用同种材料、同种工艺，同种设备以及固定操作人员进行，植筋选用3组，每组3根，通过不同深度、不同拉拔时间进行试验，以取得各项数据。图2植筋前试验现场1.植筋胶固化时间植筋固化时间表基材温度安装时间(min)固化时间(min)10℃59020℃44530℃33040℃2202.植筋长度的确定通过植筋抗拔试验表明，极大部分破坏是植筋胶与混凝土之间的混凝土部分，而钢筋与植筋胶基本完好，钢筋从植筋胶中拔出实例很小，说明在混凝土中植筋胶抗拉与抗剪强度比混凝土要高。因此应考虑植筋锚固长度及混凝土强度，一般情况下植筋的基材混凝土强度应不小于30MPa，植筋锚固长度一般为钢筋直径的10～15倍，本工程设计为12d，植入混凝土长度为18cm。3.植筋技术参数DHZ注射式植筋技术参数采用螺杆直径钻孔直径(mm)钻孔深度(mm)锚固力(KN)工作荷载(KN)每只可用孔数采用参数极限值标准值抗拉抗剪第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页(mm)1014120301812.412541216140432817.517.239162019082503232.612√2026220128805051.28(二)定位放线按图纸标注的尺寸位置在现场定位，上下层间距为5.2cm，顺桥向间距为15cm。(三)钻孔根据工程实际情况，钻孔分2个班组进行施工，每个班组5个人，每日可植筋2孔。钻孔采用德国进口GBH5-38D型电锤，钻孔时须保证钻机、钻头与基材表面垂直，保证孔径与孔深尺寸准确。钻孔过程中如果钻机突然停止或钻头不前进时，说明钻头遇钢筋，可适当错位以避开箱梁内部钢筋。若移开的距离太大，应与...
