机械制图成都纺织高等专科学校考试试卷AVIP免费

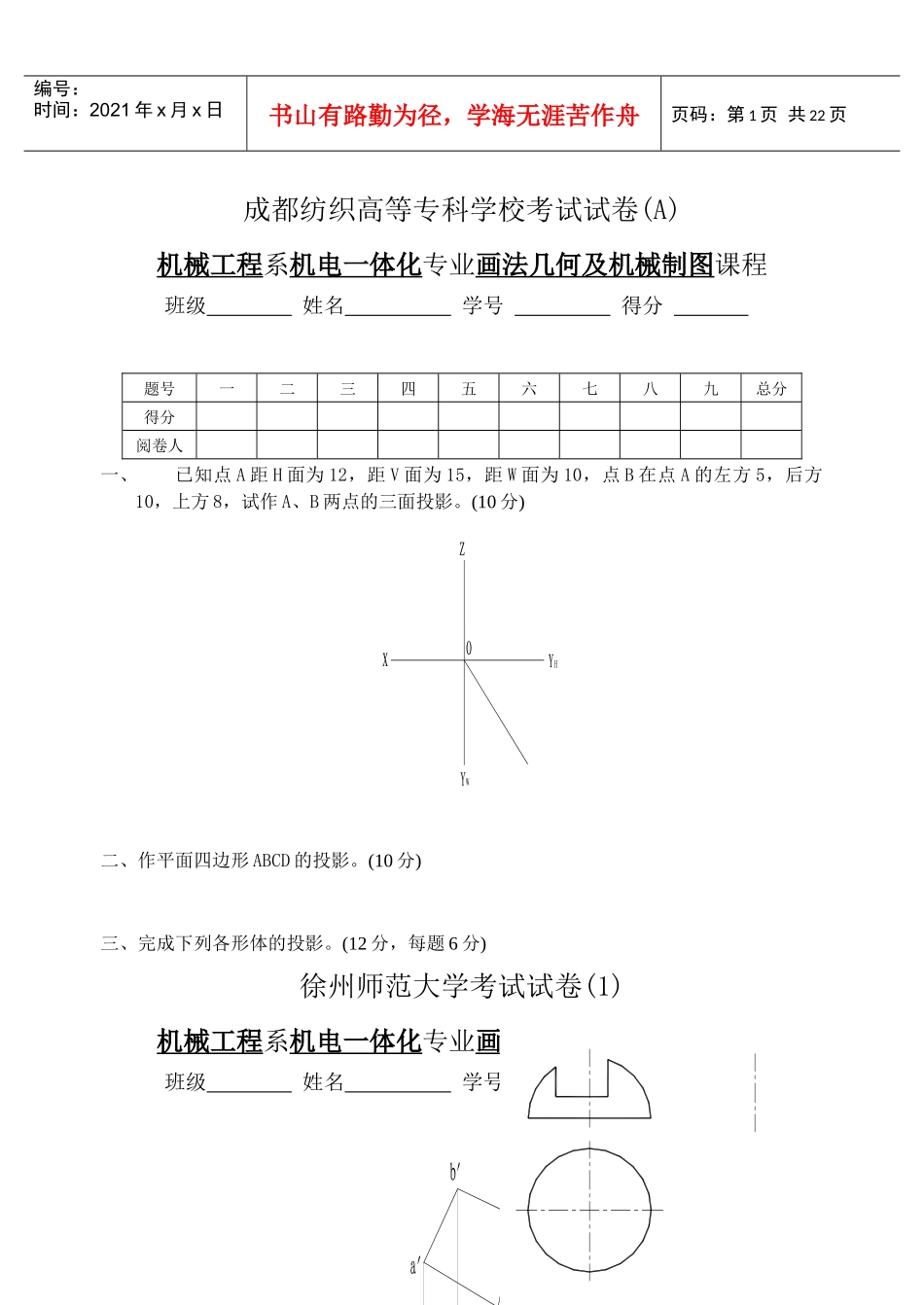

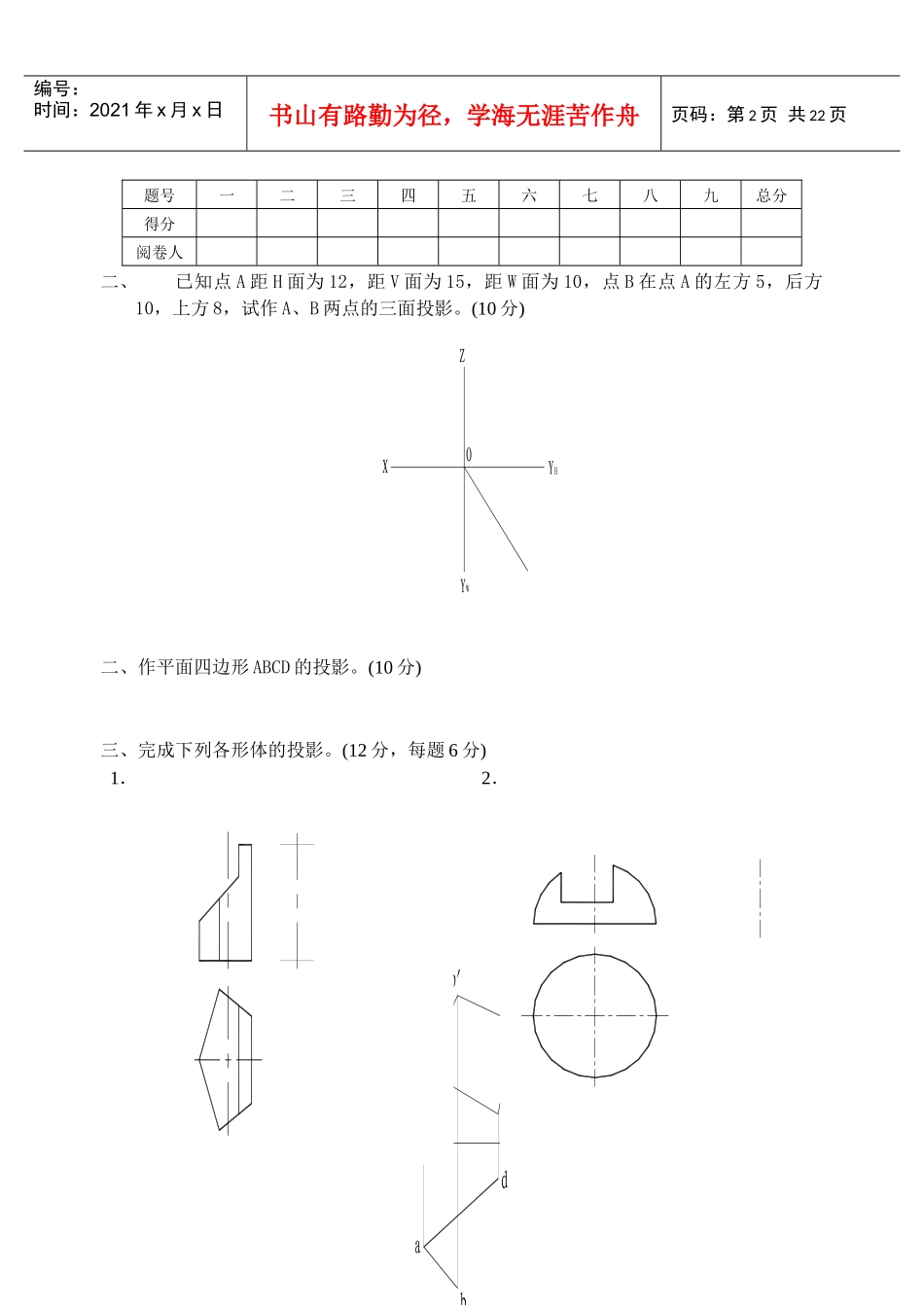

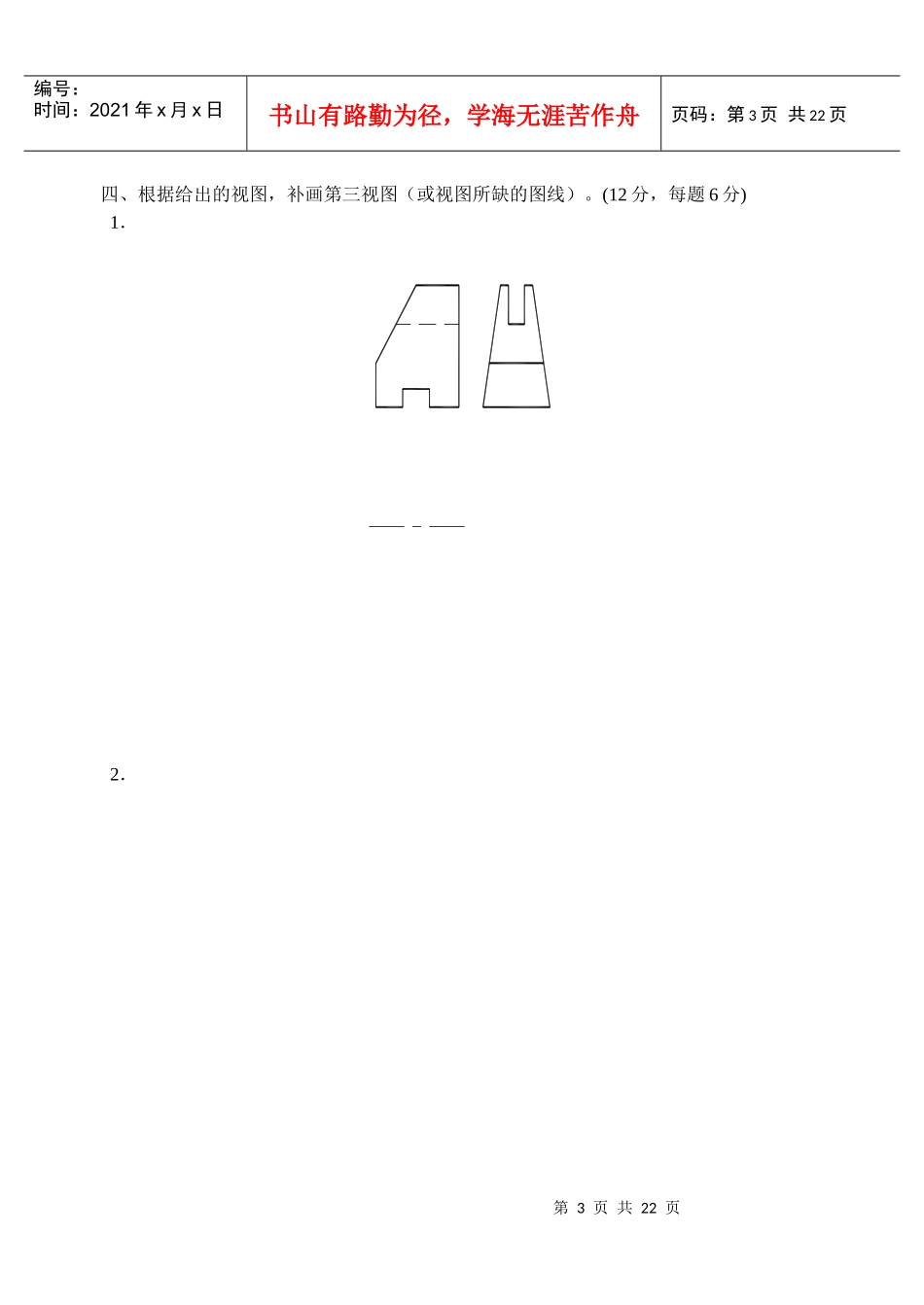

第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页成都纺织高等专科学校考试试卷(A)机械工程系机电一体化专业画法几何及机械制图课程班级姓名学号得分题号一二三四五六七八九总分得分阅卷人一、已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。(10分)二、作平面四边形ABCD的投影。(10分)三、完成下列各形体的投影。(12分，每题6分)徐州师范大学考试试卷(1)机械工程系机电一体化专业画法几何及机械制图课程班级姓名学号得分XZYHYWOabda'b'c'd'第2页共22页第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页题号一二三四五六七八九总分得分阅卷人二、已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。(10分)二、作平面四边形ABCD的投影。(10分)三、完成下列各形体的投影。(12分，每题6分)1．2．XZYHYWOabda'b'c'd'第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页四、根据给出的视图，补画第三视图（或视图所缺的图线）。(12分，每题6分)1．2．第4页共22页第3页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共22页五、在指定位置将主视图画成全剖视图。(10分)第5页共22页第4页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共22页六、在指定位置将主视图画成剖视图。(10分)七、补全螺栓连接图中所缺的图线。(10分)第6页共22页第5页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共22页八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。(10分)第7页共22页第6页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共22页九、读零件图，并回答问题。(16分)1．该零件采用了哪些视图、剖视图和剖面图？2．指出该零件在长、宽、高三个方向的主要尺寸基准。3．图中G1/2"表示：螺纹，1/2"表示，是螺纹（内、外），4．36H8表示：Φ36是，H8是，其中，H是，8是。5．说明符号的含义。6.试画出主视图的外形。6.3第8页共22页第7页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共22页1．2．第9页共22页第8页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共22页四、根据给出的视图，补画第三视图（或视图所缺的图线）。(12分，每题6分)1．2．第10页共22页第9页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共22页五、在指定位置将主视图画成全剖视图。(10分)第11页共22页第10页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共22页六、在指定位置将主视图画成剖视图。(10分)七、补全螺栓连接图中所缺的图线。(10分)第12页共22页第11页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共22页八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。(10分)第13页共22页第12页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共22页九、读零件图，并回答问题。(16分)1．该零件采用了哪些视图、剖视图和剖面图？2．指出该零件在长、宽、高三个方向的主要尺寸基准。3．图中G1/2"表示：螺纹，1/2"表示，是螺纹（内、外），4．36H8表示：Φ36是，H8是，其中，H是，8是。5．说明符号的含义。6.试画出主视图的外形。6.3第14页共22页第13页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共22页第15页共22页第14页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第15页共22页成都纺织高等专科学校考试试卷(A)答案机械系机电一体化专业画法几何及机械制图课程班级姓名学号得分题号一二三四五六七八九...
