济宁市吉安小区塔吊方案47VIP免费

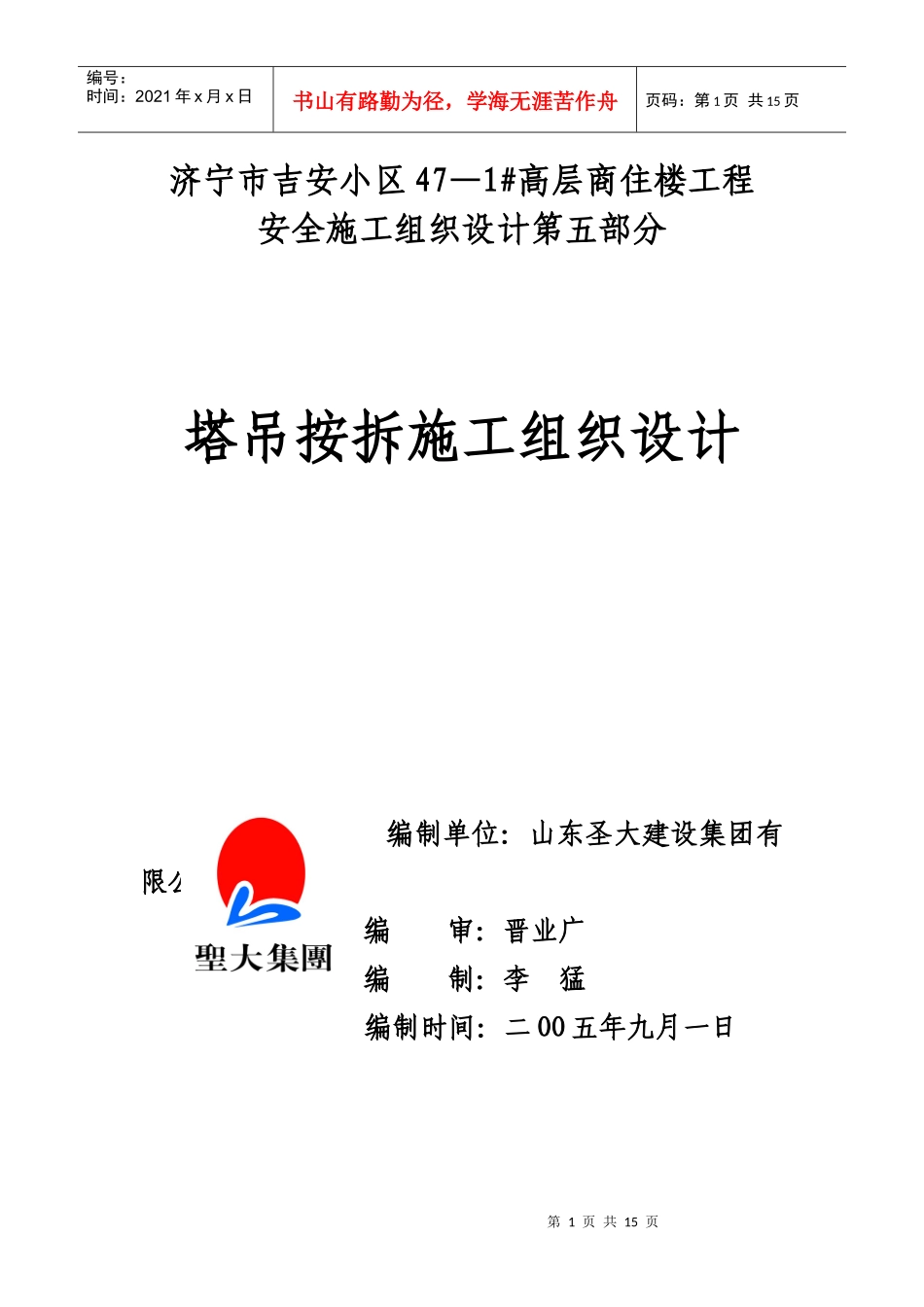

济宁市吉安小区塔吊方案47_第1页
1/15

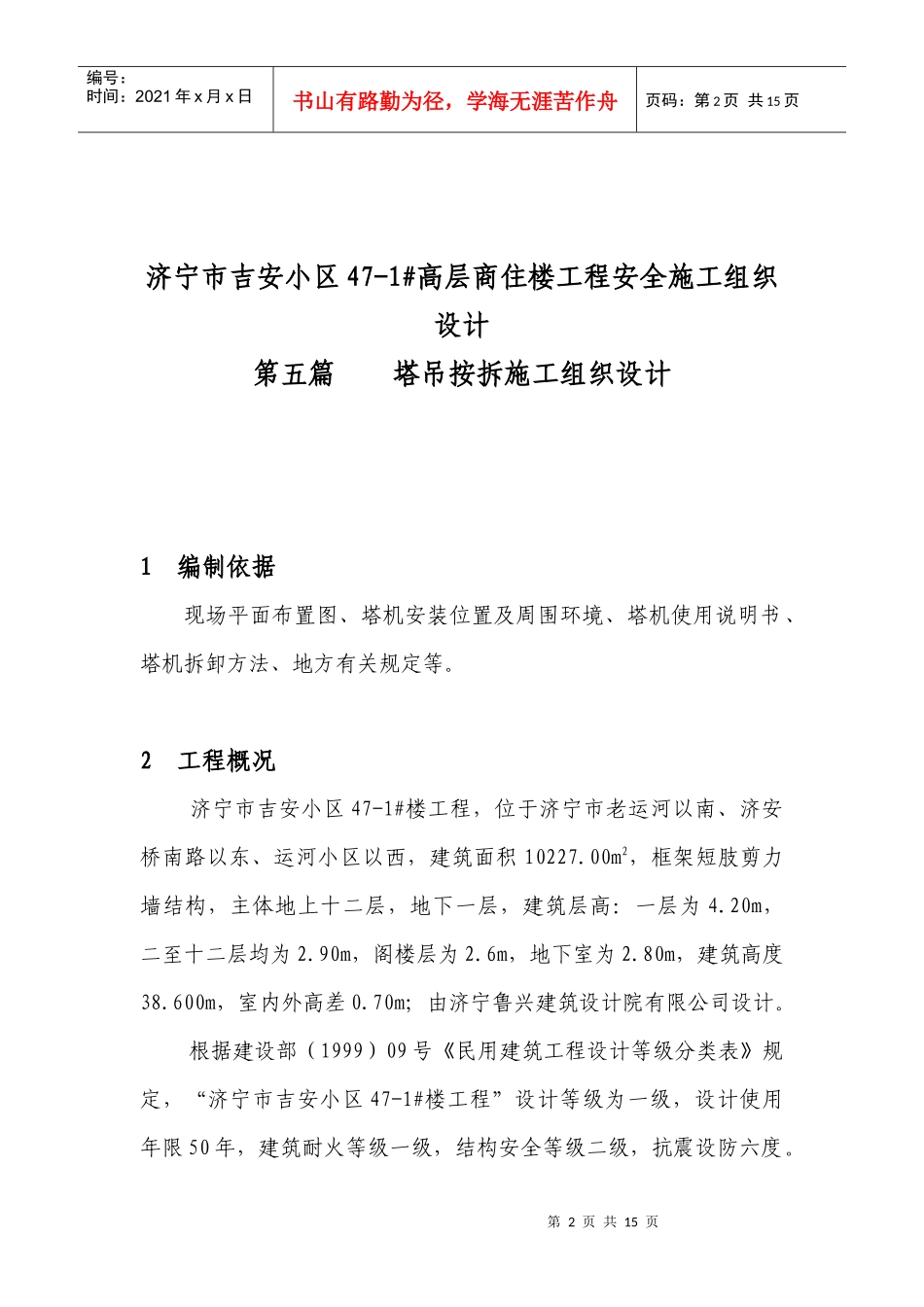

济宁市吉安小区塔吊方案47_第2页
2/15

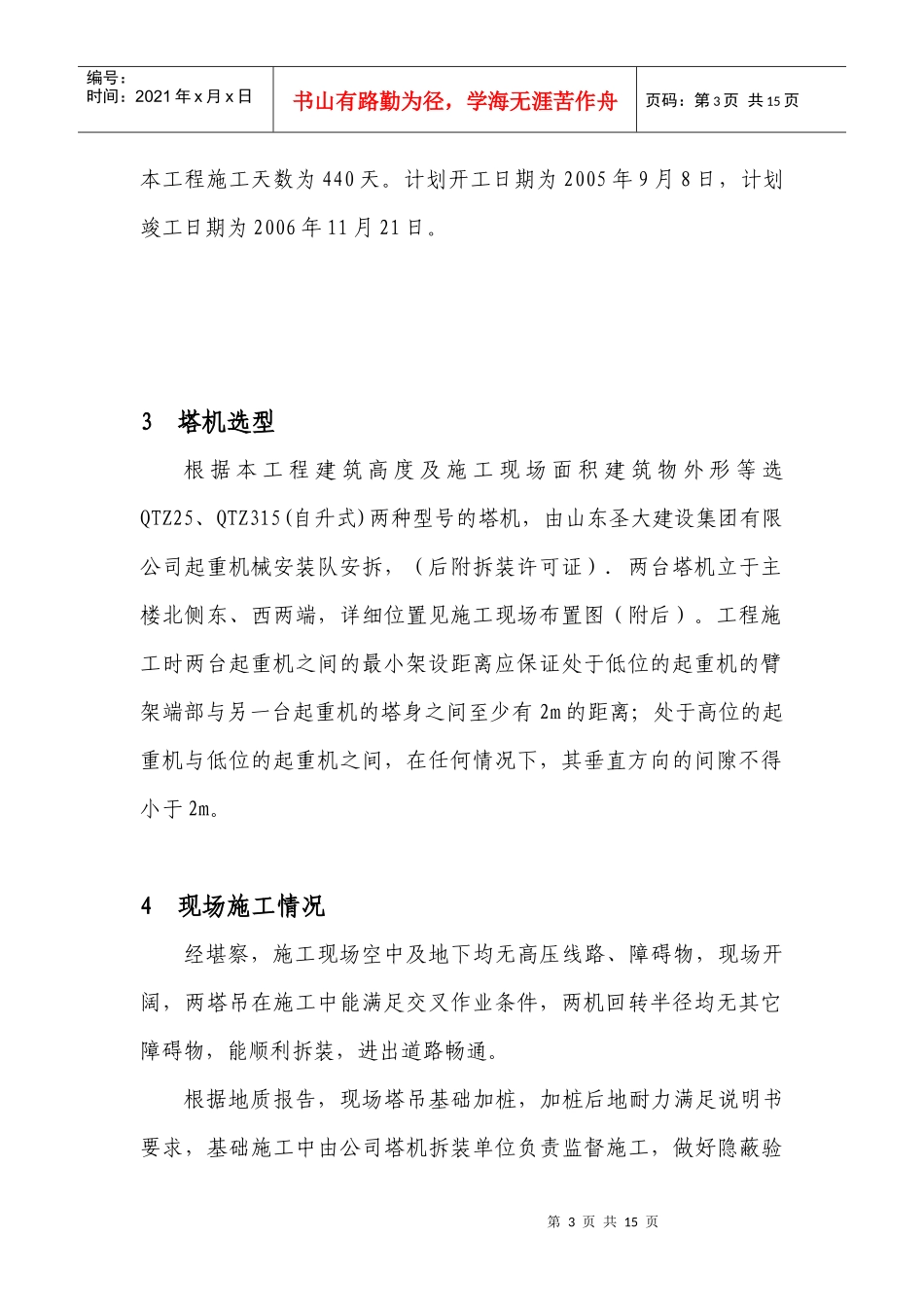

济宁市吉安小区塔吊方案47_第3页
3/15
第1页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共15页济宁市吉安小区47—1#高层商住楼工程安全施工组织设计第五部分塔吊按拆施工组织设计编制单位:山东圣大建设集团有限公司编审:晋业广编制:李猛编制时间:二OO五年九月一日第2页共15页第1页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共15页济宁市吉安小区47-1#高层商住楼工程安全施工组织设计第五篇塔吊按拆施工组织设计1编制依据现场平面布置图、塔机安装位置及周围环境、塔机使用说明书、塔机拆卸方法、地方有关规定等。2工程概况济宁市吉安小区47-1#楼工程,位于济宁市老运河以南、济安桥南路以东、运河小区以西,建筑面积10227.00m2,框架短肢剪力墙结构,主体地上十二层,地下一层,建筑层高:一层为4.20m,二至十二层均为2.90m,阁楼层为2.6m,地下室为2.80m,建筑高度38.600m,室内外高差0.70m;由济宁鲁兴建筑设计院有限公司设计。根据建设部(1999)09号《民用建筑工程设计等级分类表》规定,“济宁市吉安小区47-1#楼工程”设计等级为一级,设计使用年限50年,建筑耐火等级一级,结构安全等级二级,抗震设防六度。第3页共15页第2页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共15页本工程施工天数为440天。计划开工日期为2005年9月8日,计划竣工日期为2006年11月21日。3塔机选型根据本工程建筑高度及施工现场面积建筑物外形等选QTZ25、QTZ315(自升式)两种型号的塔机,由山东圣大建设集团有限公司起重机械安装队安拆,(后附拆装许可证).两台塔机立于主楼北侧东、西两端,详细位置见施工现场布置图(附后)。工程施工时两台起重机之间的最小架设距离应保证处于低位的起重机的臂架端部与另一台起重机的塔身之间至少有2m的距离;处于高位的起重机与低位的起重机之间,在任何情况下,其垂直方向的间隙不得小于2m。4现场施工情况经堪察,施工现场空中及地下均无高压线路、障碍物,现场开阔,两塔吊在施工中能满足交叉作业条件,两机回转半径均无其它障碍物,能顺利拆装,进出道路畅通。根据地质报告,现场塔吊基础加桩,加桩后地耐力满足说明书要求,基础施工中由公司塔机拆装单位负责监督施工,做好隐蔽验第4页共15页第3页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共15页收记录,检验砼试压报告,待其强度达到要求后再施工。5塔机安装、拆卸施工方案安装前由电工架设专用电箱、配备劳动防护用品,确定吊臂及平衡臂起吊点,准备好各种辅助材料、工具等。QTZ25技术性能表序号名称单位参数1起重力矩Tm252最大超重量T2.53工作幅度m3~254起升高度(独立式)m255起升高度(附着式)m606起升速度m/min6.929447回转速度r·p·m0.4~0.88变幅速度m/min209顶升速度m/min0.763410塔机自重T14.46311平衡重T1.6T12整机重量T16.28T13塔顶高度m30.58m14底架宽度m4.1×4.115最大回转半径m26.3816最大工作风压kg·f/m21517非工作风压kg·f/m26018最低工作温度0C-20℃QTZ315起重性能表幅度(m)起重量(T)幅度(m)起重量(T)幅度(m)起重量(T)2.5~12.9773211.72301.119132.99221.627311.075第5页共15页第4页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共15页142.79231.543321.033152.54241.467330.994162.36251.397340.957172.19261.333350.923182.057271.273360.89191.932281.218370.86201.82291.167380.835.1安装(1)将底架放置于混凝土基础上,。拧紧地脚螺栓,测量底架上四个塔身座的水平度,其高与其距离之比应在1/1000之内,若超差则在底架与基础的接触面间用楔形调整块及铁板等垫平,注意垫块必须垫实、垫牢,不允许垫块有任何可能的松动再次拧紧抱脚螺栓(双螺纺母防松)。(2)安装基础节、标准节、套架节。将基础节吊装到底架上,并用高强螺栓与底架连接,再次找平,使主弦杆的四个角高差值与其距离之比不大于1/1000。再吊装一节标准节,并用标准节螺栓与基础节连接好后再吊装套架。套架大窗口应与顶升架小吊梁的方向一致,当套架安装后,可再将平台,栏杆,...
