某住宅楼悬挑式卸料平台的施工方案VIP免费

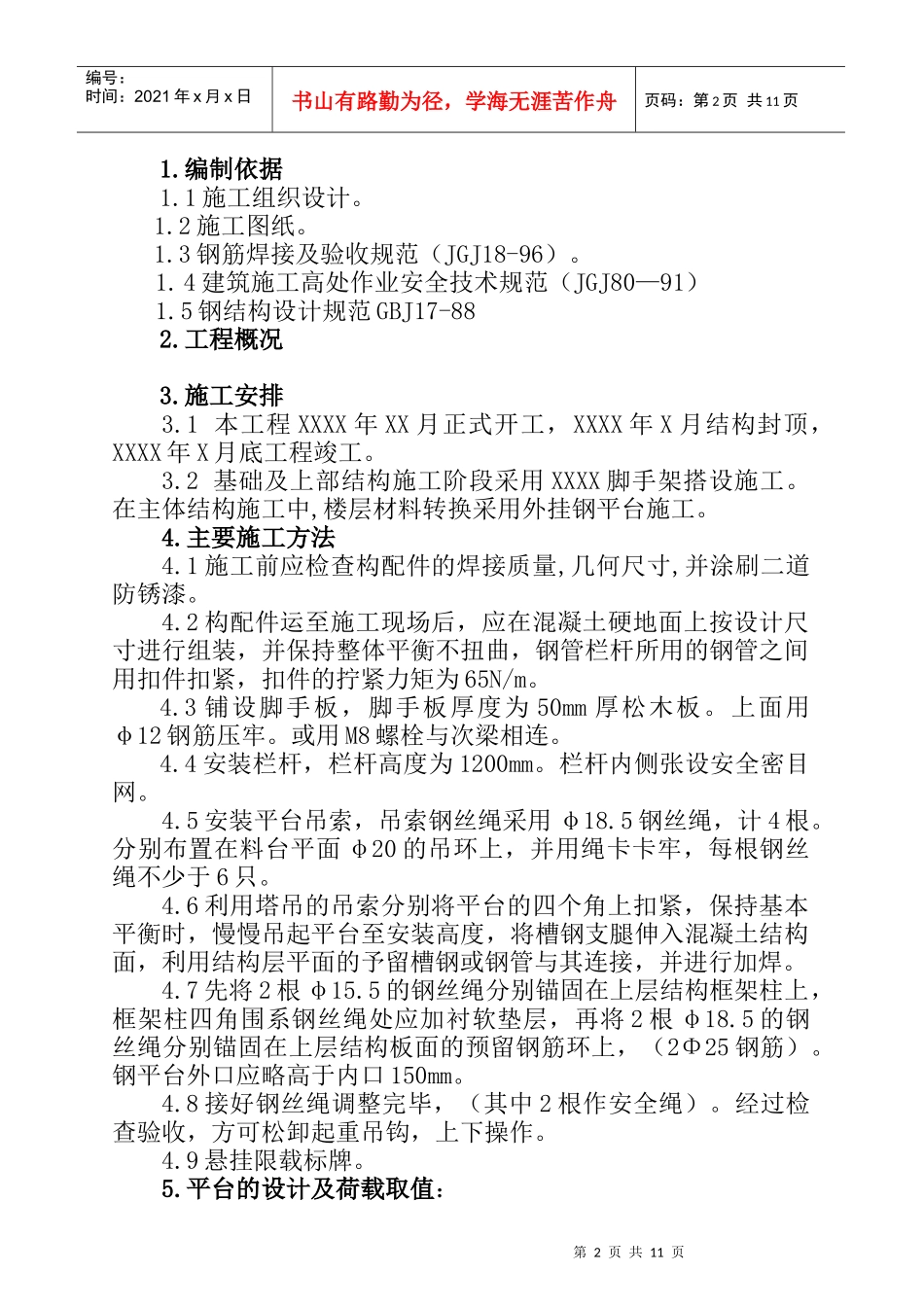

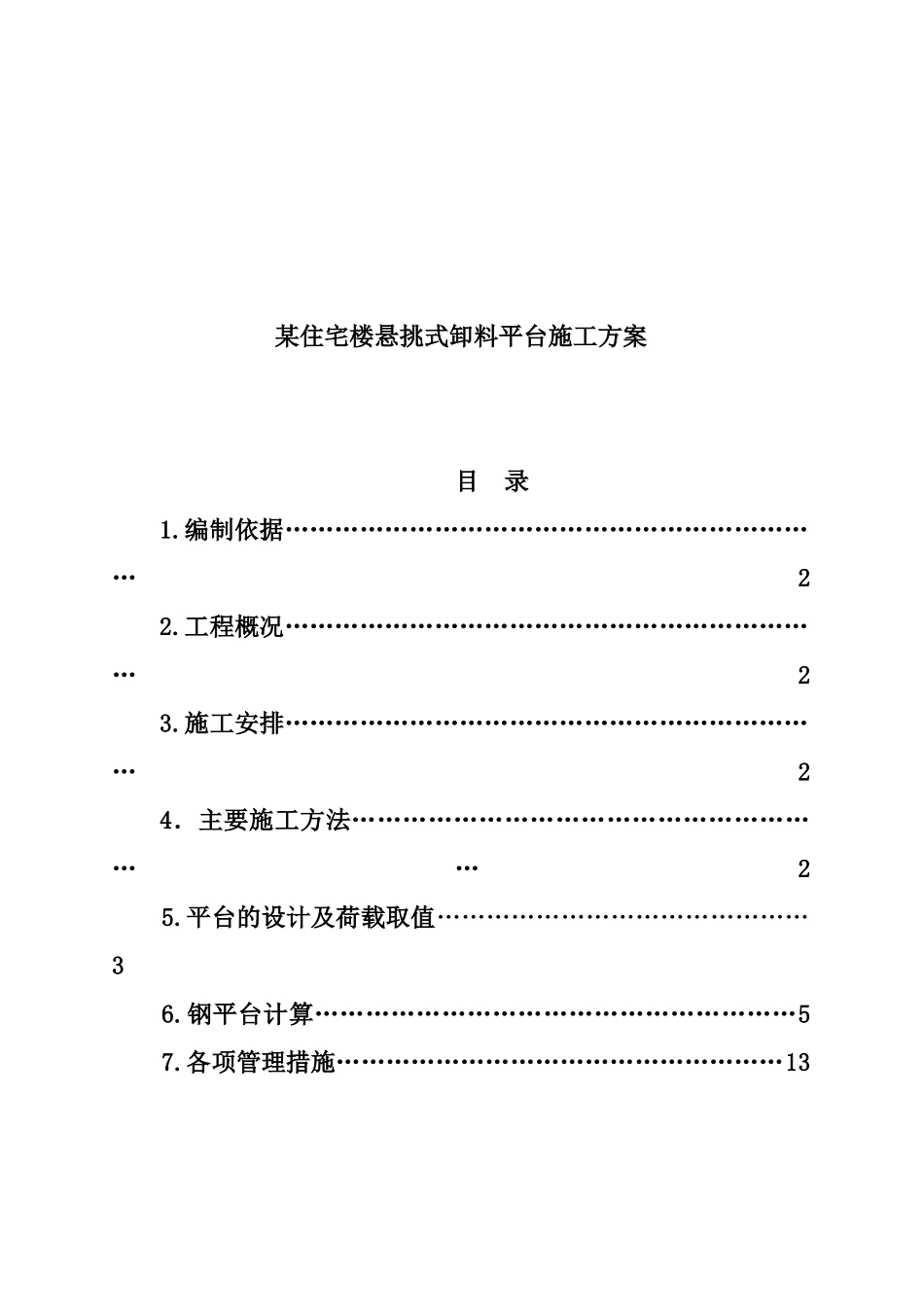

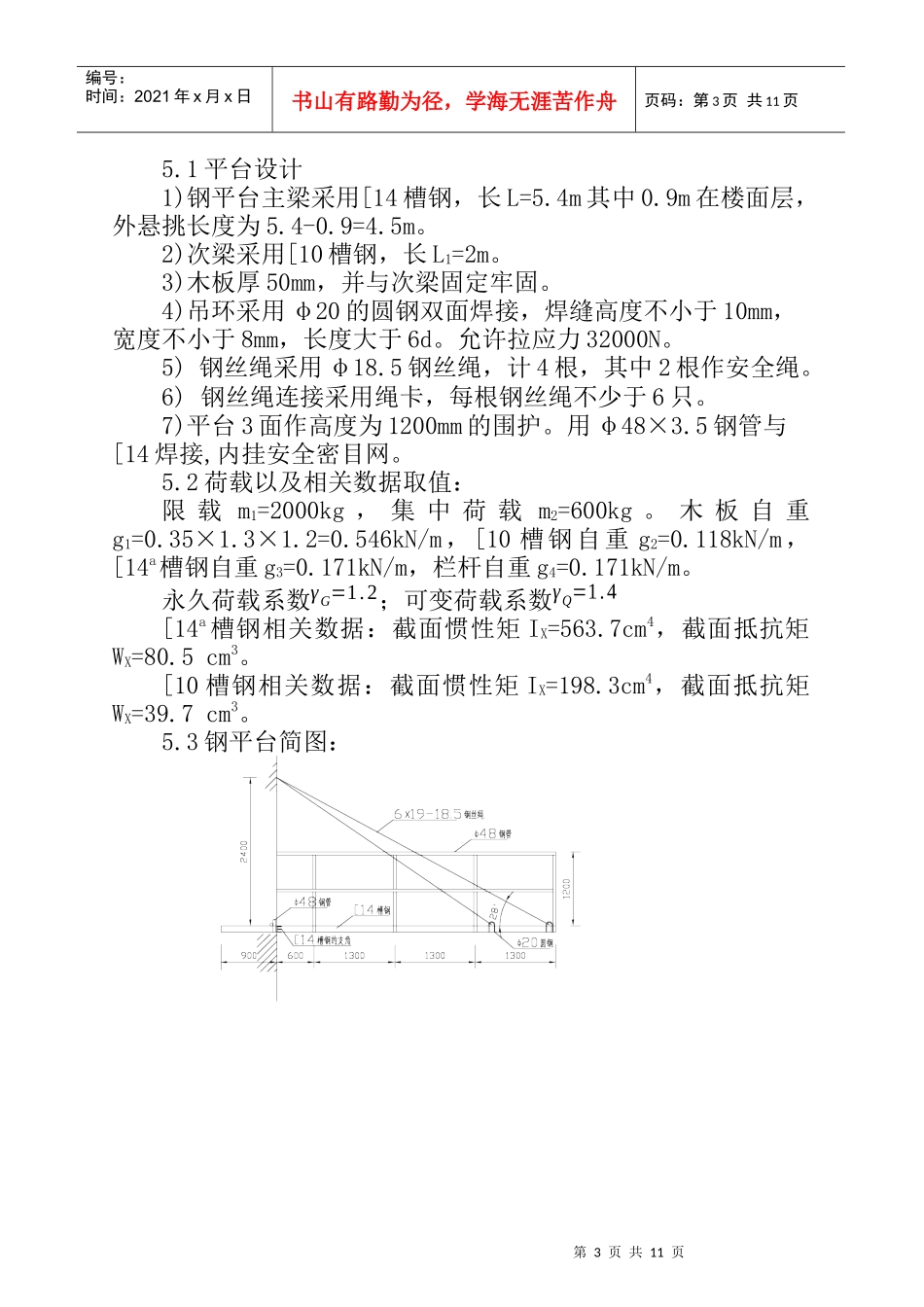

某住宅楼悬挑式卸料平台施工方案目录1.编制依据…………………………………………………………22.工程概况…………………………………………………………23.施工安排…………………………………………………………24．主要施工方法……………………………………………………25.平台的设计及荷载取值………………………………………36.钢平台计算…………………………………………………57.各项管理措施………………………………………………13第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页1.编制依据1.1施工组织设计。1.2施工图纸。1.3钢筋焊接及验收规范（JGJ18-96）。1.4建筑施工高处作业安全技术规范（JGJ80—91）1.5钢结构设计规范GBJ17-882.工程概况3.施工安排3.1本工程XXXX年XX月正式开工，XXXX年X月结构封顶，XXXX年X月底工程竣工。3.2基础及上部结构施工阶段采用XXXX脚手架搭设施工。在主体结构施工中,楼层材料转换采用外挂钢平台施工。4.主要施工方法4.1施工前应检查构配件的焊接质量,几何尺寸,并涂刷二道防锈漆。4.2构配件运至施工现场后，应在混凝土硬地面上按设计尺寸进行组装，并保持整体平衡不扭曲，钢管栏杆所用的钢管之间用扣件扣紧，扣件的拧紧力矩为65N/m。4.3铺设脚手板，脚手板厚度为50mm厚松木板。上面用φ12钢筋压牢。或用M8螺栓与次梁相连。4.4安装栏杆，栏杆高度为1200mm。栏杆内侧张设安全密目网。4.5安装平台吊索，吊索钢丝绳采用φ18.5钢丝绳，计4根。分别布置在料台平面φ20的吊环上，并用绳卡卡牢，每根钢丝绳不少于6只。4.6利用塔吊的吊索分别将平台的四个角上扣紧，保持基本平衡时，慢慢吊起平台至安装高度，将槽钢支腿伸入混凝土结构面，利用结构层平面的予留槽钢或钢管与其连接，并进行加焊。4.7先将2根φ15.5的钢丝绳分别锚固在上层结构框架柱上，框架柱四角围系钢丝绳处应加衬软垫层，再将2根φ18.5的钢丝绳分别锚固在上层结构板面的预留钢筋环上，（2Φ25钢筋）。钢平台外口应略高于内口150mm。4.8接好钢丝绳调整完毕，（其中2根作安全绳）。经过检查验收，方可松卸起重吊钩，上下操作。4.9悬挂限载标牌。5.平台的设计及荷载取值：第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页5.1平台设计1)钢平台主梁采用[14槽钢，长L=5.4m其中0.9m在楼面层，外悬挑长度为5.4-0.9=4.5m。2)次梁采用[10槽钢，长L1=2m。3)木板厚50mm，并与次梁固定牢固。4)吊环采用φ20的圆钢双面焊接，焊缝高度不小于10mm，宽度不小于8mm，长度大于6d。允许拉应力32000N。5)钢丝绳采用φ18.5钢丝绳，计4根，其中2根作安全绳。6)钢丝绳连接采用绳卡，每根钢丝绳不少于6只。7)平台3面作高度为1200mm的围护。用φ48×3.5钢管与[14焊接,内挂安全密目网。5.2荷载以及相关数据取值：限载m1=2000kg，集中荷载m2=600kg。木板自重g1=0.35×1.3×1.2=0.546kN/m，[10槽钢自重g2=0.118kN/m，[14a槽钢自重g3=0.171kN/m，栏杆自重g4=0.171kN/m。永久荷载系数γG=1.2；可变荷载系数γQ=1.4[14a槽钢相关数据：截面惯性矩IX=563.7cm4，截面抵抗矩WX=80.5cm3。[10槽钢相关数据：截面惯性矩IX=198.3cm4，截面抵抗矩WX=39.7cm3。5.3钢平台简图：第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页6.钢平台计算：6.1次梁计算：1）次梁选用[10槽钢制作共设4道间距为1.3m。2）g合=g1+g2=0.664kN/m3）集中荷载力P1=m2×9.8×γQ=600×9.8×1.4=8.232kN4）施工活荷载P均=NA=m1×9.84.5×L1=2000×9.84.5×2=2.178kN/m2P2=P均×1.3×γQ=2.178×1.3×1.4=3.964kN/m5）抗弯强度验算M次max(均)=18ql2=18(g合+P2)×L12+=2.314kN·mM次max（集）=18ql2+Pabl=18g合×L12+14P1L1=4.448kN·m抗弯强度单向受弯MxγxWx≤f截面塑性发展系数查《建筑结构设计综合手册》表8.4.2-2γx=1.05；Mx=M次max=6.362×106；Wx=39.7×103；钢材屈服强度f=215N/mm2σ集=MxγxWx=4.448×1061.05×39.7×103=106.7N/mm2¿¿第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为...
