浆砌片石施工方案(DOC53页)VIP免费

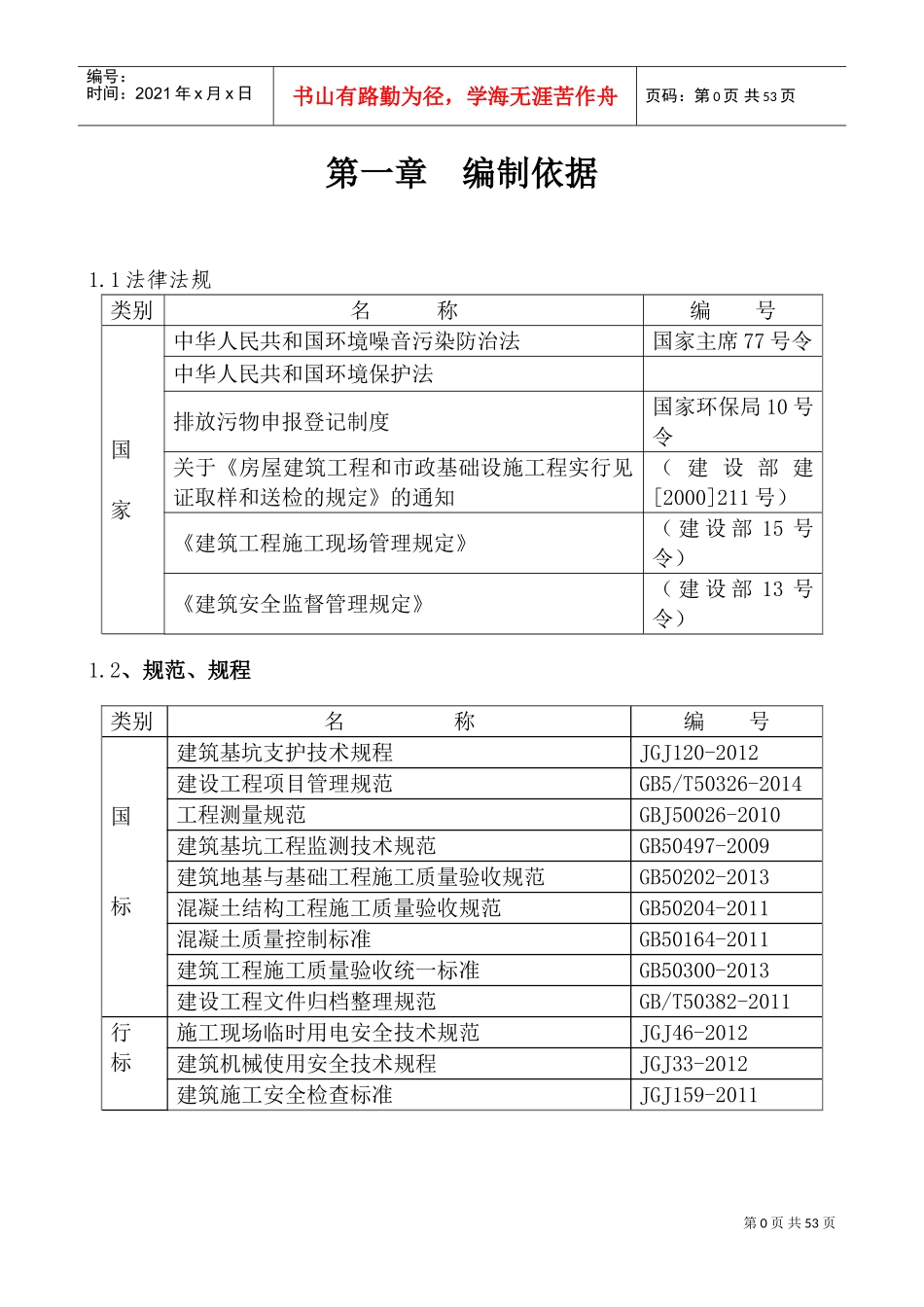

浆砌片石施工方案(DOC53页)_第1页
1/53

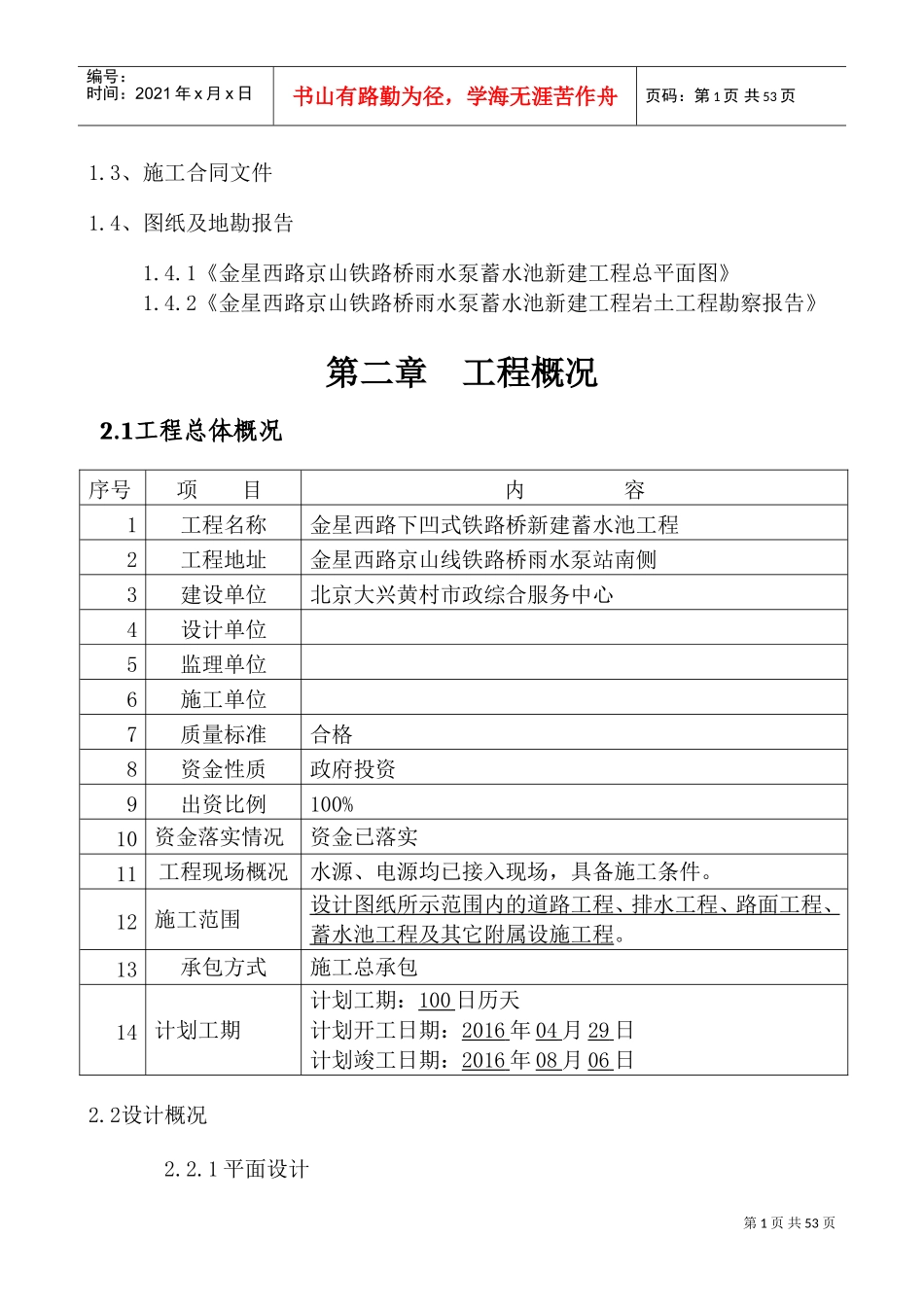

浆砌片石施工方案(DOC53页)_第2页
2/53

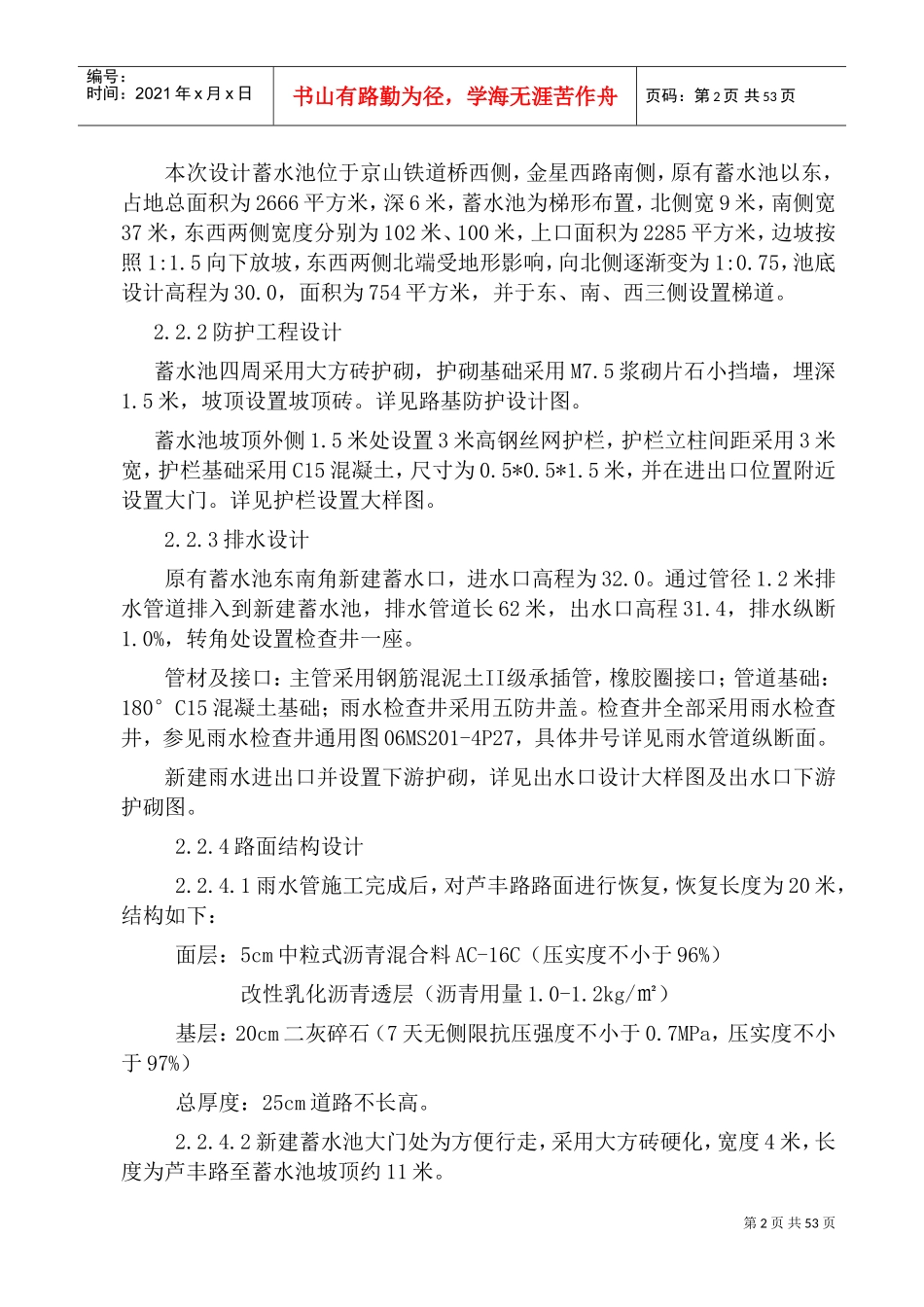

浆砌片石施工方案(DOC53页)_第3页
3/53
第0页共53页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第0页共53页第一章编制依据1.1法律法规类别名称编号国家中华人民共和国环境噪音污染防治法国家主席77号令中华人民共和国环境保护法排放污物申报登记制度国家环保局10号令关于《房屋建筑工程和市政基础设施工程实行见证取样和送检的规定》的通知(建设部建[2000]211号)《建筑工程施工现场管理规定》(建设部15号令)《建筑安全监督管理规定》(建设部13号令)1.2、规范、规程类别名称编号国标建筑基坑支护技术规程JGJ120-2012建设工程项目管理规范GB5/T50326-2014工程测量规范GBJ50026-2010建筑基坑工程监测技术规范GB50497-2009建筑地基与基础工程施工质量验收规范GB50202-2013混凝土结构工程施工质量验收规范GB50204-2011混凝土质量控制标准GB50164-2011建筑工程施工质量验收统一标准GB50300-2013建设工程文件归档整理规范GB/T50382-2011行标施工现场临时用电安全技术规范JGJ46-2012建筑机械使用安全技术规程JGJ33-2012建筑施工安全检查标准JGJ159-2011第1页共53页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共53页1.3、施工合同文件1.4、图纸及地勘报告1.4.1《金星西路京山铁路桥雨水泵蓄水池新建工程总平面图》1.4.2《金星西路京山铁路桥雨水泵蓄水池新建工程岩土工程勘察报告》第二章工程概况2.1工程总体概况序号项目内容1工程名称金星西路下凹式铁路桥新建蓄水池工程2工程地址金星西路京山线铁路桥雨水泵站南侧3建设单位北京大兴黄村市政综合服务中心4设计单位5监理单位6施工单位7质量标准合格8资金性质政府投资9出资比例100%10资金落实情况资金已落实11工程现场概况水源、电源均已接入现场,具备施工条件。12施工范围设计图纸所示范围内的道路工程、排水工程、路面工程、蓄水池工程及其它附属设施工程。13承包方式施工总承包14计划工期计划工期:100日历天计划开工日期:2016年04月29日计划竣工日期:2016年08月06日2.2设计概况2.2.1平面设计第2页共53页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共53页本次设计蓄水池位于京山铁道桥西侧,金星西路南侧,原有蓄水池以东,占地总面积为2666平方米,深6米,蓄水池为梯形布置,北侧宽9米,南侧宽37米,东西两侧宽度分别为102米、100米,上口面积为2285平方米,边坡按照1:1.5向下放坡,东西两侧北端受地形影响,向北侧逐渐变为1:0.75,池底设计高程为30.0,面积为754平方米,并于东、南、西三侧设置梯道。2.2.2防护工程设计蓄水池四周采用大方砖护砌,护砌基础采用M7.5浆砌片石小挡墙,埋深1.5米,坡顶设置坡顶砖。详见路基防护设计图。蓄水池坡顶外侧1.5米处设置3米高钢丝网护栏,护栏立柱间距采用3米宽,护栏基础采用C15混凝土,尺寸为0.5*0.5*1.5米,并在进出口位置附近设置大门。详见护栏设置大样图。2.2.3排水设计原有蓄水池东南角新建蓄水口,进水口高程为32.0。通过管径1.2米排水管道排入到新建蓄水池,排水管道长62米,出水口高程31.4,排水纵断1.0%,转角处设置检查井一座。管材及接口:主管采用钢筋混泥土II级承插管,橡胶圈接口;管道基础:180°C15混凝土基础;雨水检查井采用五防井盖。检查井全部采用雨水检查井,参见雨水检查井通用图06MS201-4P27,具体井号详见雨水管道纵断面。新建雨水进出口并设置下游护砌,详见出水口设计大样图及出水口下游护砌图。2.2.4路面结构设计2.2.4.1雨水管施工完成后,对芦丰路路面进行恢复,恢复长度为20米,结构如下:面层:5cm中粒式沥青混合料AC-16C(压实度不小于96%)改性乳化沥青透层(沥青用量1.0-1.2kg/㎡)基层:20cm二灰碎石(7天无侧限抗压强度不小于0.7MPa,压实度不小于97%)总厚度:25cm道路不长高。2.2.4.2新建蓄水池大门处为方便行走,采用大方砖硬化,宽度4米,长度为芦丰路至蓄水池坡顶约11米。第3页共53页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共53页2.2.5梯道设计本次设计分别于蓄水池东、南、西三侧设置梯道,坡度与边坡一致。梯道全宽1.4米,其中台阶宽度为1.0米,台阶采用C20混凝土,每节台阶高0...
