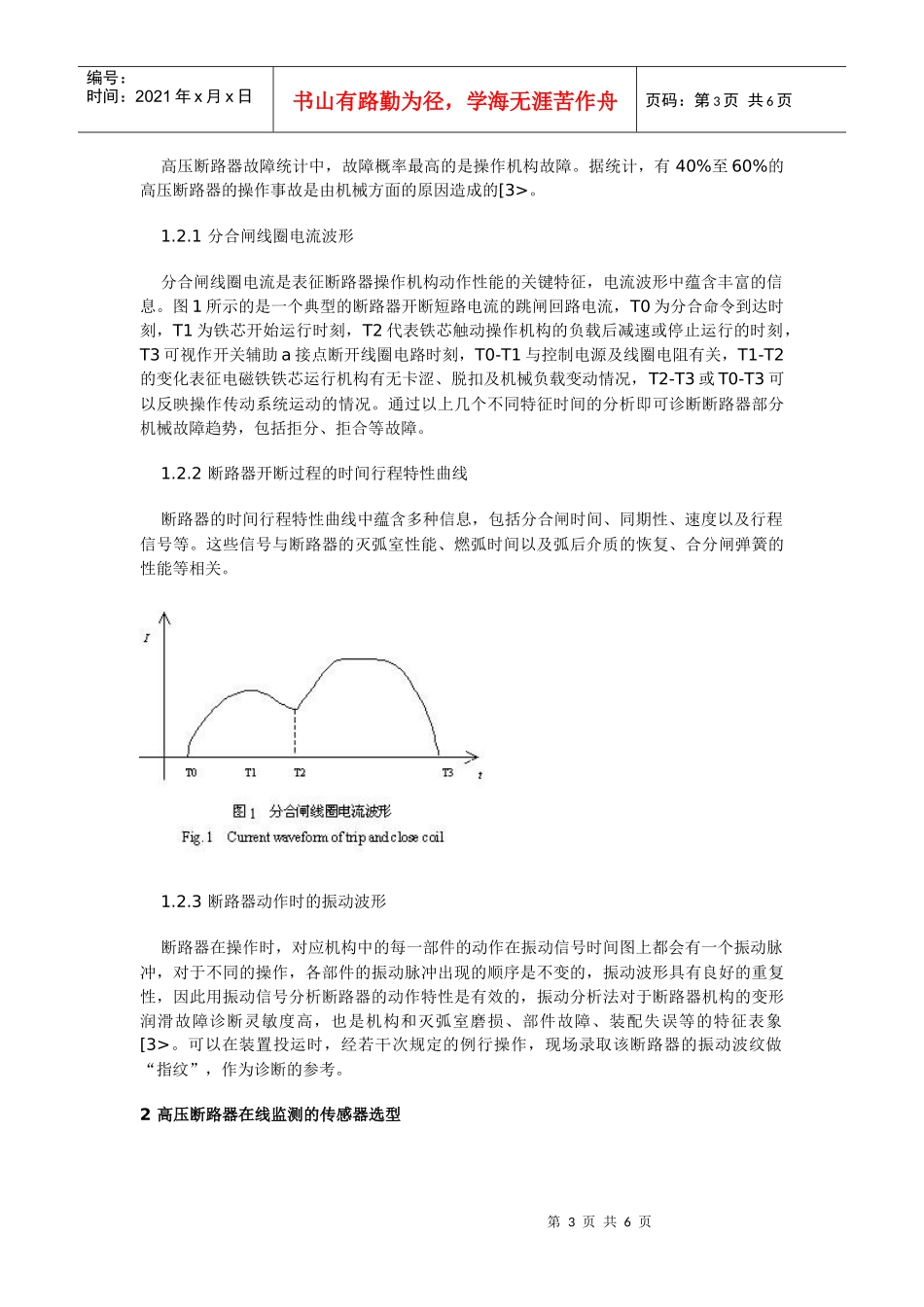

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页引言现代高压电气设备是以高性能、智能化、免维修为发展趋势。电气设备从现行的计划检修向状态检修转变已成为必然趋势。高压断路器是电力系统中重要且数量巨大的电气设备断路器发生故障造成的损失，远远超出断路器本身的价值[1>。为了提高断路器工作的可靠性，必须采取相关措施，防患于未然。建立高压断路器的状态检修环节，可以预测故障先兆，克服定期检修的盲目性，同时也为制造出智能型的免维修断路器摸索和积累了资料本文讨论实现高压断路器状态在线监测的原理和技术。断路器是非常复杂的电气设备，断路器的劣化涉及到热、电、机械、环境等多方面的因素，虽然对断路器的故障监测与诊断已有较长时间的研究，但至今仍然没有一个完善的、成熟的断路器寿命评估模式[2>。目前的断路器在线监测模式大多采用档次不高的单片机作为主控制器，构成独立的监测装置。由于单片机的速度、字长、扩展能力等方面的局限性，存在采样信号较少、采集数据不足、对运动过程缺乏记录、分析精度不高、计算模型简单等问题，诊断结论缺乏说服力[2>，同时存在人机交互性不够友好、联网能力较差的缺点。本文认为上述问题的解决应从以下三方面入手：1）断路器监测信号的合理选择以及先进传感器的选型与安装是状态诊断的前提与关键；2）选用高性能的CPU作为监测装置的核心，是决定监测系统性能指标的基础条件；3）改监测装置为监测系统，采用分布式的体系结构，灵活方便，使得智能性、扩展性大大增强。本文提出的高压断路器状态在线监测系统是采用分布式结构，其中在线监测单元以TI公司的高性能数字信号处理器DSPVC33作为主控制器，能对断路器的众多关键参数进行长数据录波，综合诊断，具有就地显示和远程网络功能，适用于用得较多的少油或多油、六氟化硫（SF6）及真空三大类断路器。1高压断路器在线监测项目特征提取是在线监测的首要环节，盲目采用过多的传感器采集断路器的状态特征既不现实也不经济[3>。本文立足于在线监测的实用化，仅直接提取关键特征，经数学分析推断出断路器的状态和性能。在线监测的主要项目有：1.1断路器触头的电磨损断路器的每次开断都会对触头产生一定程度的损伤，断路器的触头电磨损（又称电寿命）是断路器性能的重要指标。对断路器触头电寿命的诊断，实践证明仅考虑累计开断电流和累计开断次数是不科学的。合理的办法是依据开断电流的大小，评估出该次开断的触头磨损量，再累积每次开断的触头烧损量，作为电寿命判别的依据。各种型号的断路器都可以得知其额定短路开断电流下的允许开断次数，设额定短路开断电流下允许开断次数第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页为N，定义一台全新的断路器的触头相对电寿命（磨损量）为100%。则每次额定短路开断电流开断时的相对磨损为1/N，根据不同断路器的N-Ib曲线，即可求得任意大小开断电流Ib的对应允许开断次数Nb，则对应的单次开断的相对电磨损量为1/Nb，这样可求出任一次开断时的相对电磨损量，也可求出该断路器的相对电寿命L=L1-å（1/Nb），L1为断路器电寿命的初始值，是一个不大于1的百分数，其值由断路器的运行历史决定，新投运的或经过大修后的L1可取为1。根据以上方法和试验结果，本文采用的电寿命计算曲线可在下表的基础上插值实现。表中Ib为任一次开断电流，Ie为额定短路开断电流，N为额定短路开断电流下的开断次数，Qm为对应开断电流Ib时的触头相对电磨损量。表1.少油断路器的相对电磨损公式表2.SF6断路器相对电磨损公式IMG=SF6断路器相对电磨损公式]/uploadpic/THESIS/2007/12/2007121917194226003G.jpg[/IMG]表3.真空断路器相对电磨损公式1.2断路器的机械寿命监测第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页高压断路器故障统计中，故障概率最高的是操作机构故障。据统计，有40%至60%的高压断路器的操作事故是由机械方面的原因造成的[3>。1.2.1分合闸线圈电流波形分合闸线圈电流是表征断路器操作机构动作性能的关键特征，电流波...
