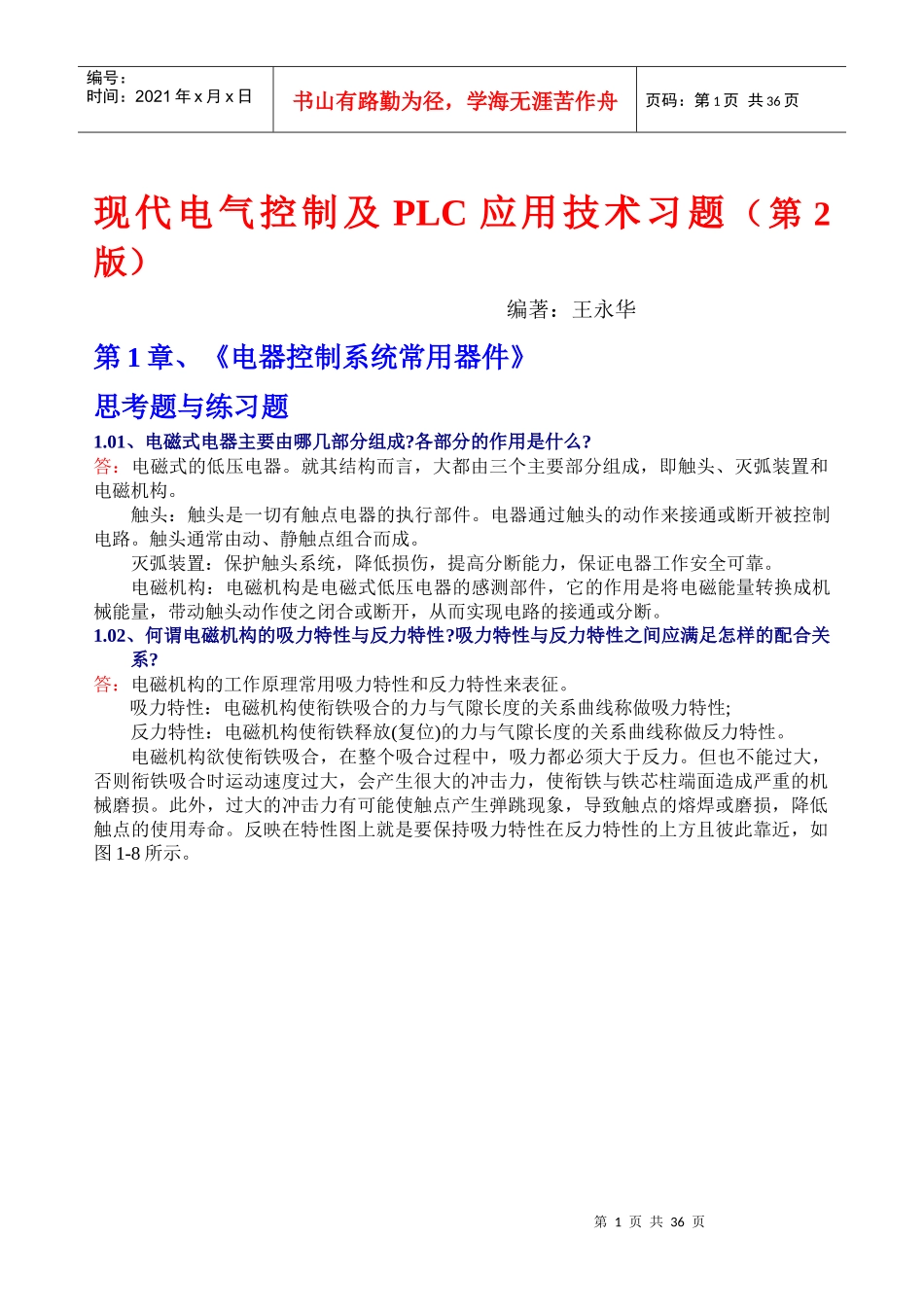

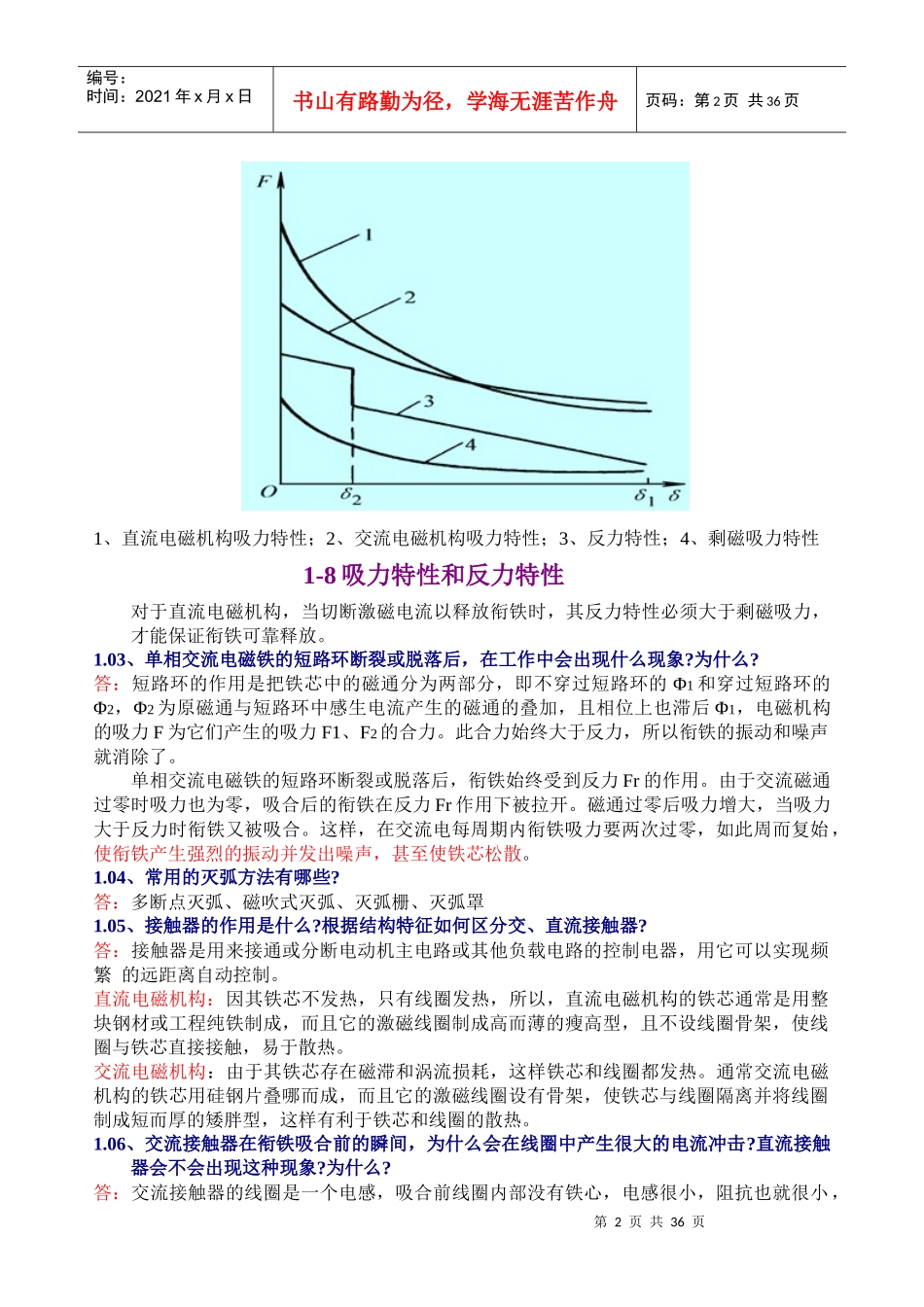

第1页共36页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共36页现代电气控制及PLC应用技术习题(第2版)编著:王永华第1章、《电器控制系统常用器件》思考题与练习题1.01、电磁式电器主要由哪几部分组成?各部分的作用是什么?答:电磁式的低压电器。就其结构而言,大都由三个主要部分组成,即触头、灭弧装置和电磁机构。触头:触头是一切有触点电器的执行部件。电器通过触头的动作来接通或断开被控制电路。触头通常由动、静触点组合而成。灭弧装置:保护触头系统,降低损伤,提高分断能力,保证电器工作安全可靠。电磁机构:电磁机构是电磁式低压电器的感测部件,它的作用是将电磁能量转换成机械能量,带动触头动作使之闭合或断开,从而实现电路的接通或分断。1.02、何谓电磁机构的吸力特性与反力特性?吸力特性与反力特性之间应满足怎样的配合关系?答:电磁机构的工作原理常用吸力特性和反力特性来表征。吸力特性:电磁机构使衔铁吸合的力与气隙长度的关系曲线称做吸力特性;反力特性:电磁机构使衔铁释放(复位)的力与气隙长度的关系曲线称做反力特性。电磁机构欲使衔铁吸合,在整个吸合过程中,吸力都必须大于反力。但也不能过大,否则衔铁吸合时运动速度过大,会产生很大的冲击力,使衔铁与铁芯柱端面造成严重的机械磨损。此外,过大的冲击力有可能使触点产生弹跳现象,导致触点的熔焊或磨损,降低触点的使用寿命。反映在特性图上就是要保持吸力特性在反力特性的上方且彼此靠近,如图1-8所示。第2页共36页第1页共36页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共36页1、直流电磁机构吸力特性;2、交流电磁机构吸力特性;3、反力特性;4、剩磁吸力特性1-8吸力特性和反力特性对于直流电磁机构,当切断激磁电流以释放衔铁时,其反力特性必须大于剩磁吸力,才能保证衔铁可靠释放。1.03、单相交流电磁铁的短路环断裂或脱落后,在工作中会出现什么现象?为什么?答:短路环的作用是把铁芯中的磁通分为两部分,即不穿过短路环的Φ1和穿过短路环的Φ2,Φ2为原磁通与短路环中感生电流产生的磁通的叠加,且相位上也滞后Φ1,电磁机构的吸力F为它们产生的吸力F1、F2的合力。此合力始终大于反力,所以衔铁的振动和噪声就消除了。单相交流电磁铁的短路环断裂或脱落后,衔铁始终受到反力Fr的作用。由于交流磁通过零时吸力也为零,吸合后的衔铁在反力Fr作用下被拉开。磁通过零后吸力增大,当吸力大于反力时衔铁又被吸合。这样,在交流电每周期内衔铁吸力要两次过零,如此周而复始,使衔铁产生强烈的振动并发出噪声,甚至使铁芯松散。1.04、常用的灭弧方法有哪些?答:多断点灭弧、磁吹式灭弧、灭弧栅、灭弧罩1.05、接触器的作用是什么?根据结构特征如何区分交、直流接触器?答:接触器是用来接通或分断电动机主电路或其他负载电路的控制电器,用它可以实现频繁的远距离自动控制。直流电磁机构:因其铁芯不发热,只有线圈发热,所以,直流电磁机构的铁芯通常是用整块钢材或工程纯铁制成,而且它的激磁线圈制成高而薄的瘦高型,且不设线圈骨架,使线圈与铁芯直接接触,易于散热。交流电磁机构:由于其铁芯存在磁滞和涡流损耗,这样铁芯和线圈都发热。通常交流电磁机构的铁芯用硅钢片叠哪而成,而且它的激磁线圈设有骨架,使铁芯与线圈隔离并将线圈制成短而厚的矮胖型,这样有利于铁芯和线圈的散热。1.06、交流接触器在衔铁吸合前的瞬间,为什么会在线圈中产生很大的电流冲击?直流接触器会不会出现这种现象?为什么?答:交流接触器的线圈是一个电感,吸合前线圈内部没有铁心,电感很小,阻抗也就很小,第3页共36页第2页共36页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共36页所以电流大;吸合后铁心进入线圈内部,电感量增大,阻抗增大,所以电流就降下来了。直流接触器工作电流主要取决于其内部电阻,所以不会产生冲击电流。1.07、交流电磁线圈误接入直流电源,直流电磁线圈误接入交流电源,会发生什么问题?为什么?答:交流电磁线圈接入直流电源时会通过很大的电流,很快会烧毁。因为交流线圈对交流电有感抗,而直流电没有感...
