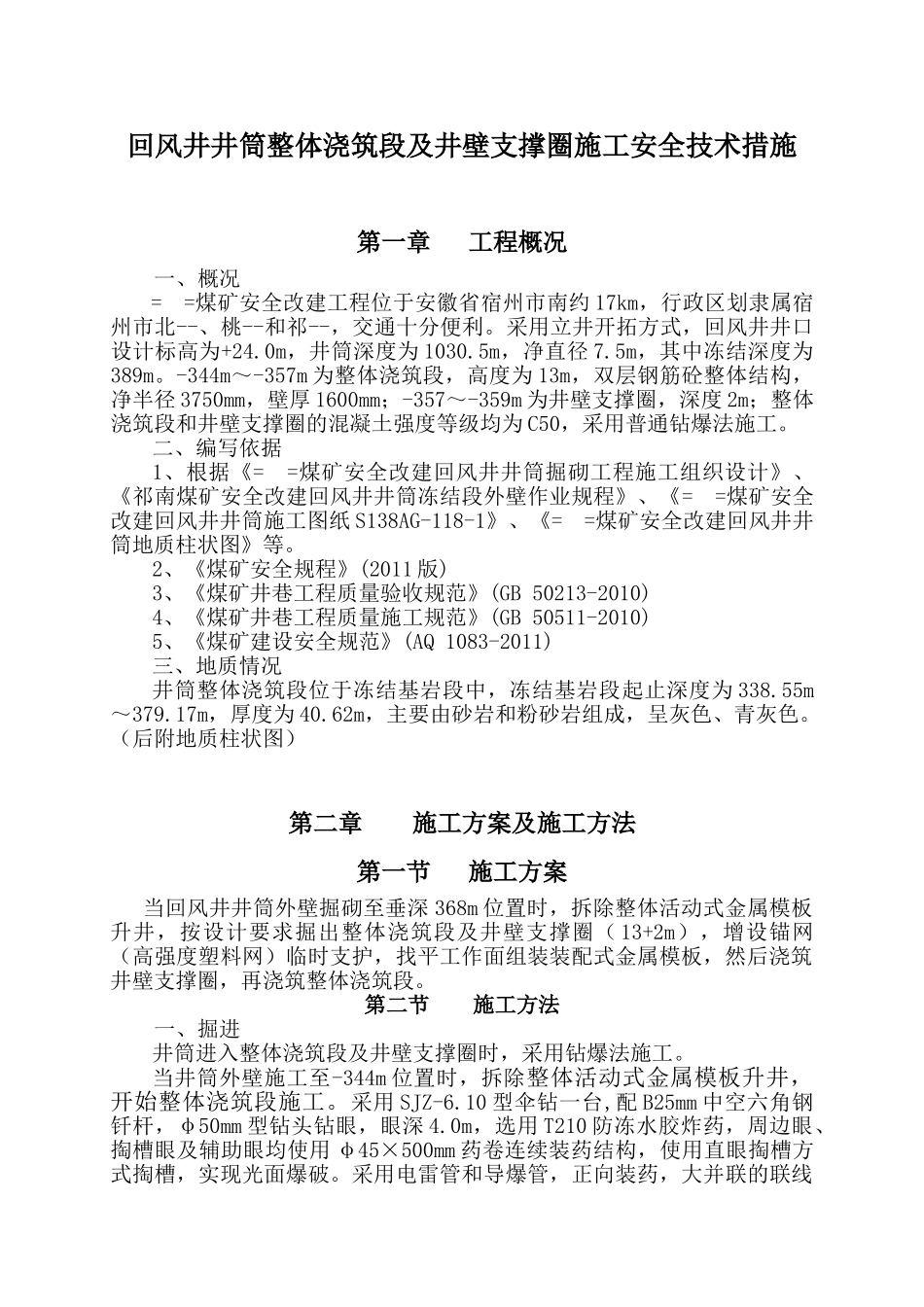

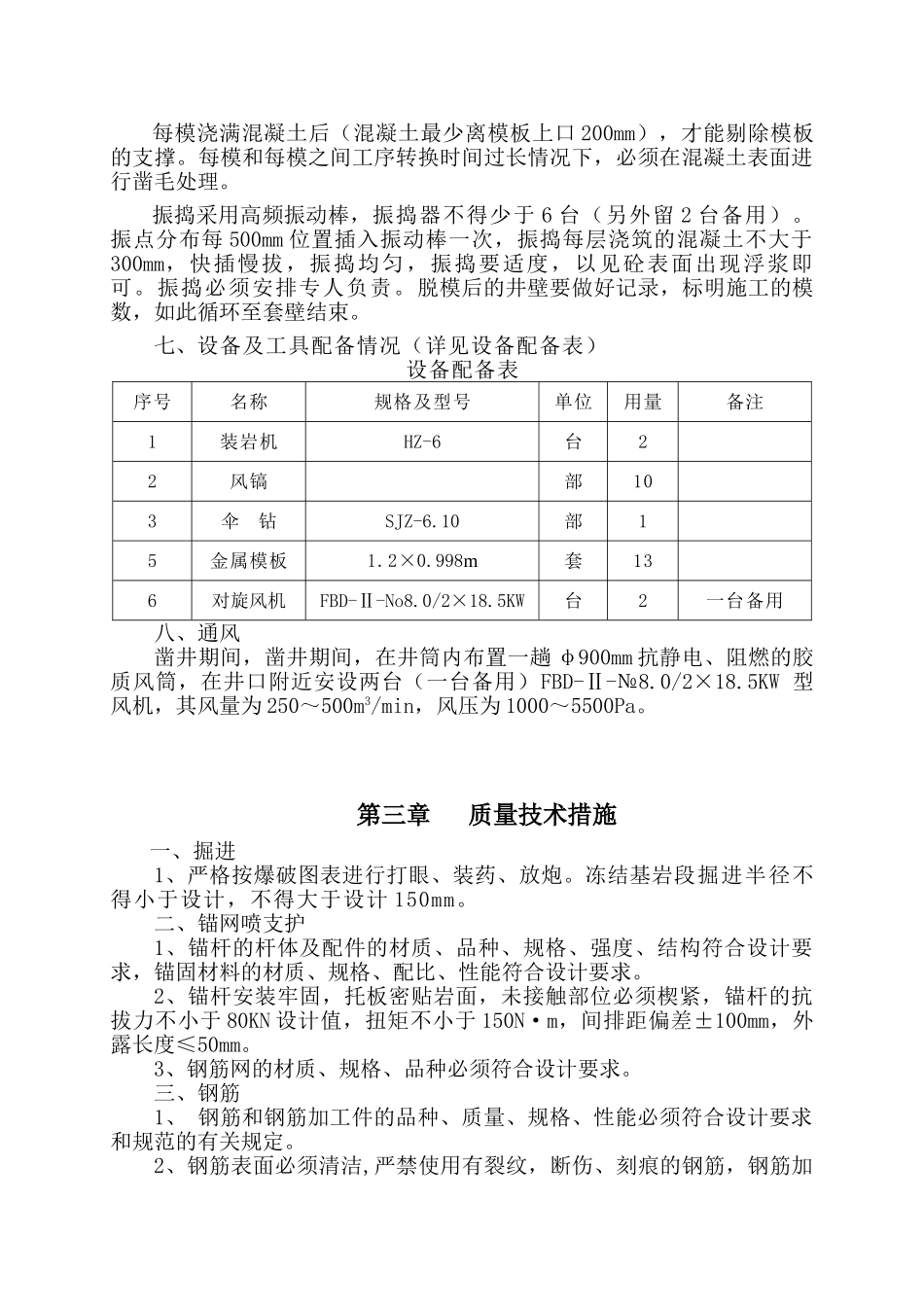

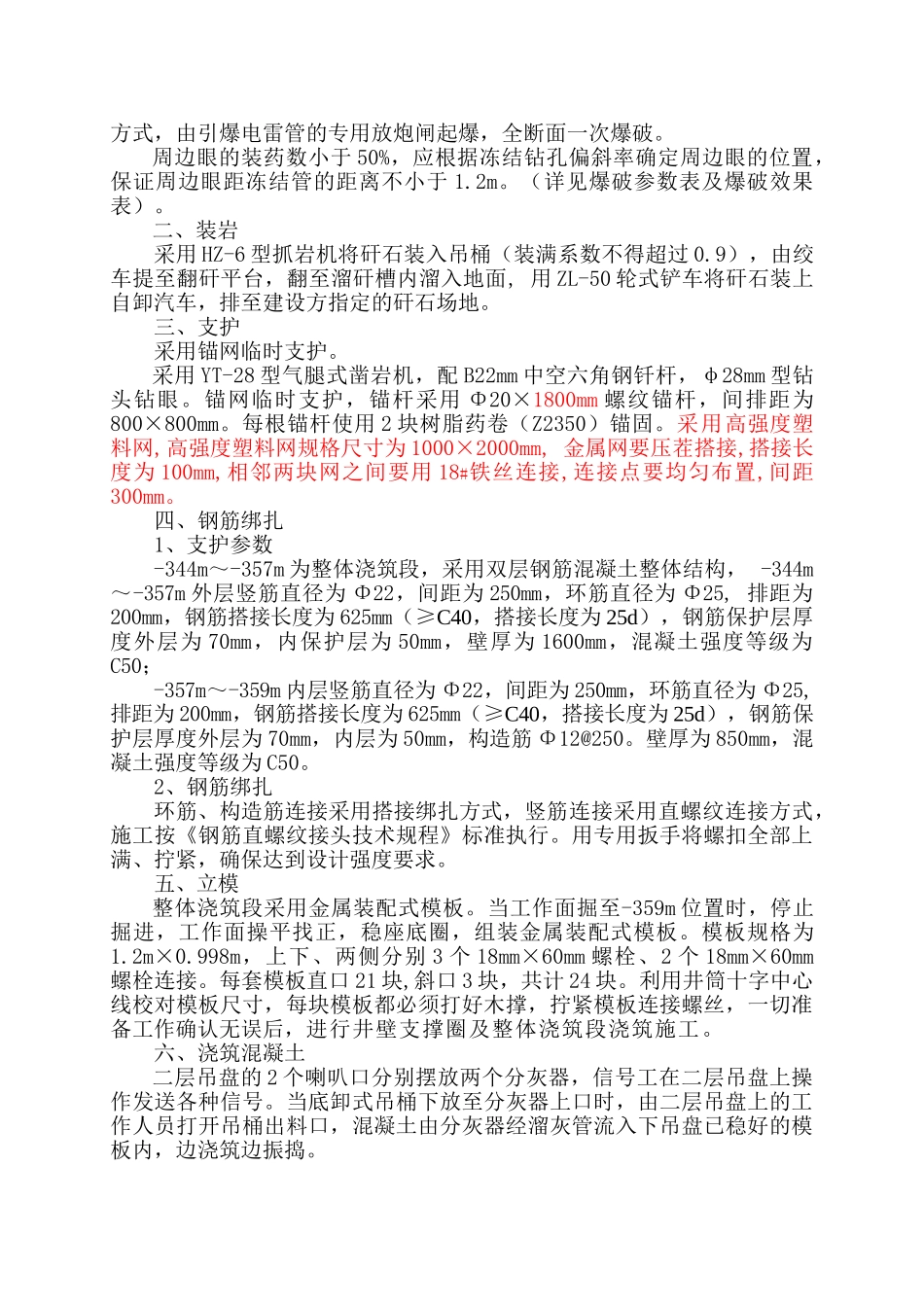

回风井井筒整体浇筑段及井壁支撑圈施工安全技术措施第一章工程概况一、概况==煤矿安全改建工程位于安徽省宿州市南约17km，行政区划隶属宿州市北--、桃--和祁--，交通十分便利。采用立井开拓方式，回风井井口设计标高为+24.0m，井筒深度为1030.5m，净直径7.5m，其中冻结深度为389m。-344m～-357m为整体浇筑段，高度为13m，双层钢筋砼整体结构，净半径3750mm，壁厚1600mm；-357～-359m为井壁支撑圈，深度2m；整体浇筑段和井壁支撑圈的混凝土强度等级均为C50，采用普通钻爆法施工。二、编写依据1、根据《==煤矿安全改建回风井井筒掘砌工程施工组织设计》、《祁南煤矿安全改建回风井井筒冻结段外壁作业规程》、《==煤矿安全改建回风井井筒施工图纸S138AG-118-1》、《==煤矿安全改建回风井井筒地质柱状图》等。2、《煤矿安全规程》(2011版)3、《煤矿井巷工程质量验收规范》(GB50213-2010)4、《煤矿井巷工程质量施工规范》(GB50511-2010)5、《煤矿建设安全规范》(AQ1083-2011)三、地质情况井筒整体浇筑段位于冻结基岩段中，冻结基岩段起止深度为338.55m～379.17m，厚度为40.62m，主要由砂岩和粉砂岩组成，呈灰色、青灰色。（后附地质柱状图）第二章施工方案及施工方法第一节施工方案当回风井井筒外壁掘砌至垂深368m位置时，拆除整体活动式金属模板升井，按设计要求掘出整体浇筑段及井壁支撑圈（13+2m），增设锚网（高强度塑料网）临时支护，找平工作面组装装配式金属模板，然后浇筑井壁支撑圈，再浇筑整体浇筑段。第二节施工方法一、掘进井筒进入整体浇筑段及井壁支撑圈时，采用钻爆法施工。当井筒外壁施工至-344m位置时，拆除整体活动式金属模板升井，开始整体浇筑段施工。采用SJZ-6.10型伞钻一台,配B25mm中空六角钢钎杆，φ50mm型钻头钻眼，眼深4.0m，选用T210防冻水胶炸药，周边眼、掏槽眼及辅助眼均使用φ45×500mm药卷连续装药结构，使用直眼掏槽方式掏槽，实现光面爆破。采用电雷管和导爆管，正向装药，大并联的联线方式，由引爆电雷管的专用放炮闸起爆，全断面一次爆破。周边眼的装药数小于50%，应根据冻结钻孔偏斜率确定周边眼的位置，保证周边眼距冻结管的距离不小于1.2m。（详见爆破参数表及爆破效果表）。二、装岩采用HZ-6型抓岩机将矸石装入吊桶（装满系数不得超过0.9），由绞车提至翻矸平台，翻至溜矸槽内溜入地面,用ZL-50轮式铲车将矸石装上自卸汽车，排至建设方指定的矸石场地。三、支护采用锚网临时支护。采用YT-28型气腿式凿岩机，配B22mm中空六角钢钎杆，φ28mm型钻头钻眼。锚网临时支护，锚杆采用Φ20×1800mm螺纹锚杆，间排距为800×800mm。每根锚杆使用2块树脂药卷（Z2350）锚固。采用高强度塑料网,高强度塑料网规格尺寸为1000×2000mm,金属网要压茬搭接,搭接长度为100mm,相邻两块网之间要用18#铁丝连接,连接点要均匀布置,间距300mm。四、钢筋绑扎1、支护参数-344m～-357m为整体浇筑段，采用双层钢筋混凝土整体结构，-344m～-357m外层竖筋直径为Φ22，间距为250mm，环筋直径为Φ25,排距为200mm，钢筋搭接长度为625mm（≥C40，搭接长度为25d），钢筋保护层厚度外层为70mm，内保护层为50mm，壁厚为1600mm，混凝土强度等级为C50；-357m～-359m内层竖筋直径为Φ22，间距为250mm，环筋直径为Φ25,排距为200mm，钢筋搭接长度为625mm（≥C40，搭接长度为25d），钢筋保护层厚度外层为70mm，内层为50mm，构造筋Φ12@250。壁厚为850mm，混凝土强度等级为C50。2、钢筋绑扎环筋、构造筋连接采用搭接绑扎方式，竖筋连接采用直螺纹连接方式，施工按《钢筋直螺纹接头技术规程》标准执行。用专用扳手将螺扣全部上满、拧紧，确保达到设计强度要求。五、立模整体浇筑段采用金属装配式模板。当工作面掘至-359m位置时，停止掘进，工作面操平找正，稳座底圈，组装金属装配式模板。模板规格为1.2m×0.998m，上下、两侧分别3个18mm×60mm螺栓、2个18mm×60mm螺栓连接。每套模板直口21块,斜口3块，共计24块。利用井筒十字中心线校对模板尺寸，每块模板都必须打好木撑，拧紧模板连接螺丝，一切准备工作确认无误后，进行井壁支撑圈及整体浇筑段浇筑施工。六、浇筑混凝土二层吊盘的2个喇叭口分...
