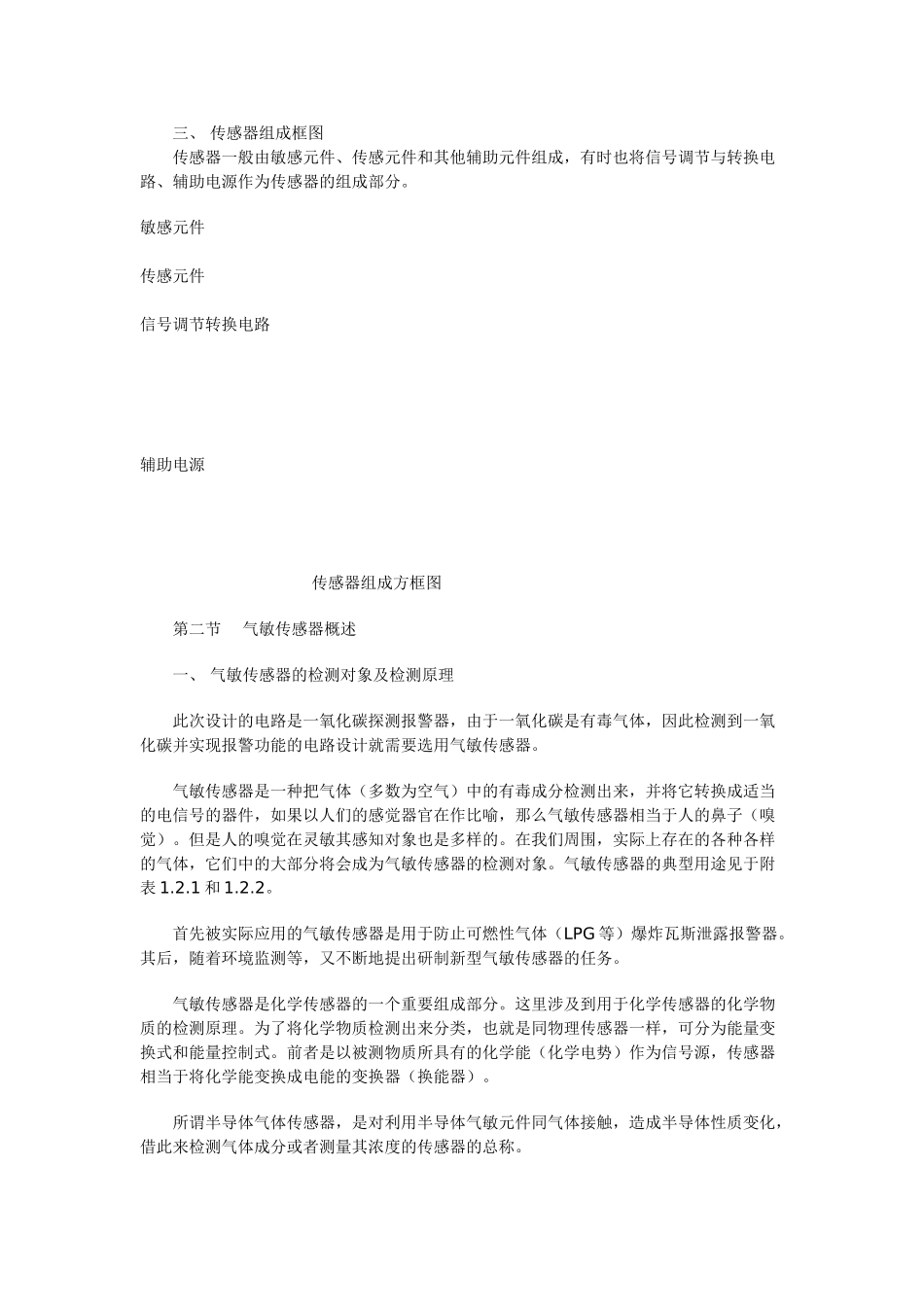

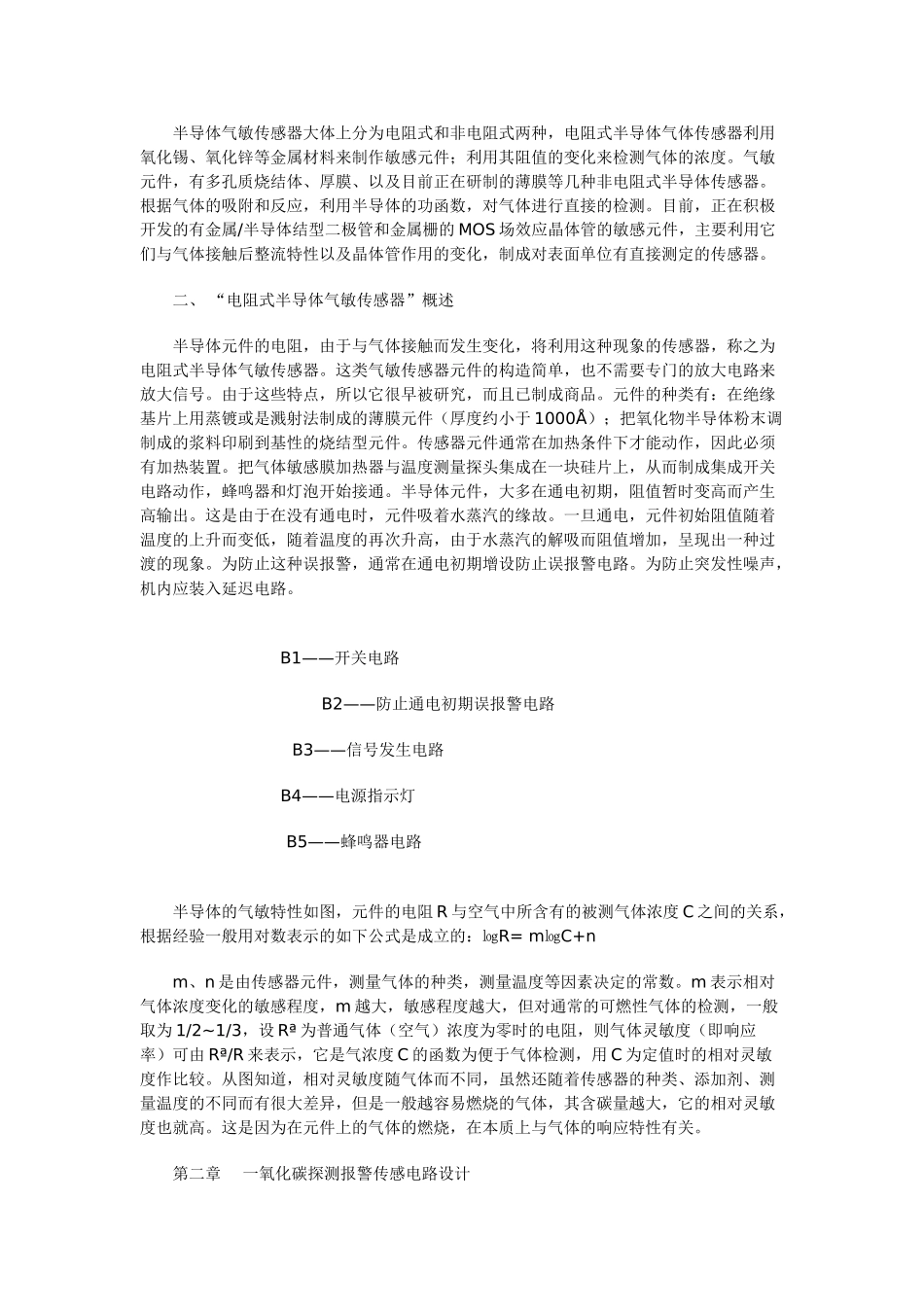

论文关键词:气敏传感器UL281单稳延时电路稳压电路热清洗蜂鸣报警论文摘要:CO是人们日常生活生产中常见的有毒气体,无色无味,不易被人们发现,当人处在CO气体之中是十分危险的,甚至威胁到生命安全。在我国北方冬季用煤炭取暖的居民危害最大的就是一氧化碳中毒,因为该气体易在不能充分燃烧的条件下产生。设计出能检测到CO气体并能报警的电路是十分必要的,在满足基本要求的基础上,电路的设计还要考虑到传感器部分要具有良好的温度、湿度稳定性。根据生产生活需要设计CO探测报警电路,选用对CO有极高灵敏度的气敏传感器UL281作为报警电路探头,结合UL281结构及其功能,设计与之功能特点相匹配的电路,这些电路由单稳延时电路、稳定电源供电电路、探测电路(热清洗电路)、电压输出电路、报警电路和元件损坏电路。将电源接通经过热清洗后将传感器放置在清洁空气中,由于敏感元件的电阻很大,IC2放大倍数近似于1。因此用电压表测量H、L点之间的电压很小,电路不报警,可调节电位器RP2,可改变IC3的负输入电压,电路最终完成之后,调节滑动变阻器RP2,使IC3的负输入电压为2.9V。将传感器放大装有300ppm气样的密封塑料袋内,调节RP1,使IC2的输出为3.00V。此时电压比较器IC3正输入大于负输入,其输出正饱和而使VT3导通报警。第一章概述第一节传感器的概述及组成一、引言CO是人们日常生活生产中常见的有毒气体,无色无味,不易被人们发现,当人处在CO气体之中是十分危险的,甚至威胁到生命安全。我国的CO报警控制系统经历了从无到有、从简单到复杂的发展过程,其智能化程度也越来越高,其系统复杂、成本较高。而在居民住宅区、机房、办公室等小型单位场所,需要设置一种单一、廉价实用的CO探测报警装置,基于此种现象,应用所学的电路知识设计出一种简单易于实现,低成本的CO报警电路,不仅对于所学知识是一次综合复习的机会,而且更是练习如何应用所学的书本知识解决实际生产生活问题的能力,这是相当必要的。二、传感器概述人们通常将能把被测量物理量或化学量转换为与之有确定对应关系的电量输出的装置称为传感器。传感器也叫做变换器、换能器或探测器。传感器输出的信号有不同的形式,如电压、电流、频率、脉冲等,以满足信息的传输处理、记录、显示和控制等要求。传感器是测量装置和控制系统的首要环节。如果没有传感器对原始数据参数进行精确可靠的测量,那么无论是信号或是信息处理,或者是最佳数据的显示和控制,都将成为一句空话。可以说,没有精确可靠的传感器,就没有精确可靠的自动检测和控制系统。三、传感器组成框图传感器一般由敏感元件、传感元件和其他辅助元件组成,有时也将信号调节与转换电路、辅助电源作为传感器的组成部分。敏感元件传感元件信号调节转换电路辅助电源传感器组成方框图第二节气敏传感器概述一、气敏传感器的检测对象及检测原理此次设计的电路是一氧化碳探测报警器,由于一氧化碳是有毒气体,因此检测到一氧化碳并实现报警功能的电路设计就需要选用气敏传感器。气敏传感器是一种把气体(多数为空气)中的有毒成分检测出来,并将它转换成适当的电信号的器件,如果以人们的感觉器官在作比喻,那么气敏传感器相当于人的鼻子(嗅觉)。但是人的嗅觉在灵敏其感知对象也是多样的。在我们周围,实际上存在的各种各样的气体,它们中的大部分将会成为气敏传感器的检测对象。气敏传感器的典型用途见于附表1.2.1和1.2.2。首先被实际应用的气敏传感器是用于防止可燃性气体(LPG等)爆炸瓦斯泄露报警器。其后,随着环境监测等,又不断地提出研制新型气敏传感器的任务。气敏传感器是化学传感器的一个重要组成部分。这里涉及到用于化学传感器的化学物质的检测原理。为了将化学物质检测出来分类,也就是同物理传感器一样,可分为能量变换式和能量控制式。前者是以被测物质所具有的化学能(化学电势)作为信号源,传感器相当于将化学能变换成电能的变换器(换能器)。所谓半导体气体传感器,是对利用半导体气敏元件同气体接触,造成半导体性质变化,借此来检测气体成分或者测量其浓度的传感器的总称。半导体气敏传感器大体上分为电阻式和非电阻式两种,电阻式半导...
