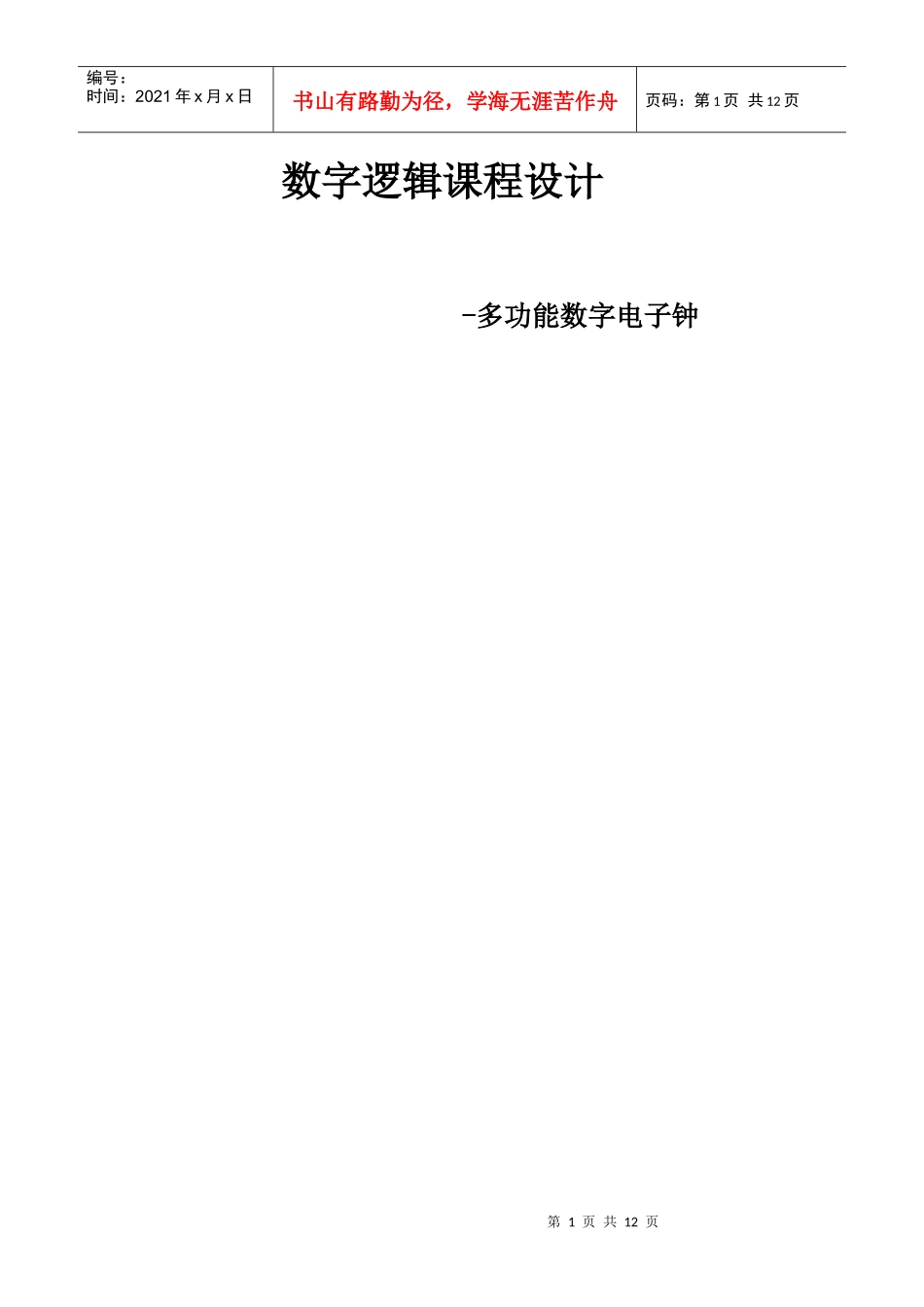

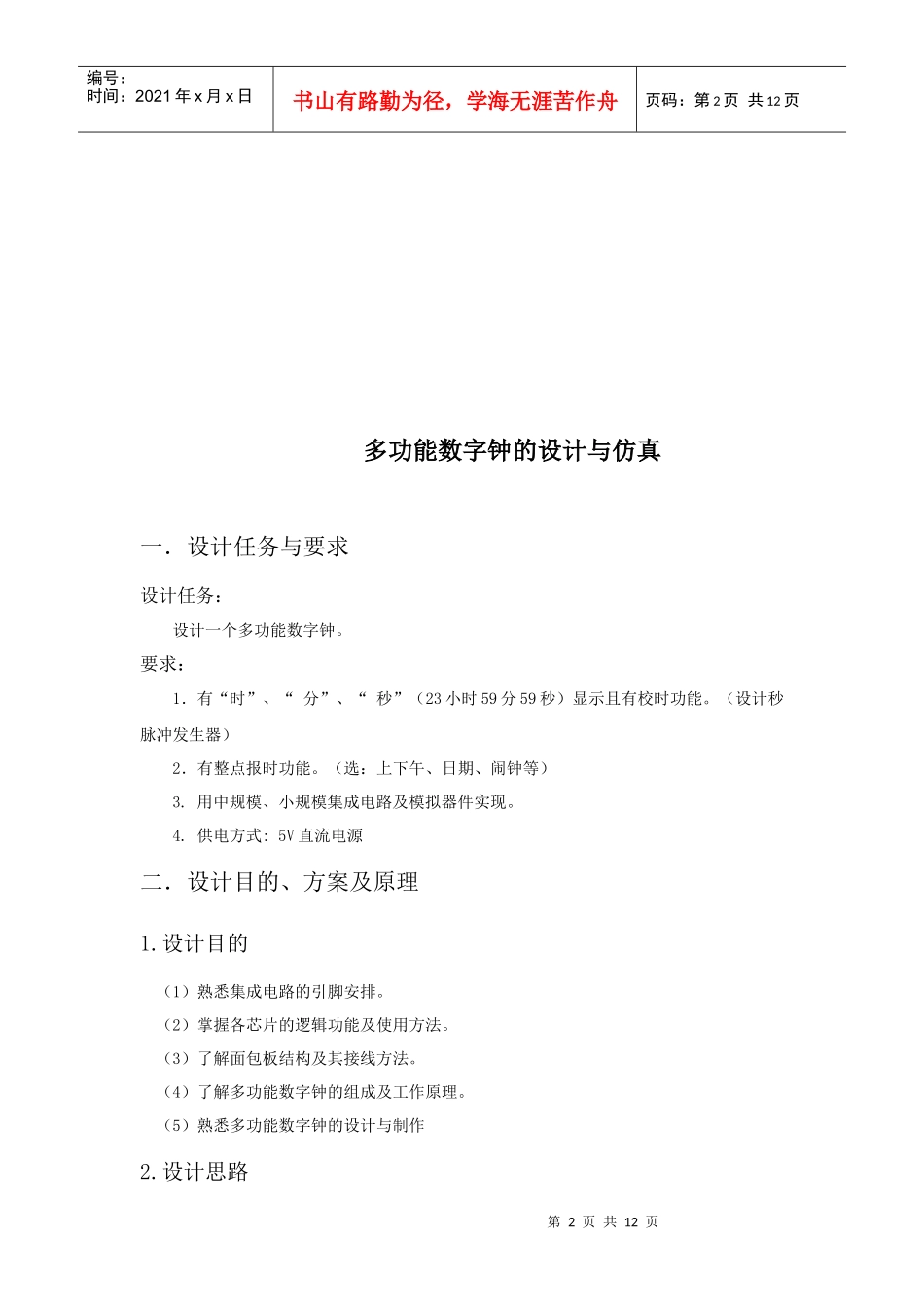

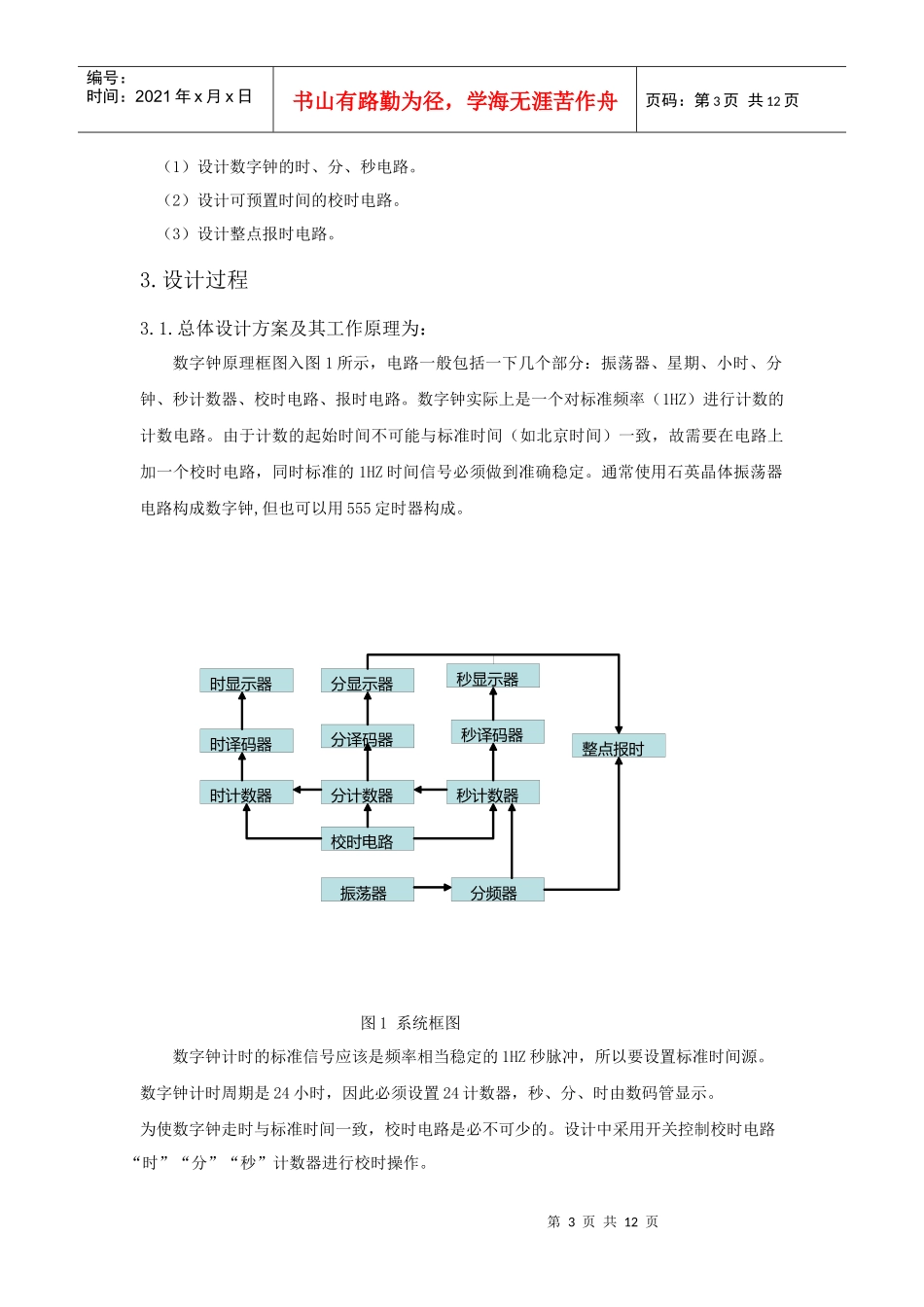

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页数字逻辑课程设计-多功能数字电子钟第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页多功能数字钟的设计与仿真一．设计任务与要求设计任务：设计一个多功能数字钟。要求：1．有“时”、“分”、“秒”（23小时59分59秒）显示且有校时功能。（设计秒脉冲发生器）2．有整点报时功能。（选：上下午、日期、闹钟等）3.用中规模、小规模集成电路及模拟器件实现。4.供电方式:5V直流电源二．设计目的、方案及原理1.设计目的（1）熟悉集成电路的引脚安排。（2）掌握各芯片的逻辑功能及使用方法。（3）了解面包板结构及其接线方法。（4）了解多功能数字钟的组成及工作原理。（5）熟悉多功能数字钟的设计与制作2.设计思路第3页共12页第2页共12页秒显示器整点报时分频器振荡器校时电路时计数器时译码器时显示器分计数器分译码器分显示器秒计数器秒译码器编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页（1）设计数字钟的时、分、秒电路。（2）设计可预置时间的校时电路。（3）设计整点报时电路。3.设计过程3.1.总体设计方案及其工作原理为：数字钟原理框图入图1所示，电路一般包括一下几个部分：振荡器、星期、小时、分钟、秒计数器、校时电路、报时电路。数字钟实际上是一个对标准频率（1HZ）进行计数的计数电路。由于计数的起始时间不可能与标准时间（如北京时间）一致，故需要在电路上加一个校时电路，同时标准的1HZ时间信号必须做到准确稳定。通常使用石英晶体振荡器电路构成数字钟,但也可以用555定时器构成。图1系统框图数字钟计时的标准信号应该是频率相当稳定的1HZ秒脉冲，所以要设置标准时间源。数字钟计时周期是24小时，因此必须设置24计数器，秒、分、时由数码管显示。为使数字钟走时与标准时间一致，校时电路是必不可少的。设计中采用开关控制校时电路“时”“分”“秒”计数器进行校时操作。第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页3.2.各独立功能部件的设计(1)分、秒计时器（60进制），时计数器（24进制），星期计数器（7进制）如下图，图中蓝色线为高电平+5v，绿色为接地线，红色线为时钟脉冲。获得秒脉冲信号后，可根据60秒为一分，60分为一小时，24时为一个计数周期的计数规则，分别确定秒、分、时的计数器。由于秒和分的显示都为60进制，因此他们可有两级十进制计数器组成，其中秒和分的个位为十进数器，十位为六进制计数器，可利用两片74160集成电路来实现。74160和74161具有相同的逻辑符号，引脚图和功能表，各引脚图的功能和用法也相同。所不同的是74160是十进制，而74161是十六进制。于是可以用6片74160构成秒计时器、分计时器、时计时器、星期计时器。图274160引脚及功能表第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页图3秒计数器原理图整个电路主体部分由7块74160芯片组成，从右至左依次编号为C1—C7。其中芯片C1、C2构成秒计时器，因为74160为十进制，而秒的十位为六进制，所以要改变输出来实现所需要的进制数，芯片C2的QDQCQBQA当输出为0110（即十进制数6）时，与非门输出为0，清零端使芯片清零。由于我们用的是异步清零芯片的出示状态为0000所以数码管不显示6，当数码管显示出数字5以后，由于芯片自动清零所以下一时刻数码管显示为0。芯片C3、C4构成分计时器，原理和秒计时器一样。只是在低位向高位进位接法有所不同。但芯片间进位原则是进位高电平持续时间为1秒，使高位芯片工作在计数状态的进位必须受其所有低级芯片控制，否则会出现进位后高位芯片还在计数的情况。芯片C5、C6构成时计时器，由于小时为24进制，所以，当芯片C5的QB为1并且芯片C6的QC为1时（即此时整个第六位芯片完成24小时计时）此时应让两块芯片强制清零。所以连接一个与非门，在这个条件成立时，与非门的输出将使芯片强制清零。由于用的还是异步清零且初始状态为0，所以当第六位芯片的显示电路显示为23点59分59秒时...
