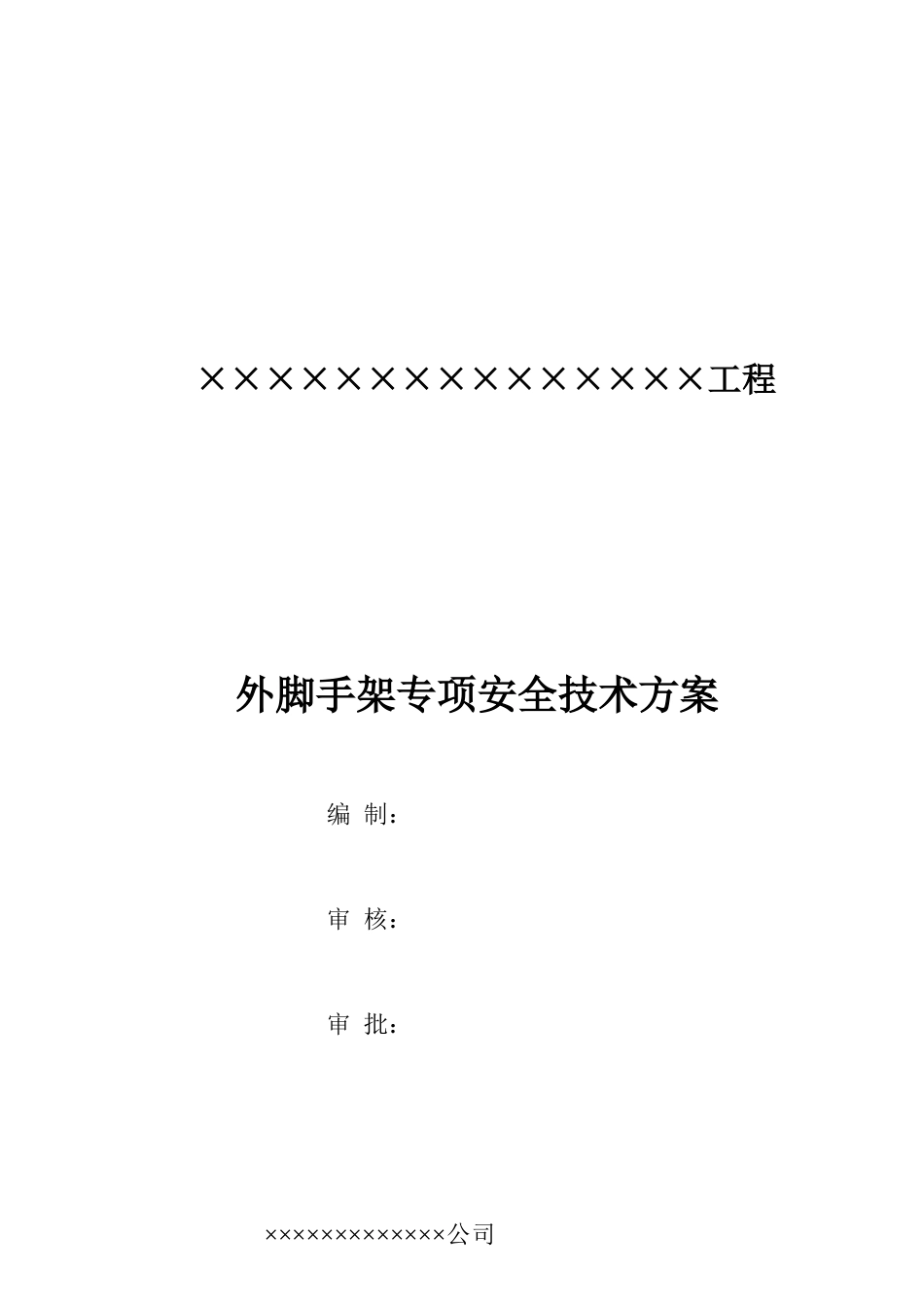

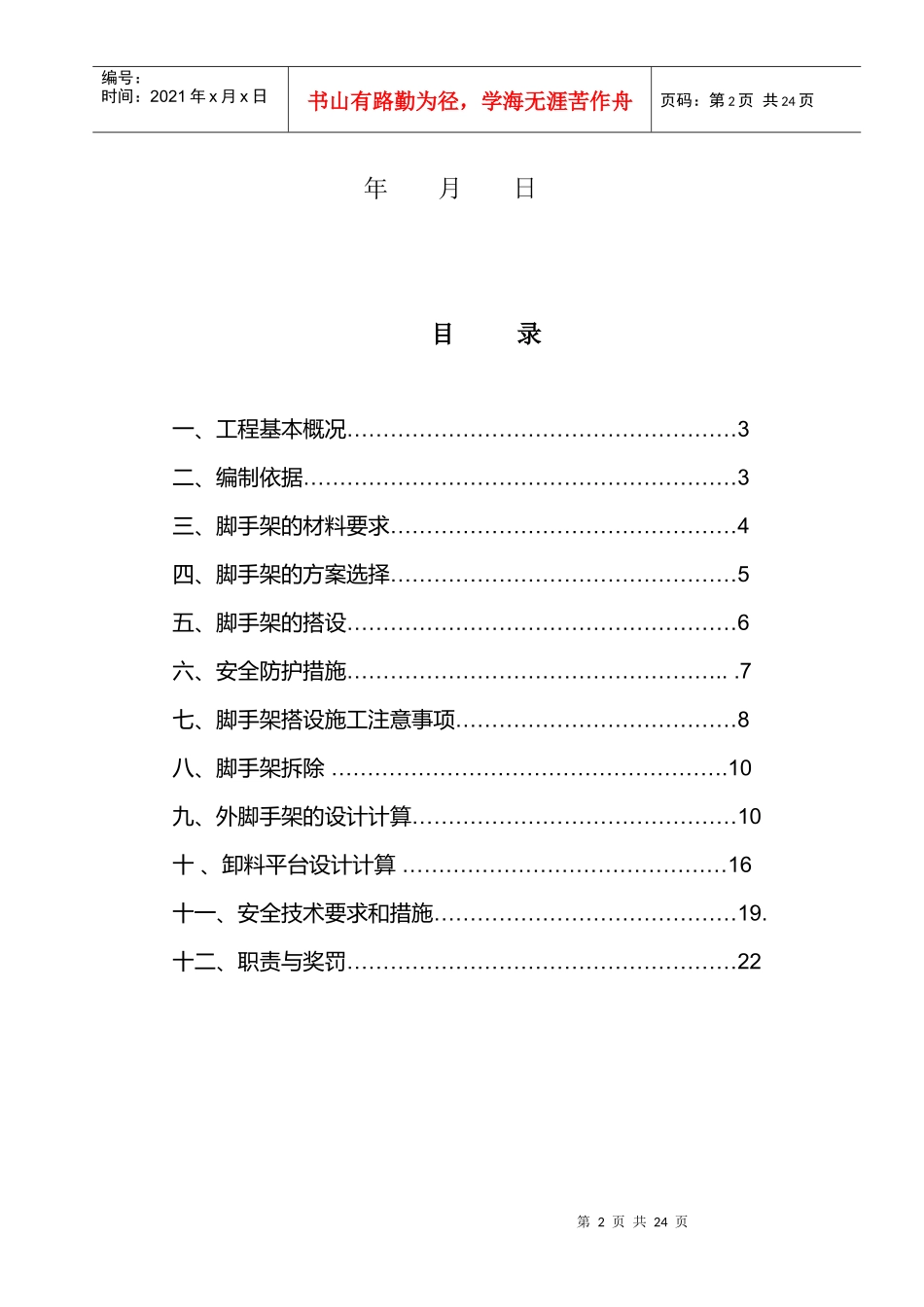

×××××××××××××××工程外脚手架专项安全技术方案编制：审核：审批：×××××××××××××公司第2页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共24页年月日目录………………………………………………一、工程基本概况3……………………………………………………二、编制依据3…………………………………………三、脚手架的材料要求4…………………………………………四、脚手架的方案选择5………………………………………………五、脚手架的搭设6……………………………………………六、安全防护措施...7…………………………………七、脚手架搭设施工注意事项8………………………………………………八、脚手架拆除.10………………………………………九、外脚手架的设计计算10………………………………………十、卸料平台设计计算16……………………………………十一、安全技术要求和措施19.………………………………………………十二、职责与奖罚22第3页共24页第2页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共24页脚手架施工专项方案一、工程概况本工程为××××××××××××工程，位于×××××××，由×××××××××××公司开发，×××××××××××公司设计，×××××××××××××××公司监理。本标段总建筑面积为13827.19㎡，3栋建筑层数为地上十六层，为钢筋混凝土框架-剪力墙结构，建筑高度为53.3米，建筑类别为二类高层建筑，建筑使用年限为50年，建筑耐火等级为二级，抗震设防烈度为7度。C栋、D栋住宅为小区中的商业建筑，建筑层数为三层，建筑层高：一层4.2m、二层3.6m、三层3.0m，建筑高度为11.25m，建筑结构形式为钢筋混凝土框架结构。本工程施工用地较小，为确保本工程顺利进行，特编制外架专项方案。第4页共24页第3页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共24页二、编制依据《建筑工地扣件式钢管脚手架安全技术规范》（JGJ130-2001、2002年局部修订）《低压流体输送用焊接钢管》（GB/T3092）《碳素结构钢》（GB/T700）《普通碳素结构钢技术条件》（GB700-79）《木结构设计规范》（GBJ5）三、脚手架的材料要求扣件应购买正规厂家生产的可锻铸铁扣件，具有出厂合格证和检测报告，材料符合《可锻铸铁分类及技术条件》GB978-67、《普通碳素结构钢技术条件》GB700-79及《普通螺纹》GB196-81、《垫圈》GB96-76等技术标准。1、扣件扣件表面不得有裂缝、气孔及其他影响使用安全的缺陷。扣件与钢管扣紧时接触良好，接触面严格吻合。旋转扣件转动部位灵活，两旋转面间隙应小于1㎜。当扣件夹紧钢管时，开口处的最小距离不大于5㎜。2、钢管脚手架钢管采用外径为48㎜，壁厚为3.5㎜，材质符合《普通碳素结构钢技术条件》GB700-79中A3钢的规定。第5页共24页第4页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共24页表面应平直光滑，不得有裂纹、分层、压痕等缺陷。表面有凹凸状严重锈蚀麻点、有裂缝、变形、扭曲的钢管不准使用。钢管端面应平整，严禁有斜口、毛口等现象。立杆、纵向水平支撑杆（斜撑、剪刀撑、抛撑）的钢管长度为4-6.5m,用于横向水平杆的钢管长度为2.2-2.5m。每根钢管重不大于25kg。3、脚手板木脚手板其材质应符合现行国家标准《木结构设计规范》（GBJ5）中II级材质的规定。脚手板厚度不小于50mm，两端应各设置直径为4mm的镀锌钢丝箍两道。4、安全网对外脚手架防护所使用的安全网必须有出厂合格证，在使用前必须按要求作贯穿试验，不合格的产品决不允许用于工程中。5、层板厚度不得少于九层厚。四、脚手架的方案选择外脚手架工程对施工人员的安全、工程质量、施工进度、工程成本都有很大影响，外脚手架工程是建好本工程的工具之一，同时也是企业管理水平及现场施工管理水平的重要体现。1、根据工程实际情况，外脚手架搭设高度按55M。外脚手架采用工字钢和钢丝绳拉结悬挑脚手架，脚手板采用50厚木板，安全防护采用密目安全网。其材质要求见“材料要求”。第6页共24页第5页共24页编号：...
