安装管线预留与预埋子工程质量评估VIP专享VIP免费

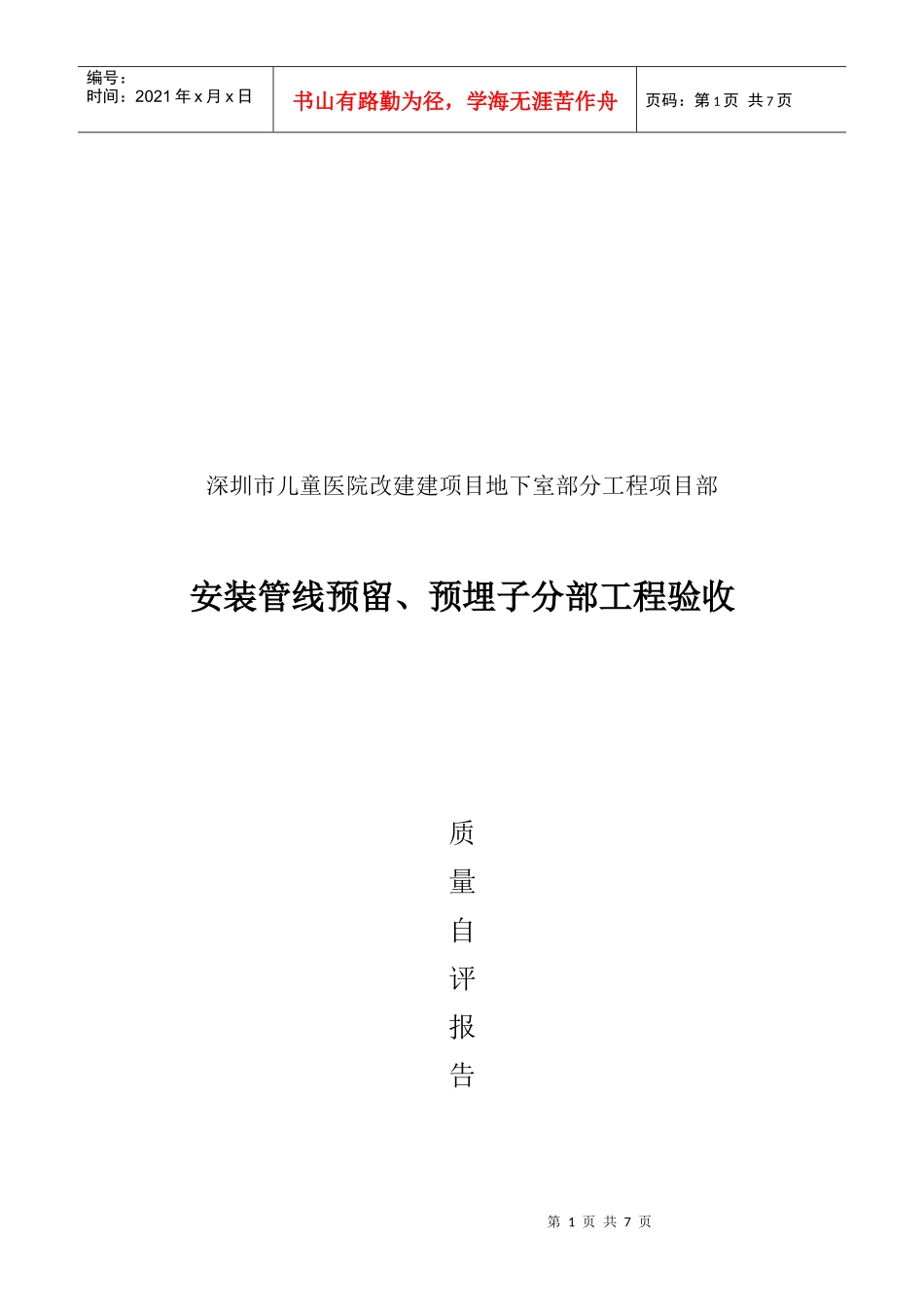

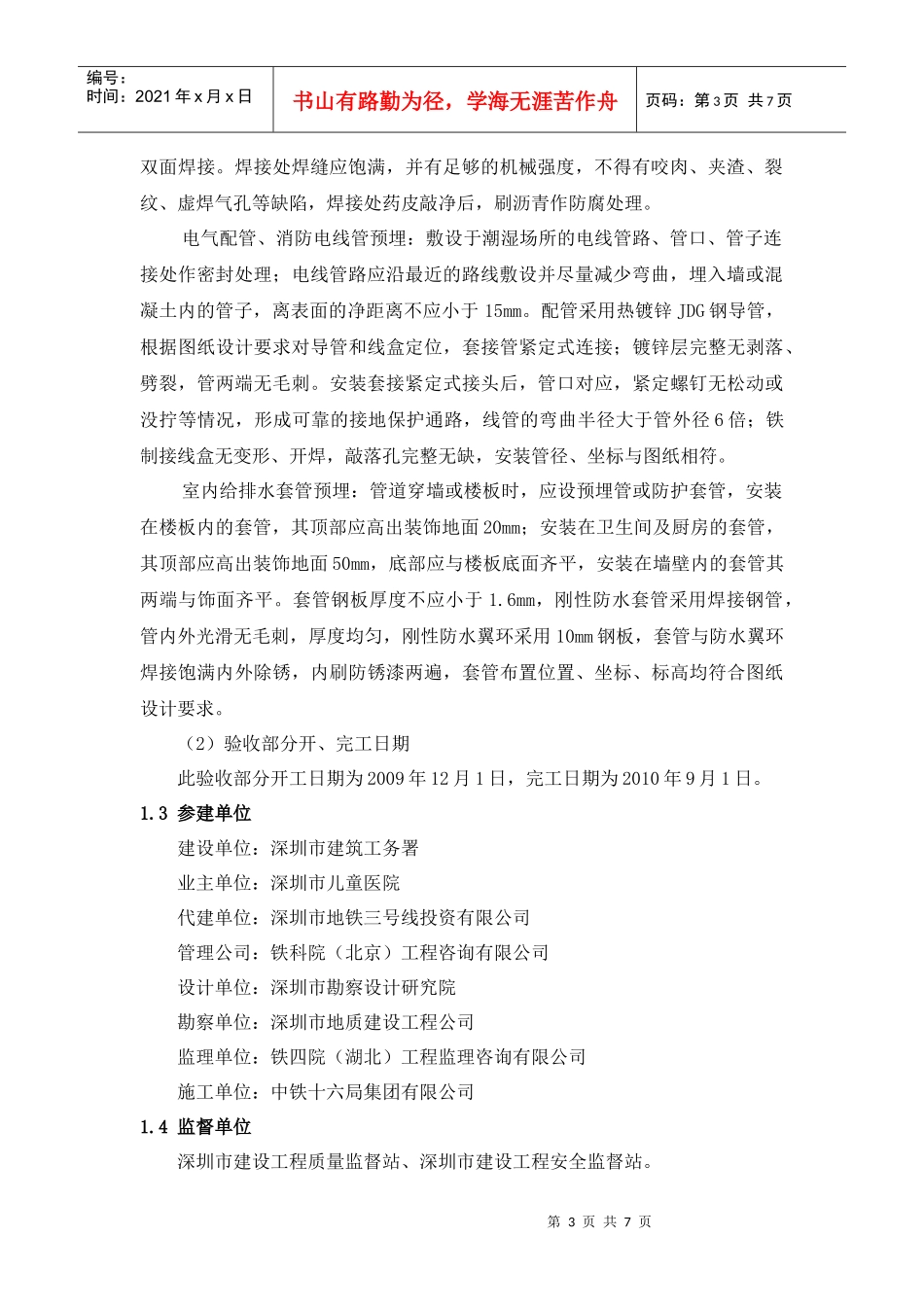

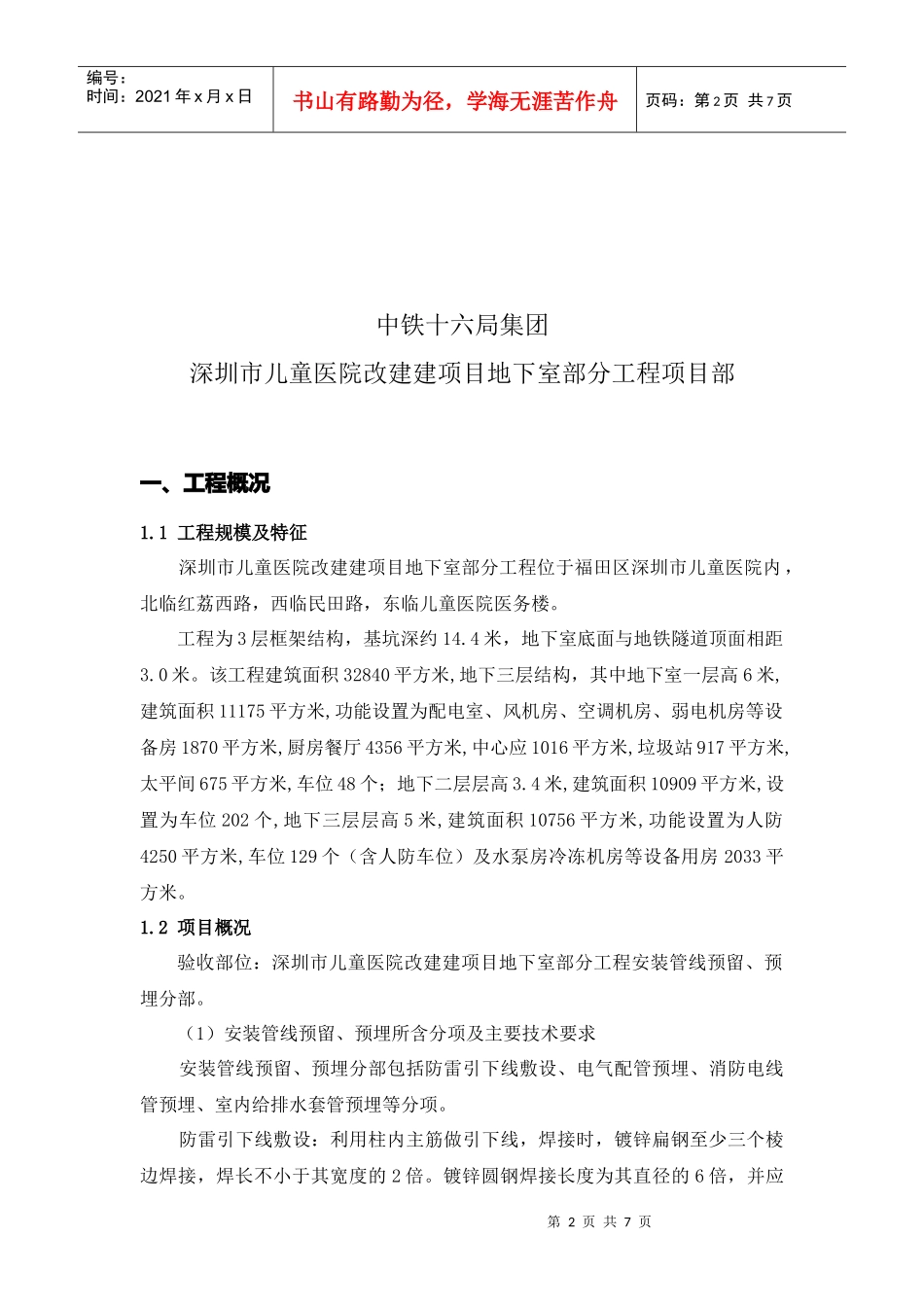

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页深圳市儿童医院改建建项目地下室部分工程项目部安装管线预留、预埋子分部工程验收质量自评报告第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页中铁十六局集团深圳市儿童医院改建建项目地下室部分工程项目部一、工程概况1.1工程规模及特征深圳市儿童医院改建建项目地下室部分工程位于福田区深圳市儿童医院内，北临红荔西路，西临民田路，东临儿童医院医务楼。工程为3层框架结构，基坑深约14.4米，地下室底面与地铁隧道顶面相距3.0米。该工程建筑面积32840平方米,地下三层结构，其中地下室一层高6米,建筑面积11175平方米,功能设置为配电室、风机房、空调机房、弱电机房等设备房1870平方米,厨房餐厅4356平方米,中心应1016平方米,垃圾站917平方米,太平间675平方米,车位48个；地下二层层高3.4米,建筑面积10909平方米,设置为车位202个,地下三层层高5米,建筑面积10756平方米,功能设置为人防4250平方米,车位129个（含人防车位）及水泵房冷冻机房等设备用房2033平方米。1.2项目概况验收部位：深圳市儿童医院改建建项目地下室部分工程安装管线预留、预埋分部。（1）安装管线预留、预埋所含分项及主要技术要求安装管线预留、预埋分部包括防雷引下线敷设、电气配管预埋、消防电线管预埋、室内给排水套管预埋等分项。防雷引下线敷设：利用柱内主筋做引下线，焊接时，镀锌扁钢至少三个棱边焊接，焊长不小于其宽度的2倍。镀锌圆钢焊接长度为其直径的6倍，并应第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页双面焊接。焊接处焊缝应饱满，并有足够的机械强度，不得有咬肉、夹渣、裂纹、虚焊气孔等缺陷，焊接处药皮敲净后，刷沥青作防腐处理。电气配管、消防电线管预埋：敷设于潮湿场所的电线管路、管口、管子连接处作密封处理；电线管路应沿最近的路线敷设并尽量减少弯曲，埋入墙或混凝土内的管子，离表面的净距离不应小于15mm。配管采用热镀锌JDG钢导管，根据图纸设计要求对导管和线盒定位，套接管紧定式连接；镀锌层完整无剥落、劈裂，管两端无毛刺。安装套接紧定式接头后，管口对应，紧定螺钉无松动或没拧等情况，形成可靠的接地保护通路，线管的弯曲半径大于管外径6倍；铁制接线盒无变形、开焊，敲落孔完整无缺，安装管径、坐标与图纸相符。室内给排水套管预埋：管道穿墙或楼板时，应设预埋管或防护套管，安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房的套管，其顶部应高出装饰地面50mm，底部应与楼板底面齐平，安装在墙壁内的套管其两端与饰面齐平。套管钢板厚度不应小于1.6mm，刚性防水套管采用焊接钢管，管内外光滑无毛刺，厚度均匀，刚性防水翼环采用10mm钢板，套管与防水翼环焊接饱满内外除锈，内刷防锈漆两遍，套管布置位置、坐标、标高均符合图纸设计要求。（2）验收部分开、完工日期此验收部分开工日期为2009年12月1日，完工日期为2010年9月1日。1.3参建单位建设单位：深圳市建筑工务署业主单位：深圳市儿童医院代建单位：深圳市地铁三号线投资有限公司管理公司：铁科院（北京）工程咨询有限公司设计单位：深圳市勘察设计研究院勘察单位：深圳市地质建设工程公司监理单位：铁四院（湖北）工程监理咨询有限公司施工单位：中铁十六局集团有限公司1.4监督单位深圳市建设工程质量监督站、深圳市建设工程安全监督站。第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页二、简述过程中的质量控制安装工程预留、预埋阶段是建筑工程中的一个有机组成部分，其施工质量的优劣直接影响着建筑工程的质量水平，及时、完整、有序地抓好质量管理，是创建优良工程的基础。根据公司质量目标要求，为防止安装工程出现质量通病，对预留、预埋阶段的质量管理采取了一些有效措施，集中精力抓好前期质量管理，强化过程管理，取得了较好效果，为后期施工提供了保证。2.1质量控制（1）建立健全了质量管理机构，完善质量保证体系。根据项目部安排，成立安装工程...
