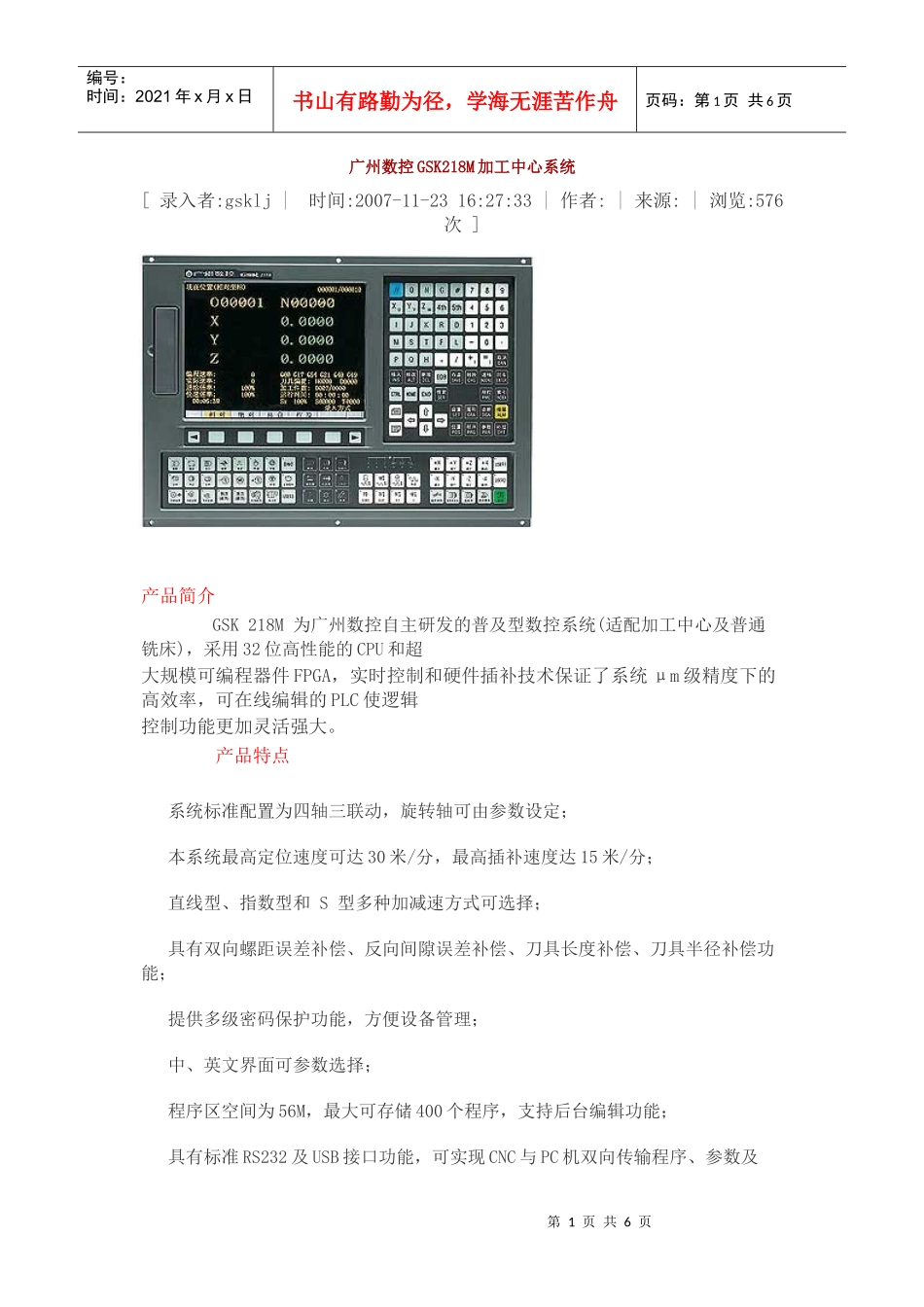

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页广州数控GSK218M加工中心系统[录入者:gsklj|时间:2007-11-2316:27:33|作者:|来源:|浏览:576次]产品简介GSK218M为广州数控自主研发的普及型数控系统(适配加工中心及普通铣床)，采用32位高性能的CPU和超大规模可编程器件FPGA，实时控制和硬件插补技术保证了系统μm级精度下的高效率，可在线编辑的PLC使逻辑控制功能更加灵活强大。产品特点系统标准配置为四轴三联动，旋转轴可由参数设定；本系统最高定位速度可达30米/分，最高插补速度达15米/分；直线型、指数型和S型多种加减速方式可选择；具有双向螺距误差补偿、反向间隙误差补偿、刀具长度补偿、刀具半径补偿功能；提供多级密码保护功能，方便设备管理；中、英文界面可参数选择；程序区空间为56M，最大可存储400个程序，支持后台编辑功能；具有标准RS232及USB接口功能，可实现CNC与PC机双向传输程序、参数及第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页PLC程序；具有DNC控制功能，波特率可参数设定；内置PLC，实现机床的各种逻辑功能控制；梯形图可在线编辑、上传、下载；I/O口可扩展（选配功能）；标准梯图可适配斗笠式刀库和机械手刀库；手动干预返回功能使自动和手动方式灵活切换；手轮中断和单步中断功能可完成自动运行过程中的坐标系平移；程序再启动功能使公休或断刀后的断点处启动成为可能；背景编辑功能允许在自动运行时编辑程序；刚性攻丝和主轴跟随方式攻丝可由参数设定；三级自动换当功能，可由设定主轴转速随时切换变频输出电压；具有旋转、缩放、极坐标和多种固定循环功能；帮助菜单使操作者可脱离说明书随时在线查阅多种帮助选项。广州数控GSK218M加工中心系统[录入者:gsklj|时间:2007-11-2316:27:33|作者:|来源:|浏览:577次]G代码及功能表G代码组别指令形式功能*G0001G00X_Y_Z_定位(快速移动)G01G01X_Y_Z_F_直线插补(切削进给G02G02X_Y_R_F_；G03I_J_圆弧插补CW(顺时针G03圆弧插补CCW(逆时针G0400G04P_或G04X_暂停，准停G1000G10L_；N_P_R_可编程数据输入*G1100G11可编程数据输入方式取消*G1702在程序段中随其它程序写入即可，用在圆弧插补与刀具半径补偿中。XY平面选择第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页G18G19ZX平面选择YZ平面选择G2006必须在程序开头，坐标系设定之前，单独程序段指定。英制数据输入*G21公制数据输入G2800G28XYZ返回参考点G29G29从参考点返回G39G39I_J_；I_J_；J_K_或G39拐角偏置圆弧插补*G4007G17G40G41G42X_Y_刀具半径补偿取消G41G18X_Z_左侧刀具半径补偿G42G19Y_Z_右侧刀具半径补偿G4308G43Z_正方向刀具长度补偿G44G44负方向刀具长度补偿*G49G49刀具长度补偿取消G5300在程序中写入即可选择机床坐标系*G5405在程序段中随其它程序写入即可，一般放在程序的开始处。工件坐标系1G55工件坐标系2G56工件坐标系3G57工件坐标系4G58工件坐标系5G59工件坐标系6G6000G60X_Y_Z_F_单方向定位G6114G61准停方式G62G62自动拐角倍率G63G63攻丝方式*G64G64切削方式G6500G65H_P#iQ#jR#k宏程序指令G7309G73X_Y_Z_R_Q_F_；钻深孔循环G74G74X_Y_Z_R_P_F_；左旋攻丝循环G76G76X_Y_Z_R_P_F_K_；精镗循环*G80在程序段中随其它程序写入固定循环注销G81G81X_Y_Z_R_F_；钻孔循环(点钻循环G82G82X_Y_Z_R_P_F_；钻孔循环(镗阶梯孔循环)G83G83X_Y_Z_R_Q_F；深孔钻循环G84G84X_Y_Z_R_P_F_；攻丝循环第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页G85G85X_Y_Z_R_F_；镗孔循环G86G86X_Y_Z_R_F_；钻孔循环G87G87X_Y_Z_R_Q_P_F_；反镗孔循环G88G88X_Y_Z_R_P_F_；镗孔循环G89G89X_Y_Z_R_P_F_；镗孔循环*G9003在程序段中随其它程序写入绝对值编程G91增量值编程G9200G92X_Y_Z_坐标系设定*G9404G94每分进给G95G95每转进给G9615G96S_恒周速控制（切削速度）*G97G97S_恒周速控制取消（切削速度）*G9810在程序段中随其它程序写入在固定循环中返回初始平面G99返回到R点(在固定循环中)技术规...
