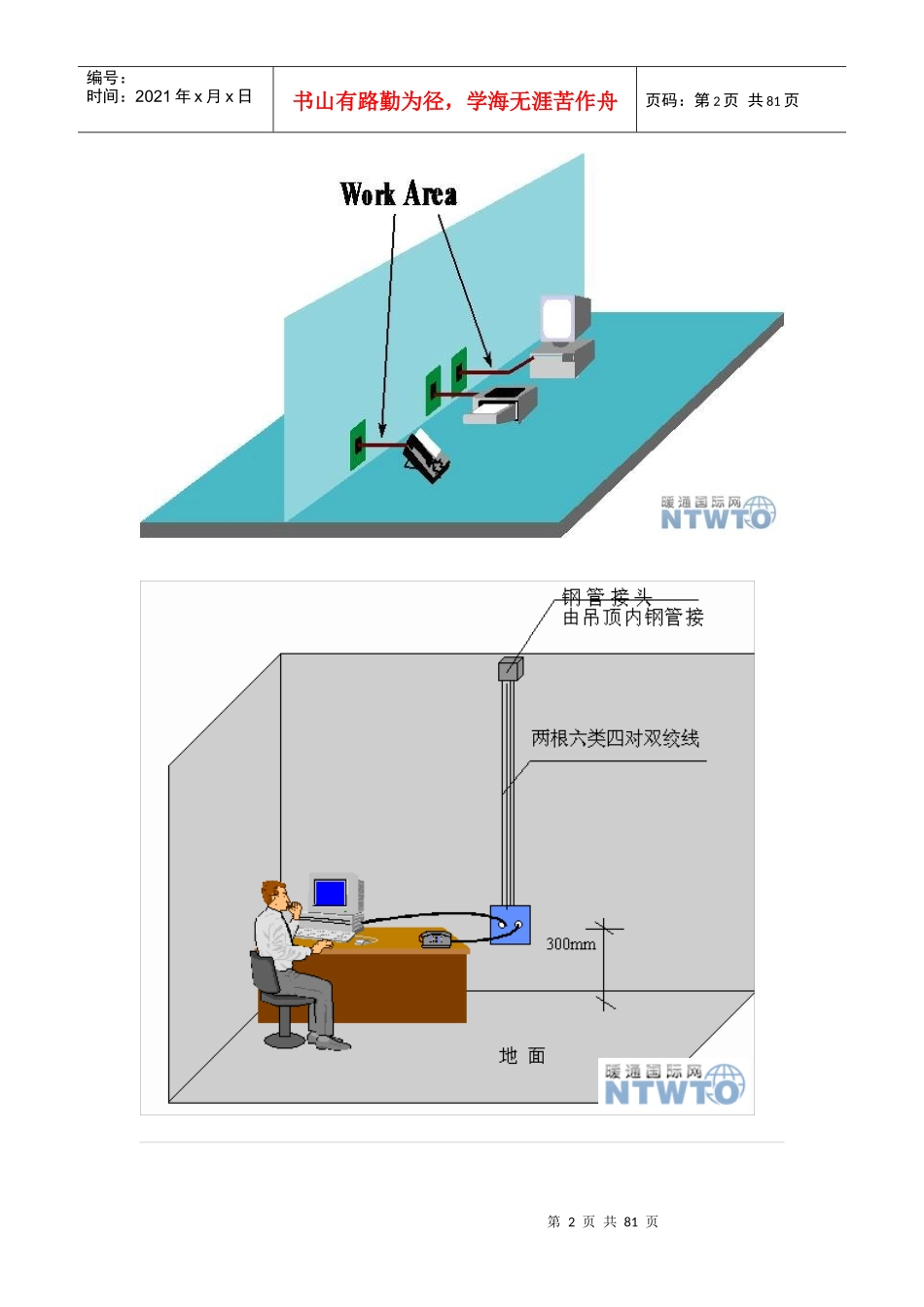

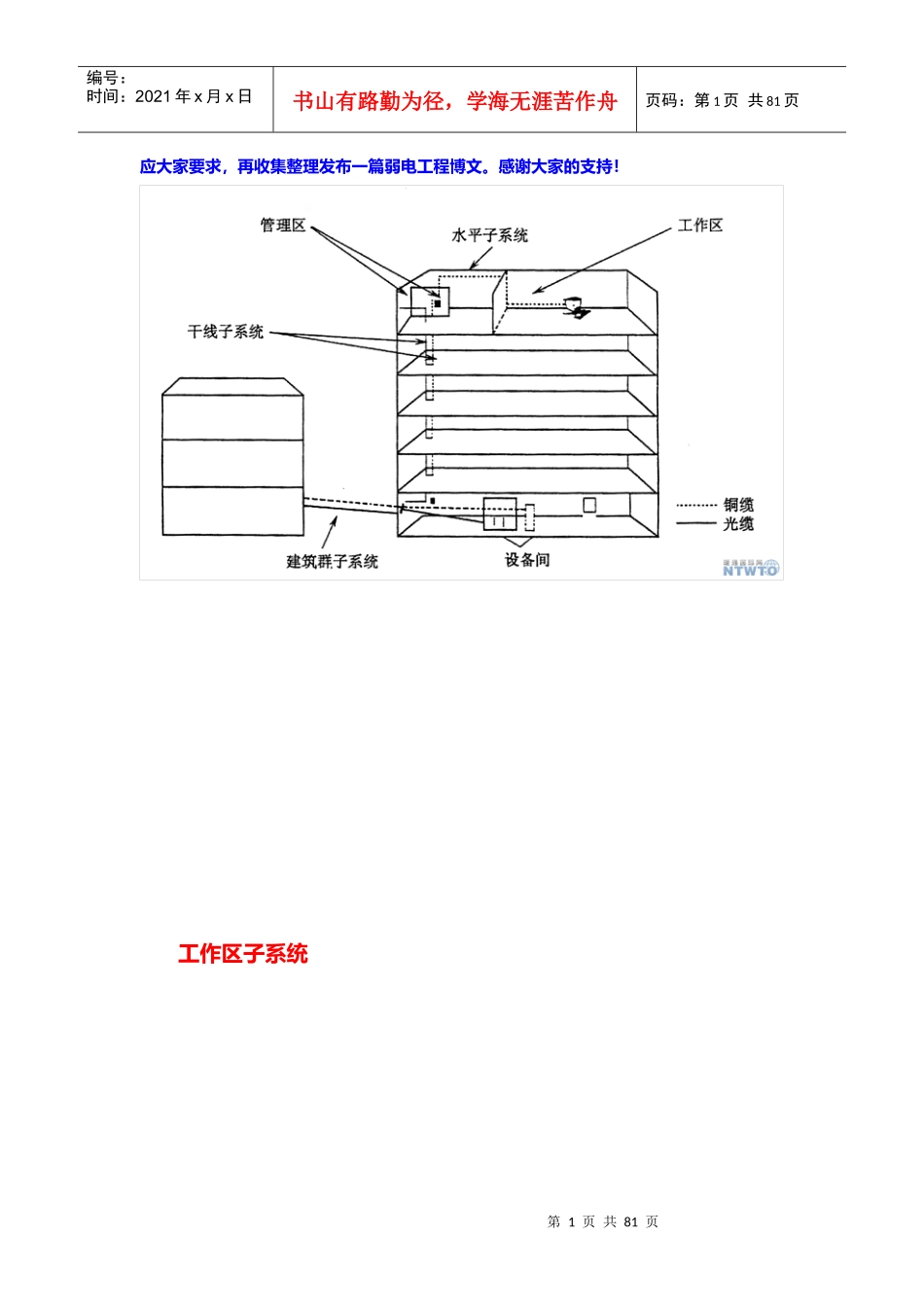

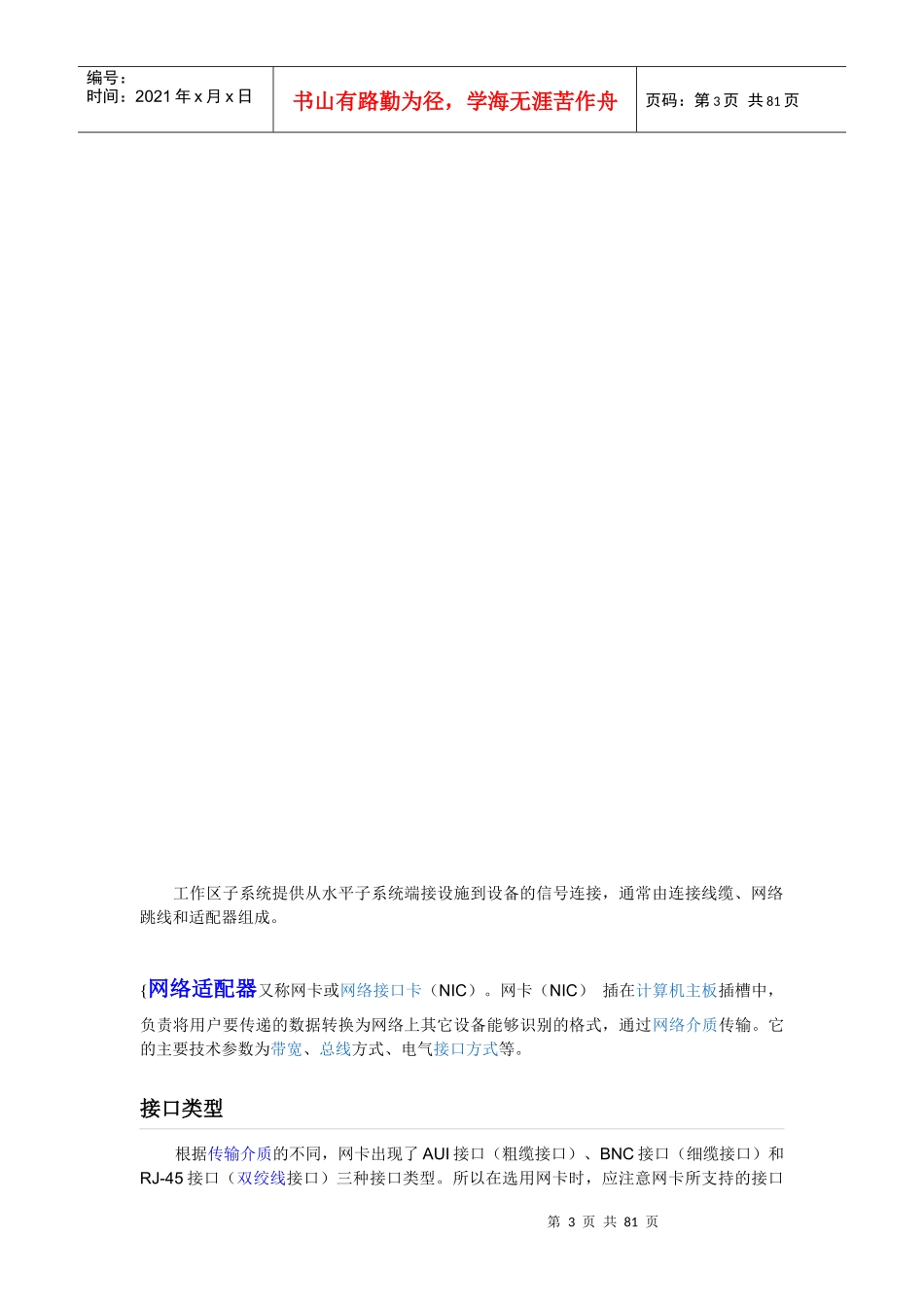

第1页共81页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共81页应大家要求，再收集整理发布一篇弱电工程博文。感谢大家的支持！工作区子系统第2页共81页第1页共81页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共81页第3页共81页第2页共81页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共81页工作区子系统提供从水平子系统端接设施到设备的信号连接，通常由连接线缆、网络跳线和适配器组成。{网络适配器又称网卡或网络接口卡（NIC）。网卡（NIC）插在计算机主板插槽中，负责将用户要传递的数据转换为网络上其它设备能够识别的格式，通过网络介质传输。它的主要技术参数为带宽、总线方式、电气接口方式等。接口类型根据传输介质的不同，网卡出现了AUI接口（粗缆接口）、BNC接口（细缆接口）和RJ-45接口（双绞线接口）三种接口类型。所以在选用网卡时，应注意网卡所支持的接口第4页共81页第3页共81页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共81页类型，否则可能不适用于你的网络。网卡接口市面上常见的10M网卡主要有单口网卡（RJ-45接口或BNC接口）和双口网卡（RJ-45和BNC两种接口），带有AUI粗缆接口的网卡较少。而100M和1000M网卡一般为单口卡（RJ-45接口）。除网卡的接口外，我们在选用网卡时还常常要注意网卡是否支持无盘启动。必要时还要考虑网卡是否支持光纤连接。目前，以太网网卡有10M、100M、10M/100M及千兆网卡。对于大数据量网络来说，服务器应该采用千兆以太网网卡，这种网卡多用于服务器与交换机之间的连接，以提高整体系统的响应速率。而10M、100M和10M/100M网卡则属人们经常购买且常用的网络设备，这三种产品的价格相差不大。对于通常的文件共享等应用来说，10M网卡就已经足够了，但对于将来可能的语音和视频等应用来说，100M网卡将更利于实时应用的传输。鉴于10M技术已经拥有的基础（如以前的集线器和交换机等），通常的变通方法是购买10M/100M网卡，这样既有利于保护已有的投资，又有利于网络的进一步扩展。就整体价格和技术发展而言，千兆以太网到桌面机尚需时日，但10M的时代已经逐渐远去。因而对中小企业来说，10M/100M网卡应该是采购时的首选。网络适配器注意总线接口方式当前台式机和笔记本电脑中常见的总线接口方式都可以从主流网卡厂商那里找到适用的产品。但值得注意的是，市场上很难找到ISA接口的100M网卡。1994年以来，PCI总线架构日益成为网卡的首选总线，目前已牢固地确立了在服务器和高端桌面机中的地位。即将到来的转变是这种网卡将推广到所有的桌面机中。PCI以太网网卡的高性能、易用性和增强了的可靠性使其被标准以太网网络所广泛采用，并得到了PC业界的支持。网卡兼容性和运用的技术第5页共81页第4页共81页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共81页快速以太网在桌面一级普遍采用100BaseTX技术，以UTP为传输介质，因此，快速以太网的网卡设一个RJ45接口。由于小办公室网络普遍采用双绞线作为网络的传输介质，并进行结构化布线，因此，选择单一RJ45接口的intel82545网卡就可以了。适用性好的网卡应通过各主流操作系统的认证，至少具备如下操作系统的驱动程序：Windows、Netware、Unix和OS/2。智能网卡上自带处理器或带有专门设计的AISC芯片，可承担使用非智能网卡时由计算机处理器承担的一部分任务，因而即使在网络信息流量很大时，也极少占用计算机的内存和CPU时间。智能网卡性能好，价格也较高，主要用在服务器上。另外，有的网卡在BootROM上做文章，加入防病毒功能；有的网卡则与主机板配合，借助一定的软件，实现Wake?on?LAN（远程唤醒）功能，可以通过网络远程启动计算机；还有的计算机则干脆将网卡集成到了主机板上。网卡生产商IBM网卡由于网卡技术的成熟性，目前生产以太网网卡的厂商除了国外的3Com、英特尔和IBM等公司之外，台湾的厂商以生产能力强且多在内地设厂等优势，其价格相对比较便宜。网卡虽然有很多种，不过，有一点是一致的，那就是每块网卡都有一个世界惟一的ID号，也叫做MAC（MediaAccessC...
